DWB

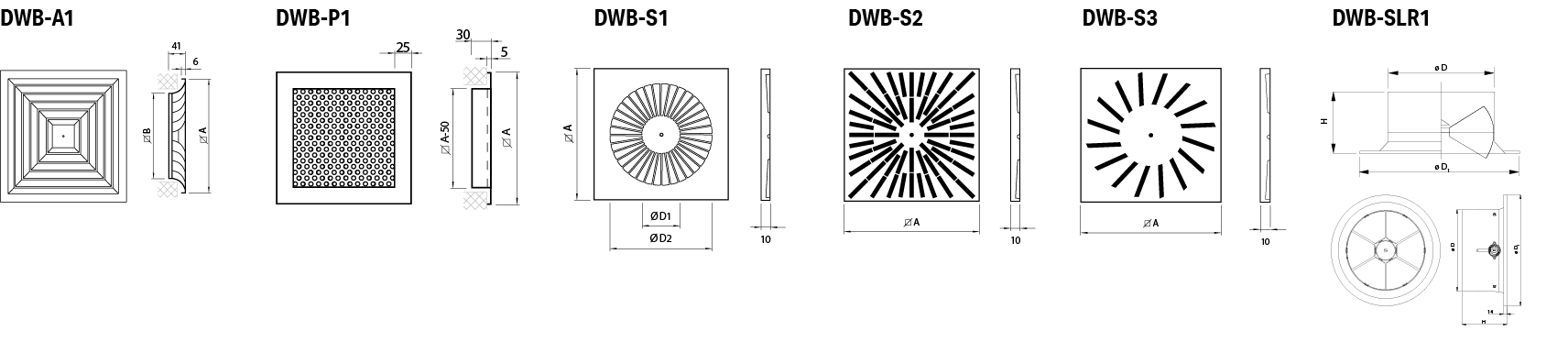

DWB-tilluftsdon används i taktilluft och -frånluft där de med hänsyn till tillufts-/frånluftsmetod delas in i följande kategorier:

Typ A1 - tilluftsdon för horisontell luftinblåsning i rum med 2,6÷4,0 m höjd. Rekommenderad temperaturskillnad för tilluften i förhållande till rumstemperaturen är ±10 K. De används också som frånluftsdon i frånluftsinstallationer.

Typ P1 - perforerade frånluftsdon som används i rum med 2,6÷4,0 m höjd. De används också som tilluftsdon för vertikal luftinblåsning.

Typ S1, S2, S3 - tilluftsdon för turbulent luftinblåsning i rum med 2,6÷4,0 m höjd. Rekommenderad temperaturskillnad för tilluften i förhållande till rumstemperaturen är ±10 K. Kännetecknande för dessa tilluftsdon är den höga induktion som orsakas av det turbulenta luftflödet vilket ger en snabb utjämning av temperaturen i rummet. De används också som frånluftsdon i frånluftsinstallationer.

Typ SLR1 - tilluftsdon för horisontell och vertikal turbulent luftinblåsning i rum med 3,0-10,0 m höjd. De kännetecknas av en hög induktionsgrad som orsakas av turbulent luftflödet riktat mot undertaket eller nedåt. Flödesriktningen kan justeras genom ändring av luftriktarnas vinkel.

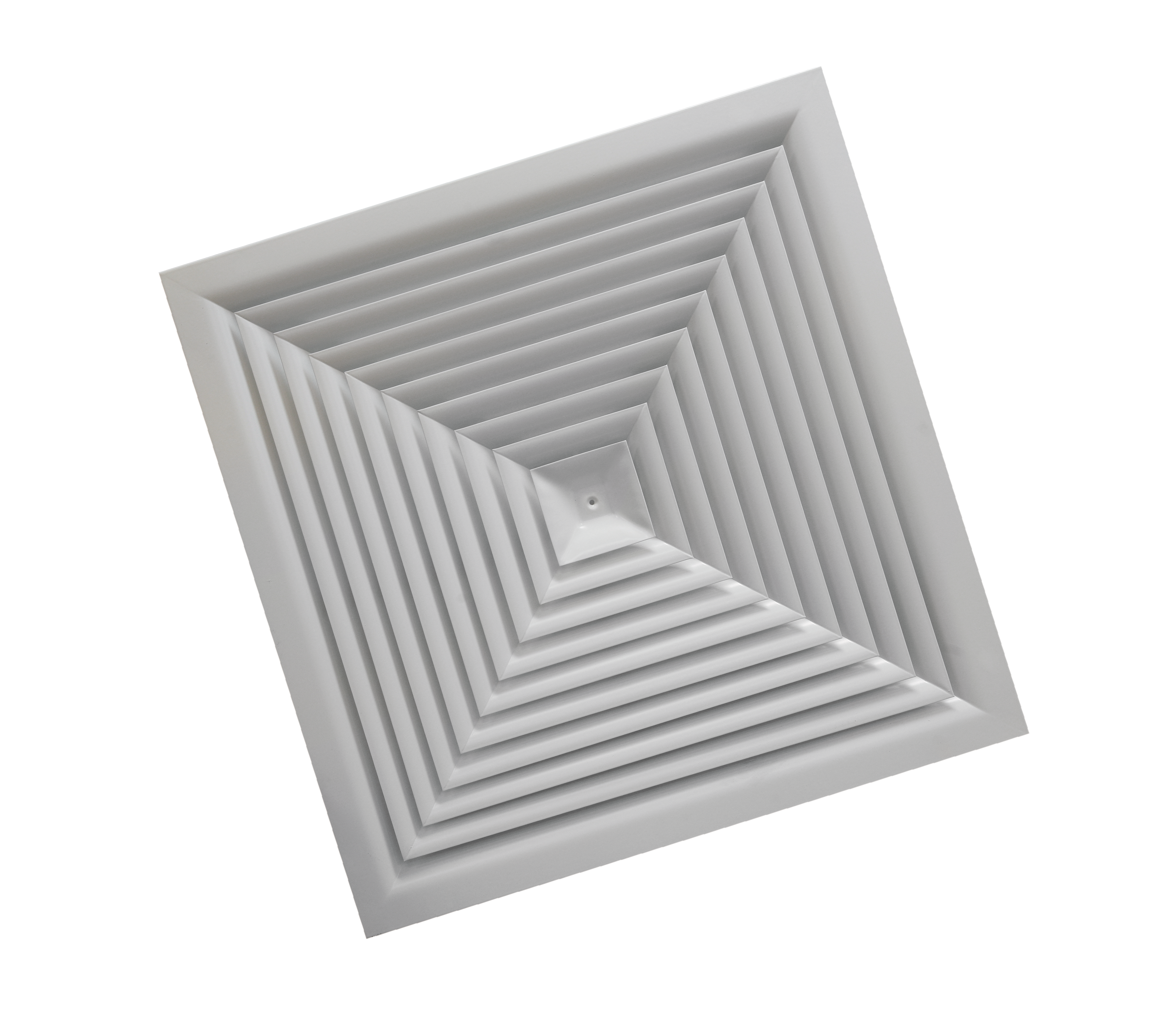

DWB-A1 uppbyggnad

Frontramen och de diffusorformade luftriktarna är tillverkade av valsade plåtprofiler. Luftriktarna är permanent fastsatta i den utvändiga ramen.

Ytbehandling: pulverlackerad vit RAL 9010. Installation: i expansiionslådor och i undertaksutrymmet. Fastsättning med centralskruv.

DWB-P1 uppbyggnad

Frontram är tillverkad av valsade stålplåtprofiler, fyllning av perforerad stålplåt. Ytbehandling: pulverlackerad vit RAL 9010.

Frånluftsventiler med en aktiv yta på 30 % (perforering Ø 6 mm). Installation: i expansiionslådor och i undertaksutrymmet. Fastsättning med centralskruv.

DWB-S1 uppbyggnad

Stålpanel med präglade fasta luftriktare som erbjuds i två tilluftsdiametrar Ø 350 och Ø 540 i en fyrkantig panel. Ytbehandling: pulverlackerad vit RAL 9010. Installation: i expansiionslådor och i undertaksutrymmet. Fastsättning med centralskruv.

DWB-S2 uppbyggnad

Stålpanel med ställbara luftriktare av plast (vit kulör) för ändring av luftflödesriktningen. Ytbehandling: pulverlackerad vit RAL 9010. Installation: i expansiionslådor och i undertaksutrymmet. Fastsättning med centralskruv.

DWB-S3 uppbyggnad

Stålpanel med ställbara luftriktare av plast (vit kulör) för ändring av luftflödesriktningen. Ytbehandling: pulverlackerad vit RAL 9010. Installation: i expansiionslådor och i undertaksutrymmet. Fastsättning med centralskruv.

DWB-SLR1 uppbyggnad

DWB-SLR1-tilluftsdon är som standard utrustade med ett integrerat luftriktarsystem med handreglage (ställdon - tillval). Stommen är tillverkad av stålprofiler. Hela produkten är pulverlackerad i vitt RAL9010. Ytbehandling: pulverlackerad vit RAL 9010. Installation: i expansionslådor eller ventilationsledningar med hjälp av skruvar.
