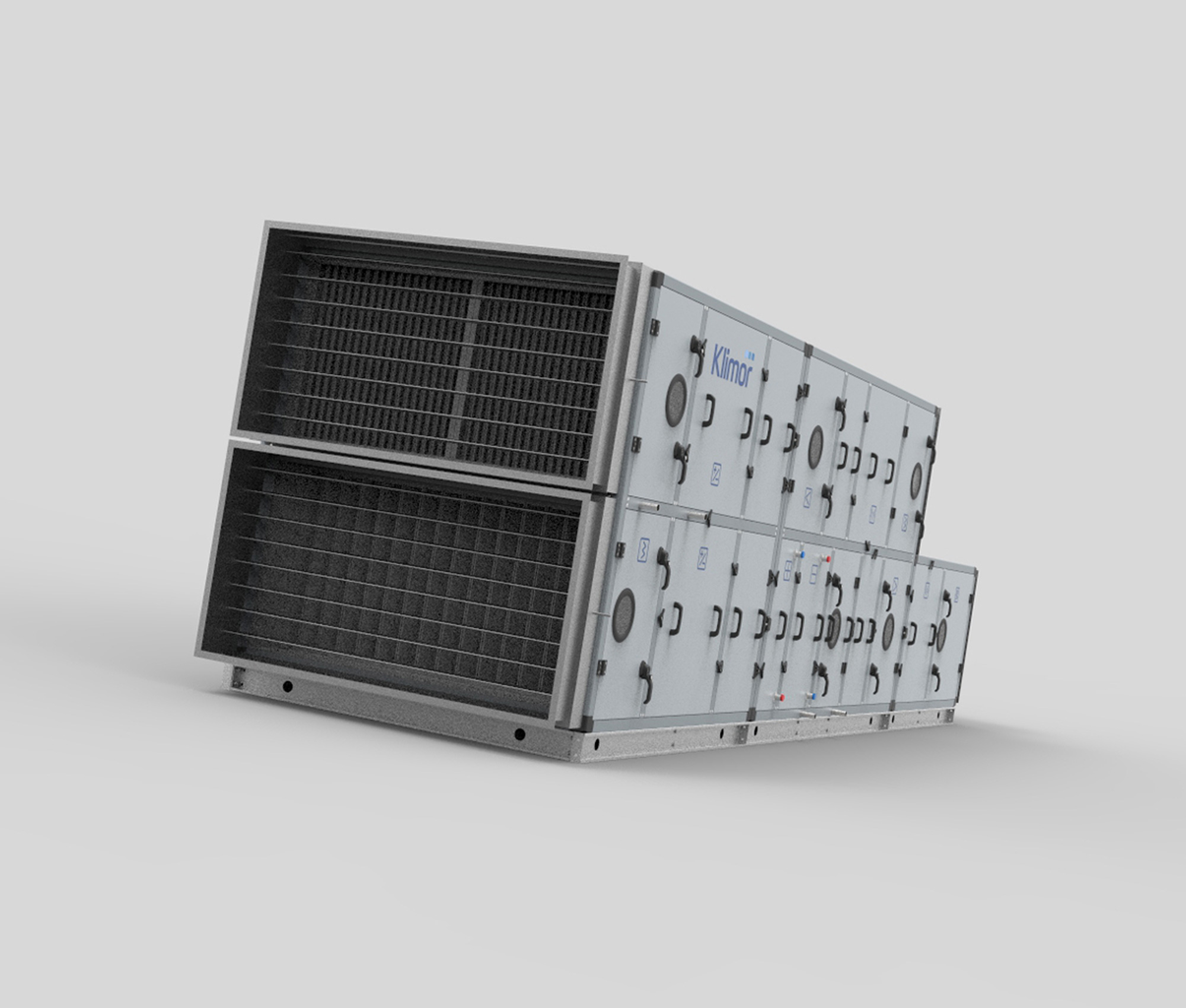

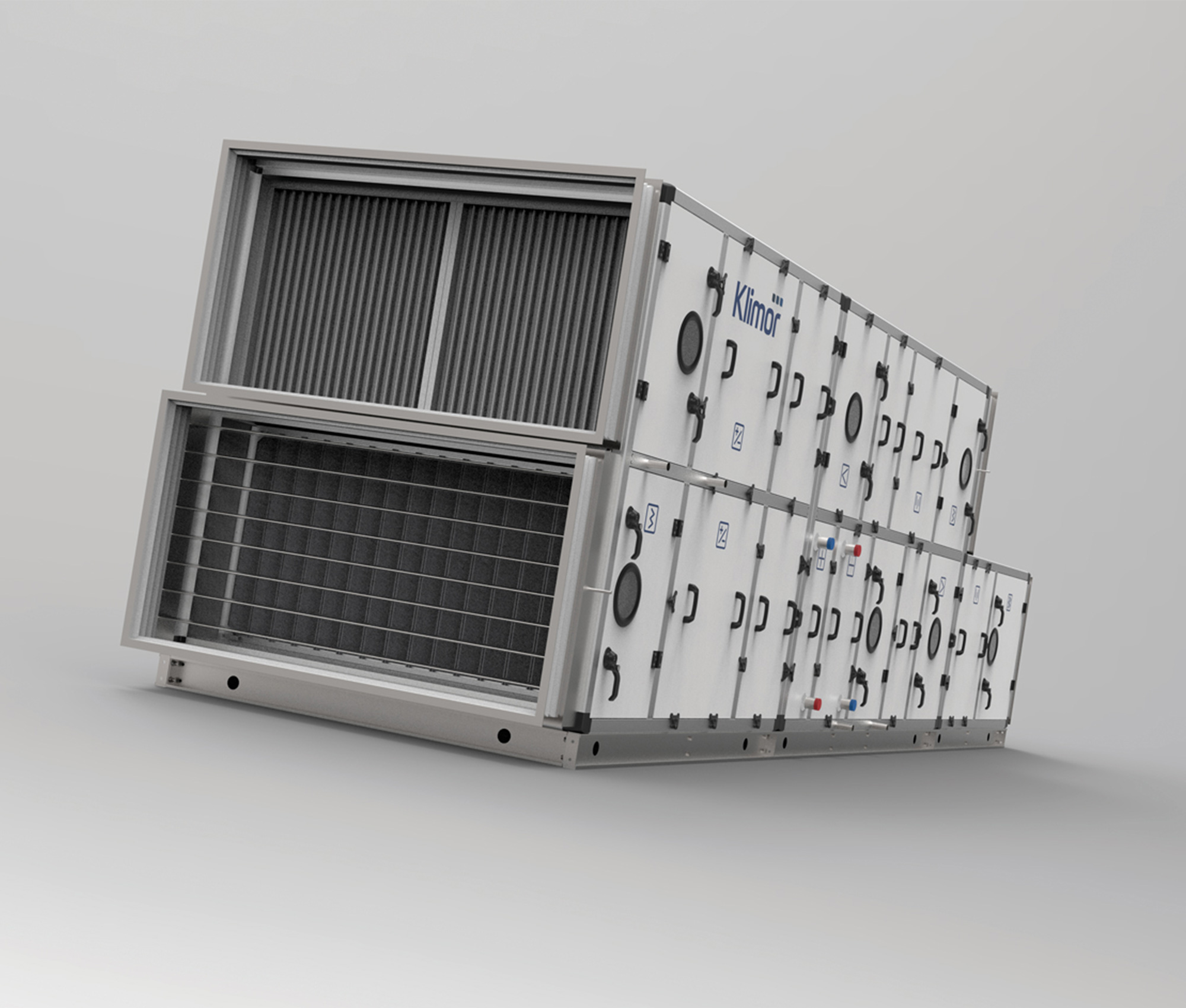

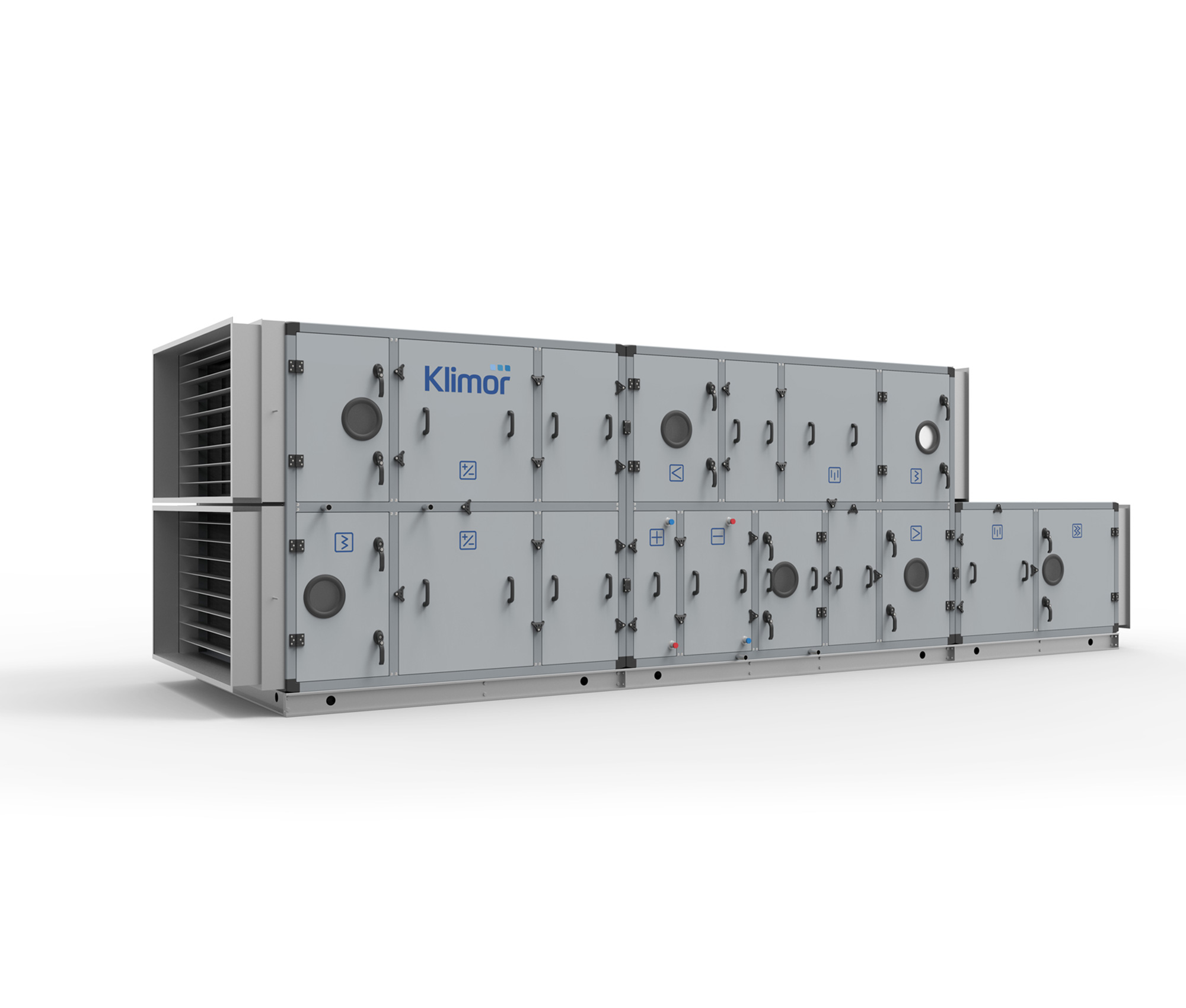

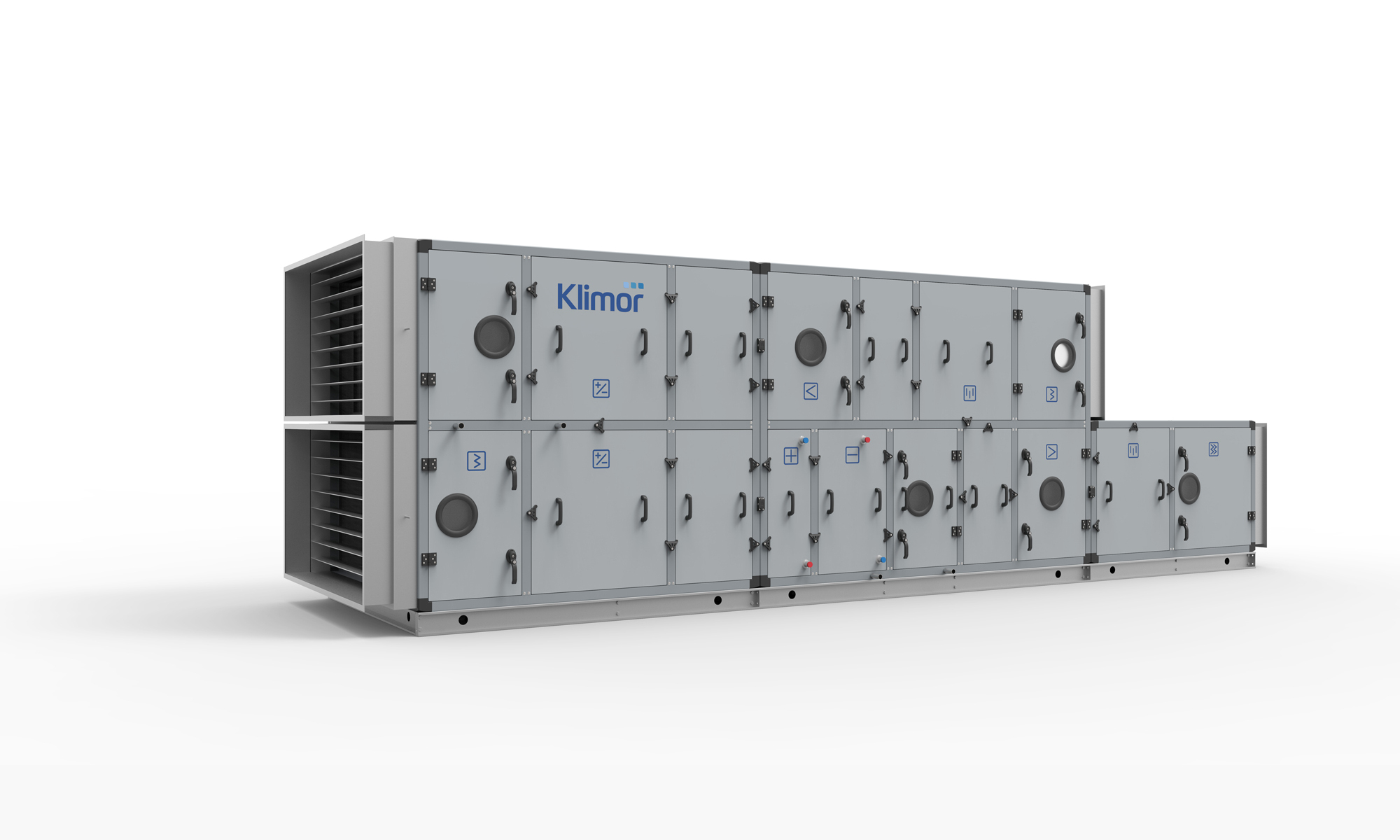

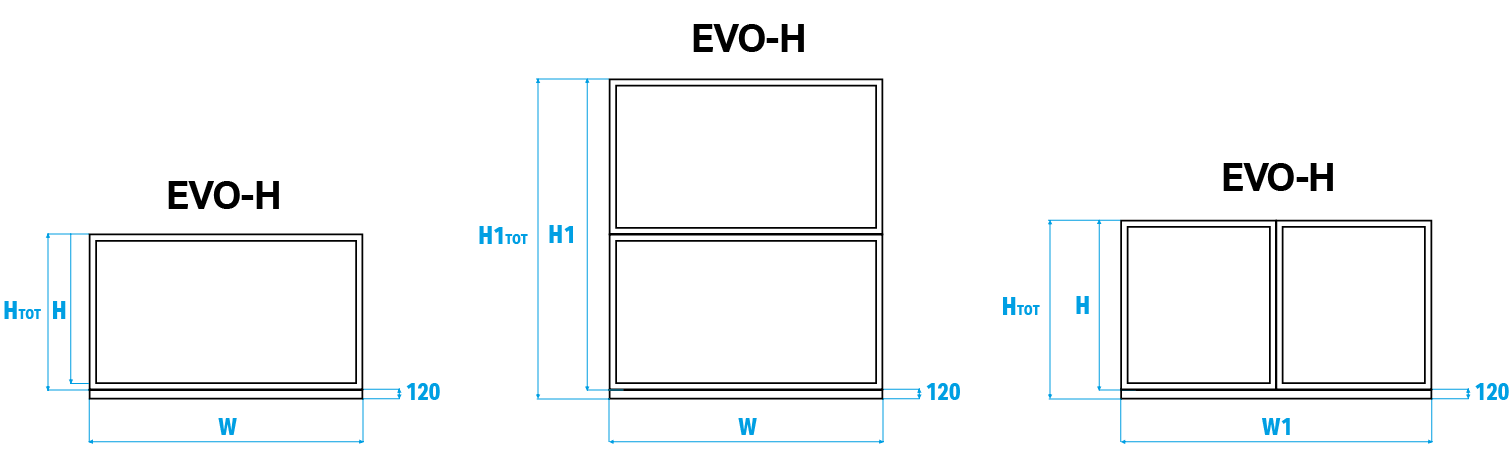

EVO-H

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Användning

Ventilations- och luftbehandlingssystem med standard renhetskrav; användning av förfilter

Ventilations- och luftbehandlingssystem med standard eller strikt definierade krav på luftrenhet i sista filtreringssteget

Borttagning av föroreningar från luften, inkl. tobaksrök, damm (PM10, PM2,5 — smog), fibrer, hälsoskadliga mikrobiella ämnen, bakterier, mögel, svampar

Fördelar

Betydlig minskning av tryckfallet i jämförelse med mekaniska filter

Betydlig minskning av energibehovet för fläktdrivning

Reducering av fläktljudet

Filterinsatserna är tvättbara, behöver inte bytas

Typer

G4/M5/F7/F9-filterklass relaterad till lufthastighet

Aktiv och passiv version

Kontinuerligt elektrostatiskt laddad (polariserad) aktiv elektronisk platta filtrerar ytan

Joniseringssektionen skapar ett intensivt elektriskt fält som frigör elektroner från molekyler som ”laddar” föroreningar

Den genomströmmande luften frigör de laddade partiklarna som fångas upp av elektrodplattorna

Systemet matas med en högspänningsgenerator. Skyddklass IP65

De samlade elektrodplattorna är demonterbara och därmed lätta att hålla rena

Luftparametrar

Min/max relativ luftfuktighet för strömmande luft 15% ÷ 98%

Maximal lufttemperatur: 70°C

(enl. EN 13053+A1:2011)

JÄMFÖRELSE AV ELEKTROSTATISKA OCH KONVENTIONELLA FILTER

GENOMSNITTLIG VERKNINGSGRAD OCH MOTSVARANDE LUFTTRYCKSFALL

KLASSIFICERING AV ELEKTROSTATISKA FILTER

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Kylning av tilluften i ventilations- och luftbehandlingssystem

Kylning av processluften i industriella ventilations- och luftbehandlingssystem

Avfuktning av processluften i industriella ventilations- och luftbehandlingssystem

Kopparrör, aluminiumlameller eller extra epoxibelagda (EVO-P)

Enkla eller dubbla växlarsektioner

Hölje av varmförzinkat eller rostfritt stål (EVO-P)

Anslutnings- och samlingsrör av koppar

Antal rader: 2÷10

Lamelldelning: 2,5 mm

Lamelltjocklek: 0,1 mm

Godstjocklek rörslinga: 0,37 mm

Diameter rörslinga: 3/8”÷5/8”

Droppavskiljare monterad efter växlaren

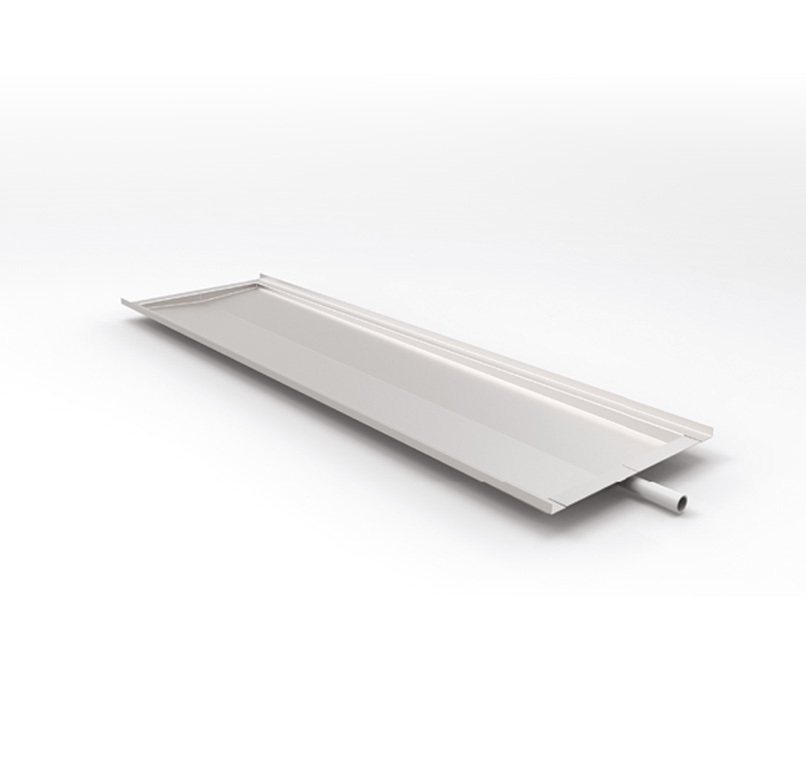

Droppskål med fall i tre riktningar tillverkad av rostfritt stål, monterad aggregatgolvet

Droppskål utrustad med vattenlås av PP

Anslutningar

Anslutningsrör på aggregatets servicesida

Anslutning för framledning placerad i övre delen, oavsett luftflödesriktningen

(uppfyller standarderna: PN-SV 305:2001, PN-SV 1216:2002, PN-SV 13053+A 1:2011)

Köldmediets min avdunstningstemperatur: +3 °C

Köldmediets max arbetstryck: 2,8 MPa = 28 bar (testat vid 32 bar)

Max lufthastighet: v = 4,0 m/s

Möjlighet att välja växlare efter köldmedietyp: R134a, R407c, R410a…

Värden för kyleffekt, tryckförluster och andra parametrar anges i kalkylen från KAD-apparatvalsprogrammet

Möjlighet till individuellt apparatval i efter standardparametrar

Användning

Ventilations- och luftbehandlingssystem med standardrenhetskrav; förfilter

Ventilations- och luftbehandlingssystem med standardiserade eller strikt definierade krav på luftrenhet i sista filtreringssteget

Borttagning av föroreningar från luften, inklusive tobaksrök, damm (PM10, PM2,5 — smog).

Fibrer, mikrobiella hälsoskadliga ämnen typ bakterier, mögel, svampar

Viktiga fördelar

Betydlig minskning av tryckfallet i jämförelse med mekaniska filter

Betydlig minskning av energibehovet för fläktdrivning

Reducering av fläktljud

Filterinsatser är tvättbara, behöver inte bytas

Typer

G4/M5/F7/F9-filterklass relaterad till lufthastighet

Aktiv och passiv version

Kontinuerligt elektrostatiskt laddad (polariserad) aktiv elektronisk platta filtrerar ytan

Joniseringssektionen skapar ett intensivt elektriskt fält som frigör elektroner från molekyler som ”laddar” föroreningar

Den genomströmmande luft frigör de laddade partiklarna som fångas upp av elektrodplattorna

Systemet matas med en högspänningsgenerator. Skyddklass IP65

De samlade elektrodplattorna är demonterbara och därmed lätta att hålla rena

Luftparametrar

Min/max relativ luftfuktighet för strömmande luft 15% ÷ 98%

Maximal lufttemperatur: 70°C

(enl. EN 13053+A1:2011)

JÄMFÖRELSE AV ELEKTROSTATISKA OCH KONVENTIONELLA FILTER

GENOMSNITTLIG VERKNINGSGRAD AV LUFTRENINGEN OCH ERFORDERLIGT TRYCKFALL

KLASSIFICERING AV ELEKTROSTATISKA FILTER

Användning

Låg- och medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 2000 Pa

Medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 3000 Pa (marin utförande EVO-M)

Användning av singel fläktar eller enheter bestående av flera fläktar (upp till 6 i sats) beroende på aggregatets storlek och tryck

Typer

Fläktar med AC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar

Fläktar med EC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar

Fläktar med AC-motorer (EVO-M marin utförande): Dubbelverkande radialfläkt med hölje, med bakåtböjda skovlar

Fläktar med AC-motorer

Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet

Direkt drift — fläktrotorn är monterad på motoraxeln

IEC-kompatibel enhastighetsmotor

Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning

Fläktar med EC-motorer

Fläkten och motorn är monterade på en gemensam ram som är placerad i membranen i aggregathöljet

Direkt drift — fläktrotorn är monterad på motoraxeln

IEC-kompatibel enhastighetsmotor

Motor med inbyggd styrning och strmförsörjning

Fläktar med AC-motorer

(EVO-M marin utförande)

Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet

Remdrift

En- eller tvåhastighetsmotor i marin utförande enligt IEC-standarden

Motorn är monterad på en justerbar bas

Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning

Fläktenheten är epoxibehandlad

Fläktar med AC-motorer

Strömförsörjning: 3x400 V/50 Hz

Märkeffekt: 0,75 kW ÷ 15 kW

PTC-skydd

Isolationsklass för motorlindningen: F (kompatibel med frekvensomriktare)

Lagrets livslängd: L10 = 20000 h / L50 = 100000 h

Skyddsklass: IP55

Verkningsgradsklass: DVS.2/IE3

Styrfrekvensområde för frekvensomriktare: 10÷100 Hz

Min/max arbetstemperatur ፦30 °C/55 °C

Fläktar med EC-motorer

Strömförsörjning: 1x230 V / 3x400 V / 50 Hz

Märkeffekt: 0,5 kW ÷ 11,9 kW

Isolationsklass för motorlindning: B/ F (kompatibel med EC-styrenhet)

Lagrets livslängd: L10 = 20000h / L50 = 100000 h

Skyddsklass: IP54/IP55

Verkningsgradsklass: över IE3

Sensor med standard analog utgång (0÷10 V eller 4÷20 mA)

Öppet protokoll RS485 MODBUS-RTU

Min/max arbetstemperatur ፦25 °C/60 °C

Fläktar med AC-motorer

(EVO-M marin utförande)

Strömförsörjning: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz

Märkeffekt: 0,75 kW ÷ 22,5 kW

PTC-skydd

Isolationsklass för motorlindning: F (kompatibel med frekvensomriktare)

Lagrets livslängd: L10 = 20000 h / L50 = 100000 h

Skyddsklass: IP55

Verkningsgradsklass: DVS.2

Styrfrekvensområde för frekvensomformare: 10÷100 Hz

Min/max arbetstemperatur ፦30 °C/55 °C

EFFEKTBEHOV BEROENDE PÅ OMGIVNINGSTEMPERATUR

Uppvärmning av tilluften i ventilations- och luftbehandlingssystem

Uppvärmning av processluften i industriella ventilations- och luftbehandlingssystem

Förvärmning av luften vid aggregatinlopp (aggregat i hygieniskt utförande)

Värmeelement med ett eller flera värmesteg

Värmeelement grupperade i sektioner

Värmarens hölje av varmförzinkat stål

Anslutning till kopplingsplint

Värmaren är som standard utrustad med termostat som skyddar mot överhettning

Anslutningar för värmeväxlare

Kabelanslutning till kopplingsplint på aggregatets servicesida

Strömförsörjning: 3x400 V/50 Hz

Min/max värmeeffekt: 4÷168 kW

Min lufthastighet: v = 1,5 m/s

Max tillåten omgivningstemperatur runt värmeelementen: 65 °C

Direkt energiåtervinning från frånluften och överföring till tilluften utan fuktåtervinning

Separering av till- och frånluftsflöden

Används i till- och frånluftsaggregat med vertikalt och horisontellt utförande

Korsströmsplattvärmeväxlare

Lamellpaket tillverkat av präglade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflöden

100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller avständning av energiåtervinningen/skydd av växlaren mot påfrysning

Droppavskiljare och droppskål med fall i tre riktningar monterad i aggetagtgolvet

Droppskål utrustad med vattenlås av PP

Motströmsplattvärmeväxlare

Lamellpaket tillverkat av präglade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflöden

100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller avständning av energiåtervinningen/skydd av växlaren mot påfrysning

Droppavskiljare och droppskål med fall i tre riktningar monterad i aggetagtgolvet

Droppskål utrustad med vattenlås av PP

(Överensstämmer med standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)

Korsströmsplattvärmeväxlare

Max luftmängd : 60 000÷70 000 m3/h

Värmeåtervinningens verkningsgrad: upp till 75%

Växlarens täthet för nominella parametrar: upp till 99,9%

Max lufthastighet: 4,5 m/s

Max tryckförlust: 450 Pa

Tillåten tryckdifferens: 2000 Pa

Min /max arbetstemperatur: -40 °C/+80 °C

Motströmsplattvärmeväxlare

Max luftmängd: 20 000 m3/h

Värmeåtervinningens verkningsgrad: upp till 92 %

Växlarens täthet för nominella parametrar: upp till 99,5 %

Max lufthastighet: 4,5 m/s

Max tryckförlust: 400 Pa

Tillåten tryckdifferens: 800 Pa

Min /max arbetstemperatur: -40 °C/+80 °C

Användning

Indirekt energiåtervinning (latent värme) vid fullständig separering av tillufts- och frånluftsflöden (rekommenderas särskilt för ventilations- och luftbehandlingssystem i renrum)

Till- och frånlyftsvärmeväxlare kan placeras på olika platser

Typer

Växlare installerade i aggregathöljet, utrustade med komplett hydraulisk installation (aggregat i enhetsutförande)

Växlare monterade i separata block av till- och frånluftsaggregaten (delat aggregatutförande)

Aggregatdel bestående av två växlare — en växlare placerad i frånluftsflödet tar upp den värme (energi) som finns i frånluften och via ett lågkoagulerande medium överför den till en växlare som är placerad i tilluftsdelen

Värmeväxlaren som är placerad i frånluftsdelen är dessutom utrustad med en droppavskiljare och en droppskål med fall i tre riktningar som finns monterad i aggregatdelens golv

Värmeväxlarnas konstruktion är individuellt utformad för motströms flödesförutsättningar och maximalt energiåtervinning

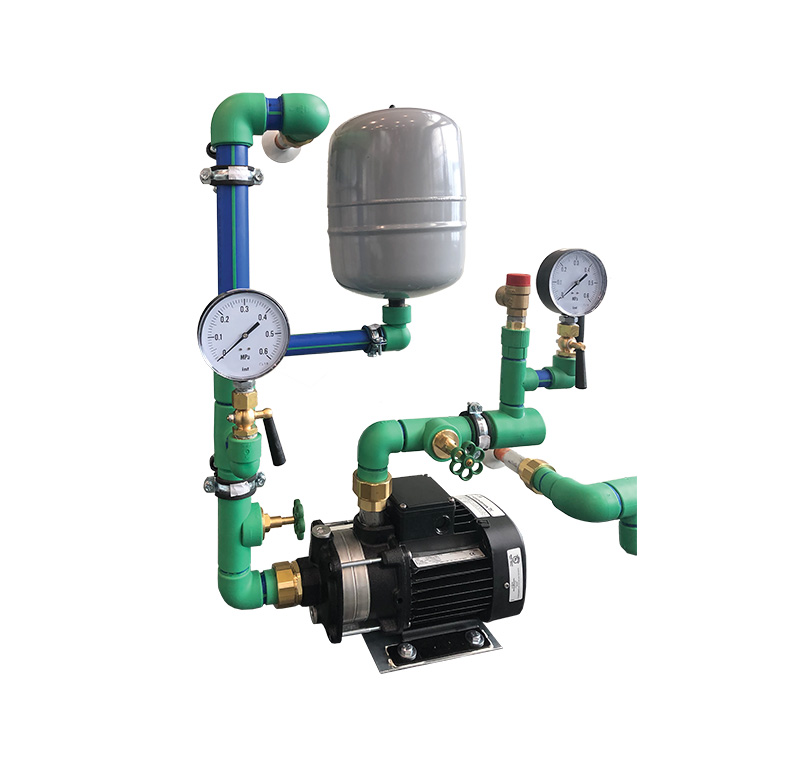

Varje växlarkrets är utrustad med avtappningsventil och avluftning med åtkomst genom servicelucka

Hydraulisk installation tillverkad av rostfritt material som är inert mot vatten/glykol, utrustad med ett expansionskärl och en cirkulationspump som styrs med en frekvensomriktare

Växlarnas anslutningsrör är tillgängliga på aggregatets servicesida

Droppskål med fall i tre riktningar utrustad med vattenlås av PP

(PN-EN 308:2011, PN-EN 13053+A1:2011)

Värmeåtervinningens verksningsgrad: upp till 76%

Max lufthastigheter: värmare: v = 4,6 m/s, kylare: v = 4,1 m/s

Mediets max arbetstryck: 1,6 MPa=16 bar (testat vid 21 bar)

Min medietemperatur beroende på koncentration % glykol

Max glykolkoncentration: 50%

Värden för tryckförluster/medieflödet över växlaren, specificeras i kalkylen från KAD-apparatvalsprogrammet

Direkt energiåtervinning från frånluften och överföring till tilluften utan fuktåtervinning

Separering av till- och frånluftsflöden

Används i till-/frånluftsaggregat i vertikalt eller horisontellt utförande

Korsströmsplattvärmeväxlare

Lamellpaket är tillverkat av extruderade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflödet

100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller ”avstängning” av energiåtervinningen / skydd av växlaren mot påfrysning

Droppavskiljare och droppskål med fall i tre riktningar, installerad i aggregatgolvet

Droppskål utrustad med vattenlås av PP

Motströmsplattvärmeväxlare

Lamellpaket är tillverkat av extruderade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflödet

100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller ”avstängning” av energiåtervinningen / skydd av växlaren mot påfrysning

Droppavskiljare och droppskål med fall i tre riktningar, installerad i aggregatgolvet

Droppskål utrustad med vattenlås av PP

(Uppfyller standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)

Korsströmsplattvärmeväxlare

Max luftmängd: 60 000÷70 000 m3/h

Värmeåtervinningens verkningsgrad: upp till 75%

Växlarens täthet för nominella parametrar: upp till 99,9 %

Max lufthastighet: 4,5 m/s

Max tryckförlust: 450 Pa

Tillåten tryckdifferens: 2000 Pa

Min /max arbetstemperatur ፦40 °C/+80 °C

Motströmsplattvärmeväxlare

Max luftmängd: 20 000 m3/h

Värmeåtervinningens verkningsgrad: upp till 92 %

Växlarens täthet för nominella parametrar: upp till 99,5 %

Max lufthastighet: 4,5 m/s

Max tryckförlust: 400 Pa

Tillåten tryckdifferens: 800 Pa

Min /max arbetstemperatur ፦40 °C/+80 °C

Användning

Minskning av ljudnivån som produceras i aggegatet

Typer

SLC_STD (standard)

SLC_HEFF (högre verkningsgrad)

Baffelelement med 100 mm eller 200 mm tjocklek fyllda med icke-brännbart mineralull i brandklass A1

Ytan på isoleringsplattan inklädd med glasfiberfläta

Isoleringsmatta inbyggd i en ram av förzinkad stålplåt eller extra belagd med polyester (EVO-H)

Max lufthastighet: v = 4,5 m/s

Tak/luftintag/avluftshuv

För aggregat i utomhusutförane levereras tak samt luftintag och avluftshuv

För aggregat i utomhusutförane kan delar av vattenavledningssytemet monteras på aggregatets icke-servicesida

Dörr/lås/handtag

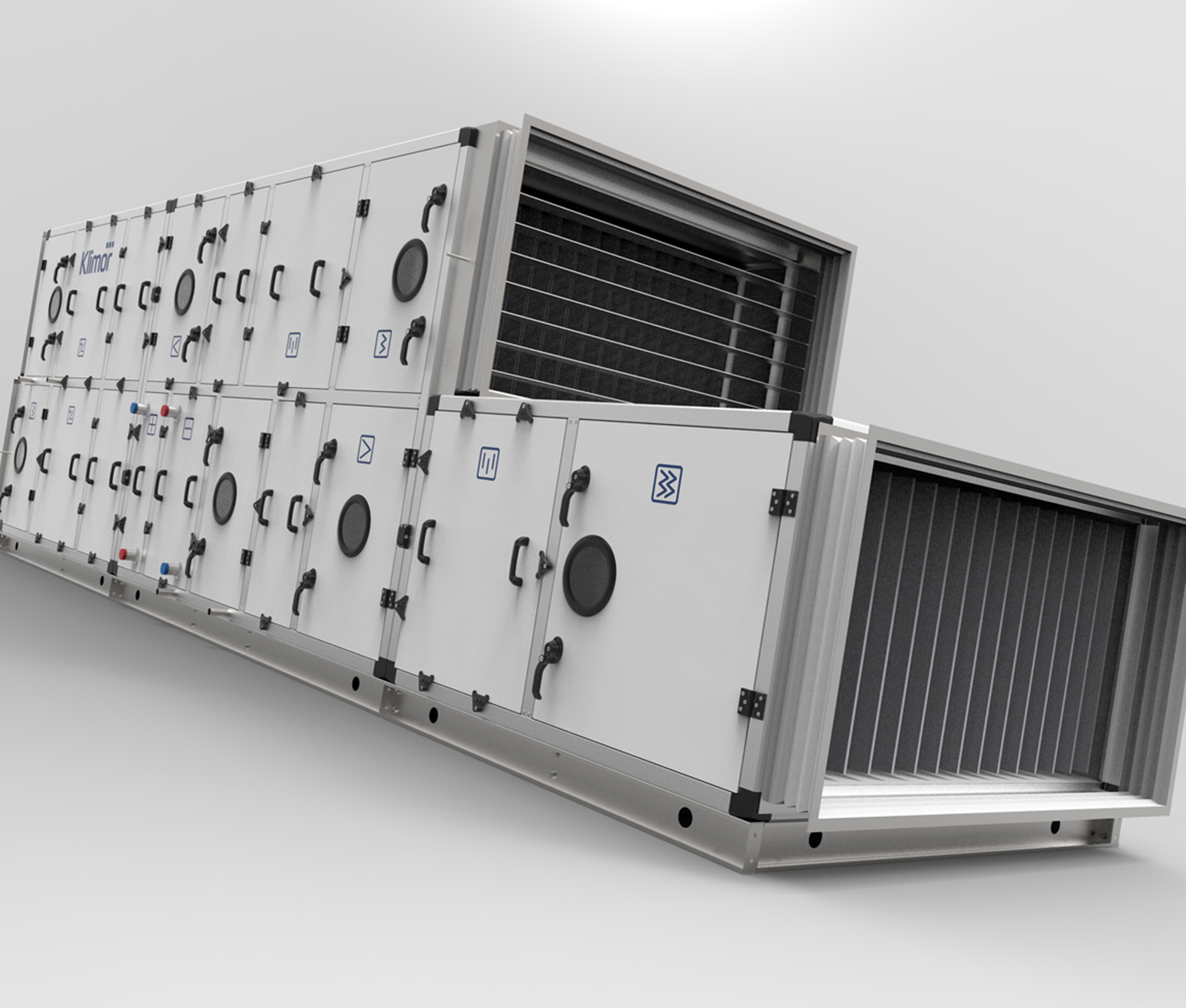

Lätthanteriliga lås av servicedörrar och handtag av inspektionsluckor bidrar till ett korrekt och säkert underhåll av enhetrna

Inspektionsfönster

Inspektionsfönster med 200 mm diameter gör att du kan observera interiören under driften.

För komponenter i utomhusutförande finns möjlighet att installera mörkläggningselement

Invändig belysning

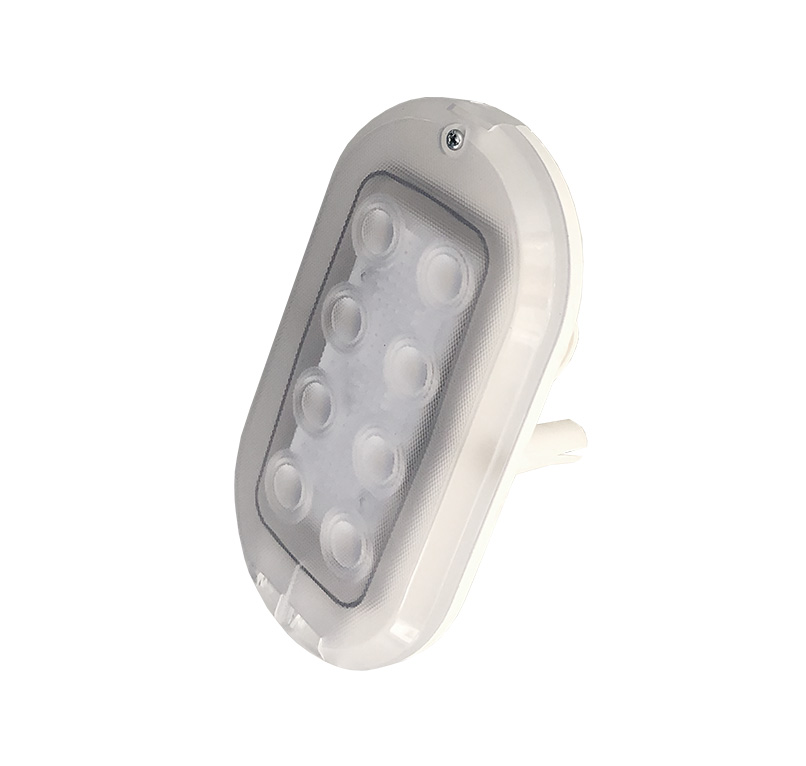

Belysning monterad i erfordrade aggregatdelar gör att du kan observera aggregatets interiör genom inspektionsfönstret

Belysningsbrytare monterad på aggregatets utsida

Användning

CM-kylmodul - kylning av tilluften i ventilations- och luftbehandlingssystem

HPM-värmepumpsmodul - kylning eller uppvärmning av tilluften i ventilations- och luftbehandlingssystem

CM-kylmodul/HPM-värmepump - används i hybridsystem i kombination med värmeväxlare: PR-korsströms, CPR-korsmotströms, RR-roterande eller RG-glykolåtervinningssystem

Typer

CMI/HPMI EVO (inverter)

CMd/HPMd EVO (digital)

Kompressormoduler är monterade inuti aggregaten

Modul bestående av två delaar — kompressor med rördragning och medietank med rördragning

Köldmedieflödet styrs av elektronisk expansionsventil

Kompressorn skyddas med hög- och lågtryckspressostat

Kylsystemet levereras med komplett styr&reglersystem

Pressostater och tryckvakter är monterade i höljet (utanför luftströmmen)

CMI/HPMI EVO

Strömförsörjning: 3x400 V / 50 Hz

Kompressortyp: DC inverter (upp till 30 kW)

Kompressortyp: DC inverter + på/av (över 30 kW)

Luftflöde: 1700÷76000 m3/h

Kyleffekt Qc: 7÷175 kW

Värmeeffekt Qh: 6÷140 kW

EER*-faktor: upp till 7

COP*-faktor: upp till 24

Köldmedium: R410a eller R407c

CMd/HPMd EVO

Strömförsörjning: 3x400 V / 50 Hz

Kompressortyp: Digital Scroll (upp till 30 kW)

Kompressortyp: Digital Scroll +on/off (över 30 kW)

Luftflöde: 200018000 m3/h

Kyleffekt Qc: 7÷63 kW

Värmeeffekt Qh: 8 46 kW

EER*-faktor: upp till 7

COP*-faktor: upp till 24

Köldmedium: R410a eller R407c

*Verkningsgradsfaktorn beräknas utifrån en kombination mellan kylmodulen och energiåtervinningssystemet

Användning

CM-kylmodul - kylning av tilluften i ventilations- och luftbehandlingssystem

HPM-värmepumpsmodul - kylning eller uppvärmning av tilluften i ventilations- och luftbehandlingssystem

CM-kylmodul/HPM-värmepump - används i hybridsystem i kombination med värmeåterinnare: PR-korsströms-, HPR-korsmotströms-, RR roterande värmeväxlare eller RG-glykolåtervinningssystem

Typer

CMI/HPMI EVO (inverter)

CMd/HPMd EVO (digital)

Kompressormoduler monterade inuti aggregaten

Modul bestående av två sektioner — kompressor med inredning och en köldmedietank med rör

Köldmedieflödet styrs av elektronisk expansionsventil

Kompressorn skyddas med med hög- och lågtryckspressostat

Kylsystemet levereras med komplett styr&regler

Pressostateer och tryckvakter monterade på höljet (utanför luftflödet)

CMI/HPMI EVO

Strömförsörjning: 3x400 V/50 Hz

Kompressortyp: DC inverter (upp till 30 kW)

Kompressortyp: DC inverter+on/off (över 30 kW)

Luftflöde: 1700÷76000 m3/h

Kyleffekt Qc: 7÷175 kW

Värmeeffekt Qh: 6÷140 kW

EER*-värde: upp till 7

COP*-värde: upp till 24

Köldmedium: R410a eller R407c

CMd/HPMd EVO

Strömförsörjning: 3x400 V / 50 Hz

Kompressortyp: Digital Scroll (upp till 30 kW)

Kompressortyp: Digital Scroll +on/off (över 30 kW)

Luftflöde: 2000÷18000 m3/h

Kyleffekt Qc: 7÷63 kW

Värmeeffekt Qh: 8 46 kW

EER*-värde: upp till 7

COP*-värde: upp till 24

Köldmedium: R410a eller R407c

*Energieffektivitetsfaktorn beräknas utifrån kombinationen av kylmodul och energiåtervinningssystem

Användning

Komfort luftbehandlingssystem: Tillföra luft med rätt funkthalt

Industriella tillämpningar

Medicinska tillämpningar

Minsta påverkan på den torra temperaturen (DB)

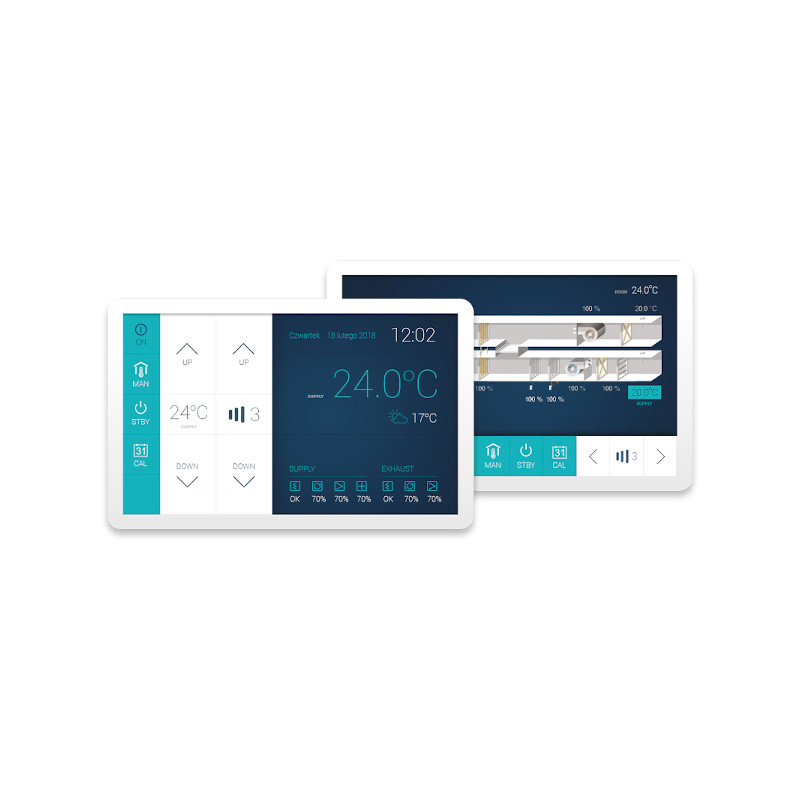

Enkel användning: Bakgrundsbelyst LCD-skärm som informerar om enhetens tillstånd och säkerställer fullständig diagnostik

Tillförlitlighet: Cylindrar med snabbkopplingar för enkelt och snabbt underhåll

Effektivitet: Snabb uppstart, önskad prestanda uppnås på kort tid

Kommunikation: Integrerat kommunikationsprotokoll Modbus®

Typer

Elektrodånggenerator

Luftfunktate med direkt insprutning av teknisk ånga

Elektrodånggenerator

Utvändigt och invändigt hölje av varmförzinkad plåt

Vattencylinder av plast

Komplett styrsystem med styrpanel

Rostfritt fördelningssats

Ångslangar

Kondensvattenledning

Rostskyddsvärmare (utomhusutförande)

Kylfläkt (utomhusutförande)

Kondensvattenpump

Luftfuktare med direkt insprutning av teknisk ånga

Inbyggd reglerventil

Ångtorkare

Avskiljare

Fördelare och ångspjut av rostfritt material

Avvattnare

Rostskyddsvärmare (utomhusutförande)

Kylfläkt (utomhusutförande)

Elektrodånggenerator

Kapacitetsreglering

Verkningsgrad (ångproduktion): 10÷130 kg/h

Spänning: 3x400 V/50 Hz

Eleffektförbrukning: 7,5÷97 kW

Max lufthastighet: v = 4 m/s

Luftfuktare med direkt insprutning av teknisk ånga

Regleringsverkningsgrad: ± 10%

Kontrollsignal: 0÷10 V (24 V AC)

Rekommenderat ångtryck: 0,8 MPa

Tryckområde: 0,15÷4 bar

Max lufthastighet: v = 4 m/s
