Utan stativ
Tillverkat av 0,7 mm U-formad rostfri stålplåt
Tjocklek 25 mm
Fyllt med icke-brännbar mineralull i klass A2-S1
Inspektionsluckor försedda med handtag och lås
Avtätning mellan luckor och stativ med profiltätning
Bockad ram i rostfritt stål
Höjd 80 mm
Förekommer inte
Tillverkade av rostfritt stål
Finns inte (endast som en del av luftnätet, lufttätt spjäll klass 4)
Flexibel anslutning med profiler för kanalanslutning
Tryckuttagsnipplar monterade i aggregatdelens hölje
Hygieniskt galler vid inloppet till enheten. Observera: EVO-H MRH-återluftsmodulen kan tillverkas i samma utförande som hygieniska EVO-H-luftbehandlingsaggregat vid aggregat som installeras utanför operationssalen där luften renas.
|
Användning |
Ventilations- och luftbehandlingssystem med standard renhetskrav; förfilter Ventilations- och luftbehandlingssystem med ökade renhetskrav; för- och efterfilter Ventilations- och luftbehandlingssystem med standard- eller särskilda krav på luftrenhet i sista filtreringssteget; för- och efterfilter Eliminering av fettpartiklar och tung smuts (metallfilter) |
|||
|
Typer |
Metallfilter, kassettfilter Klass G2/ISO COARSE |
Kassettfilter Klass G4 - ISO COARSE Klass M5 - ISOePM10-70% |
Minipleat-kassettfilter Klass M5 - ISOePM10-70% Klass F7 - ISOePM1-60% Klass F9 - ISOePM1-80% |
Påsfilter Klass M5 - ISOePM10-50% Klass F7 - ISOePM2.5-65% Klass F9 - ISOePM1-70%/80% |
|
Metallfilter |
Stickad metallduk innesluten i en ram av varmförzinkad plåt Montering i 50 mm bred styrskena Högkvalitativt stickat tyg av varmförzinkat stål |
|
Kassettfilter |
Nätförstärkt plisserad syntetisk textil, inlimmad i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Plisserad syntetisk textil |
|
Minipleat kassettfilter |
Filterpaket i minipelatteknik med hot melt avskiljare, inlimmat i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Glasfiber eller syntetiskt tyg (100 % polypropylen) |
|
Påsfilter |
Ihopsydda påsar som är placerade i fackverk av tråd, inramede i en ram av varmförzinkad plåt Montering i 25 mm bred styrskena, excenterlåsning Treskikts syntetiskt polypropentyg med mikrofibrer |
|
Metallfilter |
Avskiljningsgrad syntetiskt damm Am = 80 % Sluttryckfall Δp = 120 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 300 °C |
|
Kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 82% ÷ 92% Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 90÷100°C |
|
Minipleat-kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 80 °C |
|
Påsfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 200 Pa÷300 Pa Max lufthastighet v = 3,7÷4,6 m/s Max arbetstemperatur 90÷100 °C
|
Användning
Låg- och medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 2000 Pa
Medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 3000 Pa (marin utförande EVO-M)
Användning av singel fläktar eller enheter bestående av flera fläktar (upp till 6 i sats) beroende på aggregatets storlek och tryck
Typer
Fläktar med AC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar
Fläktar med EC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar
Fläktar med AC-motorer (EVO-M marin utförande): Dubbelverkande radialfläkt med hölje, med bakåtböjda skovlar
Fläktar med AC-motorer
Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet
Direkt drift — fläktrotorn är monterad på motoraxeln
IEC-kompatibel enhastighetsmotor
Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning
Fläktar med EC-motorer
Fläkten och motorn är monterade på en gemensam ram som är placerad i membranen i aggregathöljet
Direkt drift — fläktrotorn är monterad på motoraxeln
IEC-kompatibel enhastighetsmotor
Motor med inbyggd styrning och strmförsörjning
Fläktar med AC-motorer
(EVO-M marin utförande)
Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet
Remdrift
En- eller tvåhastighetsmotor i marin utförande enligt IEC-standarden
Motorn är monterad på en justerbar bas
Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning
Fläktenheten är epoxibehandlad
Fläktar med AC-motorer
Strömförsörjning: 3x400 V/50 Hz
Märkeffekt: 0,75 kW ÷ 15 kW
PTC-skydd
Isolationsklass för motorlindningen: F (kompatibel med frekvensomriktare)
Lagrets livslängd: L10 = 20000 h / L50 = 100000 h
Skyddsklass: IP55
Verkningsgradsklass: DVS.2/IE3
Styrfrekvensområde för frekvensomriktare: 10÷100 Hz
Min/max arbetstemperatur ፦30 °C/55 °C
Fläktar med EC-motorer
Strömförsörjning: 1x230 V / 3x400 V / 50 Hz
Märkeffekt: 0,5 kW ÷ 11,9 kW
Isolationsklass för motorlindning: B/ F (kompatibel med EC-styrenhet)
Lagrets livslängd: L10 = 20000h / L50 = 100000 h
Skyddsklass: IP54/IP55
Verkningsgradsklass: över IE3
Sensor med standard analog utgång (0÷10 V eller 4÷20 mA)
Öppet protokoll RS485 MODBUS-RTU
Min/max arbetstemperatur ፦25 °C/60 °C
Fläktar med AC-motorer
(EVO-M marin utförande)
Strömförsörjning: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Märkeffekt: 0,75 kW ÷ 22,5 kW
PTC-skydd
Isolationsklass för motorlindning: F (kompatibel med frekvensomriktare)
Lagrets livslängd: L10 = 20000 h / L50 = 100000 h
Skyddsklass: IP55
Verkningsgradsklass: DVS.2
Styrfrekvensområde för frekvensomformare: 10÷100 Hz
Min/max arbetstemperatur ፦30 °C/55 °C
EFFEKTBEHOV BEROENDE PÅ OMGIVNINGSTEMPERATUR
|
Max temperatur °C |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
|
P/PN % |
105 |
102 |
100 |
97 |
93 |
87 |
82 |
Användning
Minskning av ljudnivån som produceras i aggegatet
Typer
SLC_STD (standard)
SLC_HEFF (högre verkningsgrad)
Baffelelement med 100 mm eller 200 mm tjocklek fyllda med icke-brännbart mineralull i brandklass A1
Ytan på isoleringsplattan inklädd med glasfiberfläta
Isoleringsmatta inbyggd i en ram av förzinkad stålplåt eller extra belagd med polyester (EVO-H)
Max lufthastighet: v = 4,5 m/s
Tak/luftintag/avluftshuv
För aggregat i utomhusutförane levereras tak samt luftintag och avluftshuv
För aggregat i utomhusutförane kan delar av vattenavledningssytemet monteras på aggregatets icke-servicesida
Dörr/lås/handtag
Lätthanteriliga lås av servicedörrar och handtag av inspektionsluckor bidrar till ett korrekt och säkert underhåll av enhetrna
Inspektionsfönster
Inspektionsfönster med 200 mm diameter gör att du kan observera interiören under driften.
För komponenter i utomhusutförande finns möjlighet att installera mörkläggningselement
Invändig belysning
Belysning monterad i erfordrade aggregatdelar gör att du kan observera aggregatets interiör genom inspektionsfönstret
Belysningsbrytare monterad på aggregatets utsida

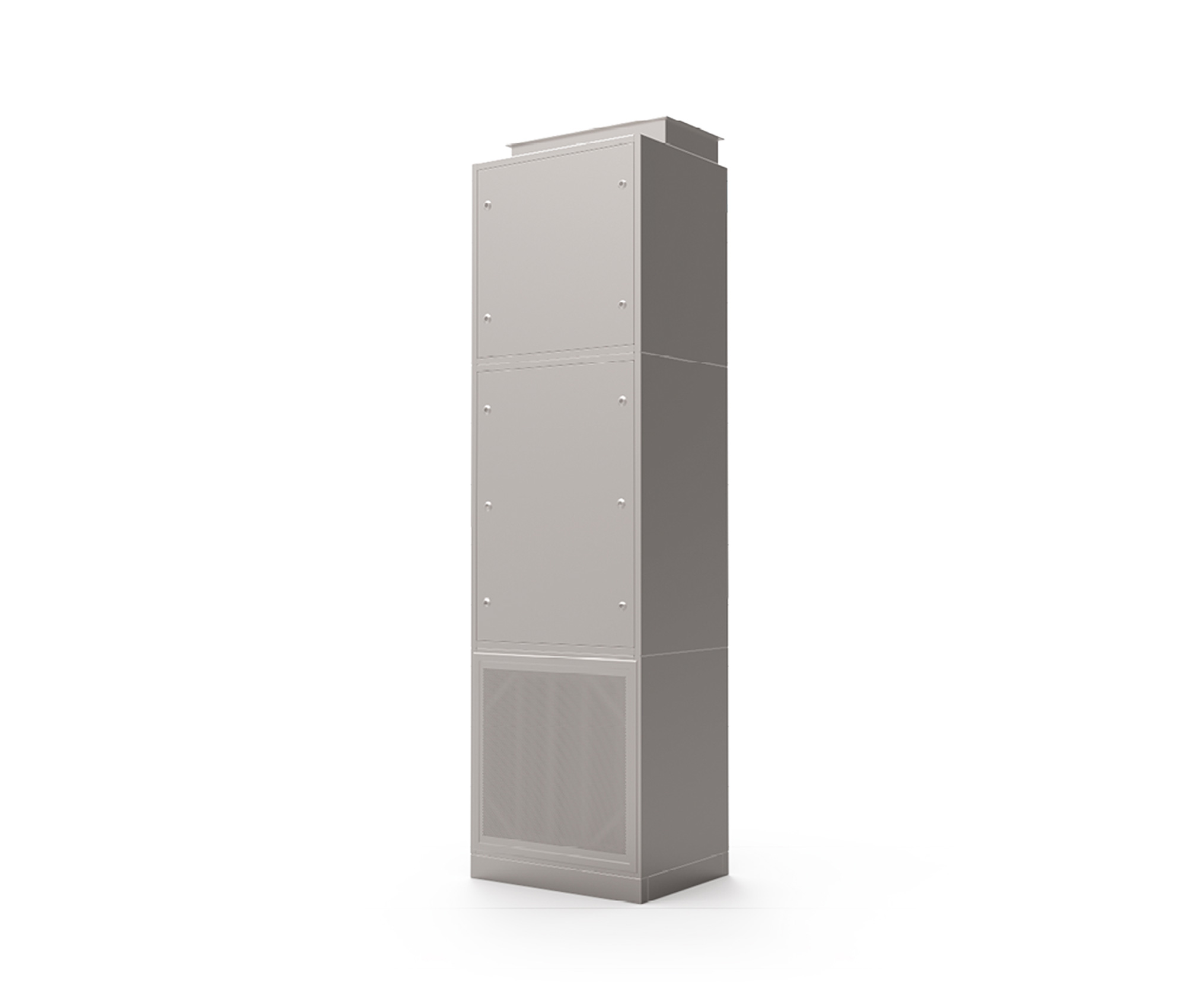

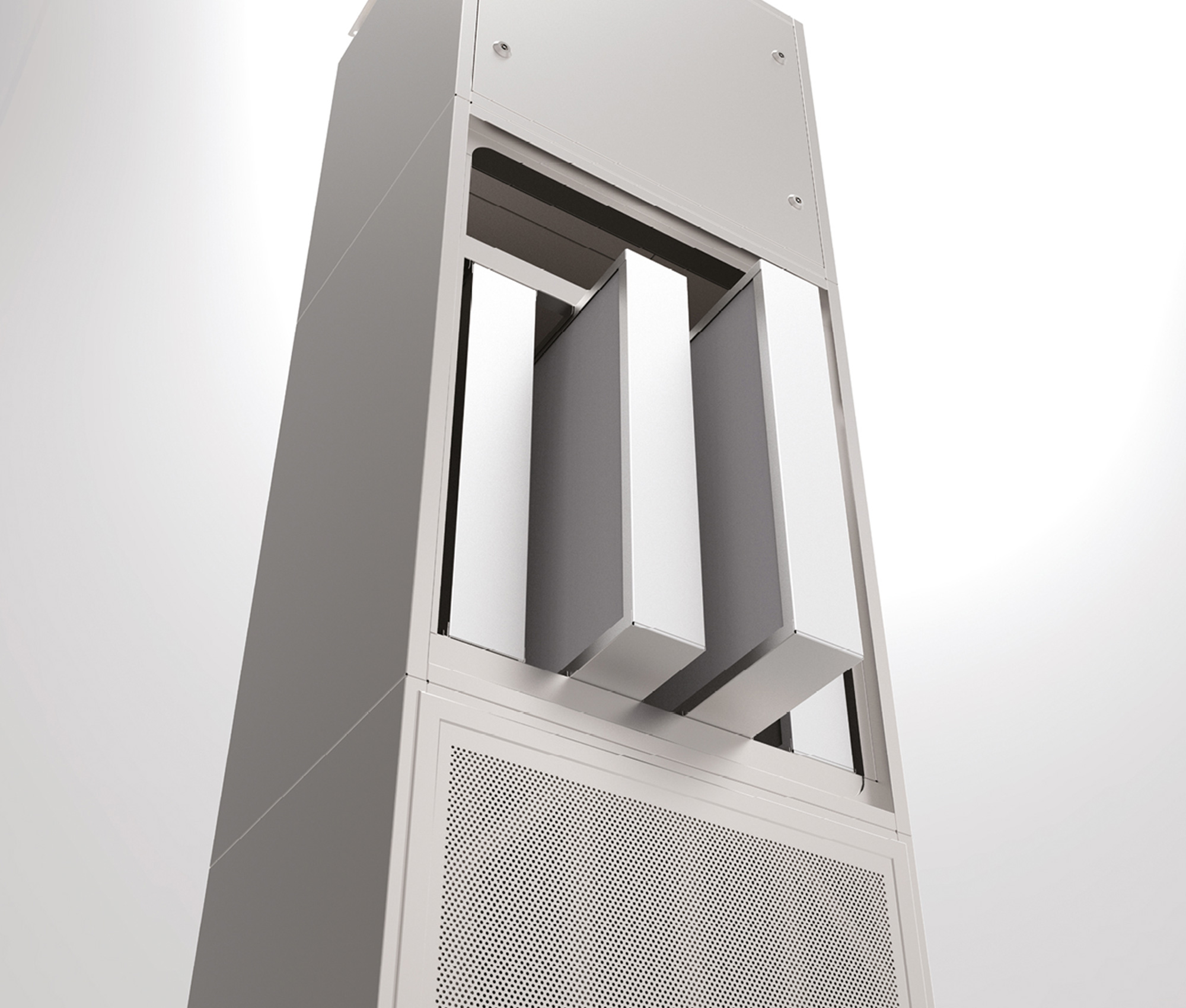

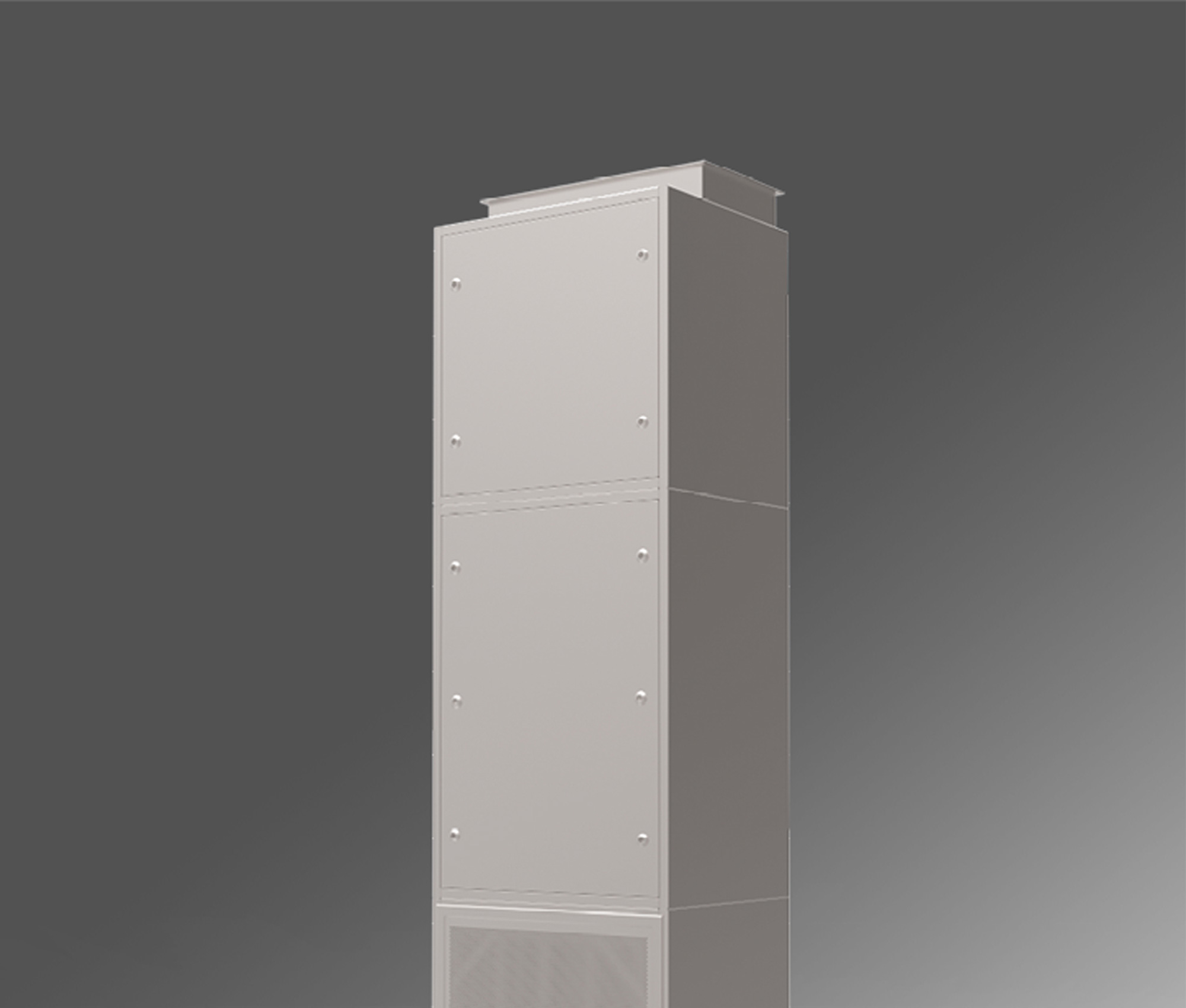

EVO-H MRH återlutsmodulerna är designade för rening av återluften i operationssalar och andra hygieniskt känsliga rum. Med hänsyn till den ökade luftmängden som ska tillföras i det luftkonditonerade renrummet minskar användningen av modulen storleken på luftbehandlingssystemet (inklusive luftbehandlingsaggregat) och driftkostnaderna. Utrustningen installeras i operationssalen eller i intilliggande rum där luftrening också sker. Modulerna fungerar tillsammans med NSL laminärt undertak som är försett med anslutningsrör via en extra luftkanal. Återluftsmodulerna tillverkas i två storlekar. Tilluftsanslutningen kan monteras upptill och i fronten. Luftflöde åstadkommes med hjälp av en dubbelverkande direktdriven EC-radialfläkt med framåtböjda skovlar. Ljuddämparbafflarna är tillverkade i hygieniskt utförande och kan lätt demonteraas från modulhöljet. För luftrening används kompakta filter i klass F7 eller F9 (enligt EN 779) eller motsvarande enligt EN ISO-16890:2017. I inloppet till filterdelen monteras hygieniskt frånluftsgaller av typen GWB-G5.
|

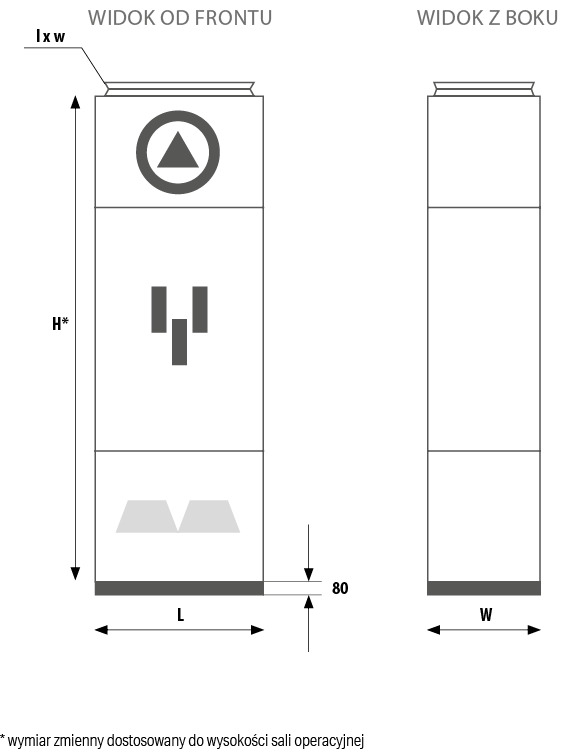

EVO-H MRH |
MRH01 |
MRH02 |
|
H [mm]* |
2 450÷2 900* |
2 450÷2 900* |
|
L [mm] |
700 |
1 000 |
|
W [mm] |
550 |
550 |
|
Fläktens eleffekt [W] / Ström [A] / Spänning [V] |
500/2,2/1x230V |
940/1,6/3x400V |
|
Anslutningsmått l x b [mm] |
650x335 |
950x335 |
|
Vikt [kg] |
150 |
210 |
