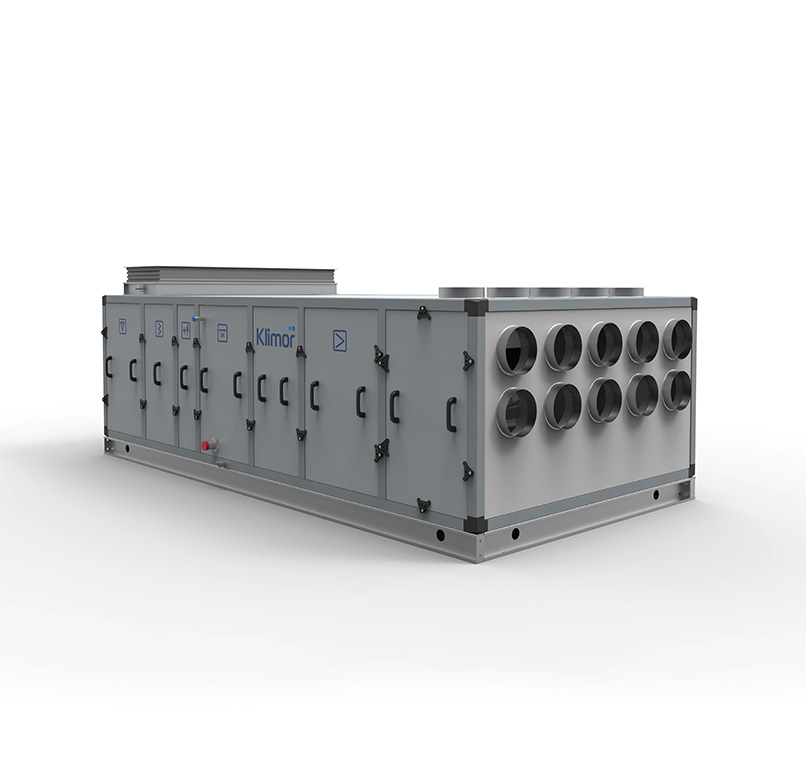

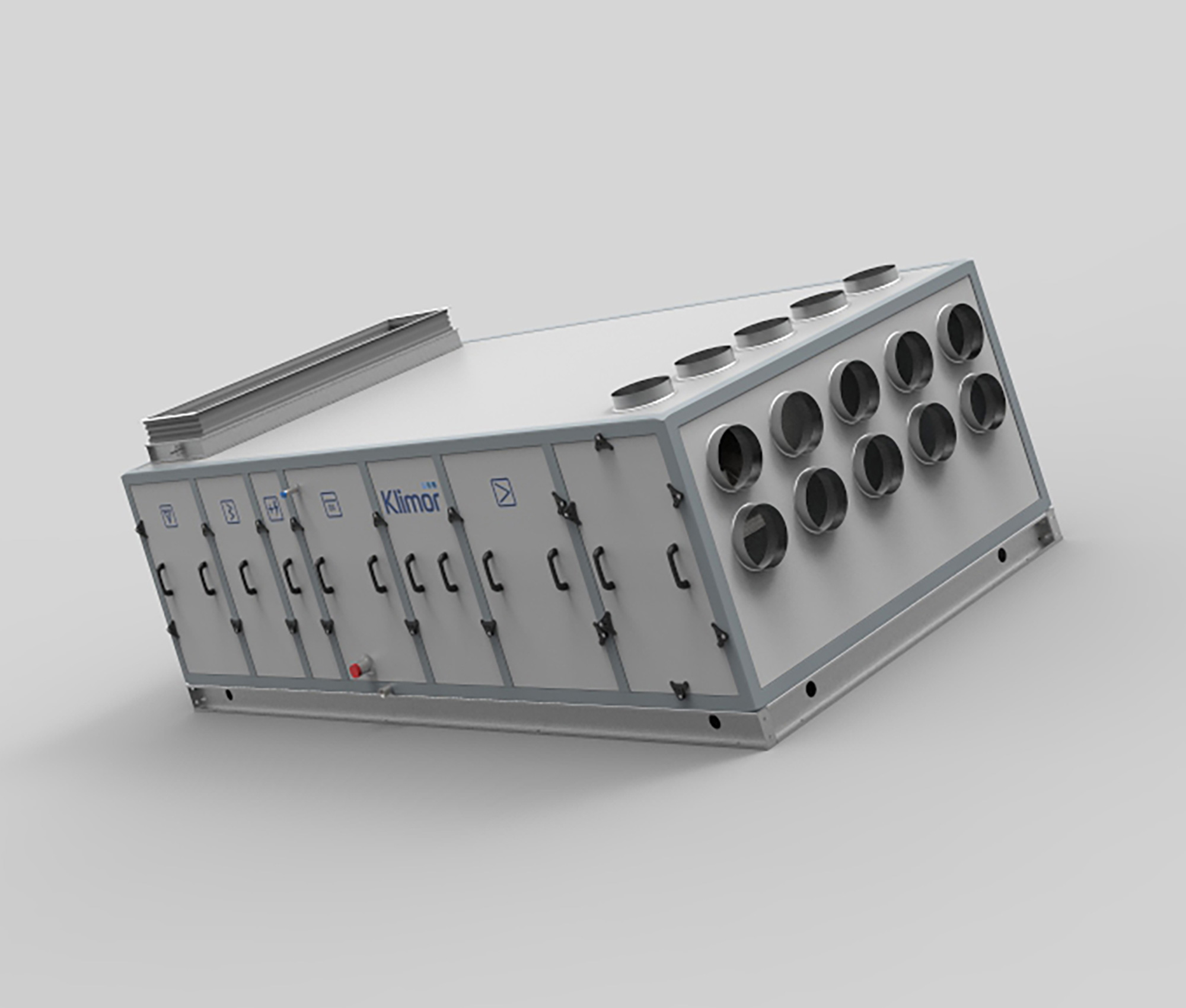

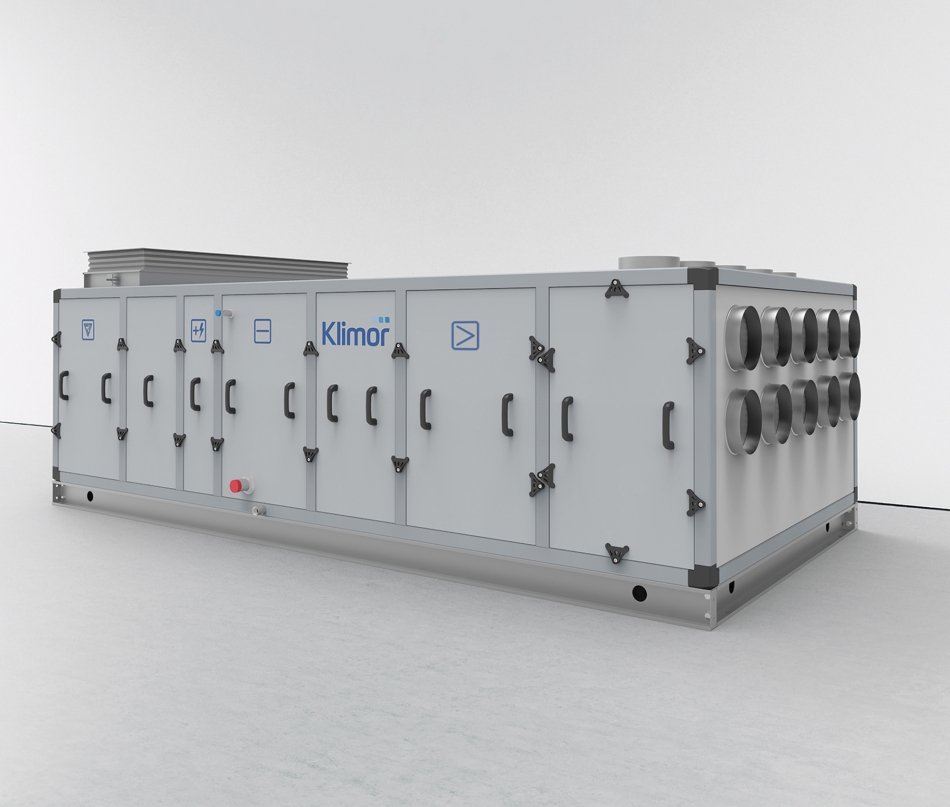

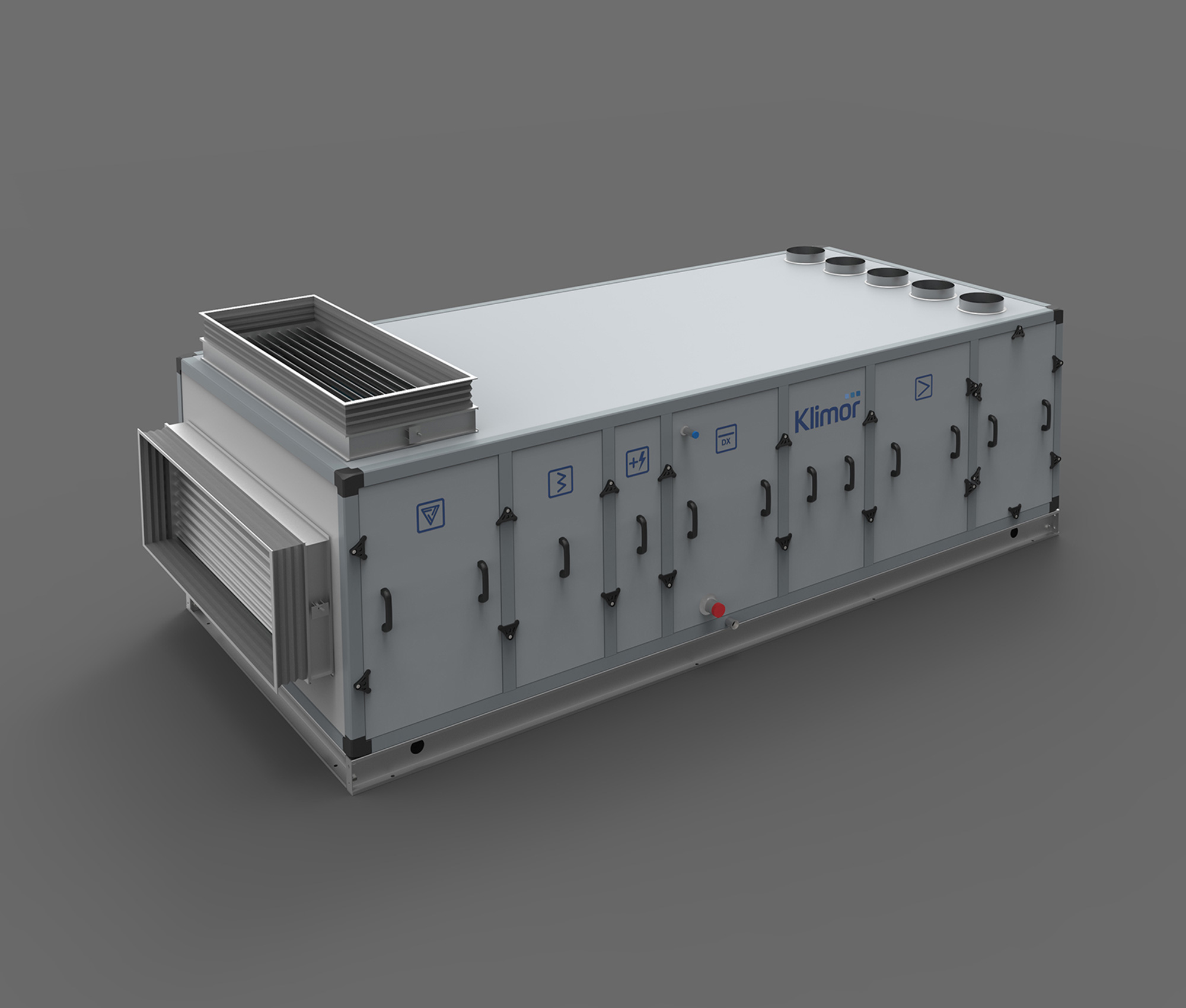

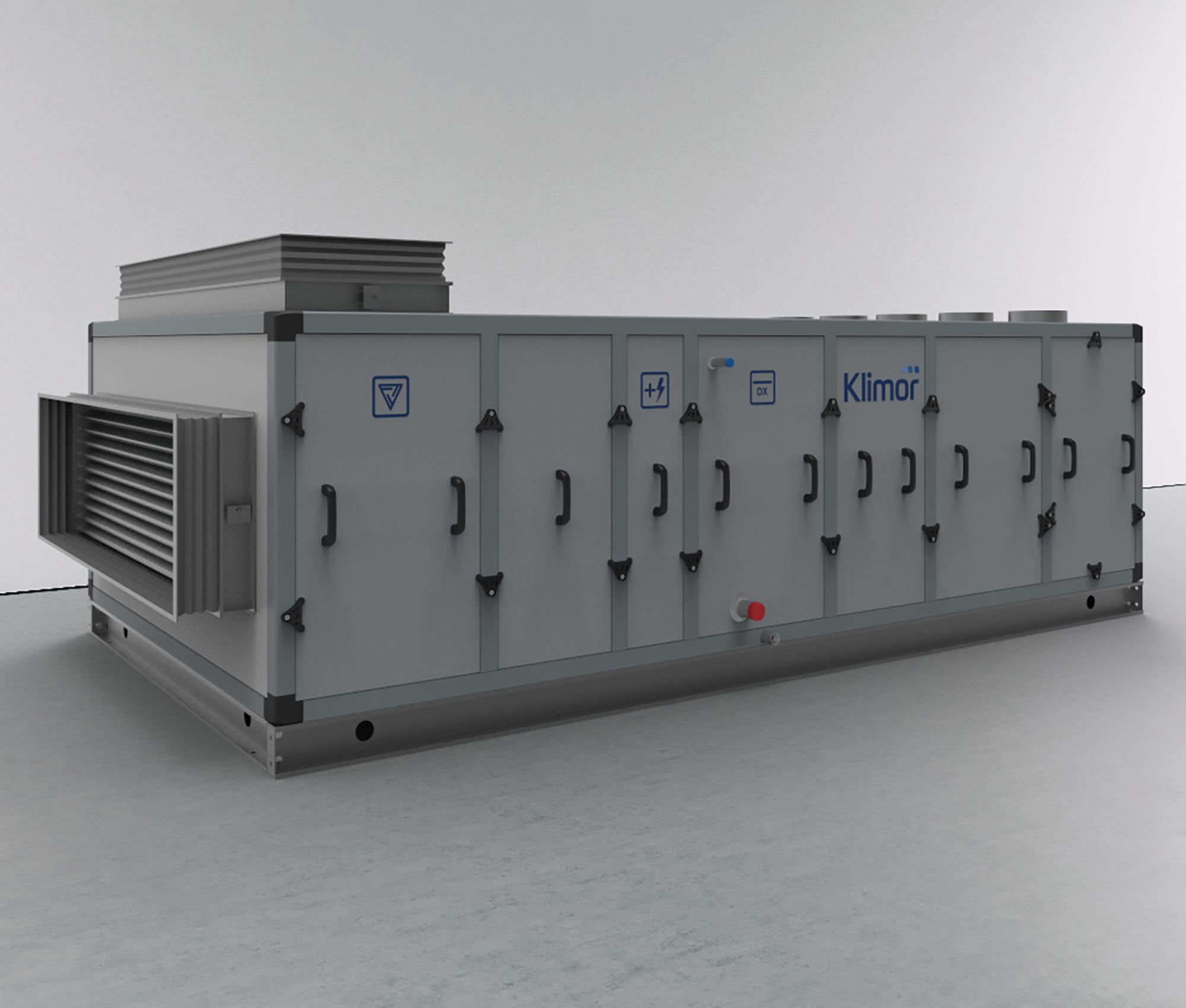

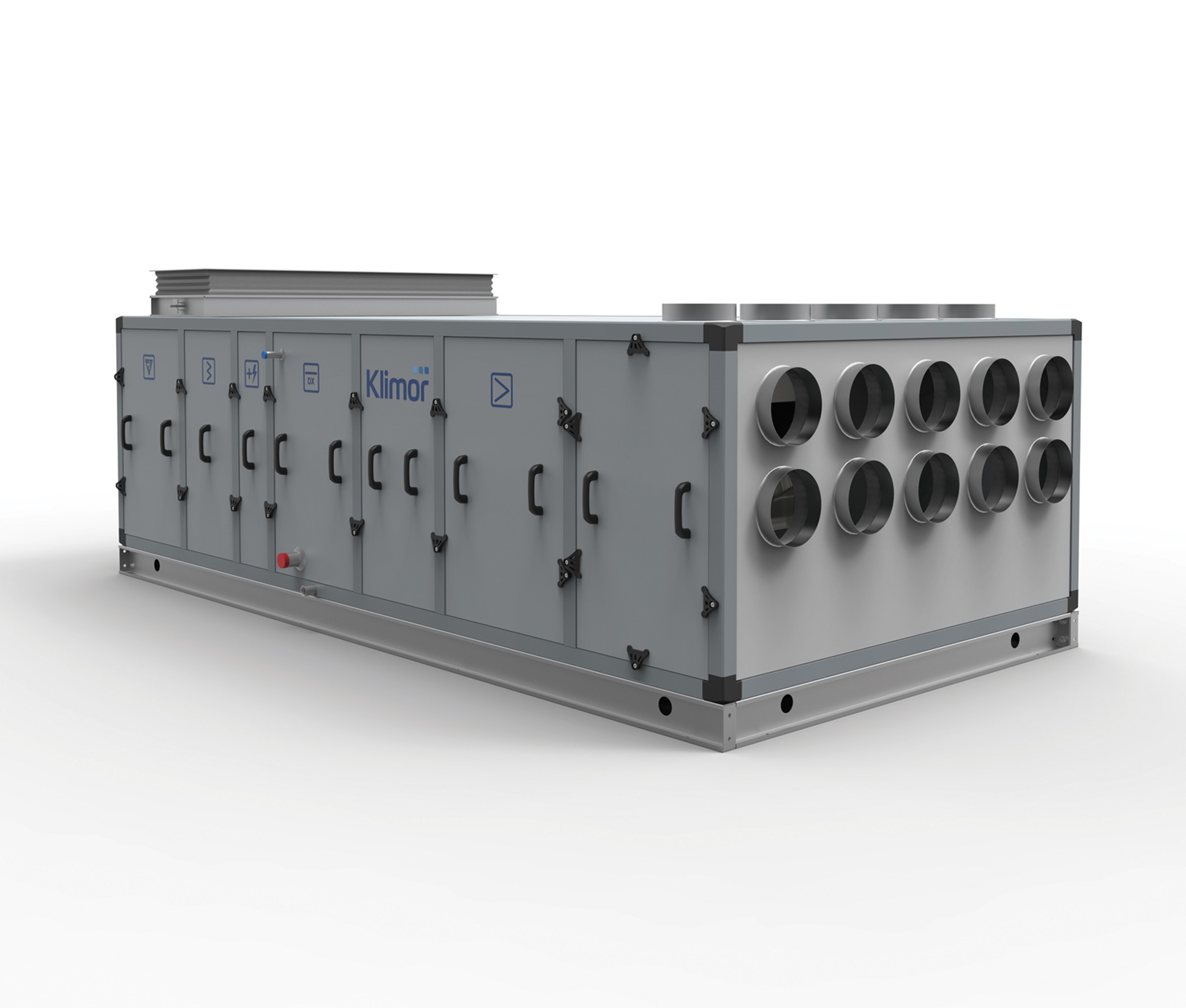

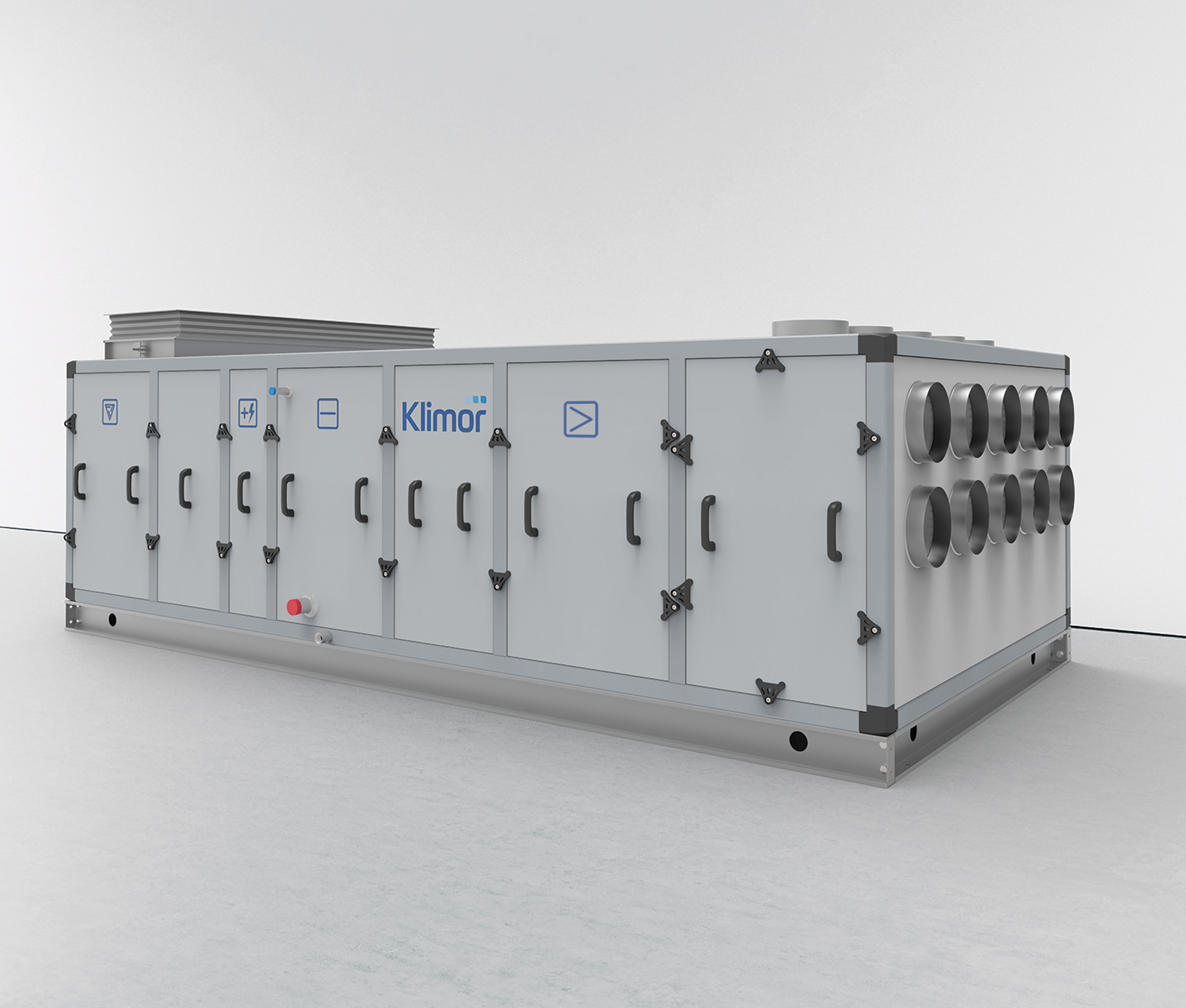

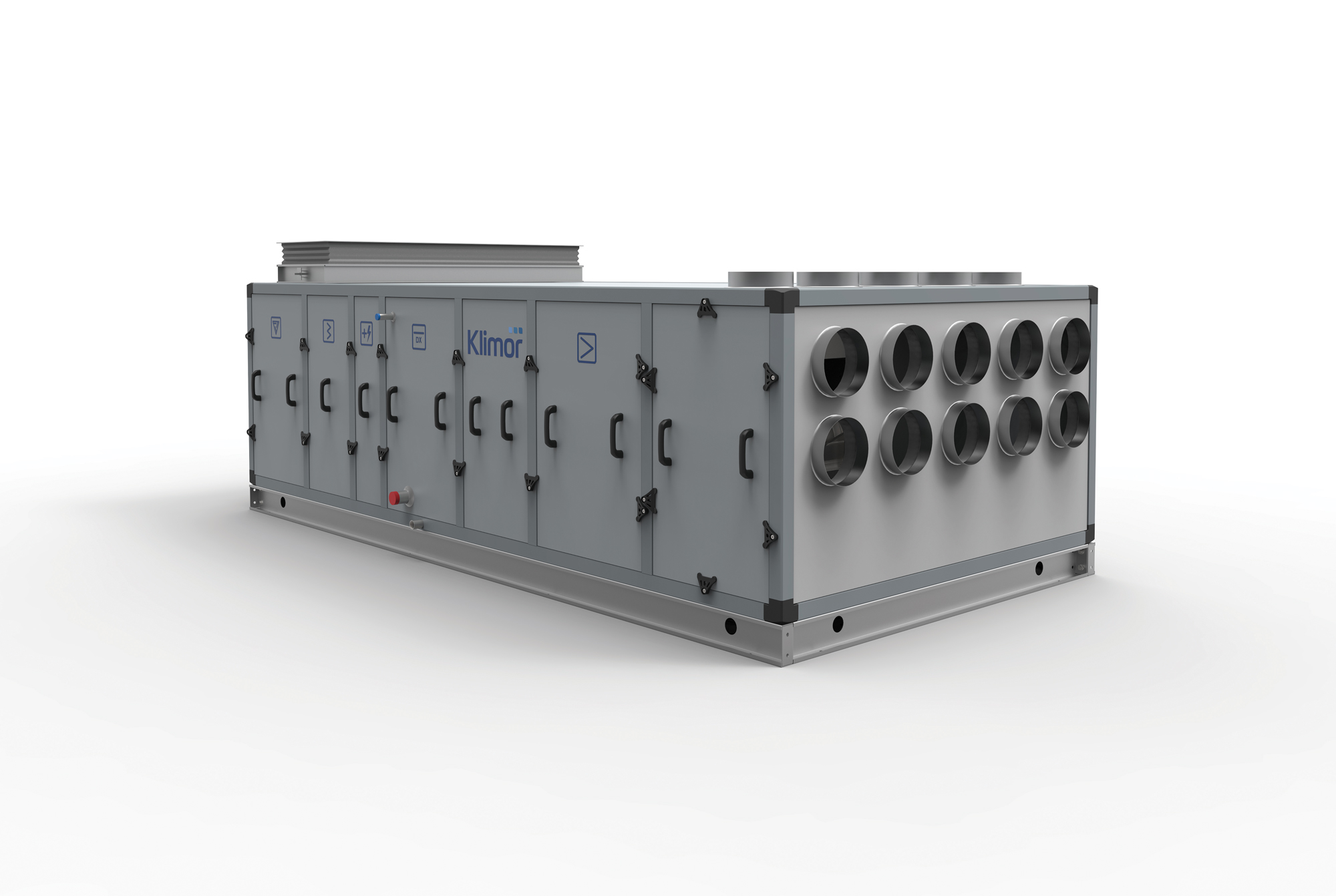

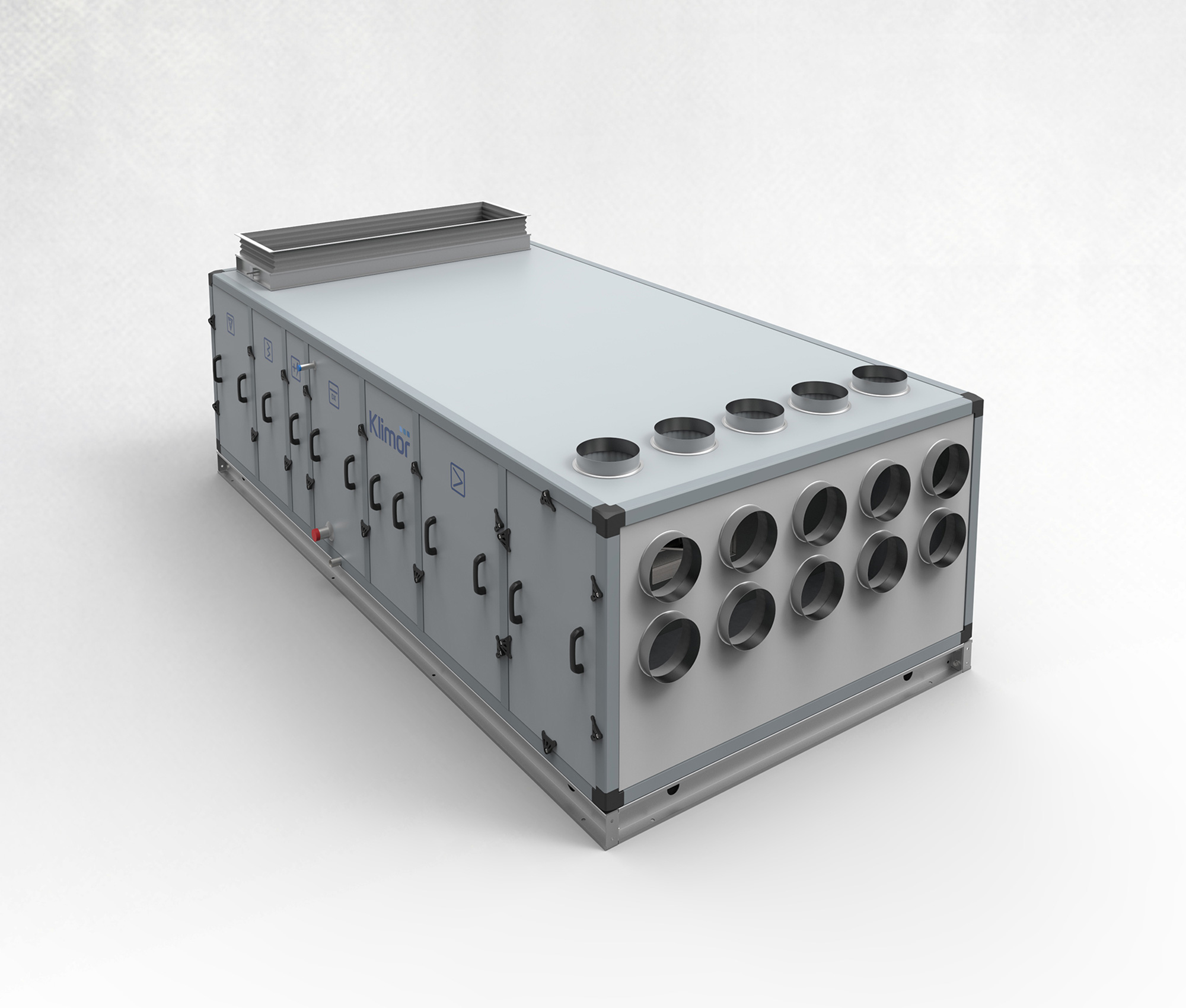

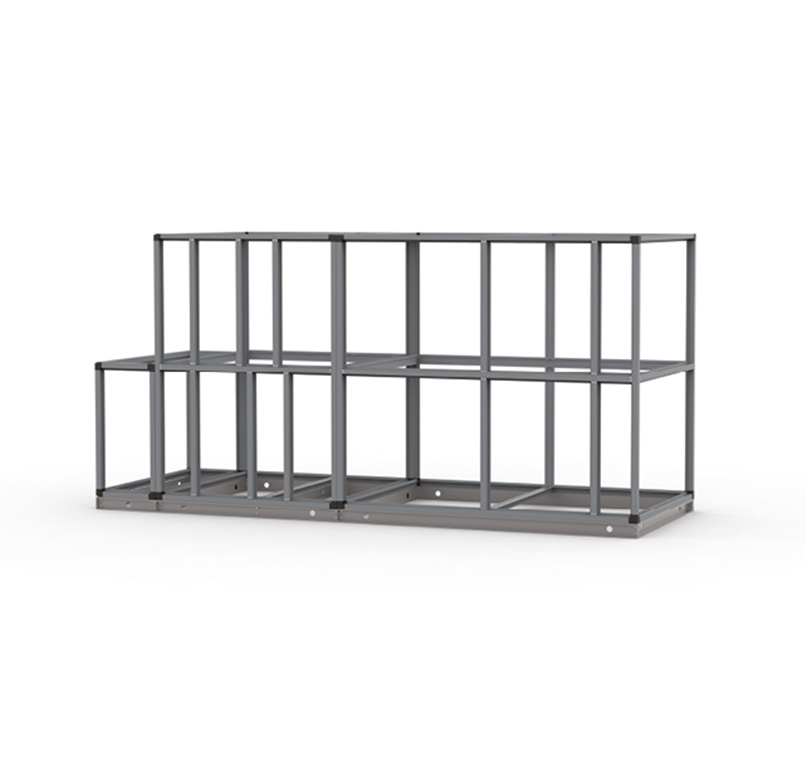

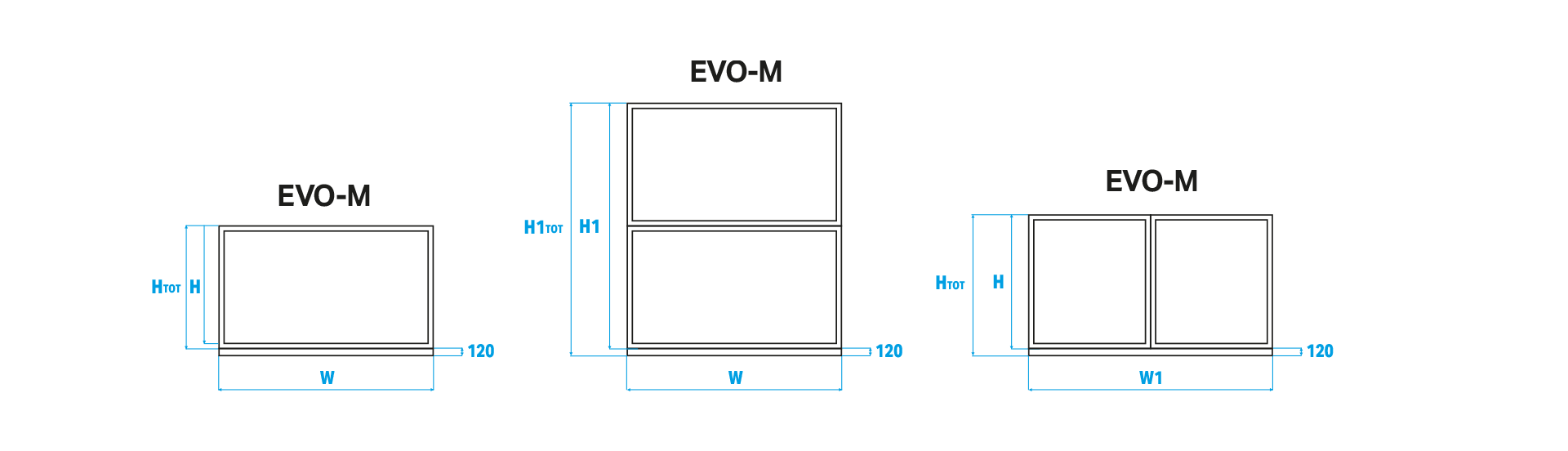

EVO-M

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Användning

Ventilations- och luftbehandlingssystem med standard renhetskrav; användning av förfilter

Ventilations- och luftbehandlingssystem med standard eller strikt definierade krav på luftrenhet i sista filtreringssteget

Borttagning av föroreningar från luften, inkl. tobaksrök, damm (PM10, PM2,5 — smog), fibrer, hälsoskadliga mikrobiella ämnen, bakterier, mögel, svampar

Fördelar

Betydlig minskning av tryckfallet i jämförelse med mekaniska filter

Betydlig minskning av energibehovet för fläktdrivning

Reducering av fläktljudet

Filterinsatserna är tvättbara, behöver inte bytas

Typer

G4/M5/F7/F9-filterklass relaterad till lufthastighet

Aktiv och passiv version

Kontinuerligt elektrostatiskt laddad (polariserad) aktiv elektronisk platta filtrerar ytan

Joniseringssektionen skapar ett intensivt elektriskt fält som frigör elektroner från molekyler som ”laddar” föroreningar

Den genomströmmande luften frigör de laddade partiklarna som fångas upp av elektrodplattorna

Systemet matas med en högspänningsgenerator. Skyddklass IP65

De samlade elektrodplattorna är demonterbara och därmed lätta att hålla rena

Luftparametrar

Min/max relativ luftfuktighet för strömmande luft 15% ÷ 98%

Maximal lufttemperatur: 70°C

(enl. EN 13053+A1:2011)

JÄMFÖRELSE AV ELEKTROSTATISKA OCH KONVENTIONELLA FILTER

GENOMSNITTLIG VERKNINGSGRAD OCH MOTSVARANDE LUFTTRYCKSFALL

KLASSIFICERING AV ELEKTROSTATISKA FILTER

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Kylning av tilluften i ventilations- och luftbehandlingssystem

Kylning av processluften i industriella ventilations- och luftbehandlingssystem

Avfuktning av processluften i industriella ventilations- och luftbehandlingssystem

Kopparrör, aluminiumlameller eller extra epoxibelagda (EVO-P)

Enkla eller dubbla växlarsektioner

Hölje av varmförzinkat eller rostfritt stål (EVO-P)

Anslutnings- och samlingsrör av koppar

Antal rader: 2÷10

Lamelldelning: 2,5 mm

Lamelltjocklek: 0,1 mm

Godstjocklek rörslinga: 0,37 mm

Diameter rörslinga: 3/8”÷5/8”

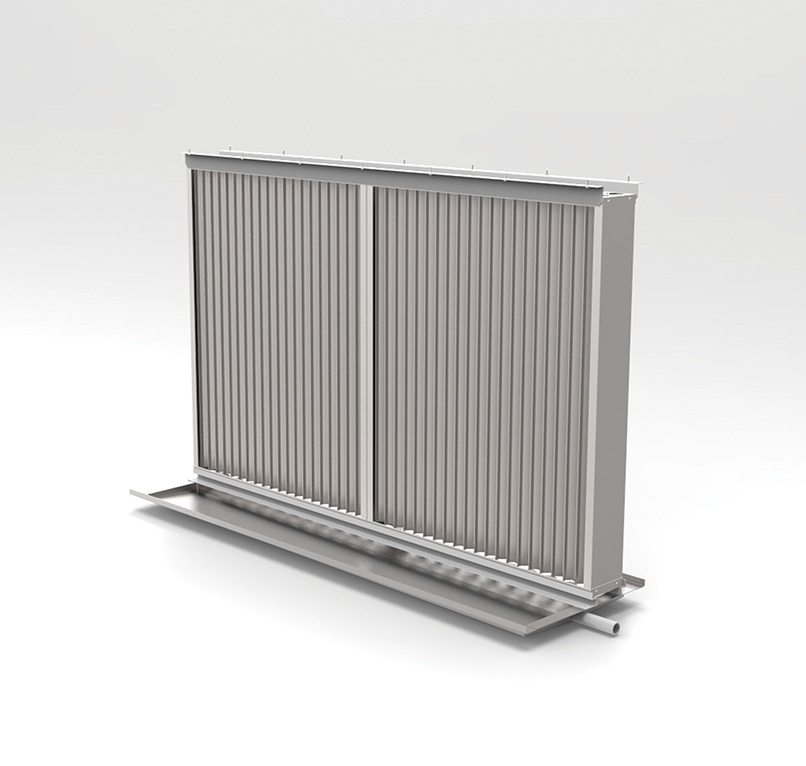

Droppavskiljare monterad efter växlaren

Droppskål med fall i tre riktningar tillverkad av rostfritt stål, monterad aggregatgolvet

Droppskål utrustad med vattenlås av PP

Anslutningar

Anslutningsrör på aggregatets servicesida

Anslutning för framledning placerad i övre delen, oavsett luftflödesriktningen

(uppfyller standarderna: PN-SV 305:2001, PN-SV 1216:2002, PN-SV 13053+A 1:2011)

Köldmediets min avdunstningstemperatur: +3 °C

Köldmediets max arbetstryck: 2,8 MPa = 28 bar (testat vid 32 bar)

Max lufthastighet: v = 4,0 m/s

Möjlighet att välja växlare efter köldmedietyp: R134a, R407c, R410a…

Värden för kyleffekt, tryckförluster och andra parametrar anges i kalkylen från KAD-apparatvalsprogrammet

Möjlighet till individuellt apparatval i efter standardparametrar

Användning

Låg- och medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 2000 Pa

Medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 3000 Pa (marin utförande EVO-M)

Användning av singel fläktar eller enheter bestående av flera fläktar (upp till 6 i sats) beroende på aggregatets storlek och tryck

Typer

Fläktar med AC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar

Fläktar med EC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar

Fläktar med AC-motorer (EVO-M marin utförande): Dubbelverkande radialfläkt med hölje, med bakåtböjda skovlar

Fläktar med AC-motorer

Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet

Direkt drift — fläktrotorn är monterad på motoraxeln

IEC-kompatibel enhastighetsmotor

Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning

Fläktar med EC-motorer

Fläkten och motorn är monterade på en gemensam ram som är placerad i membranen i aggregathöljet

Direkt drift — fläktrotorn är monterad på motoraxeln

IEC-kompatibel enhastighetsmotor

Motor med inbyggd styrning och strmförsörjning

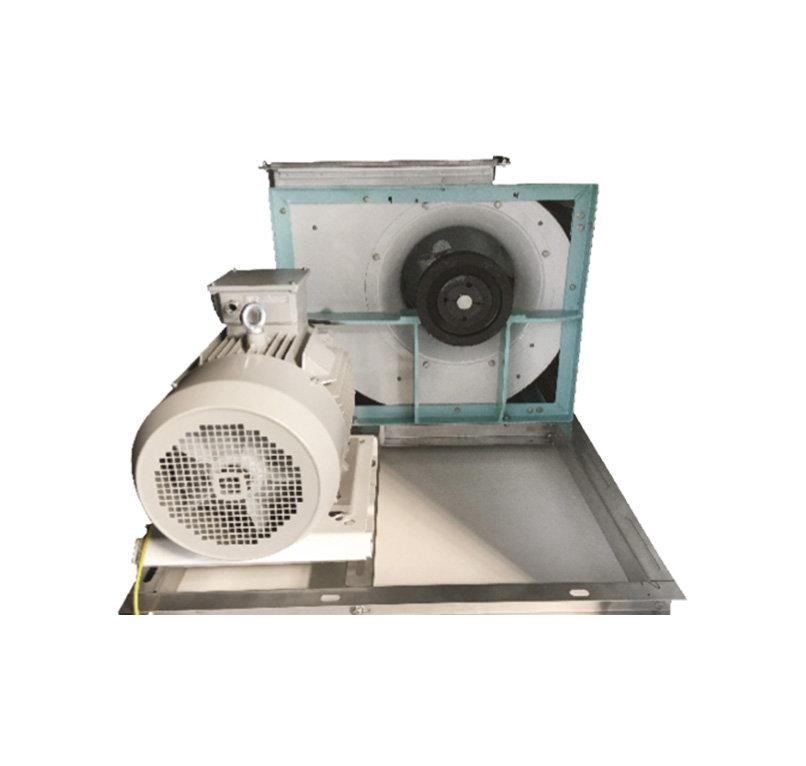

Fläktar med AC-motorer

(EVO-M marin utförande)

Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet

Remdrift

En- eller tvåhastighetsmotor i marin utförande enligt IEC-standarden

Motorn är monterad på en justerbar bas

Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning

Fläktenheten är epoxibehandlad

Fläktar med AC-motorer

Strömförsörjning: 3x400 V/50 Hz

Märkeffekt: 0,75 kW ÷ 15 kW

PTC-skydd

Isolationsklass för motorlindningen: F (kompatibel med frekvensomriktare)

Lagrets livslängd: L10 = 20000 h / L50 = 100000 h

Skyddsklass: IP55

Verkningsgradsklass: DVS.2/IE3

Styrfrekvensområde för frekvensomriktare: 10÷100 Hz

Min/max arbetstemperatur ፦30 °C/55 °C

Fläktar med EC-motorer

Strömförsörjning: 1x230 V / 3x400 V / 50 Hz

Märkeffekt: 0,5 kW ÷ 11,9 kW

Isolationsklass för motorlindning: B/ F (kompatibel med EC-styrenhet)

Lagrets livslängd: L10 = 20000h / L50 = 100000 h

Skyddsklass: IP54/IP55

Verkningsgradsklass: över IE3

Sensor med standard analog utgång (0÷10 V eller 4÷20 mA)

Öppet protokoll RS485 MODBUS-RTU

Min/max arbetstemperatur ፦25 °C/60 °C

Fläktar med AC-motorer

(EVO-M marin utförande)

Strömförsörjning: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz

Märkeffekt: 0,75 kW ÷ 22,5 kW

PTC-skydd

Isolationsklass för motorlindning: F (kompatibel med frekvensomriktare)

Lagrets livslängd: L10 = 20000 h / L50 = 100000 h

Skyddsklass: IP55

Verkningsgradsklass: DVS.2

Styrfrekvensområde för frekvensomformare: 10÷100 Hz

Min/max arbetstemperatur ፦30 °C/55 °C

EFFEKTBEHOV BEROENDE PÅ OMGIVNINGSTEMPERATUR

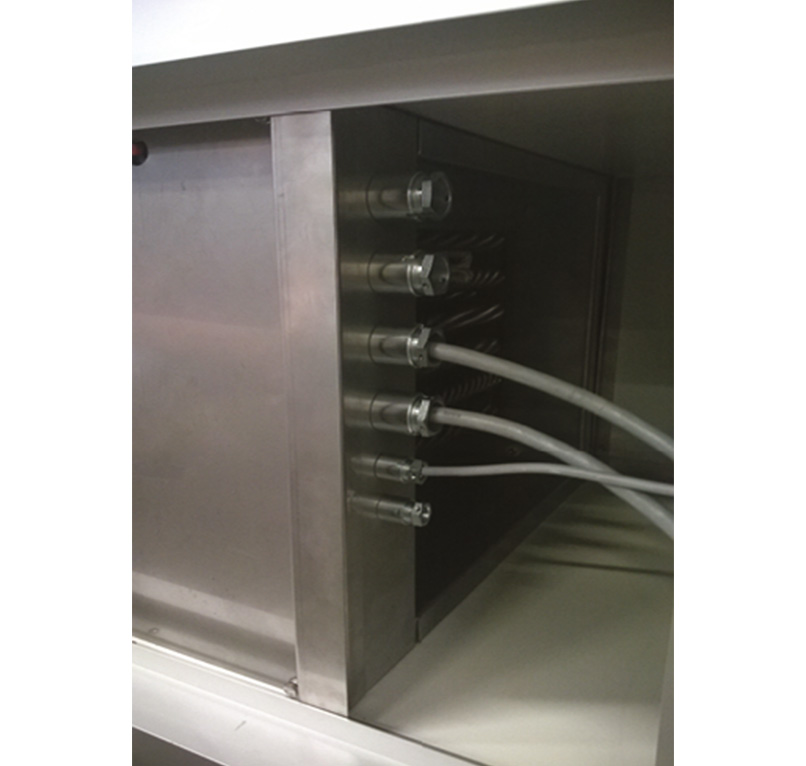

Uppvärmning av tilluften i ventilations- och luftbehandlingssystem

Uppvärmning av processluften i industriella ventilations- och luftbehandlingssystem

Förvärmning av luften vid aggregatinlopp (aggregat i hygieniskt utförande)

Värmeelement med ett eller flera värmesteg

Värmeelement grupperade i sektioner

Värmarens hölje av varmförzinkat stål

Anslutning till kopplingsplint

Värmaren är som standard utrustad med termostat som skyddar mot överhettning

Anslutningar för värmeväxlare

Kabelanslutning till kopplingsplint på aggregatets servicesida

Strömförsörjning: 3x400 V/50 Hz

Min/max värmeeffekt: 4÷168 kW

Min lufthastighet: v = 1,5 m/s

Max tillåten omgivningstemperatur runt värmeelementen: 65 °C

Användning

Indirekt energiåtervinning och fuktöverföring från kondensvatten som fälls ut från frånluften

Indirekt återvinning av sensibel och latent värme från frånluften och överföring av värmeen och fukten till tilluften

Energiåtervinning utan fullständig separering av av tillufts- och frånluftsflöden

Används i tillufts- och frånluftsutrustning

Typer

Kondenserande

Hygroskopisk

Kondenserande

Rotor tillverkad av plana och kurrugerade ark av tunn aluminiumplåt som bildar små kanaler

Frekvensomomriktare styr remväxelns hastighet — möjlighet att reglera återvinningsgraden och skydda roton mot påfrysning av kondenserad vattenånga

Renblåsningssektor som reducerar mängden "förorenad" frånluft som läcker in till tilluften

Borsttätning i rotorns omkrets och i anslutningarna skyddar mot ytterligare otätheter

Odelad rotor upp till 2300 mm diameter och 2500 mm höljeshöjd

Hygroskopisk

Rotor tillverkad av plana och kurrugerade ark av tunn aluminiumplåt med hygroskopisk beläggning som bildar små kanaler

Frekvensomriktare styr remväxelns hastighet — möjlighet att reglera återvinningsgraden och skydda roton mot påfrysning av kondenserad vattenånga

Renblåsningssektor som reducerar mängden "förorenad" frånluft som läcker in till tilluften

Borsttätning i rotorns omkrets och i anslutningarna skyddar mot ytterligare otätheter

Odelad rotor upp till 2300 mm diameter och 2500 mm höljeshöjd

(Överensstämmer med standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)

Kondenserande

Verkningsgrad: upp till 85 %

Växlarens täthet för nominella parametrar: upp till 97 %

Max lufthastighet: 4,5 m/s

Rotorns rotationshastighet: 10 varv/min

Max tryckfall: 450 Pa

Min/max arbetstemperatur፦ 30 °C/+70 °C

Hygroskopisk

Verkningsgrad: upp till 85 %

Växlarens täthet för nominella parametrar: upp till 97 %

Max lufthastighet: 4,5 m/s

Rotorns rotationshastighet: 10 varv/min

Max tryckfall: 450 Pa

Min/max arbetstemperatur : -30 °C/+70 °C

Användning

Minskning av ljudnivån som produceras i aggegatet

Typer

SLC_STD (standard)

SLC_HEFF (högre verkningsgrad)

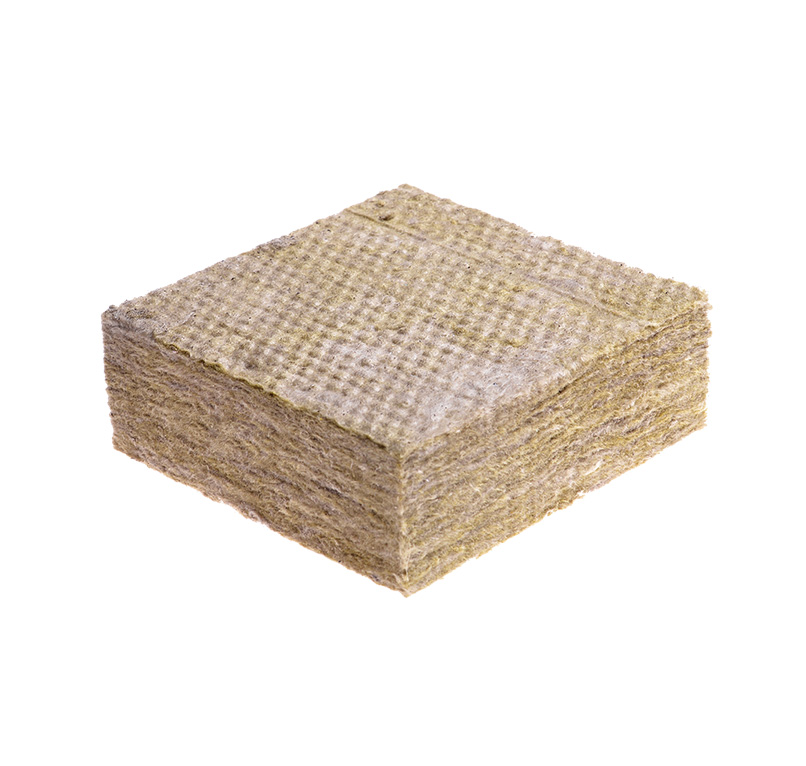

Baffelelement med 100 mm eller 200 mm tjocklek fyllda med icke-brännbart mineralull i brandklass A1

Ytan på isoleringsplattan inklädd med glasfiberfläta

Isoleringsmatta inbyggd i en ram av förzinkad stålplåt eller extra belagd med polyester (EVO-H)

Max lufthastighet: v = 4,5 m/s

Tak/luftintag/avluftshuv

För aggregat i utomhusutförane levereras tak samt luftintag och avluftshuv

För aggregat i utomhusutförane kan delar av vattenavledningssytemet monteras på aggregatets icke-servicesida

Dörr/lås/handtag

Lätthanteriliga lås av servicedörrar och handtag av inspektionsluckor bidrar till ett korrekt och säkert underhåll av enhetrna

Inspektionsfönster

Inspektionsfönster med 200 mm diameter gör att du kan observera interiören under driften.

För komponenter i utomhusutförande finns möjlighet att installera mörkläggningselement

Invändig belysning

Belysning monterad i erfordrade aggregatdelar gör att du kan observera aggregatets interiör genom inspektionsfönstret

Belysningsbrytare monterad på aggregatets utsida

Användning

Komfort luftbehandlingssystem: Tillföra luft med rätt funkthalt

Industriella tillämpningar

Medicinska tillämpningar

Minsta påverkan på den torra temperaturen (DB)

Enkel användning: Bakgrundsbelyst LCD-skärm som informerar om enhetens tillstånd och säkerställer fullständig diagnostik

Tillförlitlighet: Cylindrar med snabbkopplingar för enkelt och snabbt underhåll

Effektivitet: Snabb uppstart, önskad prestanda uppnås på kort tid

Kommunikation: Integrerat kommunikationsprotokoll Modbus®

Typer

Elektrodånggenerator

Luftfunktate med direkt insprutning av teknisk ånga

Elektrodånggenerator

Utvändigt och invändigt hölje av varmförzinkad plåt

Vattencylinder av plast

Komplett styrsystem med styrpanel

Rostfritt fördelningssats

Ångslangar

Kondensvattenledning

Rostskyddsvärmare (utomhusutförande)

Kylfläkt (utomhusutförande)

Kondensvattenpump

Luftfuktare med direkt insprutning av teknisk ånga

Inbyggd reglerventil

Ångtorkare

Avskiljare

Fördelare och ångspjut av rostfritt material

Avvattnare

Rostskyddsvärmare (utomhusutförande)

Kylfläkt (utomhusutförande)

Elektrodånggenerator

Kapacitetsreglering

Verkningsgrad (ångproduktion): 10÷130 kg/h

Spänning: 3x400 V/50 Hz

Eleffektförbrukning: 7,5÷97 kW

Max lufthastighet: v = 4 m/s

Luftfuktare med direkt insprutning av teknisk ånga

Regleringsverkningsgrad: ± 10%

Kontrollsignal: 0÷10 V (24 V AC)

Rekommenderat ångtryck: 0,8 MPa

Tryckområde: 0,15÷4 bar

Max lufthastighet: v = 4 m/s
