Varmförzinkad stålprofil med klädd med rostbeständig beläggning
Plasthörn som tål temperaturer upp till 190°C
Termiska paneler med unik konstruktion, tillverkade av 0,7 mm varmförzinkad stålplåt med hög rostbeständighet
Höljestjocklek 50 mm
Icke-brännbar mineralullsfyllning i klass A1
Paneler fästs i ramen med brytnitar, avtätade med silikon
Inspektionsluckor och -dörrar utrustade med handtag som fästs i höljet med spännlås (standard) eller lås (tillval)

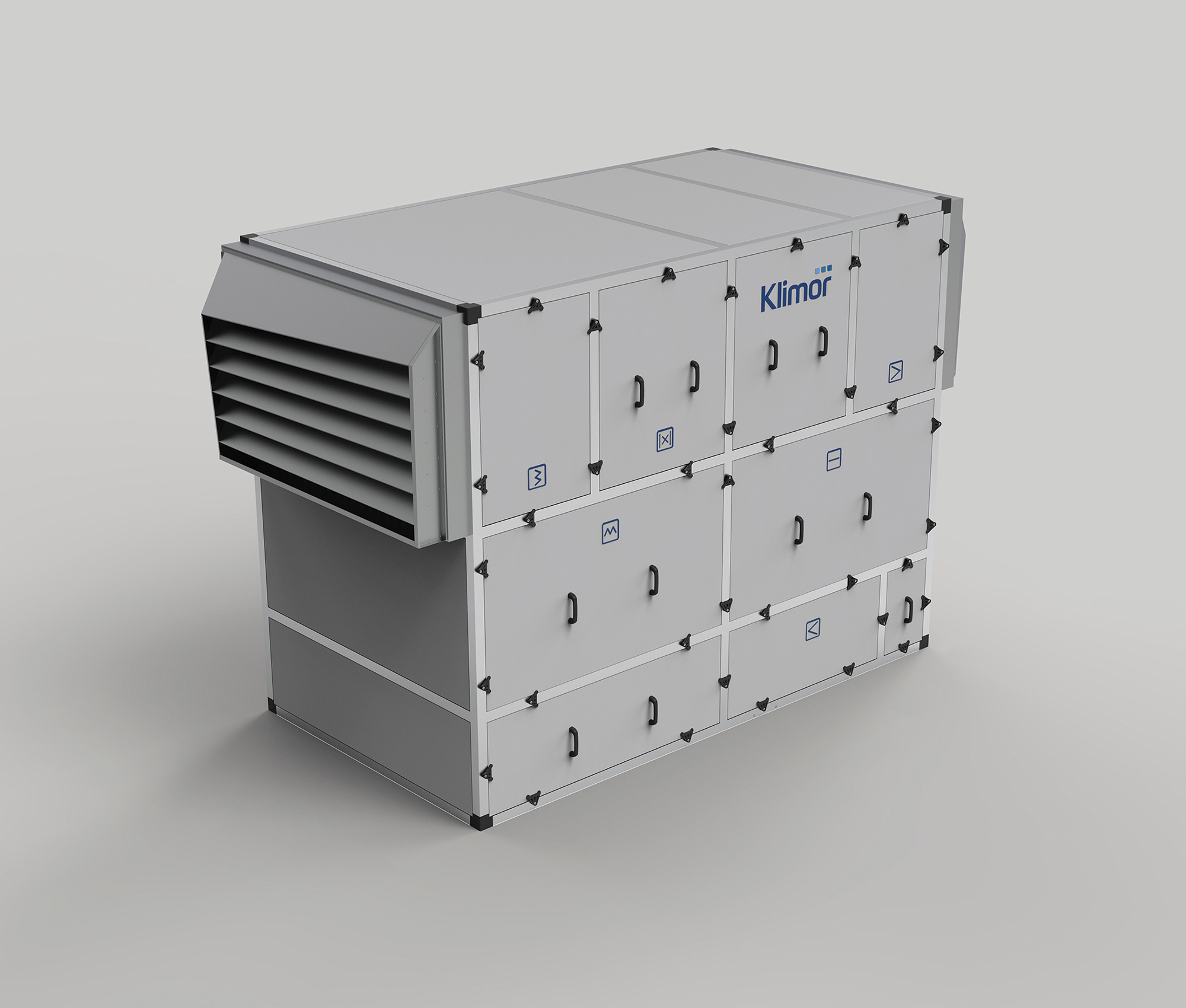

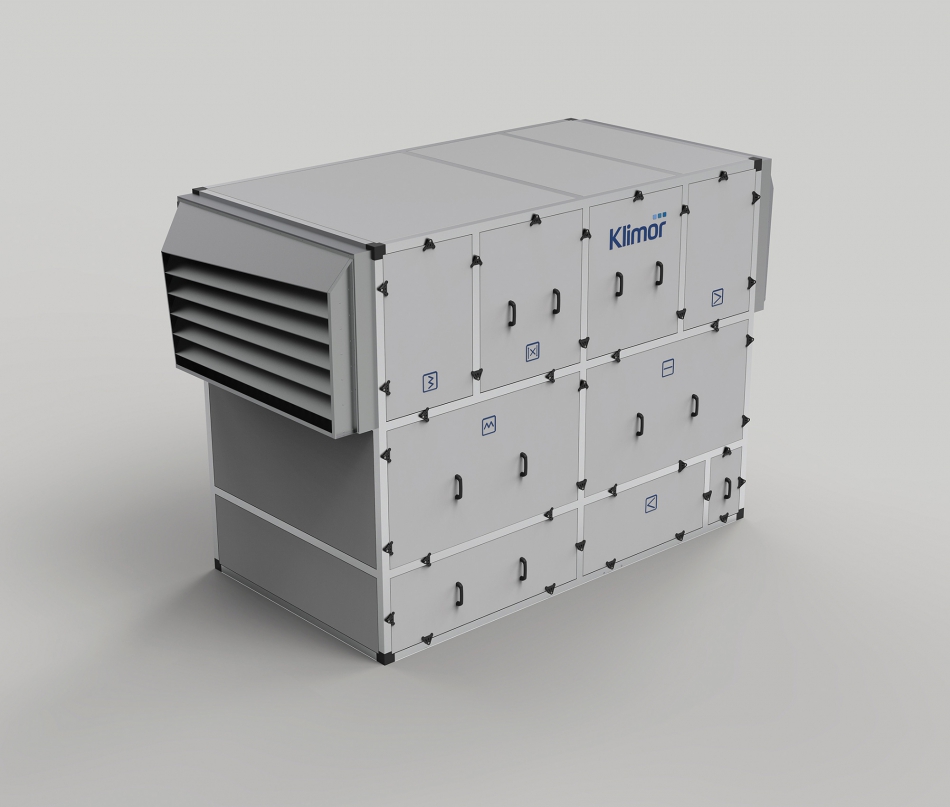

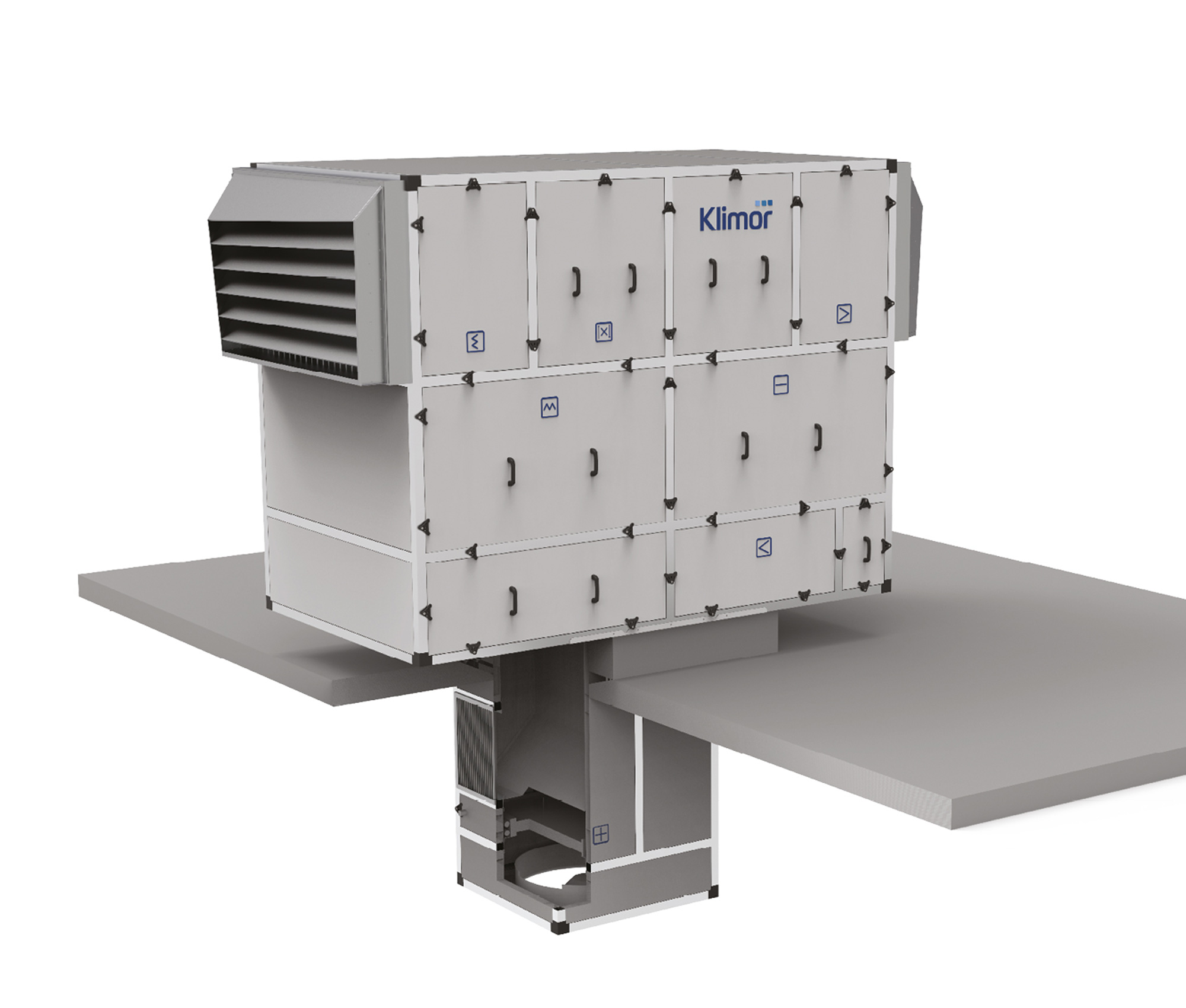

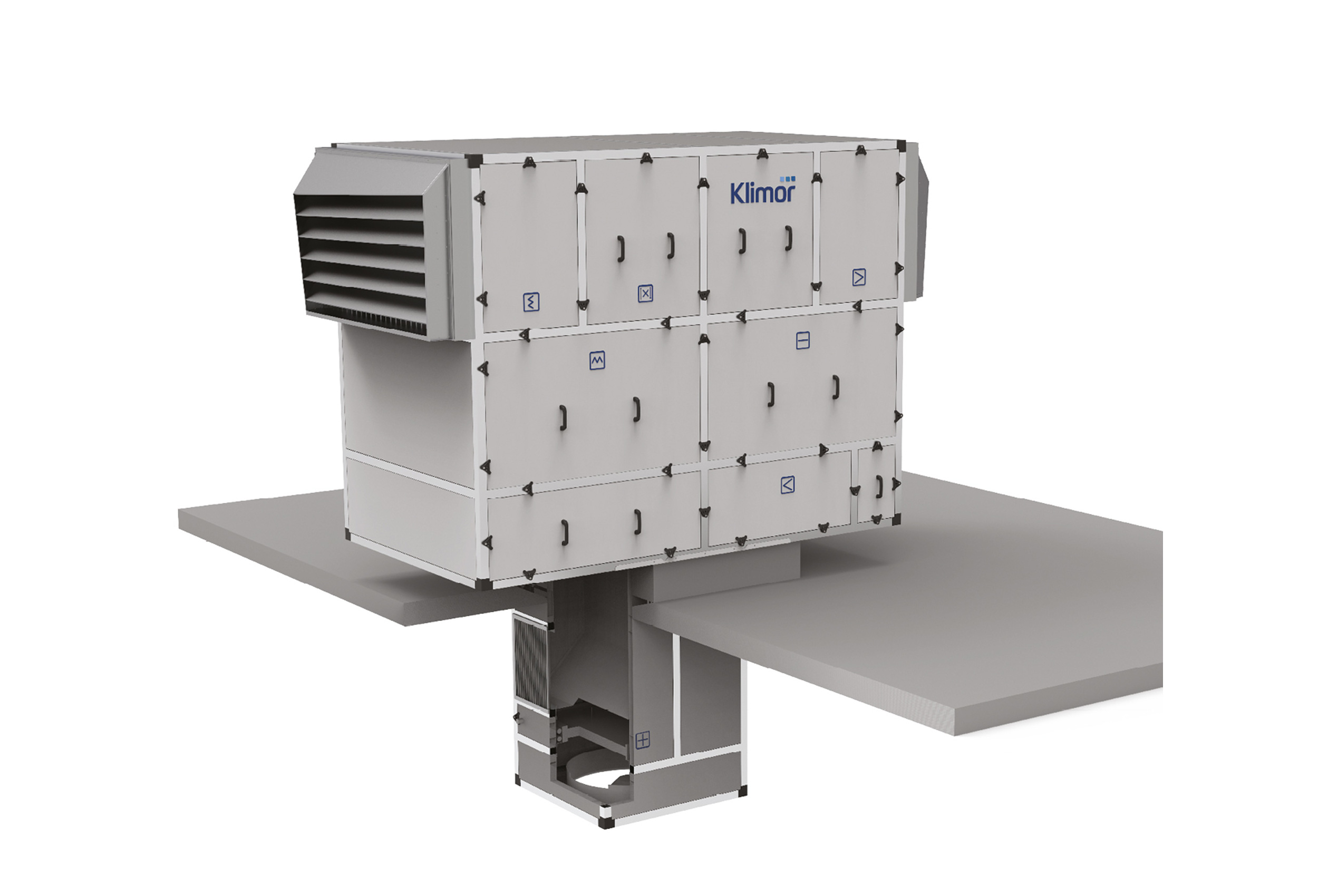

Avtätning mellan lucka och stativ med profiltätning. Höljet är indelat i utomhusenhet i takutförande och inomhusenhet.
Finns inte. Enheterna installeras på en byggkonstruktion
Tillverkade av rostfri stålplåt, fall i tre riktningar, monteras i aggregatdelens golv
Naturgummiisolering på undersidan
Kondensavloppets anslutningar av plast utdragna utanför aggregatet igenom stativprofilen
Universellt vattenlås för under- och övertryck
Tillverkade av varmförzinkad stålplåt med rostbeständig beläggning
Tillverkade i aluminium med drivmekanism dold i en dubbelprofil. Komponenterna för luftintag/avhuv är monterade på spjällen.
Finns inte
Tryckuttagsnipplar monterade i aggregatdelens hölje
Luftintag, avluftshuv, tak
Användning |
Ventilations- och luftbehandlingssystem med standard renhetskrav; förfilter Ventilations- och luftbehandlingssystem med ökade renhetskrav; för- och efterfilter Ventilations- och luftbehandlingssystem med standard- eller särskilda krav på luftrenhet i sista filtreringssteget; för- och efterfilter Eliminering av fettpartiklar och tung smuts (metallfilter) |
|||
Typer |
Metallfilter, kassettfilter Klass G2/ISO COARSE |
Kassettfilter Klass G4 - ISO COARSE Klass M5 - ISOePM10-70% |
Minipleat-kassettfilter Klass M5 - ISOePM10-70% Klass F7 - ISOePM1-60% Klass F9 - ISOePM1-80% |
Påsfilter Klass M5 - ISOePM10-50% Klass F7 - ISOePM2.5-65% Klass F9 - ISOePM1-70%/80% |
Metallfilter |
Stickad metallduk innesluten i en ram av varmförzinkad plåt Montering i 50 mm bred styrskena Högkvalitativt stickat tyg av varmförzinkat stål |
Kassettfilter |
Nätförstärkt plisserad syntetisk textil, inlimmad i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Plisserad syntetisk textil |
Minipleat kassettfilter
|
Filterpaket i minipelatteknik med hot melt avskiljare, inlimmat i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Glasfiber eller syntetiskt tyg (100 % polypropylen) |
Påsfilter |
Ihopsydda påsar som är placerade i fackverk av tråd, inramede i en ram av varmförzinkad plåt Montering i 25 mm bred styrskena, excenterlåsning Treskikts syntetiskt polypropentyg med mikrofibrer |
Metallfilter |
Avskiljningsgrad syntetiskt damm Am = 80 % Sluttryckfall Δp = 120 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 300 °C |
Kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 82% ÷ 92% Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 90÷100°C |
Minipleat-kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 80 °C |
Påsfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 200 Pa÷300 Pa Max lufthastighet v = 3,7÷4,6 m/s Max arbetstemperatur 90÷100 °C
|
Användning
Ventilations- och luftbehandlingssystem med standard renhetskrav; användning av förfilter
Ventilations- och luftbehandlingssystem med standard eller strikt definierade krav på luftrenhet i sista filtreringssteget
Borttagning av föroreningar från luften, inkl. tobaksrök, damm (PM10, PM2,5 — smog), fibrer, hälsoskadliga mikrobiella ämnen, bakterier, mögel, svampar
Fördelar
Betydlig minskning av tryckfallet i jämförelse med mekaniska filter
Betydlig minskning av energibehovet för fläktdrivning
Reducering av fläktljudet
Filterinsatserna är tvättbara, behöver inte bytas
Typer
G4/M5/F7/F9-filterklass relaterad till lufthastighet
Aktiv och passiv version
Kontinuerligt elektrostatiskt laddad (polariserad) aktiv elektronisk platta filtrerar ytan
Joniseringssektionen skapar ett intensivt elektriskt fält som frigör elektroner från molekyler som ”laddar” föroreningar
Den genomströmmande luften frigör de laddade partiklarna som fångas upp av elektrodplattorna
Systemet matas med en högspänningsgenerator. Skyddklass IP65
De samlade elektrodplattorna är demonterbara och därmed lätta att hålla rena
Luftparametrar
Min/max relativ luftfuktighet för strömmande luft 15% ÷ 98%
Maximal lufttemperatur: 70°C
(enl. EN 13053+A1:2011)
JÄMFÖRELSE AV ELEKTROSTATISKA OCH KONVENTIONELLA FILTER
Typ |
EF-filter |
Mekaniska filter |
Sluttryckfall [Pa] |
50 |
450 |
Rekommenderat tryckfall för byte [Pa] |
byte inte nödvändigt |
300 |
Rekonditionering |
fullständig rengöring |
omöjlig |
Bortskaffande |
ej tillämpligt |
på begäran |
Driftkostnader |
rengöring/tvätt |
utbyte och återvinning |
GENOMSNITTLIG VERKNINGSGRAD OCH MOTSVARANDE LUFTTRYCKSFALL
Fronthastighet [m/s] |
Genomsnittlig EM-verkningsgrad |
Tryckfall [Pa] |
3 |
82% |
42 |
2.5 |
90% |
30 |
2 |
95% |
20 |
KLASSIFICERING AV ELEKTROSTATISKA FILTER
D |
80 ÷ 90 |
ePM1 - 80% |
C |
90 ÷ 95 |
ePM1 - 90% |
B |
95 ÷99 |
ePM1 - 95% |
A |
> 99 |
ePM1 - 95% |
D |
80 ÷ 90 |
ePM1 - 80% |
Kylning av tilluften i ventilations- och luftbehandlingssystem
Kylning av processluften i industriella ventilations- och luftbehandlingssystem
Avfuktning av processluften i industriella ventilations- och luftbehandlingssystem
Kopparrör, aluminiumlameller eller extra epoxibelagda (EVO-P)
Enkla eller dubbla växlarsektioner
Hölje av varmförzinkat eller rostfritt stål (EVO-P)
Anslutnings- och samlingsrör av koppar
Antal rader: 2÷10
Lamelldelning: 2,5 mm
Lamelltjocklek: 0,1 mm
Godstjocklek rörslinga: 0,37 mm
Diameter rörslinga: 3/8”÷5/8”
Droppavskiljare monterad efter växlaren
Droppskål med fall i tre riktningar tillverkad av rostfritt stål, monterad aggregatgolvet
Droppskål utrustad med vattenlås av PP
Anslutningar
Anslutningsrör på aggregatets servicesida
Anslutning för framledning placerad i övre delen, oavsett luftflödesriktningen
(uppfyller standarderna: PN-SV 305:2001, PN-SV 1216:2002, PN-SV 13053+A 1:2011)
Köldmediets min avdunstningstemperatur: +3 °C
Köldmediets max arbetstryck: 2,8 MPa = 28 bar (testat vid 32 bar)
Max lufthastighet: v = 4,0 m/s
Möjlighet att välja växlare efter köldmedietyp: R134a, R407c, R410a…
Värden för kyleffekt, tryckförluster och andra parametrar anges i kalkylen från KAD-apparatvalsprogrammet
Möjlighet till individuellt apparatval i efter standardparametrar
Användning
Låg- och medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 2000 Pa
Medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 3000 Pa (marin utförande EVO-M)
Användning av singel fläktar eller enheter bestående av flera fläktar (upp till 6 i sats) beroende på aggregatets storlek och tryck
Typer
Fläktar med AC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar
Fläktar med EC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar
Fläktar med AC-motorer (EVO-M marin utförande): Dubbelverkande radialfläkt med hölje, med bakåtböjda skovlar
Fläktar med AC-motorer
Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet
Direkt drift — fläktrotorn är monterad på motoraxeln
IEC-kompatibel enhastighetsmotor
Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning
Fläktar med EC-motorer
Fläkten och motorn är monterade på en gemensam ram som är placerad i membranen i aggregathöljet
Direkt drift — fläktrotorn är monterad på motoraxeln
IEC-kompatibel enhastighetsmotor
Motor med inbyggd styrning och strmförsörjning
Fläktar med AC-motorer
(EVO-M marin utförande)
Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet
Remdrift
En- eller tvåhastighetsmotor i marin utförande enligt IEC-standarden
Motorn är monterad på en justerbar bas
Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning
Fläktenheten är epoxibehandlad
Fläktar med AC-motorer
Strömförsörjning: 3x400 V/50 Hz
Märkeffekt: 0,75 kW ÷ 15 kW
PTC-skydd
Isolationsklass för motorlindningen: F (kompatibel med frekvensomriktare)
Lagrets livslängd: L10 = 20000 h / L50 = 100000 h
Skyddsklass: IP55
Verkningsgradsklass: DVS.2/IE3
Styrfrekvensområde för frekvensomriktare: 10÷100 Hz
Min/max arbetstemperatur ፦30 °C/55 °C
Fläktar med EC-motorer
Strömförsörjning: 1x230 V / 3x400 V / 50 Hz
Märkeffekt: 0,5 kW ÷ 11,9 kW
Isolationsklass för motorlindning: B/ F (kompatibel med EC-styrenhet)
Lagrets livslängd: L10 = 20000h / L50 = 100000 h
Skyddsklass: IP54/IP55
Verkningsgradsklass: över IE3
Sensor med standard analog utgång (0÷10 V eller 4÷20 mA)
Öppet protokoll RS485 MODBUS-RTU
Min/max arbetstemperatur ፦25 °C/60 °C
Fläktar med AC-motorer
(EVO-M marin utförande)
Strömförsörjning: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Märkeffekt: 0,75 kW ÷ 22,5 kW
PTC-skydd
Isolationsklass för motorlindning: F (kompatibel med frekvensomriktare)
Lagrets livslängd: L10 = 20000 h / L50 = 100000 h
Skyddsklass: IP55
Verkningsgradsklass: DVS.2
Styrfrekvensområde för frekvensomformare: 10÷100 Hz
Min/max arbetstemperatur ፦30 °C/55 °C
EFFEKTBEHOV BEROENDE PÅ OMGIVNINGSTEMPERATUR
Max temperatur °C |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
P/PN % |
105 |
102 |
100 |
97 |
93 |
87 |
82 |
Direkt energiåtervinning från frånluften och överföring till tilluften utan fuktåtervinning
Separering av till- och frånluftsflöden
Används i till-/frånluftsaggregat i vertikalt eller horisontellt utförande
Korsströmsplattvärmeväxlare
Lamellpaket är tillverkat av extruderade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflödet
100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller ”avstängning” av energiåtervinningen / skydd av växlaren mot påfrysning
Droppavskiljare och droppskål med fall i tre riktningar, installerad i aggregatgolvet
Droppskål utrustad med vattenlås av PP
Motströmsplattvärmeväxlare
Lamellpaket är tillverkat av extruderade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflödet
100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller ”avstängning” av energiåtervinningen / skydd av växlaren mot påfrysning
Droppavskiljare och droppskål med fall i tre riktningar, installerad i aggregatgolvet
Droppskål utrustad med vattenlås av PP
(Uppfyller standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)
Korsströmsplattvärmeväxlare
Max luftmängd: 60 000÷70 000 m3/h
Värmeåtervinningens verkningsgrad: upp till 75%
Växlarens täthet för nominella parametrar: upp till 99,9 %
Max lufthastighet: 4,5 m/s
Max tryckförlust: 450 Pa
Tillåten tryckdifferens: 2000 Pa
Min /max arbetstemperatur ፦40 °C/+80 °C
Motströmsplattvärmeväxlare
Max luftmängd: 20 000 m3/h
Värmeåtervinningens verkningsgrad: upp till 92 %
Växlarens täthet för nominella parametrar: upp till 99,5 %
Max lufthastighet: 4,5 m/s
Max tryckförlust: 400 Pa
Tillåten tryckdifferens: 800 Pa
Min /max arbetstemperatur ፦40 °C/+80 °C
Aggregatstorlek |
Luftflöde |
Utomhusdel |
Inomhusdel |
|||||||||
min |
max |
B |
H |
L |
Vikt |
B1 |
H1* |
H2* |
L1 |
øD |
Vikt |
|
|
m3/h |
m3/h |
mm |
mm |
mm |
kg |
mm |
mm |
mm |
mm |
mm |
kg |
EVO-RX 0500 |
3750 |
5750 |
1300 |
1950 |
2560 |
165 |
950 |
1650 |
510 |
950 |
630 |
534 |
EVO-RX 0800 |
6000 |
9200 |
1650 |
2360 |
2970 |
196 |
1050 |
1650 |
510 |
1050 |
800 |
835 |
