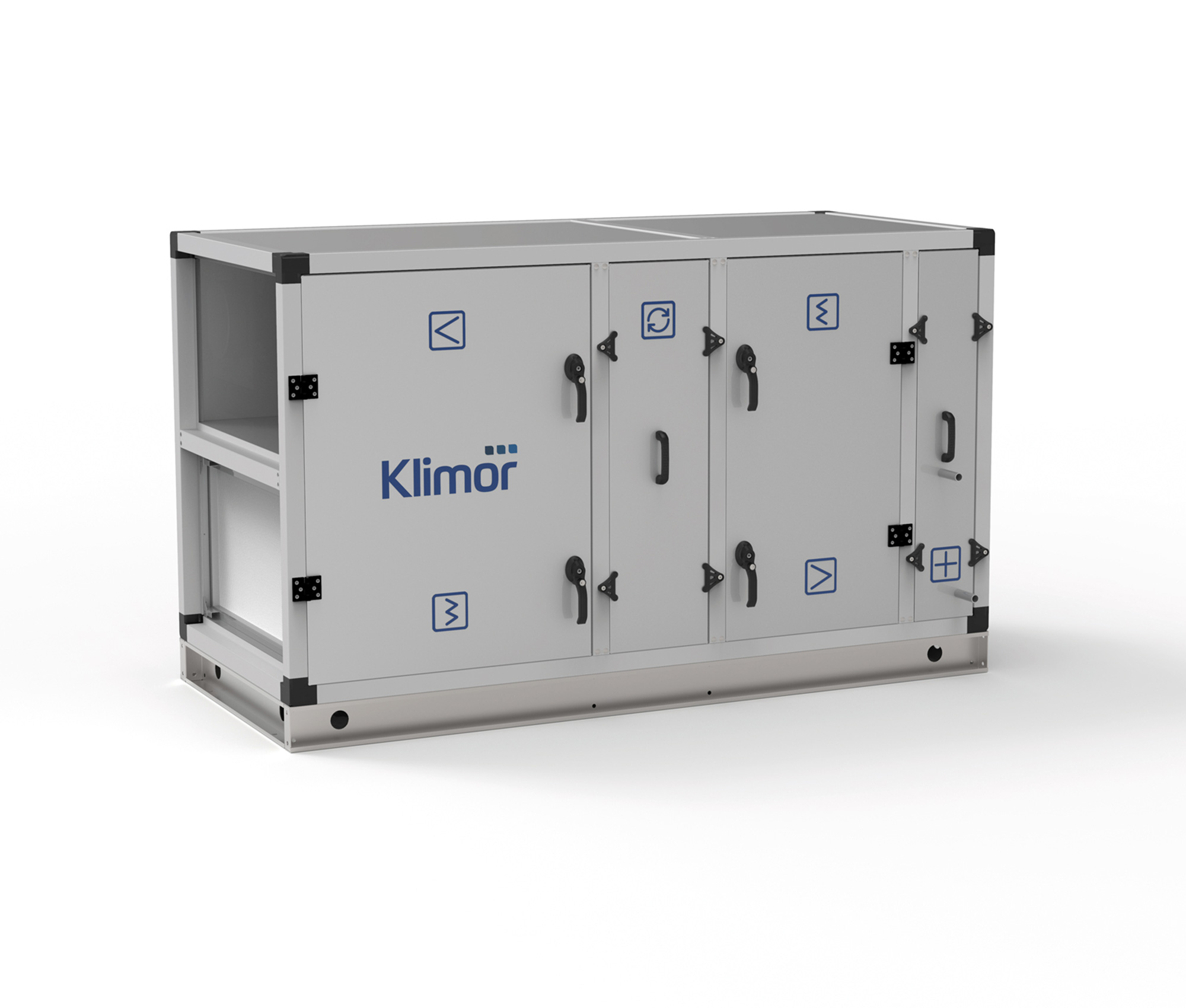

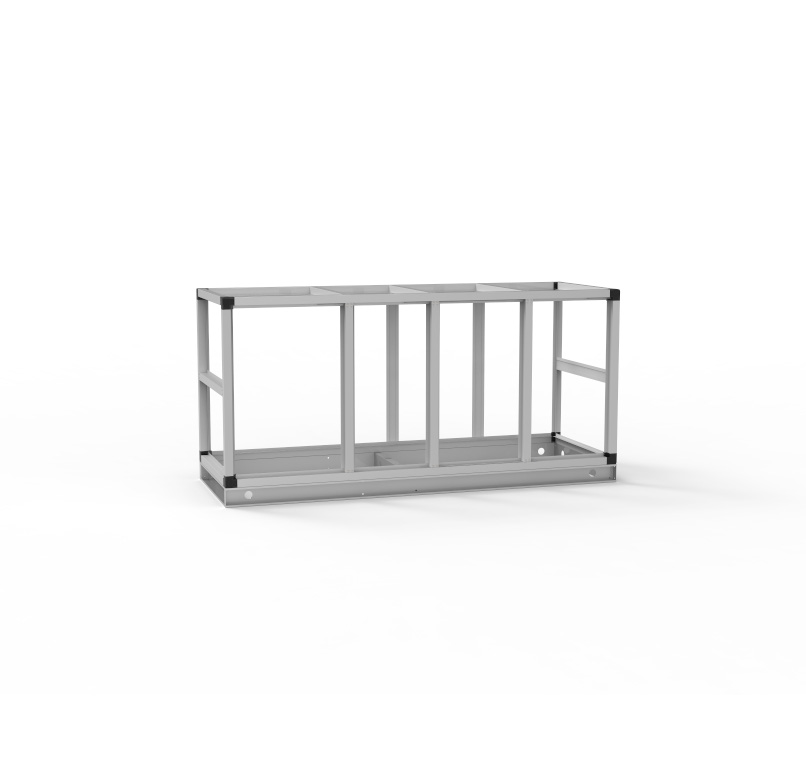

Två profilvarianter: varmförzinkat stål eller komposit med reducerad värmeledningsförmåga
Bryta värmebryggan
Ökad värmeisolering
Ekonomiska fördelar
Färdiga hörn

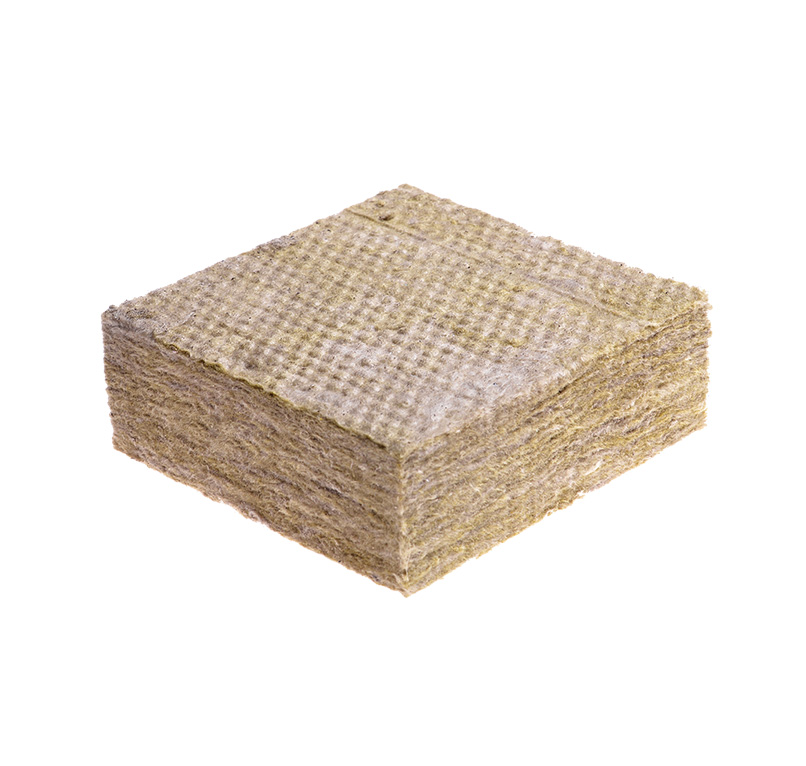

50 mm brandsäker mineralull av klass A1
Direktdrivna fläktar, enkla eller i grupper

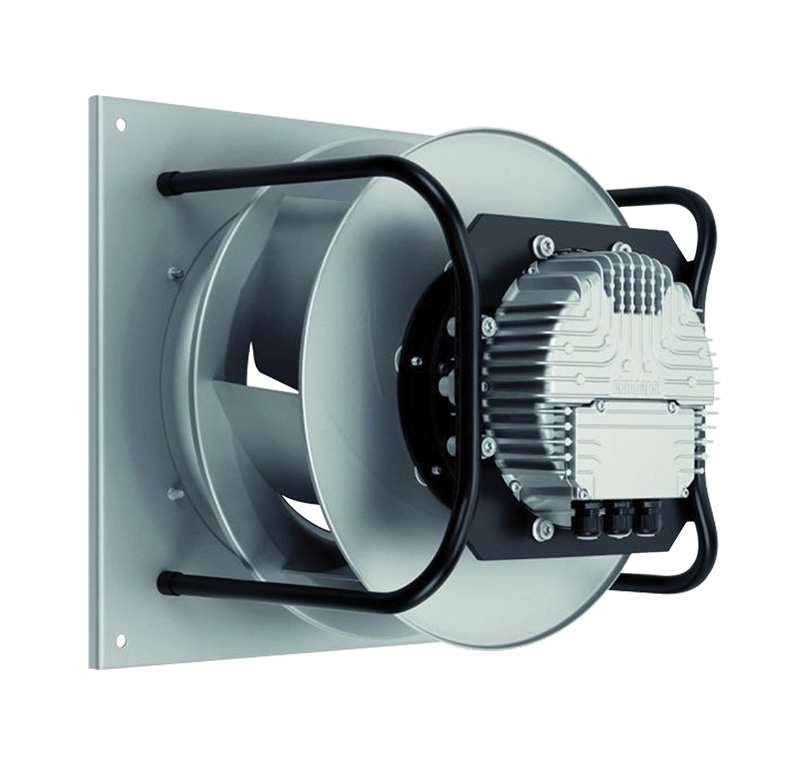

Energieffektiva EC-motorer
Hög värmeåtervinningsverkningsgrad och optimalt luftflödesmotstånd

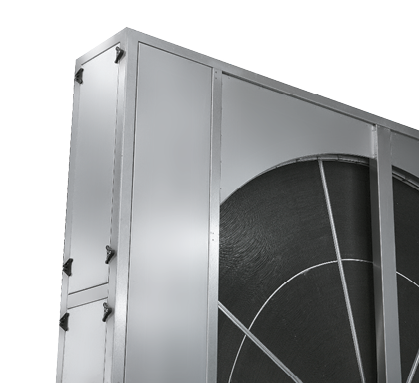

Roterande värmeväxlare med verkningsgrad på upp till 80%
Korsströms-/motsströmsvärmeväxlare med verkningsgrad på upp till 92%
100% by-pass som möjliggör frikylning
Tryckbaserat frostskydd för att öka värmeåtervinningens effektivitet
Varmförzinkade stålpaneler i klass C4
Kompositprofil eller varmförzinkad stålprofil med klädd med rostskyddande beläggning / hörn i värmebeständigt plastmaterial upp till 190 °C

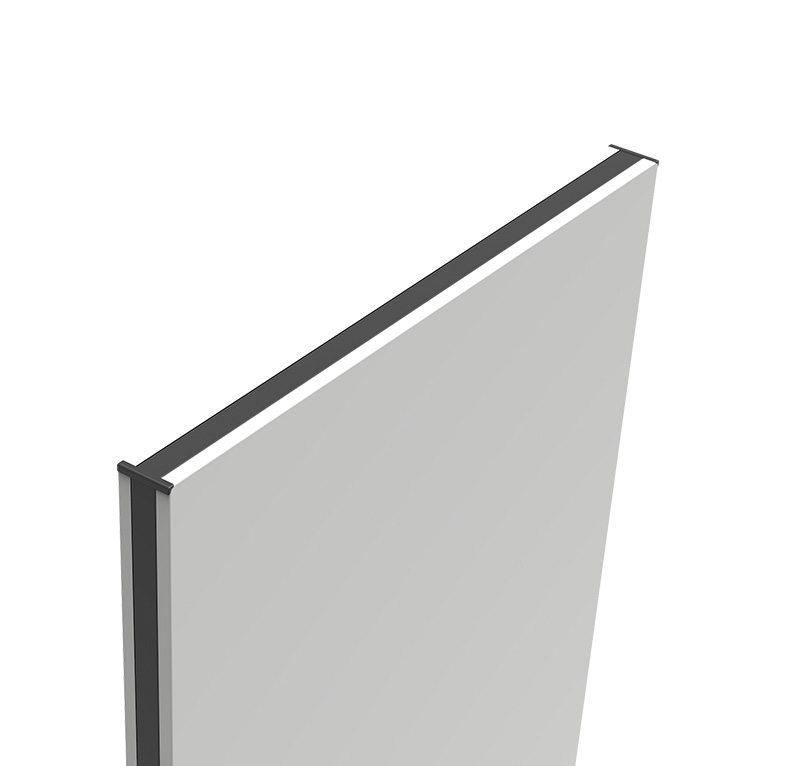

Termiska paneler med unik konstruktion av 0,7 mm varmförzinkad stålplåt

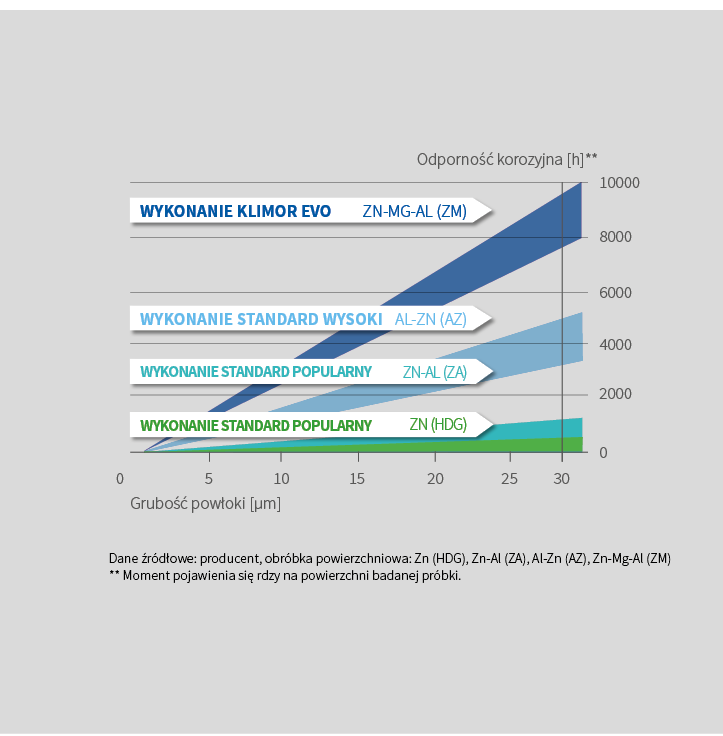

Rostskyddande beläggning
Höljestjocklek 50 mm (golv 70 mm)
Icke-brännbar mineralullsfyllning i klass A1
Luckor fästs i stativet med brytningsnitar, fyllda med tätningsmaterial
Inspektionsluckor och -dörrar, utrustade med handtag som fästs i höljet med spännlås (standard) eller lås (tillval)
Avtätning mellan luckor och stativ med profiltätning
Fötter (för storlek 5100-0300) och bockad ram (för storlek 5100-5610) av varmförzinkad stålplåt med rostskyddande beläggning
Höjd 120 mm
Tillverkade av förzinkad stålplåt med rostskyddande beläggning eller av rostfritt stål
Tillverkade av aluminium med drivmekanism dold i dubbelprofilen
Flexibla anslutningar med profiler för kanalanslutning
Tryckuttagsnipplar monterade i aggregatdelens hölje
Lågspännings LED-belysning och runda inspektionsfönster (tillval)
Användning |
Ventilations- och luftbehandlingssystem med standard renhetskrav; förfilter Ventilations- och luftbehandlingssystem med ökade renhetskrav; för- och efterfilter Ventilations- och luftbehandlingssystem med standard- eller särskilda krav på luftrenhet i sista filtreringssteget; för- och efterfilter Eliminering av fettpartiklar och tung smuts (metallfilter) |
|||
Typer |
Metallfilter, kassettfilter Klass G2/ISO COARSE |
Kassettfilter Klass G4 - ISO COARSE Klass M5 - ISOePM10-70% |
Minipleat-kassettfilter Klass M5 - ISOePM10-70% Klass F7 - ISOePM1-60% Klass F9 - ISOePM1-80% |
Påsfilter Klass M5 - ISOePM10-50% Klass F7 - ISOePM2.5-65% Klass F9 - ISOePM1-70%/80% |
Metallfilter |
Stickad metallduk innesluten i en ram av varmförzinkad plåt Montering i 50 mm bred styrskena Högkvalitativt stickat tyg av varmförzinkat stål |
Kassettfilter |
Nätförstärkt plisserad syntetisk textil, inlimmad i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Plisserad syntetisk textil |
Minipleat kassettfilter
|
Filterpaket i minipelatteknik med hot melt avskiljare, inlimmat i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Glasfiber eller syntetiskt tyg (100 % polypropylen) |
Påsfilter |
Ihopsydda påsar som är placerade i fackverk av tråd, inramede i en ram av varmförzinkad plåt Montering i 25 mm bred styrskena, excenterlåsning Treskikts syntetiskt polypropentyg med mikrofibrer |
Metallfilter |
Avskiljningsgrad syntetiskt damm Am = 80 % Sluttryckfall Δp = 120 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 300 °C |
Kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 82% ÷ 92% Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 90÷100°C |
Minipleat-kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 80 °C |
Påsfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 200 Pa÷300 Pa Max lufthastighet v = 3,7÷4,6 m/s Max arbetstemperatur 90÷100 °C
|
Användning
Ventilations- och luftbehandlingssystem med standard renhetskrav; användning av förfilter
Ventilations- och luftbehandlingssystem med standard eller strikt definierade krav på luftrenhet i sista filtreringssteget
Borttagning av föroreningar från luften, inkl. tobaksrök, damm (PM10, PM2,5 — smog), fibrer, hälsoskadliga mikrobiella ämnen, bakterier, mögel, svampar
Fördelar
Betydlig minskning av tryckfallet i jämförelse med mekaniska filter
Betydlig minskning av energibehovet för fläktdrivning
Reducering av fläktljudet
Filterinsatserna är tvättbara, behöver inte bytas
Typer
G4/M5/F7/F9-filterklass relaterad till lufthastighet
Aktiv och passiv version
Kontinuerligt elektrostatiskt laddad (polariserad) aktiv elektronisk platta filtrerar ytan
Joniseringssektionen skapar ett intensivt elektriskt fält som frigör elektroner från molekyler som ”laddar” föroreningar
Den genomströmmande luften frigör de laddade partiklarna som fångas upp av elektrodplattorna
Systemet matas med en högspänningsgenerator. Skyddklass IP65
De samlade elektrodplattorna är demonterbara och därmed lätta att hålla rena
Luftparametrar
Min/max relativ luftfuktighet för strömmande luft 15% ÷ 98%
Maximal lufttemperatur: 70°C
(enl. EN 13053+A1:2011)
JÄMFÖRELSE AV ELEKTROSTATISKA OCH KONVENTIONELLA FILTER
Typ |
EF-filter |
Mekaniska filter |
Sluttryckfall [Pa] |
50 |
450 |
Rekommenderat tryckfall för byte [Pa] |
byte inte nödvändigt |
300 |
Rekonditionering |
fullständig rengöring |
omöjlig |
Bortskaffande |
ej tillämpligt |
på begäran |
Driftkostnader |
rengöring/tvätt |
utbyte och återvinning |
GENOMSNITTLIG VERKNINGSGRAD OCH MOTSVARANDE LUFTTRYCKSFALL
Fronthastighet [m/s] |
Genomsnittlig EM-verkningsgrad |
Tryckfall [Pa] |
3 |
82% |
42 |
2.5 |
90% |
30 |
2 |
95% |
20 |
KLASSIFICERING AV ELEKTROSTATISKA FILTER
D |
80 ÷ 90 |
ePM1 - 80% |
C |
90 ÷ 95 |
ePM1 - 90% |
B |
95 ÷99 |
ePM1 - 95% |
A |
> 99 |
ePM1 - 95% |
D |
80 ÷ 90 |
ePM1 - 80% |
Användning |
Ventilations- och luftbehandlingssystem med standard renhetskrav; förfilter Ventilations- och luftbehandlingssystem med ökade renhetskrav; för- och efterfilter Ventilations- och luftbehandlingssystem med standard- eller särskilda krav på luftrenhet i sista filtreringssteget; för- och efterfilter Eliminering av fettpartiklar och tung smuts (metallfilter) |
|||
Typer |
Metallfilter, kassettfilter Klass G2/ISO COARSE |
Kassettfilter Klass G4 - ISO COARSE Klass M5 - ISOePM10-70% |
Minipleat-kassettfilter Klass M5 - ISOePM10-70% Klass F7 - ISOePM1-60% Klass F9 - ISOePM1-80% |
Påsfilter Klass M5 - ISOePM10-50% Klass F7 - ISOePM2.5-65% Klass F9 - ISOePM1-70%/80% |
Metallfilter |
Stickad metallduk innesluten i en ram av varmförzinkad plåt Montering i 50 mm bred styrskena Högkvalitativt stickat tyg av varmförzinkat stål |
Kassettfilter |
Nätförstärkt plisserad syntetisk textil, inlimmad i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Plisserad syntetisk textil |
Minipleat kassettfilter |
Filterpaket i minipelatteknik med hot melt avskiljare, inlimmat i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Glasfiber eller syntetiskt tyg (100 % polypropylen) |
Påsfilter |
Ihopsydda påsar som är placerade i fackverk av tråd, inramede i en ram av varmförzinkad plåt Montering i 25 mm bred styrskena, excenterlåsning Treskikts syntetiskt polypropentyg med mikrofibrer |
Metallfilter |
Avskiljningsgrad syntetiskt damm Am = 80 % Sluttryckfall Δp = 120 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 300 °C |
Kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 82% ÷ 92% Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 90÷100°C |
Minipleat-kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 80 °C |
Påsfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 200 Pa÷300 Pa Max lufthastighet v = 3,7÷4,6 m/s Max arbetstemperatur 90÷100 °C
|
Kylning av tilluften i ventilations- och luftbehandlingssystem
Kylning av processluften i industriella ventilations- och luftbehandlingssystem
Avfuktning av processluften i industriella ventilations- och luftbehandlingssystem
Kopparrör, aluminiumlameller eller extra epoxibelagda (EVO-P)
Enkla eller dubbla växlarsektioner
Hölje av varmförzinkat eller rostfritt stål (EVO-P)
Anslutnings- och samlingsrör av koppar
Antal rader: 2÷10
Lamelldelning: 2,5 mm
Lamelltjocklek: 0,1 mm
Godstjocklek rörslinga: 0,37 mm
Diameter rörslinga: 3/8”÷5/8”
Droppavskiljare monterad efter växlaren
Droppskål med fall i tre riktningar tillverkad av rostfritt stål, monterad aggregatgolvet
Droppskål utrustad med vattenlås av PP
Anslutningar
Anslutningsrör på aggregatets servicesida
Anslutning för framledning placerad i övre delen, oavsett luftflödesriktningen
(uppfyller standarderna: PN-SV 305:2001, PN-SV 1216:2002, PN-SV 13053+A 1:2011)
Köldmediets min avdunstningstemperatur: +3 °C
Köldmediets max arbetstryck: 2,8 MPa = 28 bar (testat vid 32 bar)
Max lufthastighet: v = 4,0 m/s
Möjlighet att välja växlare efter köldmedietyp: R134a, R407c, R410a…
Värden för kyleffekt, tryckförluster och andra parametrar anges i kalkylen från KAD-apparatvalsprogrammet
Möjlighet till individuellt apparatval i efter standardparametrar
Användning
Låg- och medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 2000 Pa
Medeltrycks ventilations- och luftbehandlingssystem med totalt tryck på upp till 3000 Pa (marin utförande EVO-M)
Användning av singel fläktar eller enheter bestående av flera fläktar (upp till 6 i sats) beroende på aggregatets storlek och tryck
Typer
Fläktar med AC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar
Fläktar med EC-motorer: Friblåsande radialfläkt utan hölje, av PLUG-typ, med bakåtböjda skovlar
Fläktar med AC-motorer (EVO-M marin utförande): Dubbelverkande radialfläkt med hölje, med bakåtböjda skovlar
Fläktar med AC-motorer
Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet
Direkt drift — fläktrotorn är monterad på motoraxeln
IEC-kompatibel enhastighetsmotor
Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning
Fläktar med EC-motorer
Fläkten och motorn är monterade på en gemensam ram som är placerad i membranen i aggregathöljet
Direkt drift — fläktrotorn är monterad på motoraxeln
IEC-kompatibel enhastighetsmotor
Motor med inbyggd styrning och strmförsörjning
Fläktar med AC-motorer
(EVO-M marin utförande)
Fläkten och motorn är monterade på en gemensam ram som vilar på vibrationsdämpare för att isolera vibrationer från aggregathöljet
Remdrift
En- eller tvåhastighetsmotor i marin utförande enligt IEC-standarden
Motorn är monterad på en justerbar bas
Motorn är anpassad för strömförsörjning via frekvensomriktare — tillvalsutrustning
Fläktenheten är epoxibehandlad
Fläktar med AC-motorer
Strömförsörjning: 3x400 V/50 Hz
Märkeffekt: 0,75 kW ÷ 15 kW
PTC-skydd
Isolationsklass för motorlindningen: F (kompatibel med frekvensomriktare)
Lagrets livslängd: L10 = 20000 h / L50 = 100000 h
Skyddsklass: IP55
Verkningsgradsklass: DVS.2/IE3
Styrfrekvensområde för frekvensomriktare: 10÷100 Hz
Min/max arbetstemperatur ፦30 °C/55 °C
Fläktar med EC-motorer
Strömförsörjning: 1x230 V / 3x400 V / 50 Hz
Märkeffekt: 0,5 kW ÷ 11,9 kW
Isolationsklass för motorlindning: B/ F (kompatibel med EC-styrenhet)
Lagrets livslängd: L10 = 20000h / L50 = 100000 h
Skyddsklass: IP54/IP55
Verkningsgradsklass: över IE3
Sensor med standard analog utgång (0÷10 V eller 4÷20 mA)
Öppet protokoll RS485 MODBUS-RTU
Min/max arbetstemperatur ፦25 °C/60 °C
Fläktar med AC-motorer
(EVO-M marin utförande)
Strömförsörjning: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Märkeffekt: 0,75 kW ÷ 22,5 kW
PTC-skydd
Isolationsklass för motorlindning: F (kompatibel med frekvensomriktare)
Lagrets livslängd: L10 = 20000 h / L50 = 100000 h
Skyddsklass: IP55
Verkningsgradsklass: DVS.2
Styrfrekvensområde för frekvensomformare: 10÷100 Hz
Min/max arbetstemperatur ፦30 °C/55 °C
EFFEKTBEHOV BEROENDE PÅ OMGIVNINGSTEMPERATUR
Max temperatur °C |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
P/PN % |
105 |
102 |
100 |
97 |
93 |
87 |
82 |
Uppvärmning av tilluften i ventilations- och luftbehandlingssystem
Uppvärmning av processluften i industriella ventilations- och luftbehandlingssystem
Förvärmning av luften vid aggregatinlopp (aggregat i hygieniskt utförande)
Värmeelement med ett eller flera värmesteg
Värmeelement grupperade i sektioner
Värmarens hölje av varmförzinkat stål
Anslutning till kopplingsplint
Värmaren är som standard utrustad med termostat som skyddar mot överhettning
Anslutningar för värmeväxlare
Kabelanslutning till kopplingsplint på aggregatets servicesida
Strömförsörjning: 3x400 V/50 Hz
Min/max värmeeffekt: 4÷168 kW
Min lufthastighet: v = 1,5 m/s
Max tillåten omgivningstemperatur runt värmeelementen: 65 °C
Användning
Indirekt energiåtervinning och fuktöverföring från kondensvatten som fälls ut från frånluften
Indirekt återvinning av sensibel och latent värme från frånluften och överföring av värmeen och fukten till tilluften
Energiåtervinning utan fullständig separering av av tillufts- och frånluftsflöden
Används i tillufts- och frånluftsutrustning
Typer
Kondenserande
Hygroskopisk
Kondenserande
Rotor tillverkad av plana och kurrugerade ark av tunn aluminiumplåt som bildar små kanaler
Frekvensomomriktare styr remväxelns hastighet — möjlighet att reglera återvinningsgraden och skydda roton mot påfrysning av kondenserad vattenånga
Renblåsningssektor som reducerar mängden "förorenad" frånluft som läcker in till tilluften
Borsttätning i rotorns omkrets och i anslutningarna skyddar mot ytterligare otätheter
Odelad rotor upp till 2300 mm diameter och 2500 mm höljeshöjd
Hygroskopisk
Rotor tillverkad av plana och kurrugerade ark av tunn aluminiumplåt med hygroskopisk beläggning som bildar små kanaler
Frekvensomriktare styr remväxelns hastighet — möjlighet att reglera återvinningsgraden och skydda roton mot påfrysning av kondenserad vattenånga
Renblåsningssektor som reducerar mängden "förorenad" frånluft som läcker in till tilluften
Borsttätning i rotorns omkrets och i anslutningarna skyddar mot ytterligare otätheter
Odelad rotor upp till 2300 mm diameter och 2500 mm höljeshöjd
(Överensstämmer med standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)
Kondenserande
Verkningsgrad: upp till 85 %
Växlarens täthet för nominella parametrar: upp till 97 %
Max lufthastighet: 4,5 m/s
Rotorns rotationshastighet: 10 varv/min
Max tryckfall: 450 Pa
Min/max arbetstemperatur፦ 30 °C/+70 °C
Hygroskopisk
Verkningsgrad: upp till 85 %
Växlarens täthet för nominella parametrar: upp till 97 %
Max lufthastighet: 4,5 m/s
Rotorns rotationshastighet: 10 varv/min
Max tryckfall: 450 Pa
Min/max arbetstemperatur : -30 °C/+70 °C
Direkt energiåtervinning från frånluften och överföring till tilluften utan fuktåtervinning
Separering av till- och frånluftsflöden
Används i till- och frånluftsaggregat med vertikalt och horisontellt utförande
Korsströmsplattvärmeväxlare
Lamellpaket tillverkat av präglade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflöden
100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller avständning av energiåtervinningen/skydd av växlaren mot påfrysning
Droppavskiljare och droppskål med fall i tre riktningar monterad i aggetagtgolvet
Droppskål utrustad med vattenlås av PP
Motströmsplattvärmeväxlare
Lamellpaket tillverkat av präglade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflöden
100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller avständning av energiåtervinningen/skydd av växlaren mot påfrysning
Droppavskiljare och droppskål med fall i tre riktningar monterad i aggetagtgolvet
Droppskål utrustad med vattenlås av PP
(Överensstämmer med standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)
Korsströmsplattvärmeväxlare
Max luftmängd : 60 000÷70 000 m3/h
Värmeåtervinningens verkningsgrad: upp till 75%
Växlarens täthet för nominella parametrar: upp till 99,9%
Max lufthastighet: 4,5 m/s
Max tryckförlust: 450 Pa
Tillåten tryckdifferens: 2000 Pa
Min /max arbetstemperatur: -40 °C/+80 °C
Motströmsplattvärmeväxlare
Max luftmängd: 20 000 m3/h
Värmeåtervinningens verkningsgrad: upp till 92 %
Växlarens täthet för nominella parametrar: upp till 99,5 %
Max lufthastighet: 4,5 m/s
Max tryckförlust: 400 Pa
Tillåten tryckdifferens: 800 Pa
Min /max arbetstemperatur: -40 °C/+80 °C
Användning
Minskning av ljudnivån som produceras i aggegatet
Typer
SLC_STD (standard)
SLC_HEFF (högre verkningsgrad)
Baffelelement med 100 mm eller 200 mm tjocklek fyllda med icke-brännbart mineralull i brandklass A1
Ytan på isoleringsplattan inklädd med glasfiberfläta
Isoleringsmatta inbyggd i en ram av förzinkad stålplåt eller extra belagd med polyester (EVO-H)
Max lufthastighet: v = 4,5 m/s
Tak/luftintag/avluftshuv
För aggregat i utomhusutförane levereras tak samt luftintag och avluftshuv
För aggregat i utomhusutförane kan delar av vattenavledningssytemet monteras på aggregatets icke-servicesida
Dörr/lås/handtag
Lätthanteriliga lås av servicedörrar och handtag av inspektionsluckor bidrar till ett korrekt och säkert underhåll av enhetrna
Inspektionsfönster
Inspektionsfönster med 200 mm diameter gör att du kan observera interiören under driften.
För komponenter i utomhusutförande finns möjlighet att installera mörkläggningselement
Invändig belysning
Belysning monterad i erfordrade aggregatdelar gör att du kan observera aggregatets interiör genom inspektionsfönstret
Belysningsbrytare monterad på aggregatets utsida
STORLEK |
VMIN |
VOPT |
VMAKS |
UTVÄNDIGA MÅTT |
|||||
TILL- ELLER FRÅNLUFTSAGGREGAT |
TILL- OCH FRÅNLUFTSAGGREGAT |
||||||||
W |
H |
HTOT |
W1 |
H1 |
H1TOT |
||||
5100 |
778 |
1450 |
3499 |
700 |
500 |
620 |
1400 |
950 |
1070 |
3200 |
1102 |
2250 |
4957 |
950 |
500 |
620 |
1900 |
950 |
1070 |
0300 |
1408 |
2800 |
6334 |
950 |
600 |
720 |
2400 |
1150 |
1270 |
0400 |
1822 |
3750 |
8197 |
1200 |
600 |
720 |
2400 |
1150 |
1270 |
2500 |
2419 |
500 |
10886 |
1300 |
700 |
8920 |
2600 |
1350 |
1470 |
0600 |
2 851 |
5 900 |
12 830 |
1 300 |
800 |
920 |
2 600 |
1 550 |
1 670 |
0700 |
3 326 |
7 000 |
14 969 |
1 500 |
800 |
920 |
3 000 |
1 550 |
1 670 |
5800 |
4 082 |
8 300 |
18 371 |
1 500 |
950 |
1070 |
3 000 |
1 850 |
1 970 |
0010 |
4 666 |
9 700 |
20 995 |
1 700 |
950 |
1 070 |
3 400 |
1 850 |
1 970 |
5310 |
6 487 |
13 400 |
29 192 |
1 800 |
1 200 |
1 320 |
3 600 |
2 350 |
2 470 |
5610 |
7 934 |
16 500 |
35 705 |
2 000 |
1 300 |
1 420 |
4 000 |
2 550 |
2 670 |
