Kombination av funktionsmoduler för verkställande av alla luftbehandlingsprocesser, från enkel tillförsel och evakuering av renad luft till behandling av tilluften med följande funktioner:
värme - vatten- eller elvärmare,
kyla - vatten- eller DX-kylare,
för- och efterfilter,
ljuddämpning,
värmeåtervinning.
Utan stativ
Tillverkat av 0,7 mm varmförzinkad U-bockad stålplåt med rostskyddande beläggning
Höljestjocklek 25 mm
Fyllning med icke-brännbar mineralull i klass A2-S1
Inspektionsluckor försedda med handtag som fästs i höljet med vingskruvar
Avtätning lucka-hölje med platt tätning
Utan ram

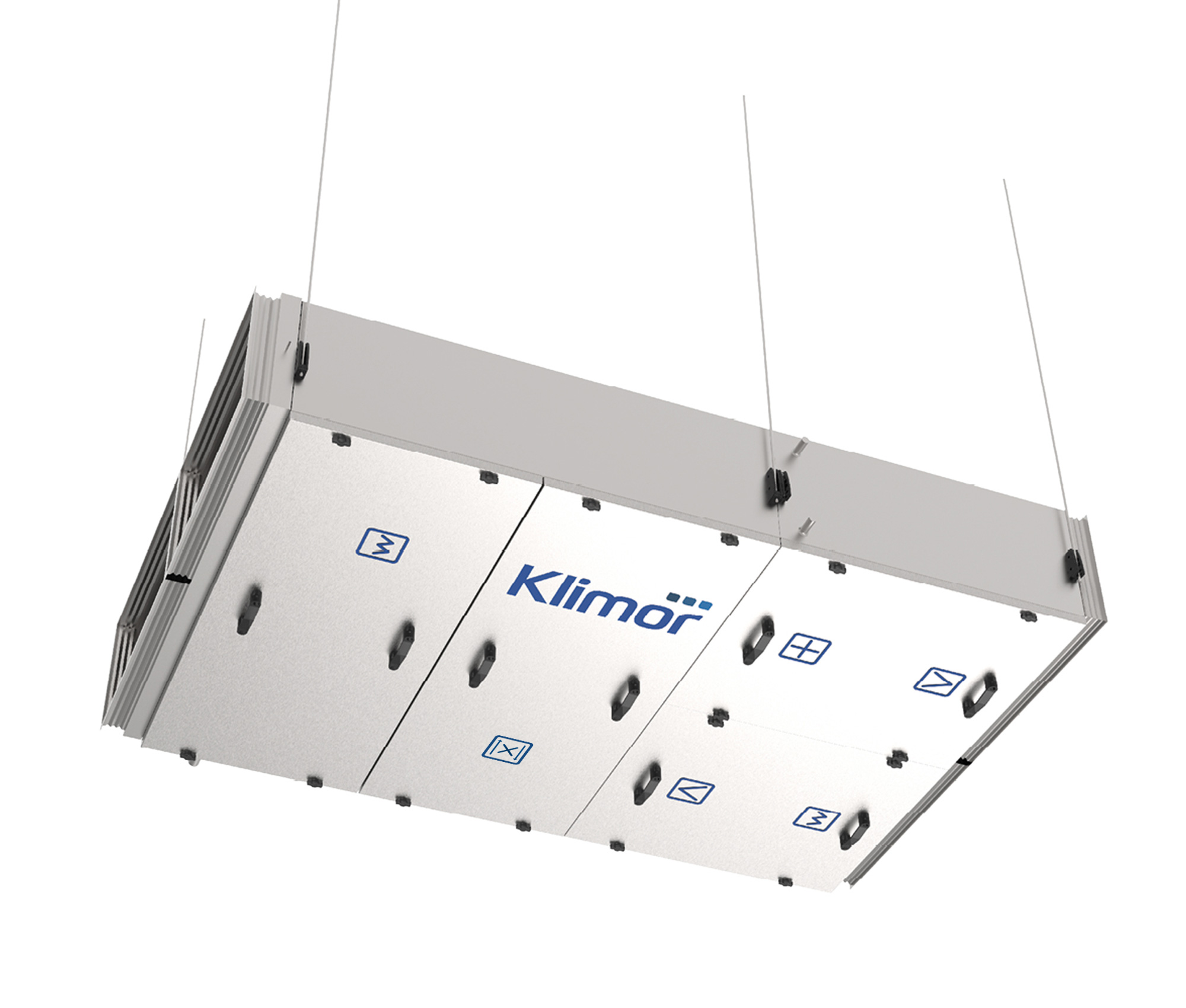

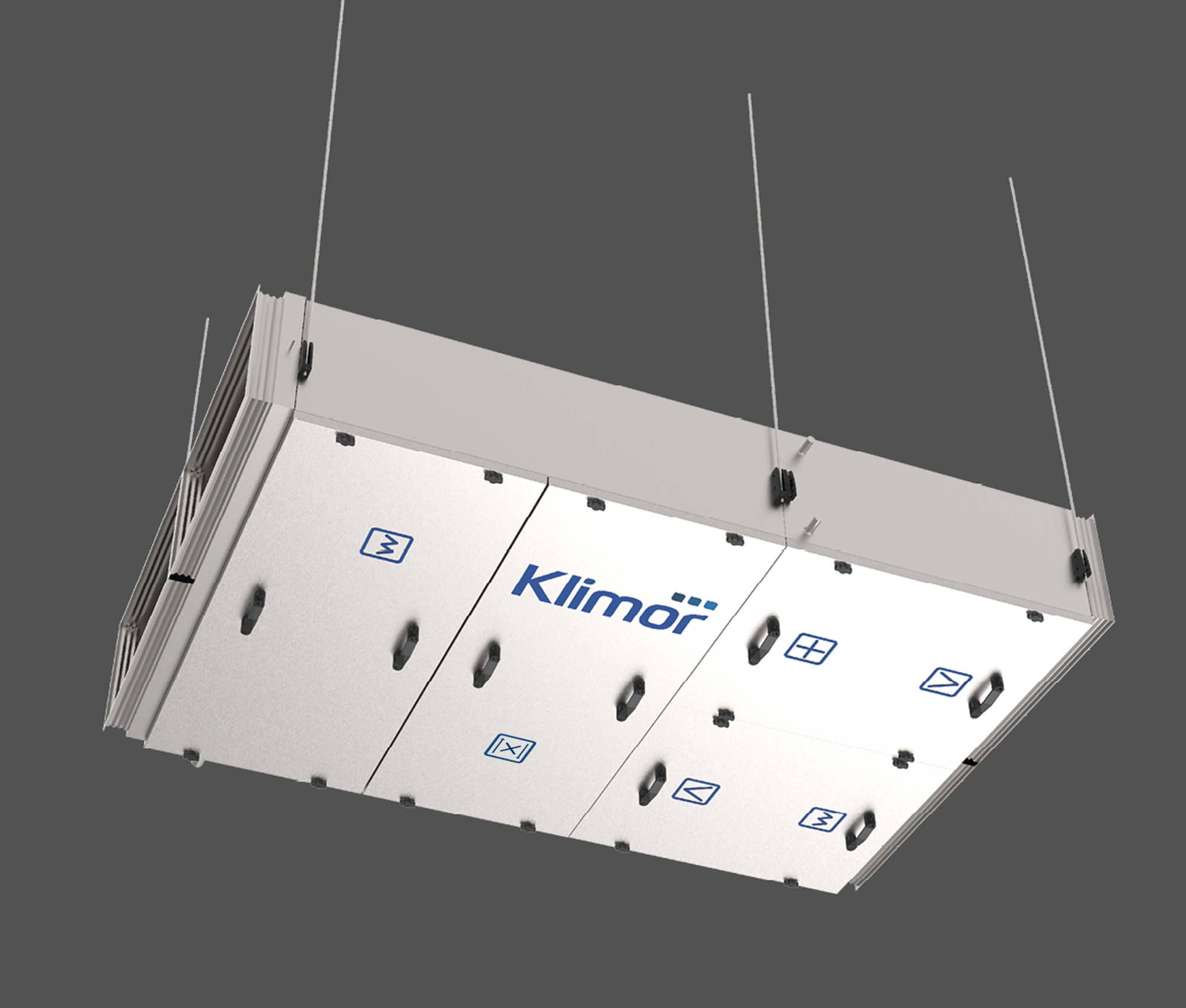

Enheten är avsedd för upphängning i hållare
Hållarna används även för sammanfogning av aggregatdelarna
Tillverkade av rostfritt stål
Fall i två riktningar
Naturgummiisolering på undersidan
Anslutningsrör av plast sticker ut från sidoväggen
Universellt vattenlås för under- och övertryck
Tillverkade av varmförzinkad stålplåt med rostskyddande beläggning
Tillverkade av aluminium med drivmekanism dold i dubbelprofilen
Flexibel anslutning med profiler för kanalanslutning
Tryckuttagsnipplar monterade i aggregatdelens hölje
Lågspännings LED-belysning och runda inspektionsfönster (tillval)
Användning |
Ventilations- och luftbehandlingssystem med standard renhetskrav; förfilter Ventilations- och luftbehandlingssystem med ökade renhetskrav; för- och efterfilter Ventilations- och luftbehandlingssystem med standard- eller särskilda krav på luftrenhet i sista filtreringssteget; för- och efterfilter Eliminering av fettpartiklar och tung smuts (metallfilter) |
|||
Typer |
Metallfilter, kassettfilter Klass G2/ISO COARSE |
Kassettfilter Klass G4 - ISO COARSE Klass M5 - ISOePM10-70% |
Minipleat-kassettfilter Klass M5 - ISOePM10-70% Klass F7 - ISOePM1-60% Klass F9 - ISOePM1-80% |
Påsfilter Klass M5 - ISOePM10-50% Klass F7 - ISOePM2.5-65% Klass F9 - ISOePM1-70%/80% |
Metallfilter |
Stickad metallduk innesluten i en ram av varmförzinkad plåt Montering i 50 mm bred styrskena Högkvalitativt stickat tyg av varmförzinkat stål |
Kassettfilter |
Nätförstärkt plisserad syntetisk textil, inlimmad i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Plisserad syntetisk textil |
Minipleat kassettfilter
|
Filterpaket i minipelatteknik med hot melt avskiljare, inlimmat i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Glasfiber eller syntetiskt tyg (100 % polypropylen) |
Påsfilter |
Ihopsydda påsar som är placerade i fackverk av tråd, inramede i en ram av varmförzinkad plåt Montering i 25 mm bred styrskena, excenterlåsning Treskikts syntetiskt polypropentyg med mikrofibrer |
Metallfilter |
Avskiljningsgrad syntetiskt damm Am = 80 % Sluttryckfall Δp = 120 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 300 °C |
Kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 82% ÷ 92% Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 90÷100°C |
Minipleat-kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 80 °C |
Påsfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 200 Pa÷300 Pa Max lufthastighet v = 3,7÷4,6 m/s Max arbetstemperatur 90÷100 °C
|
Användning
Ventilations- och luftbehandlingssystem med standard renhetskrav; användning av förfilter
Ventilations- och luftbehandlingssystem med standard eller strikt definierade krav på luftrenhet i sista filtreringssteget
Borttagning av föroreningar från luften, inkl. tobaksrök, damm (PM10, PM2,5 — smog), fibrer, hälsoskadliga mikrobiella ämnen, bakterier, mögel, svampar
Fördelar
Betydlig minskning av tryckfallet i jämförelse med mekaniska filter
Betydlig minskning av energibehovet för fläktdrivning
Reducering av fläktljudet
Filterinsatserna är tvättbara, behöver inte bytas
Typer
G4/M5/F7/F9-filterklass relaterad till lufthastighet
Aktiv och passiv version
Kontinuerligt elektrostatiskt laddad (polariserad) aktiv elektronisk platta filtrerar ytan
Joniseringssektionen skapar ett intensivt elektriskt fält som frigör elektroner från molekyler som ”laddar” föroreningar
Den genomströmmande luften frigör de laddade partiklarna som fångas upp av elektrodplattorna
Systemet matas med en högspänningsgenerator. Skyddklass IP65
De samlade elektrodplattorna är demonterbara och därmed lätta att hålla rena
Luftparametrar
Min/max relativ luftfuktighet för strömmande luft 15% ÷ 98%
Maximal lufttemperatur: 70°C
(enl. EN 13053+A1:2011)
JÄMFÖRELSE AV ELEKTROSTATISKA OCH KONVENTIONELLA FILTER
Typ |
EF-filter |
Mekaniska filter |
Sluttryckfall [Pa] |
50 |
450 |
Rekommenderat tryckfall för byte [Pa] |
byte inte nödvändigt |
300 |
Rekonditionering |
fullständig rengöring |
omöjlig |
Bortskaffande |
ej tillämpligt |
på begäran |
Driftkostnader |
rengöring/tvätt |
utbyte och återvinning |
GENOMSNITTLIG VERKNINGSGRAD OCH MOTSVARANDE LUFTTRYCKSFALL
Fronthastighet [m/s] |
Genomsnittlig EM-verkningsgrad |
Tryckfall [Pa] |
3 |
82% |
42 |
2.5 |
90% |
30 |
2 |
95% |
20 |
KLASSIFICERING AV ELEKTROSTATISKA FILTER
D |
80 ÷ 90 |
ePM1 - 80% |
C |
90 ÷ 95 |
ePM1 - 90% |
B |
95 ÷99 |
ePM1 - 95% |
A |
> 99 |
ePM1 - 95% |
D |
80 ÷ 90 |
ePM1 - 80% |
Användning |
Ventilations- och luftbehandlingssystem med standard renhetskrav; förfilter Ventilations- och luftbehandlingssystem med ökade renhetskrav; för- och efterfilter Ventilations- och luftbehandlingssystem med standard- eller särskilda krav på luftrenhet i sista filtreringssteget; för- och efterfilter Eliminering av fettpartiklar och tung smuts (metallfilter) |
|||
Typer |
Metallfilter, kassettfilter Klass G2/ISO COARSE |
Kassettfilter Klass G4 - ISO COARSE Klass M5 - ISOePM10-70% |
Minipleat-kassettfilter Klass M5 - ISOePM10-70% Klass F7 - ISOePM1-60% Klass F9 - ISOePM1-80% |
Påsfilter Klass M5 - ISOePM10-50% Klass F7 - ISOePM2.5-65% Klass F9 - ISOePM1-70%/80% |
Metallfilter |
Stickad metallduk innesluten i en ram av varmförzinkad plåt Montering i 50 mm bred styrskena Högkvalitativt stickat tyg av varmförzinkat stål |
Kassettfilter |
Nätförstärkt plisserad syntetisk textil, inlimmad i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Plisserad syntetisk textil |
Minipleat kassettfilter |
Filterpaket i minipelatteknik med hot melt avskiljare, inlimmat i en ram av varmförzinkat stål Montering i 50 mm bred styrskena Glasfiber eller syntetiskt tyg (100 % polypropylen) |
Påsfilter |
Ihopsydda påsar som är placerade i fackverk av tråd, inramede i en ram av varmförzinkad plåt Montering i 25 mm bred styrskena, excenterlåsning Treskikts syntetiskt polypropentyg med mikrofibrer |
Metallfilter |
Avskiljningsgrad syntetiskt damm Am = 80 % Sluttryckfall Δp = 120 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 300 °C |
Kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 82% ÷ 92% Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 90÷100°C |
Minipleat-kassettfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 150 Pa ÷ 200 Pa Max lufthastighet v = 4,2 m/s Max arbetstemperatur 80 °C |
Påsfilter |
Avskiljningsgrad syntetiskt damm Am = 95 %÷99 % Sluttryckfall Δp = 200 Pa÷300 Pa Max lufthastighet v = 3,7÷4,6 m/s Max arbetstemperatur 90÷100 °C
|
Kylning av tilluften i ventilations- och luftbehandlingssystem
Kylning av processluften i industriella ventilations- och luftbehandlingssystem
Avfuktning av processluften i industriella ventilations- och luftbehandlingssystem
Kopparrör, aluminiumlameller eller extra epoxibelagda (EVO-P)
Enkla eller dubbla växlarsektioner
Hölje av varmförzinkat eller rostfritt stål (EVO-P)
Anslutnings- och samlingsrör av koppar
Antal rader: 2÷10
Lamelldelning: 2,5 mm
Lamelltjocklek: 0,1 mm
Godstjocklek rörslinga: 0,37 mm
Diameter rörslinga: 3/8”÷5/8”
Droppavskiljare monterad efter växlaren
Droppskål med fall i tre riktningar tillverkad av rostfritt stål, monterad aggregatgolvet
Droppskål utrustad med vattenlås av PP
Anslutningar
Anslutningsrör på aggregatets servicesida
Anslutning för framledning placerad i övre delen, oavsett luftflödesriktningen
(uppfyller standarderna: PN-SV 305:2001, PN-SV 1216:2002, PN-SV 13053+A 1:2011)
Köldmediets min avdunstningstemperatur: +3 °C
Köldmediets max arbetstryck: 2,8 MPa = 28 bar (testat vid 32 bar)
Max lufthastighet: v = 4,0 m/s
Möjlighet att välja växlare efter köldmedietyp: R134a, R407c, R410a…
Värden för kyleffekt, tryckförluster och andra parametrar anges i kalkylen från KAD-apparatvalsprogrammet
Möjlighet till individuellt apparatval i efter standardparametrar
Uppvärmning av tilluften i ventilations- och luftbehandlingssystem
Uppvärmning av processluften i industriella ventilations- och luftbehandlingssystem
Förvärmning av luften vid aggregatinlopp (aggregat i hygieniskt utförande)
Värmeelement med ett eller flera värmesteg
Värmeelement grupperade i sektioner
Värmarens hölje av varmförzinkat stål
Anslutning till kopplingsplint
Värmaren är som standard utrustad med termostat som skyddar mot överhettning
Anslutningar för värmeväxlare
Kabelanslutning till kopplingsplint på aggregatets servicesida
Strömförsörjning: 3x400 V/50 Hz
Min/max värmeeffekt: 4÷168 kW
Min lufthastighet: v = 1,5 m/s
Max tillåten omgivningstemperatur runt värmeelementen: 65 °C
Direkt energiåtervinning från frånluften och överföring till tilluften utan fuktåtervinning
Separering av till- och frånluftsflöden
Används i till-/frånluftsaggregat i vertikalt eller horisontellt utförande
Korsströmsplattvärmeväxlare
Lamellpaket är tillverkat av extruderade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflödet
100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller ”avstängning” av energiåtervinningen / skydd av växlaren mot påfrysning
Droppavskiljare och droppskål med fall i tre riktningar, installerad i aggregatgolvet
Droppskål utrustad med vattenlås av PP
Motströmsplattvärmeväxlare
Lamellpaket är tillverkat av extruderade aluminiumplåtar (EVO-S/EVO-H) eller epoxibelagda (EVO-P) omväxlande plåtar som bildar kanaler för till- och frånluftsflödet
100 % bypass med installerat spjäll i kanalen och växlaren för minskning eller ”avstängning” av energiåtervinningen / skydd av växlaren mot påfrysning
Droppavskiljare och droppskål med fall i tre riktningar, installerad i aggregatgolvet
Droppskål utrustad med vattenlås av PP
(Uppfyller standarder: PN-EN 308:2011, PN-EN 13053+A1:2011)
Korsströmsplattvärmeväxlare
Max luftmängd: 60 000÷70 000 m3/h
Värmeåtervinningens verkningsgrad: upp till 75%
Växlarens täthet för nominella parametrar: upp till 99,9 %
Max lufthastighet: 4,5 m/s
Max tryckförlust: 450 Pa
Tillåten tryckdifferens: 2000 Pa
Min /max arbetstemperatur ፦40 °C/+80 °C
Motströmsplattvärmeväxlare
Max luftmängd: 20 000 m3/h
Värmeåtervinningens verkningsgrad: upp till 92 %
Växlarens täthet för nominella parametrar: upp till 99,5 %
Max lufthastighet: 4,5 m/s
Max tryckförlust: 400 Pa
Tillåten tryckdifferens: 800 Pa
Min /max arbetstemperatur ፦40 °C/+80 °C
Användning
Minskning av ljudnivån som produceras i aggegatet
Typer
SLC_STD (standard)
SLC_HEFF (högre verkningsgrad)
Baffelelement med 100 mm eller 200 mm tjocklek fyllda med icke-brännbart mineralull i brandklass A1
Ytan på isoleringsplattan inklädd med glasfiberfläta
Isoleringsmatta inbyggd i en ram av förzinkad stålplåt eller extra belagd med polyester (EVO-H)
Max lufthastighet: v = 4,5 m/s
Tak/luftintag/avluftshuv
För aggregat i utomhusutförane levereras tak samt luftintag och avluftshuv
För aggregat i utomhusutförane kan delar av vattenavledningssytemet monteras på aggregatets icke-servicesida
Dörr/lås/handtag
Lätthanteriliga lås av servicedörrar och handtag av inspektionsluckor bidrar till ett korrekt och säkert underhåll av enhetrna
Inspektionsfönster
Inspektionsfönster med 200 mm diameter gör att du kan observera interiören under driften.
För komponenter i utomhusutförande finns möjlighet att installera mörkläggningselement
Invändig belysning
Belysning monterad i erfordrade aggregatdelar gör att du kan observera aggregatets interiör genom inspektionsfönstret
Belysningsbrytare monterad på aggregatets utsida
STORLEK |
VMIN |
VOPT |
VMAKS |

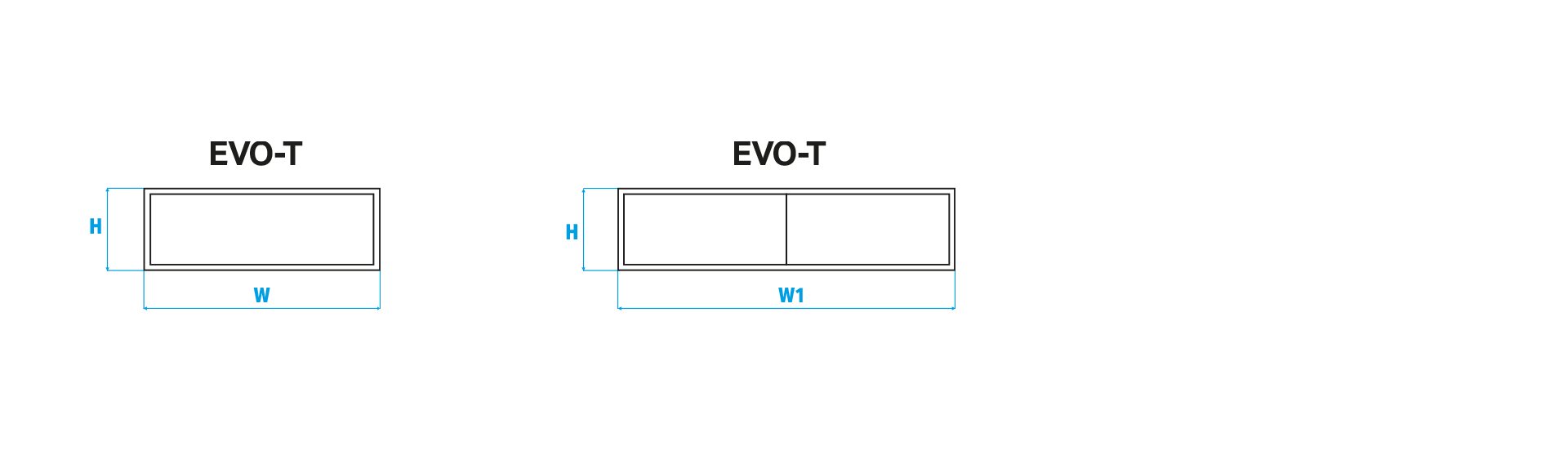

UTVÄNDIGA MÅTT |
|||||
TILL- ELLER FRÅNLUFTSAGGREGAT |
TILL- OCH FRÅNLUFTSAGGREGAT |
||||||||
W |
H |
HTOT |
W1 |
H1 |
H1TOT |
||||
4100 |
500 |
1500 |
2000 |
661 |
355 |
- |
1 322 |
- |
- |
1200 |
1000 |
2100 |
3500 |
961 |
355 |
- |
1 932 |
- |
- |
9200 |
1200 |
2900 |
5200 |
961 |
475 |
- |
1 932 |
- |
- |
