GWB-galler i hygieniskt utförande (typ GWB-G5) är avsedda för installation i frånslutsinstallationer för operationssalar. Hygiengallrens uppgift är att fånga upp suspenderade ämnen från bland annat förbandsmaterial (lignin, gasväv osv.) ur frånluften.
Konstruktion

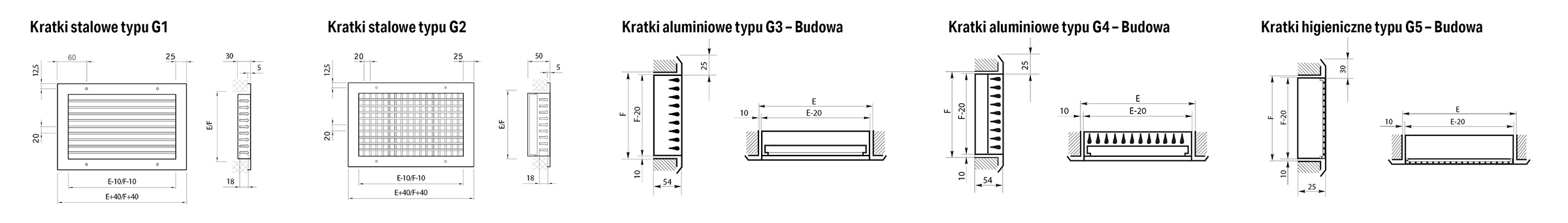

Tillgängliga GWB-galler:
Stålgaller av typen G1
med horisontella luftriktare med justerbar lutningsvinkel. Gallren finns tillgängliga i storleksområdet 75÷1225 mm. De används för från- och tilluft i låg- och medeltrycksinstallationer. Som standard är gallren tillverkade av pulverlackerad plåt, kolör RAL9010.
Stålgaller av typen G2
med horisontella och vertikala luftriktare med justerbar lutningsvinkel. Gallren finns tillgängliga i storleksområdet 75÷1225 mm. De används för från- och tilluft i låg- och medeltrycksinstallationer. Som standard är gallren tillverkade av pulverlackerad plåt, kolör RAL9010.
Aluminiumgaller av typen G3 - Uppbyggnad
med horisontella luftriktare med justerbar lutningsvinkel. Gallren finns tillgängliga i storleksområdet 75÷1225 mm. De används för från- och tilluft i låg- och medeltrycksinstallationer. Som standard är gallren tillverkade av naturanodiserad aluminium.
Aluminiumgaller av typen G4 - Uppbyggnad
med horisontella och vertikala luftriktare med justerbar lutningsvinkel. Gallren finns tillgängliga i storleksområdet 75÷1225 mm. De används för från- och tilluft i låg- och medeltrycksinstallationer. Som standard är gallren tillverkade av naturanodiserad aluminium.

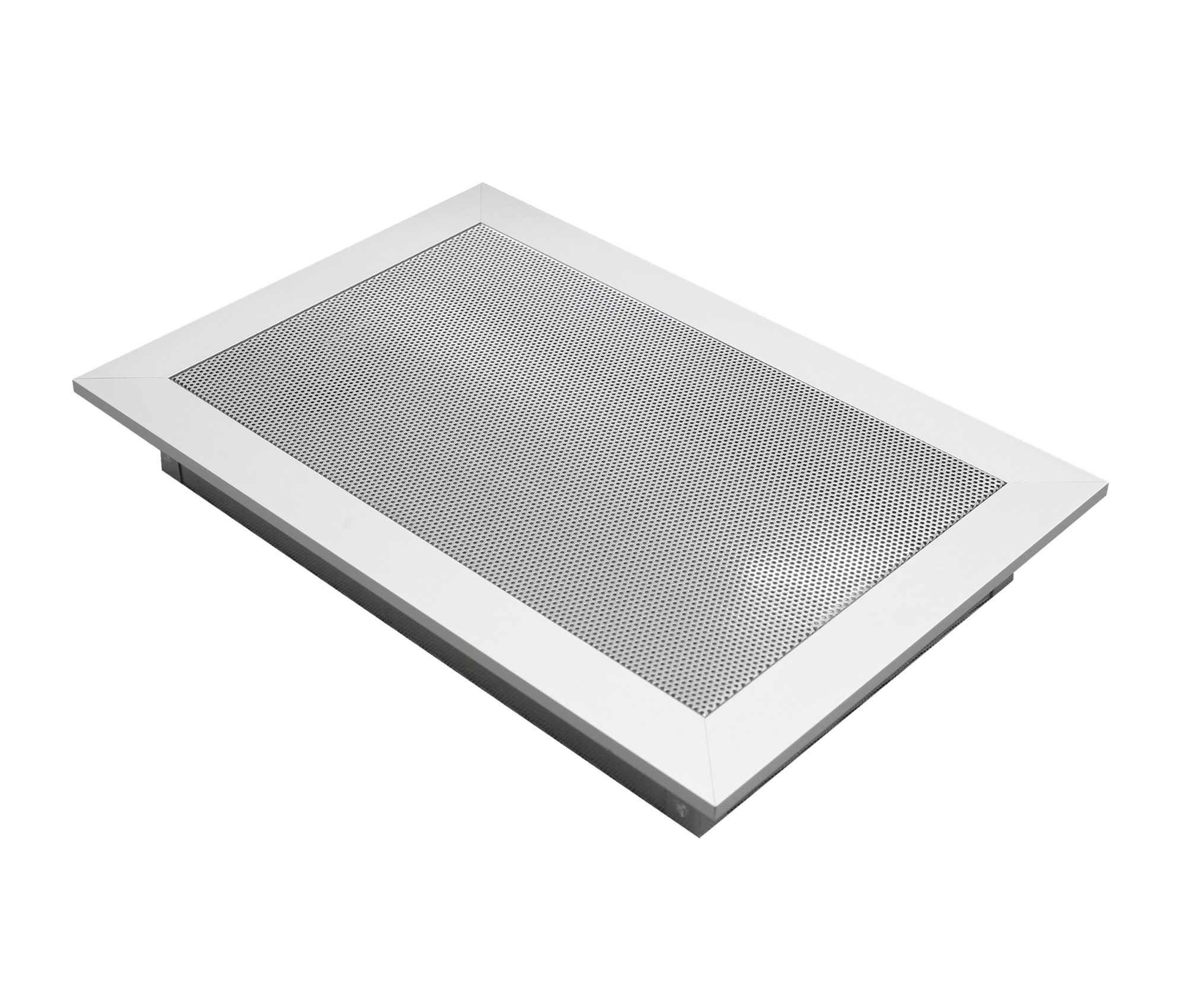

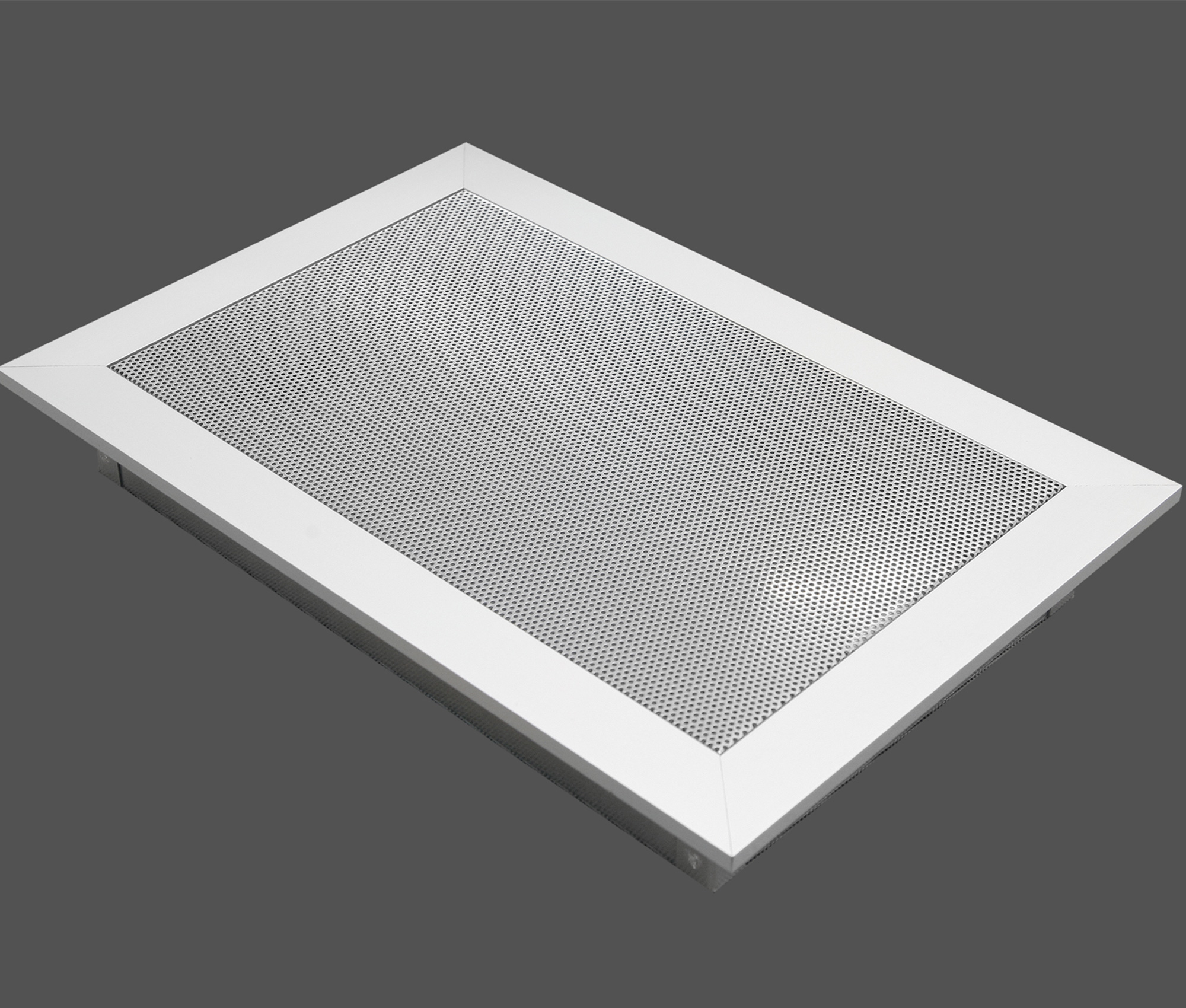

Hygieniska galler av typen G5 - Uppbyggnad
utrustade med perforerad membran av rostfri plåt, monteringsram av förzinkad plåt och gallerram av anodiserade aluminiumprofiler. Gallren finns tillgängliga i storleksområdet 75÷1225 mm.
Som standard fästs galler av typerna G1 till G4 med synliga skruvar i präglade hål i frontramen och G5 trycks in med hjälp av monteringsram. Gallren kan fås i icke-standardutförande:
Typerna G1 och G2 - annan RAL-kulör
Typerna G1 till G4 - montering genoim intryckning i momnteringsramen
Alla typer - med spjäll med motsatta blad
Standardstorlekar |
|||||||||
F / E [mm] |
125 |
225 |
325 |
425 |
525 |
625 |
825 |
1025 |
1225 |
75 |
x |
x |
x |
x |
x |
x |
x |
x |
x |
125 |
x |
x |
x |
x |
x |
x |
x |
x |
x |
225 |
|
x |
x |
x |
x |
x |
x |
x |
x |
325 |
|
|
x |
x |
x |
x |
x |
x |
x |
425 |
|
|
|
x |
x |
x |
x |
x |
x |
525 |
|
|
|
|
x |
x |
x |
x |
x |
625 |
|
|
|
|
|
x |
x |
x |
x |
