HFD-tilluftsdon med högeffektivt HEPA-filter är avsedda för lufttillförsel i luftbehandlingssystem i operationssalar, laboratorier och produktionslokaler med hög renhetsgrad (läkemedelstillverkning, elektronik).

Det använda HEPA-filtret i klass H13 garanterar att de högsta kraven på luftfiltreringseffektivitet uppfylls.

Tilluftsdonet med G1-gallret är avsett för horisontell (väggmontering) eller diagonal luftinblåsning med tilluftsventilerna av typen A1 och P1 för takmontering i låga rum och med tilluftsventilerna S1, S2 och S3 för turbulent tilluftsflöde.

Det turbulenta tilluftsflödet kännetecknas av en hög induktivitet av tilluftsflödet och intensiv blandning med luften i rummet. Detta ger möjlighet att tillföra större luftmängder utan risk för korsdrag. tack vare denna egenskap som tilluften kan en större temperaturdifferens mellan tilluften och rumsluften dimensioneras.

Tilluftsdonens typserie är anpassad efter absulutfilters typ och storlek. Tilluftsdon med absolutfilter har utfprmats och tillverkats i enlighet med rigoristiska krav som ställs i föreskrifter och standarder för sjukhus och renrum. Tilluftsdon med högeffektivt filter kan efter samråd med hälsovårdsinspektionen användas för att avlägsna luften från rum med kontrollerad föroreningsnivå.

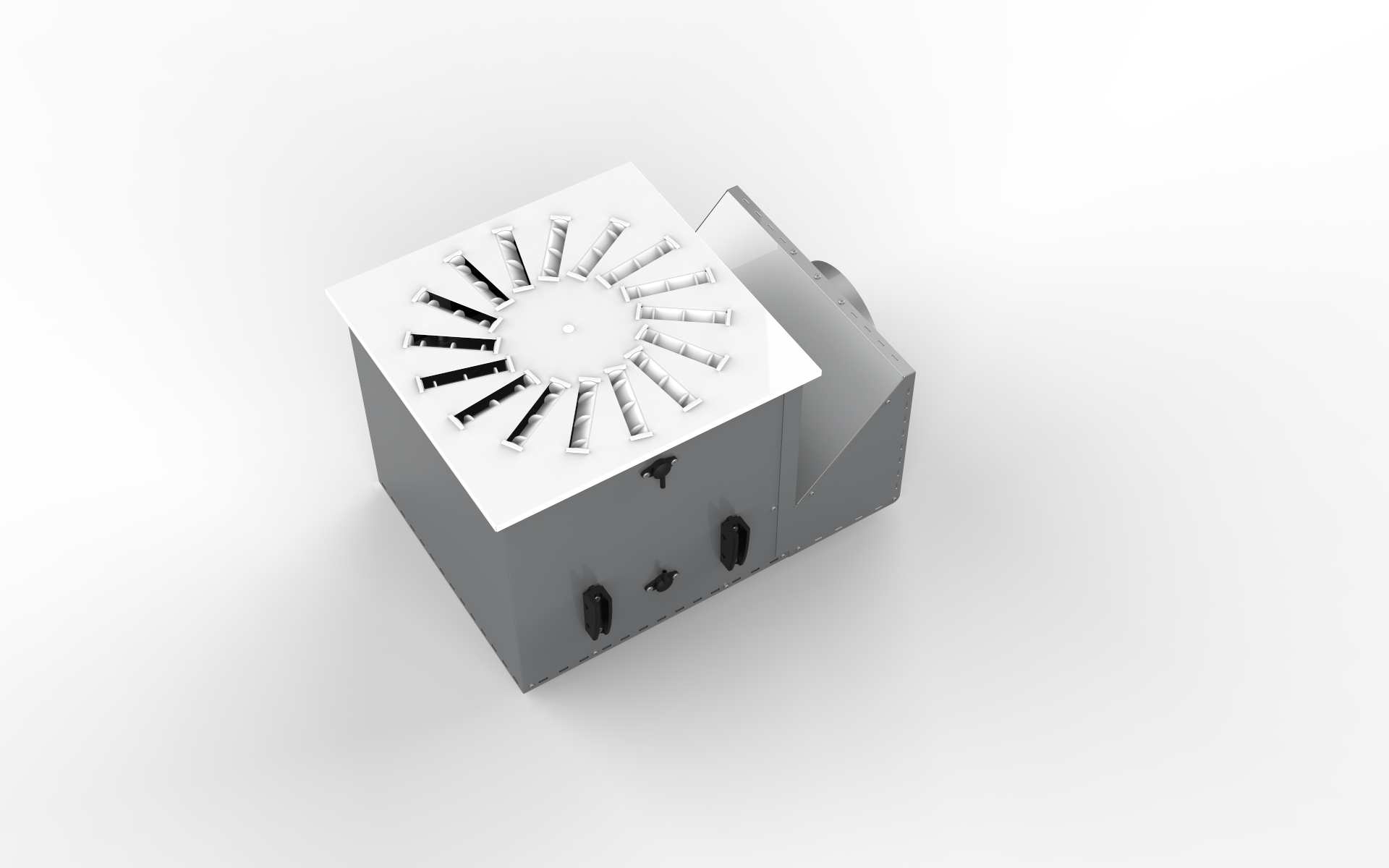

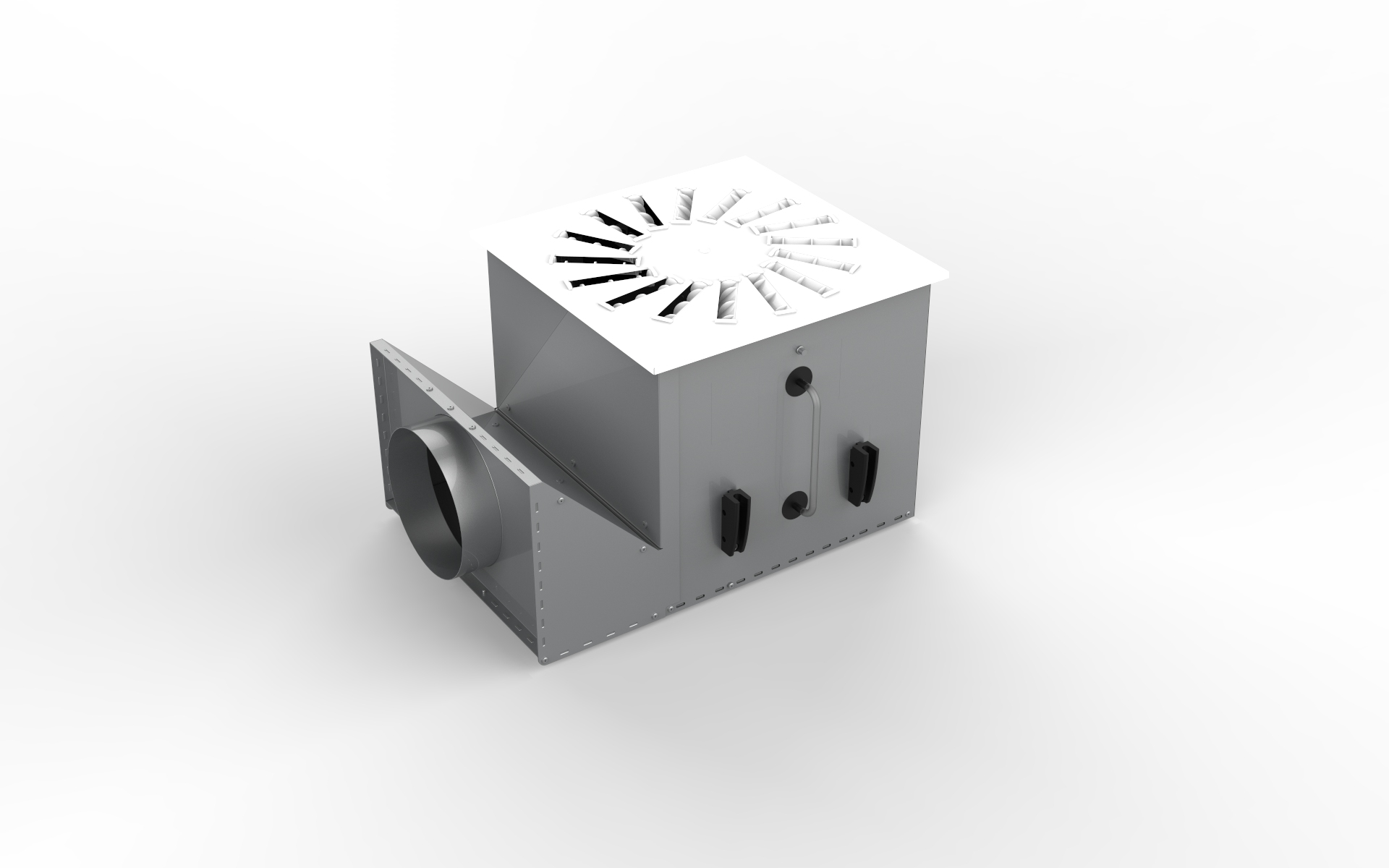

Tilluftsdonets huvudkomponenter är:

Hölje med rektangulärt eller cirkulärt inlopp med påmonterad mätuttag för tryckfall och aerosolkoncentration

HEPA-absolutfilter i klass H13 (tillval: F9, E11, H14)*

Utloppsplan: tilluftsgaller (G1), fyrsidig tilluftsventil (A1), tilluftsventil med turbulent flöde (S1), tilluftsventil med turbulent flöde och justerbara luftriktare (S2 och S3), perforerad tilluftsventil (P1)

Egenskaper av tilluftsdon i standardutförande:

hölje av varmförzinkad plåt utan lackering

figurversion HR, HS, VR, VS

filter i klass H13

filterdjup: 69 mm

tilluftsventiler A1, S1, S2, S3 och P1 lackerade i kulör RAL9010

G1-stålgaller lackerat i kulör RAL9010

Tilluftsdonen är som standard utrustade med mätuttag för tryckfall och aerosolkoncentration.

*Karakteristiska egenskaper av tilluftsdon i specialutförande:

filterklass F9, E11, H14

AD-spjäll

Storlek	Filtermått	Hölje						V_max	Inloppsanslutningar			Nettovikt**
		C x D*	K	H		L			Φ D	ExF		HR	HS	VR	VS
		C x D*	HR	HR HS	VR VS	HR	HS		HR VR	HS	VS	HR	HS	VR	VS
	[mm]							[m³/h]	[mm]			[kg]
1/7	235x235x69	270x270	37	285	285	443	315,5	130³	125	270x80	270x270	6	5	4,5	5
2/7	335x335x69	370x370	37	285	285	543	415,5	300^1,4	160	370x80	370x370	8	7	6,5	6,5
3/7	435x435x69	470x470	37	285	285	643	515,5	510^1,5	200	470x80	470x470	10	9	8	8
4/7	457x457x69	492x492	27	325	285	675	537,5	560^1,5	250	490x120	492x492	11,5	10	8,5	8,5
5/7	535x535x69	570x570	27	325	285	753	615,5	770^2,6	250	570x120	570x570	13	11,5	10	9,5
6/7	557x557x69	592x592	27	325	285	775	637,5	840^2,7	250	590x120	592x592	14	12	10,5	10
7/7	610x610x69	645x645	27	325	285	828	690,5	1000^2,7	250	645x120	645x645	15	13	11,5	10,5
8/7	305x610x69	645x340	37	285	285	513	385,5	500	200	645x80	645x340	11	9,5	8,5	8,5

* Invändigt mått / ** Utan filter och utloppsplan

1 – V_max för S1 = 250 m³/h 2 – V_max för S1 = 700 m³/h 3 – V_max för S2,S3 = 120 m³/h 4 – V_max för S2,S3 = 250 m³/h 5 – V_max för S2,S3 = 400 m³/h 6 – V_max för S2,S3 = 550 m³/h 7 – V_max för S2,S3 = 750 m³/h
