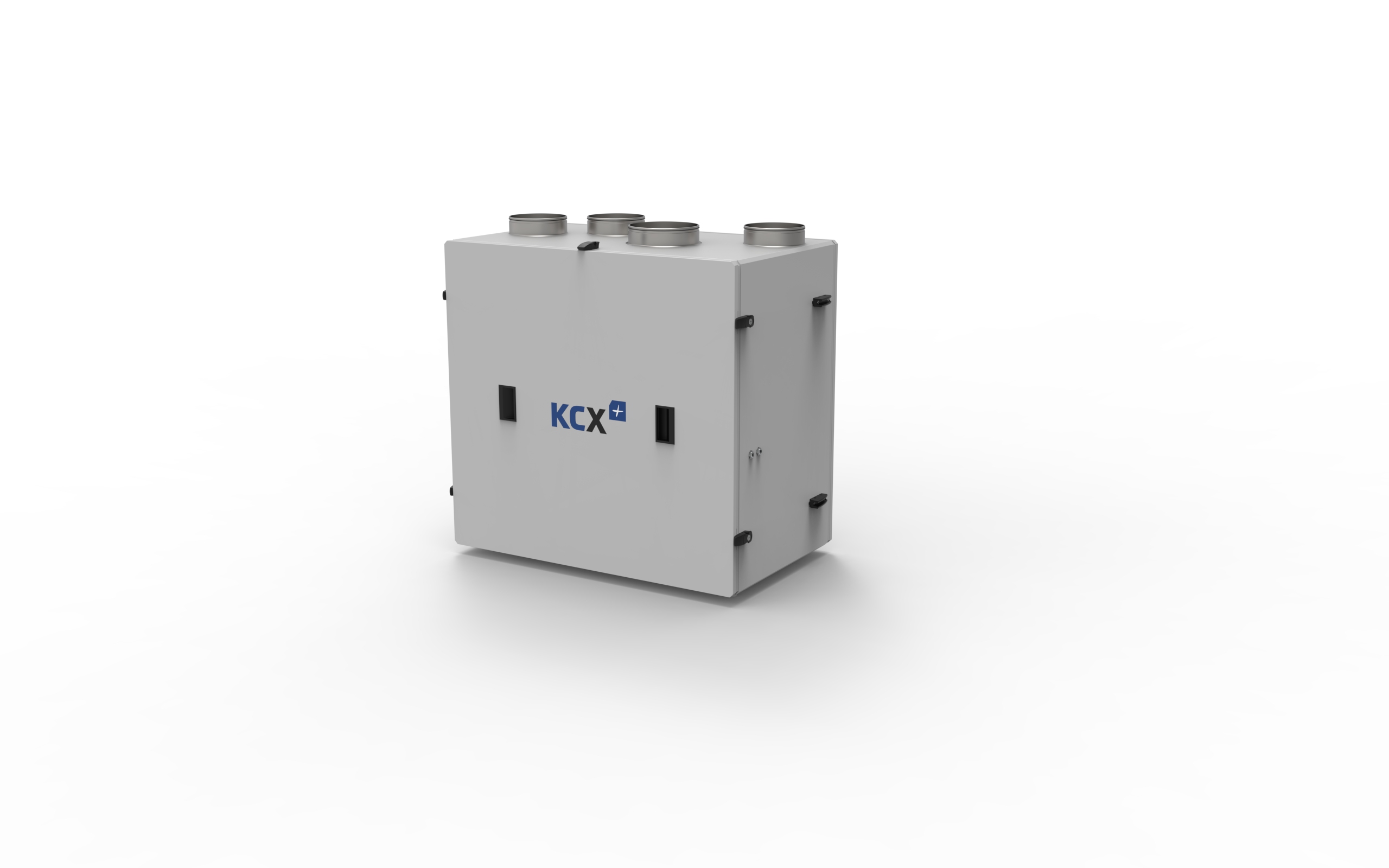

KCX+ kompakta återvinningsaggregat är plug&play-aggregat för mekanisk luftbehandling (värmeåtervinning, filtrering, uppvärmning) i butiker, lägenheter, hus och kontor.

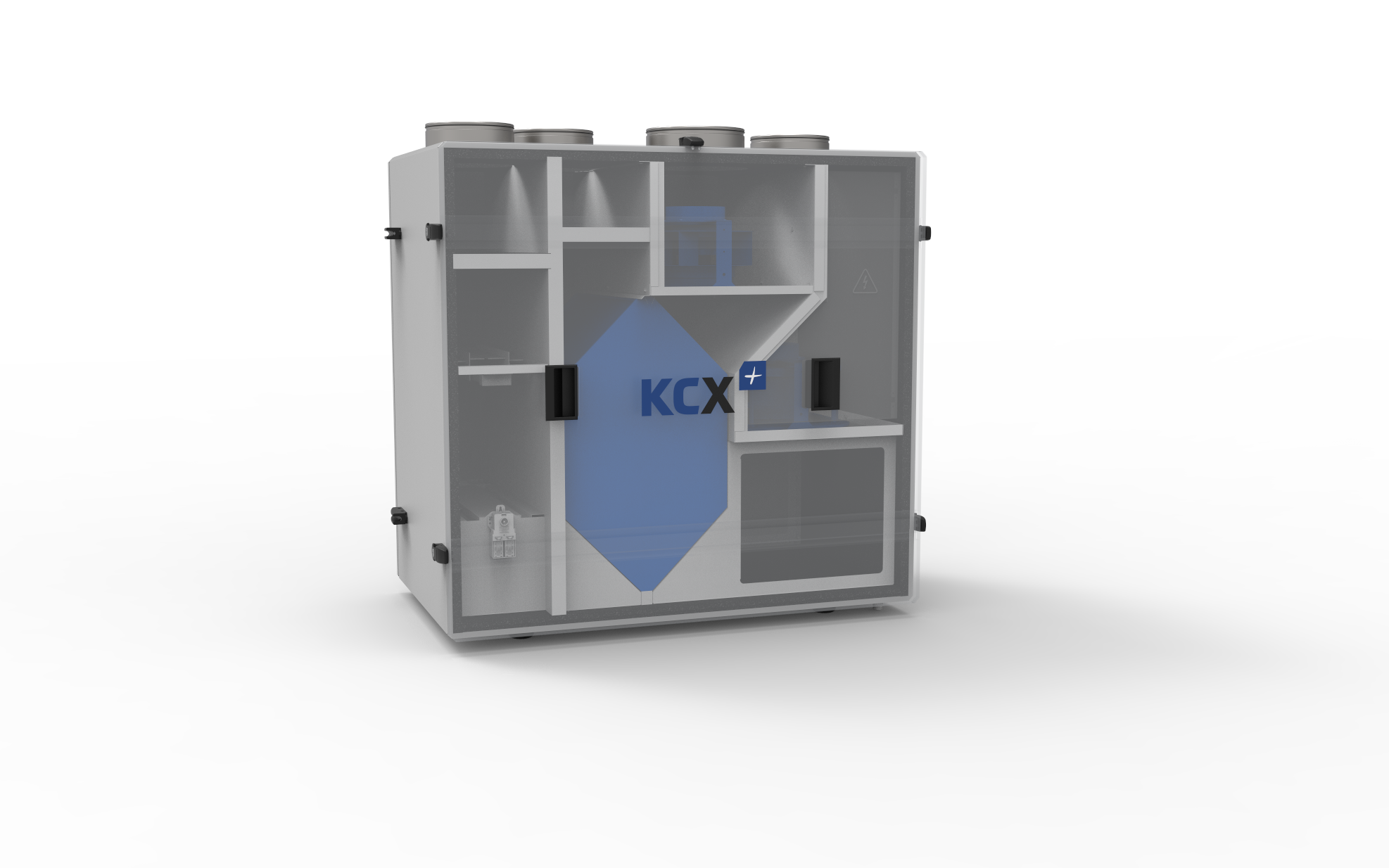

Aggregatet är utformat för att tillföra frisk luft och avlägsna föroreningar. Värmeåtervinningen sker i en plattvärmeväxlare med motströmsflöde och bygger på värmeväxling mellan från- och tilluftsflödena.
Det kompakta KCX+-aggregatet är utrustat med styrning och övervakning av styr- och reglersystemet. Med hjälp av den intuitiva menyn som använder en pekskärm kan applikationen visa alla nödvändiga driftparametrar (temperatur, filterkvalitet, fläkthastigheter, värmeåtervinningskoefficient) och anpassa fläktdriften till andra komponenter, t.ex. vatten- eller elvärmare, vatten eller DX-kylare.
De använda kontrollerna gör det möjligt att styra andra externa komponenter som är installerade i byggnaden. Ethernet-modulen (tillval) gör det möjligt att fjärrstyra återvinningsaggregatet via styrpanelen.
KCX+ aggregatet är utformat för drift både i vertikalt och horisontellt läge. ø 125 ÷ ø 250 anslutningar finns placerade på aggregatets topp och används för att ansluta aggregatet till ventilationssystemet.
Aggregatet är förberett för samverkan med externa luftbehandlingskomponenter: vattenvärmare, vattenkylare, jordvärmeväxlare.
Aggregathöljet är tillverkat av EPP (expanderad polypropen) som omsluts av en pulverlackerad stålplatta. Aggregatet är försett med en 100% läckagesäker bypass. Tack vare dessa lösningar uppfyller KCX+ de höga kraven för europeisk certifiering.
Aggregat med motströmsvärmeväxlare
MODELL |
KCX+ 300 |
KCX+ 500 |
KCX+ 800 |
|
Nominellt luftflöde [m³/h] |
300 |
500 |
800 |
|
Mått H / B / C [mm] |
705/731/460 |
850/900/560 |
949/1061/660 |
|
Vikt [kg] |
37 |
50 |
68 |
|
Kanalutlopp [mm] |
3 x Ø 125 1 x Ø 160 |
3 x Ø 160 1 x Ø 200 |
3 x Ø 200 1 x Ø 250 |
|
Värmeväxlare |
motströmsvärmeväxlare |
|||
Värmeväxlarens verksningsgrad [%]** |
92 |
91 |
91 |
|
Till- och frånluftsfläkt |
Ineffekt [W] |
2 x 67 |
2 x 174 |
2 x 178 |
Märkspänning [V/Hz] |
|
|
|
|
Strömförbrukning [A] |
2 x 0,5 |
2 x 1,1 |
2 x 1,1 |
|
Lufttemperatur [°C] |
-25÷50 |
|||
Ljudeffektnivå* |
Till rummet vid 100% kapacitet |
51 dB(A) |
50 dB(A) |
52 dB(A) |
Till kanalen vid 100% kapacitet |
60dB / 57dB(A) |
66dB / 60dB(A) |
60dB / 57dB(A) |
|
Till- och frånluftsfilter |
G4 (F7)** |
|||
Elvärmare luftinlopp [W] |
1200 |
2400 |
3600 |
|
Styr®ler |
Digital styrenhet |
Klimors ventilationssystem designas och tillverkas i Polen i enlighet med de senaste tekniska trenderna. Våra energiåtervinningsaggregat uppfyller kriterierna i regeringens program "Rena luften".
