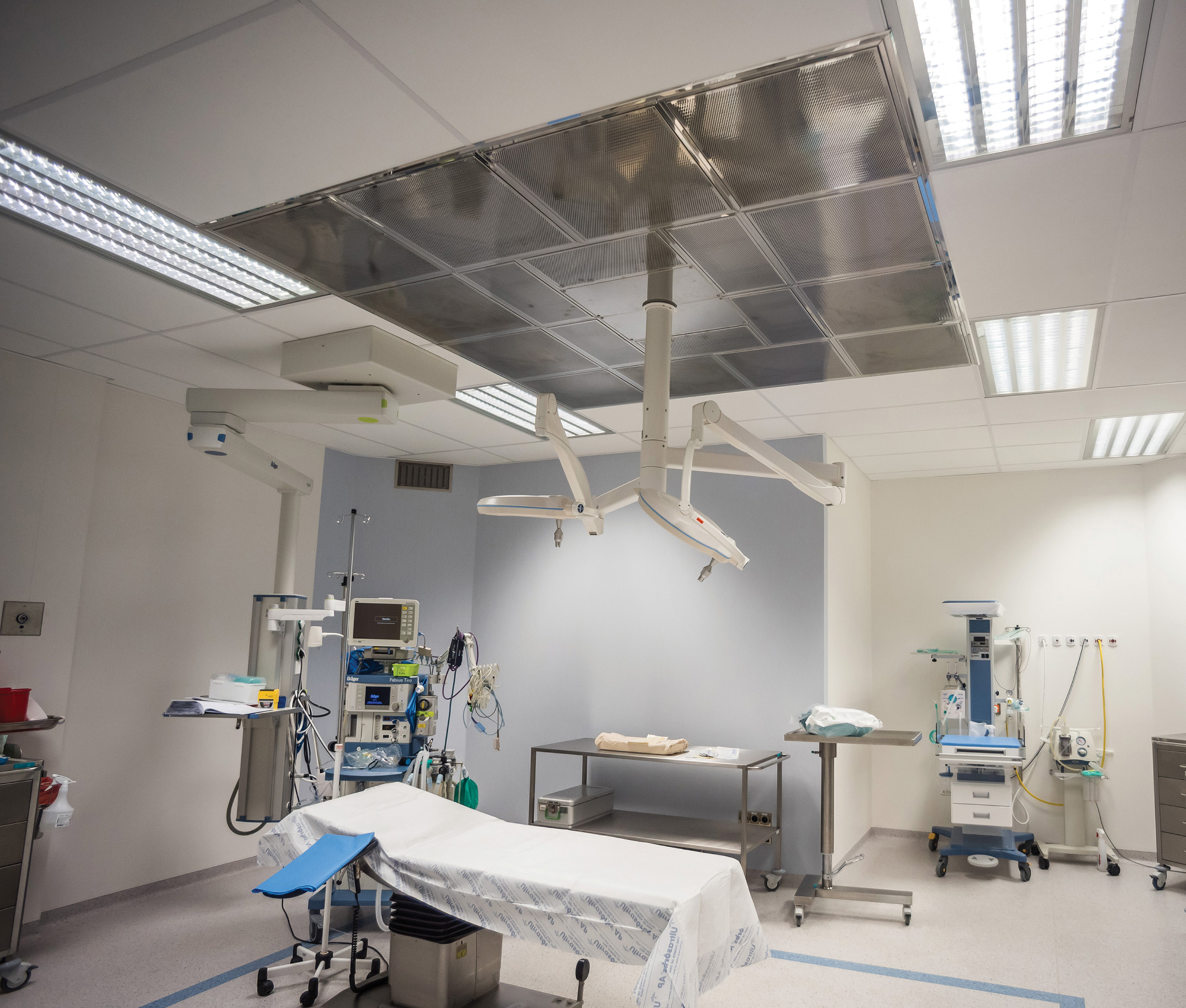

Tilluftsdon med laminärt flöde av typen NSL är mycket specialiserade enheter som är utformade för att tillföra ren luft till operationssalar och skyddade rum och skyddszoner med definierade och kontrollerade föroreningsnivåer. De kännetecknas av hög tillförlitlighet och en lång livslängd. De gör det möjligt att hålla damm- och mikrobiologisk renhet på rätt nivå.
NSL-serien av tilluftsdon är utformade och tillverkade för att uppfylla de rigoristiska krav som ställs av föreskrifter och standarder som gäller för sjukhus och renrum.
Det täta höljet är tillverkat av rostfritt stål med invändigt släta ytor som är beständiga mot desinfektionsmedel. Det är utrustat med tätt monterade filter. HEPA-filter fastsätt i höljet med hängfästen. Laminärt flöde åstadkommes med hjälp av en enkelt demonterbar membran av perforerad plåt (tygmembran - tillval).
Tilluftsdonet är som stndard utrustat med mätuttag för mätning av tryckdifferens som anger HEPA-filtrens föroreningsgrad samt mätuttag för mätning av aerosolkoncentration. Filterenheten består av absolutfilter i klass H13 med en filtreringseffektivitet på 99,95% (enligt PN-EN 1822-1:2019-05) som bekräftas av tillverkarens kvalitetscertifikat. På begäran kan tilluftsdonen förses med filter i klass E11 eller H14.

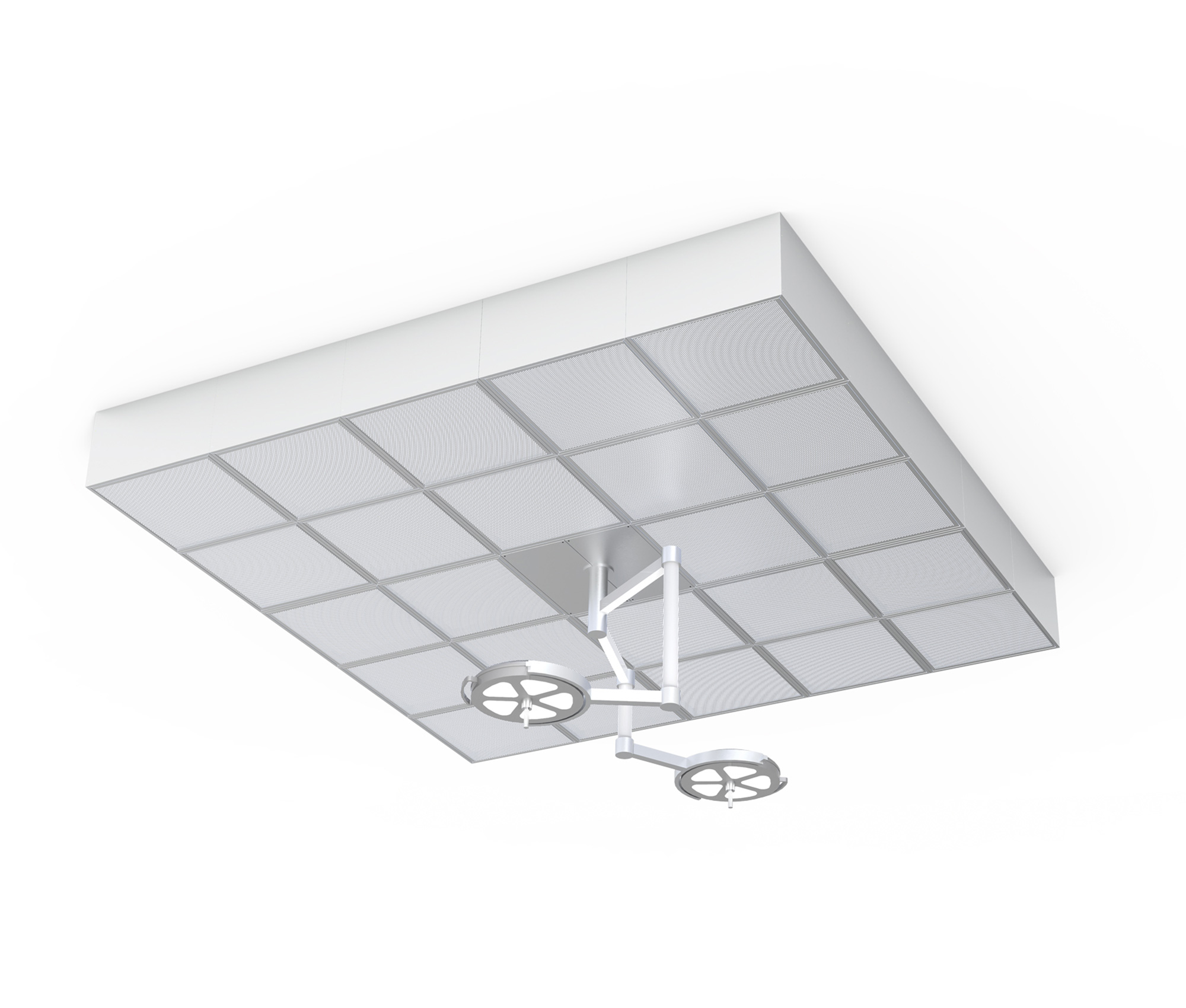

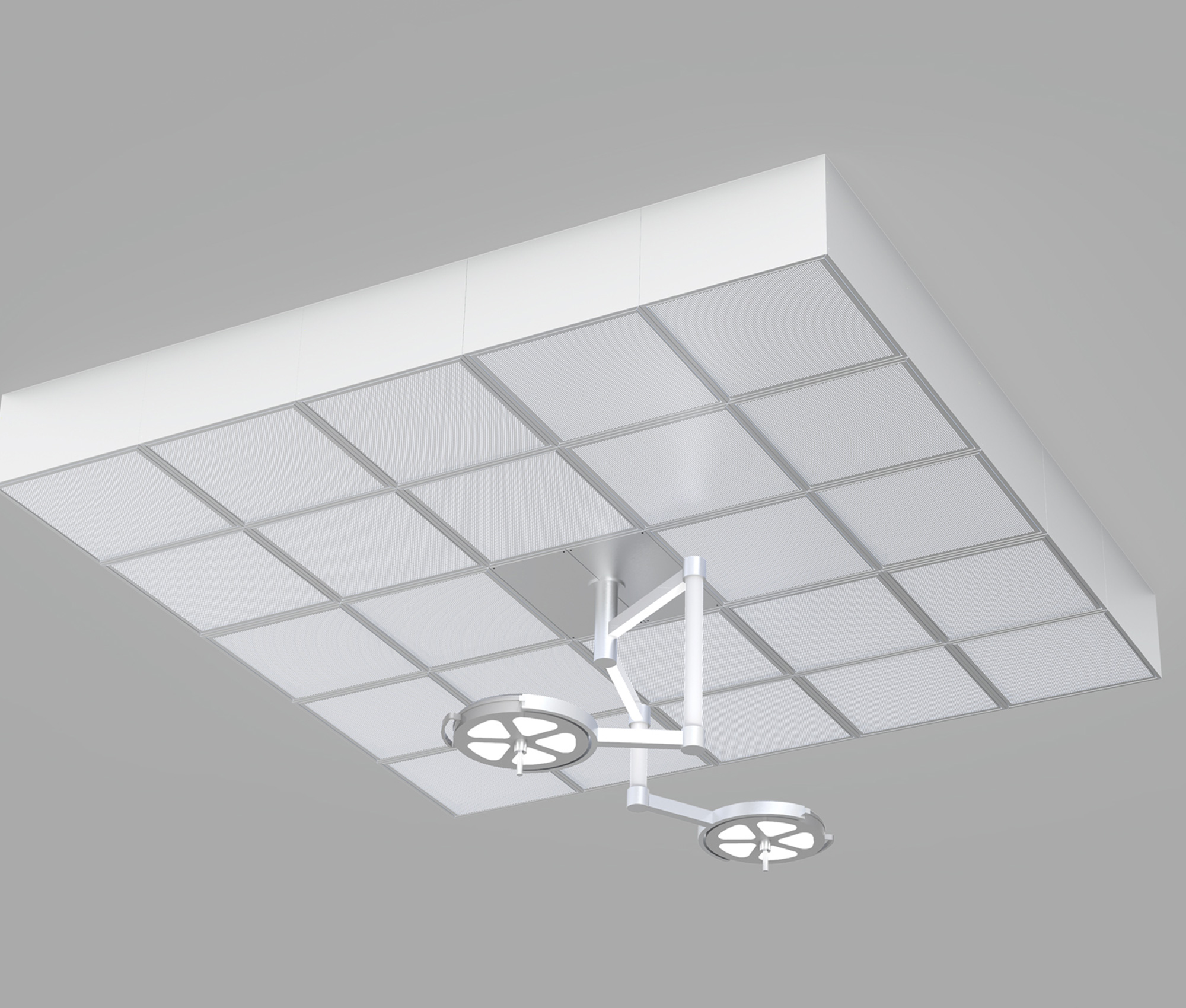

I tilluftsdonets konstruktion har man lämnat plats för genomföring för pelare för operationslampa som avslutas med en delad maskering med ett hål i mitten med en diameter på ø125 mm. Vid montering i operationssalen ska man se till att tilluftsdonet placeras centralt i förhållande till den skuggfria lampans stativ vilket är nödvändigt för en tät montering av maskeringen.
NSL-tilluftsdon tillförluft som renats i HEPA-absolutfilter till det skyddade området. Luften från installationen som matar tilluftsdonet, efter att ha passerat inloppsröret sprids i tilluftsdonets hela övre del. Till följd av övertryck som upprätthålles med motstånd som produeras av filtren och lamineringsanordningen flödar jämnt ut mot operationsbordet eller en annan förutbestämd skyddszon.
En korrekt placering av luftfiltren över hela ytan spelar en viktig roll i det laminära luftflödet som flödar ut ur tilluftsdonet med en jämn hastighet på 0,2-0,3 m/s. Av hänsyn till det laminära flödets stabilitet ska den rekommenderade hastigheten inte vara lägre än 0,2 m/s. Den här typen av tilluft uppfyller de högsta hygienkraven. NSL-tilluftsdon kännetecknas av ett jämnt utgående luftflöde, lågt flödesmotstånd och förlängd livslängd av absolutfilter. Vid regelbundna filterbyten i luftbehandlingsaggregatet och regelbunden kontroll kan HEPA-filtrens livslängd i tilluftsdonet förlängas till tre år. Kontrollera pressostatens indikeringar - en signal om att de högeffektiva filtren måste bytas är en fördubbling av deras ursprungliga motståndsvärde. Kom ihåg att samtidigt utföra kontroll av damm- och mikrobiologisk renhet inom ramen för sjukhusets rutiner för hygienkontroll.
Modell och storlek |
Nominellt flöde |
Kapacitetsintervaller |

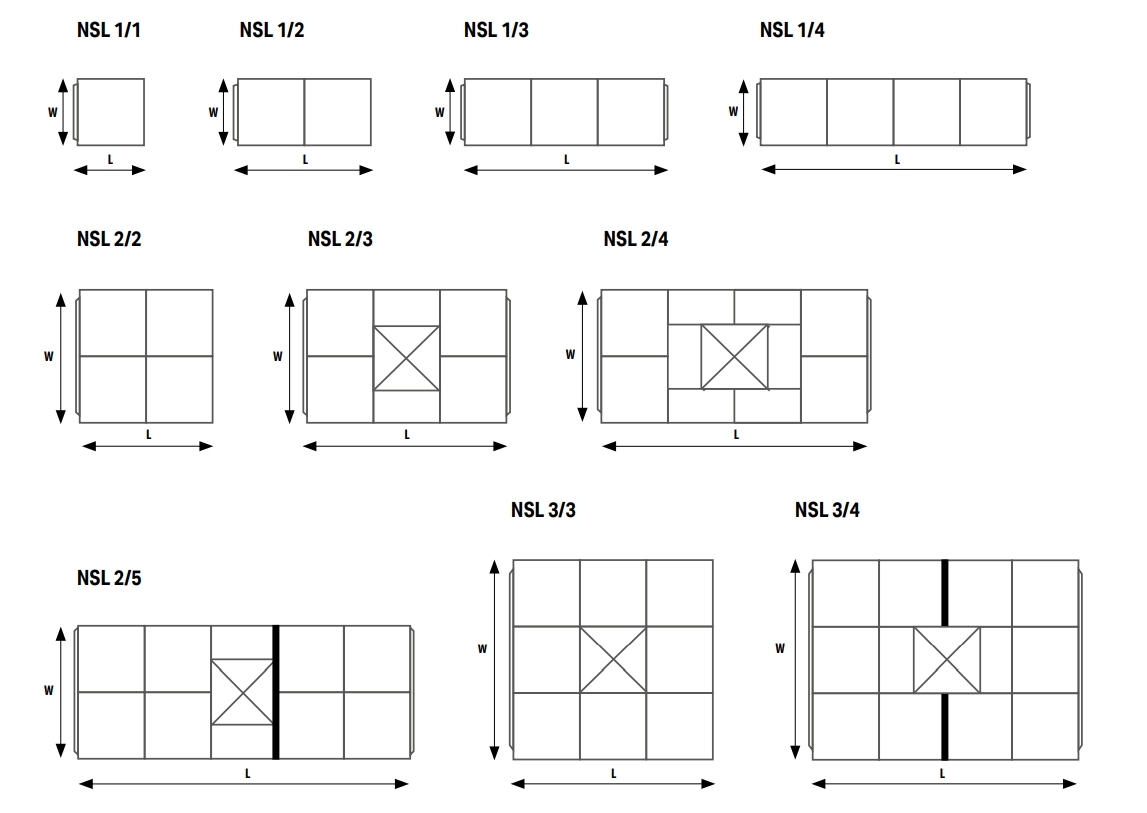

Utvändiga mått |
Anslutningsmått |
Vikt |
|||||
för v=0,24m/s |
[m3/h] |
W [mm] |
L [mm] |
H [mm] |
w [mm] |
h [mm] |
[kg] |
|||
65/60 |
65/60 |
65/60 |
typ P* 30/35 |
typ F* 30/35 |
65/60 |
30/35 |
typ P* 30/35 |
typ F* 30/35 |
||
NSL-1/1 |
360/310 |
250÷680 |
650/600 |
650/600 |
300/350 |
325/375 |
600/550 |
150/200 |
19/25 |
16/19 |
NSL-1/2 |
730/620 |
510÷1360 |
650/600 |
1300/1200 |
300/350 |
325/375 |
600/550 |
150/200 |
37/49 |
30/34 |
NSL-1/3 |
1090/930 |
770÷2050 |
650/600 |
1950/1800 |
300/350 |
325/375 |
600/550 (2) |
150/200 |
55/73 |
51/57 |
NSL-1/4 |
1460/1240 |
1030÷2730 |
650/600 |
2600/2400 |
300/350 |
325/375 |
600/550 (2) |
150/200 |
68/96 |
64/73 |
NSL-2/2 |
1460/1240 |
1030÷2730 |
1300/1200 |
1300/1200 |
300/350 |
325/375 |
1250/1150 |
150/200 |
68/90 |
66/75 |
NSL-2/3 |
1820/1550 |
1290÷3420 |
1300/1200 |
1950/1800 |
300/350 |
325/375 |
1250/1150 (2) |
150/200 |
90/115 |
85/96 |
NSL-2/4 |
2550/2170 |
1810÷4790 |
1300/1200 |
2600/2400 |
300/350 |
325/375 |
1250/1150 (2) |
150/200 |
130/167 |
116/132 |
NSL-2/5 |
3280/2790 |
2330÷6160 |
1300/1200 |
2350/3000 |
300/350 |
325/375 |
1250/1150 (2) |
150/200 |
132/171 |
148/168 |
NSL-3/3 |
2920/2480 |
2070÷5470 |
1950/1800 |
1950/1800 |
300/350 |
325/375 |
1900/1750 |
150/200 |
136/178 |
132/150 |
NSL-3/4 |
4010/3420 |
2850÷7520 |
1950/1800 |
2600/2400 |
300/350 |
325/375 |
1900/1750 (2) |
150/200 |
194/251 |
181/205 |
NSL-3/5 |
5110/4350 |
3620÷9580 |
1950/1800 |
3250/3000 |
300/350 |
325/375 |
1900/1750 (2) |
150/200 |
254/324 |
227/258 |
NSL-4/4 |
5470/4660 |
3880÷10260 |
2600/2400 |
2600/2400 |
300/350 |
325/375 |
1150/1050 (4) |
150/200 |
270/345 |
242/275 |
NSL-4/5 |
6930/5900 |
4920÷13000 |
2600/2400 |
3250/3000 |
300/350 |
325/375 |
1150/1050 (4) |
150/200 |
348/445 |
301/342 |
NSL-5/5 |
8760/7460 |
6220÷16420 |
3250/3000 |
3250/3000 |
300/350 |
325/375 |
1800/1650(2) 1150/1050(2) |
150/200 |
451/571 |
382/434 |
