Tilluftslådor för sjöfartyg

Hölje

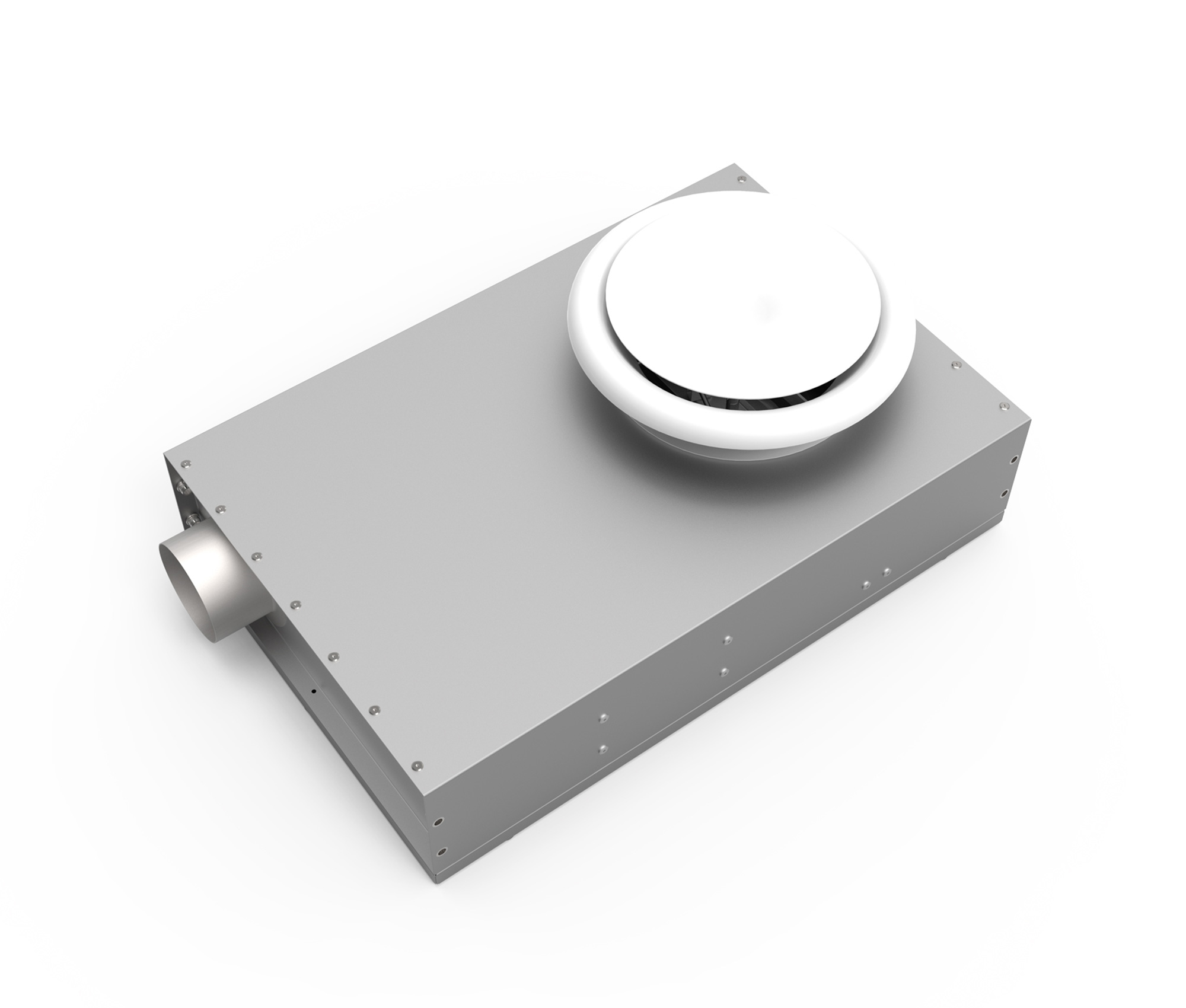

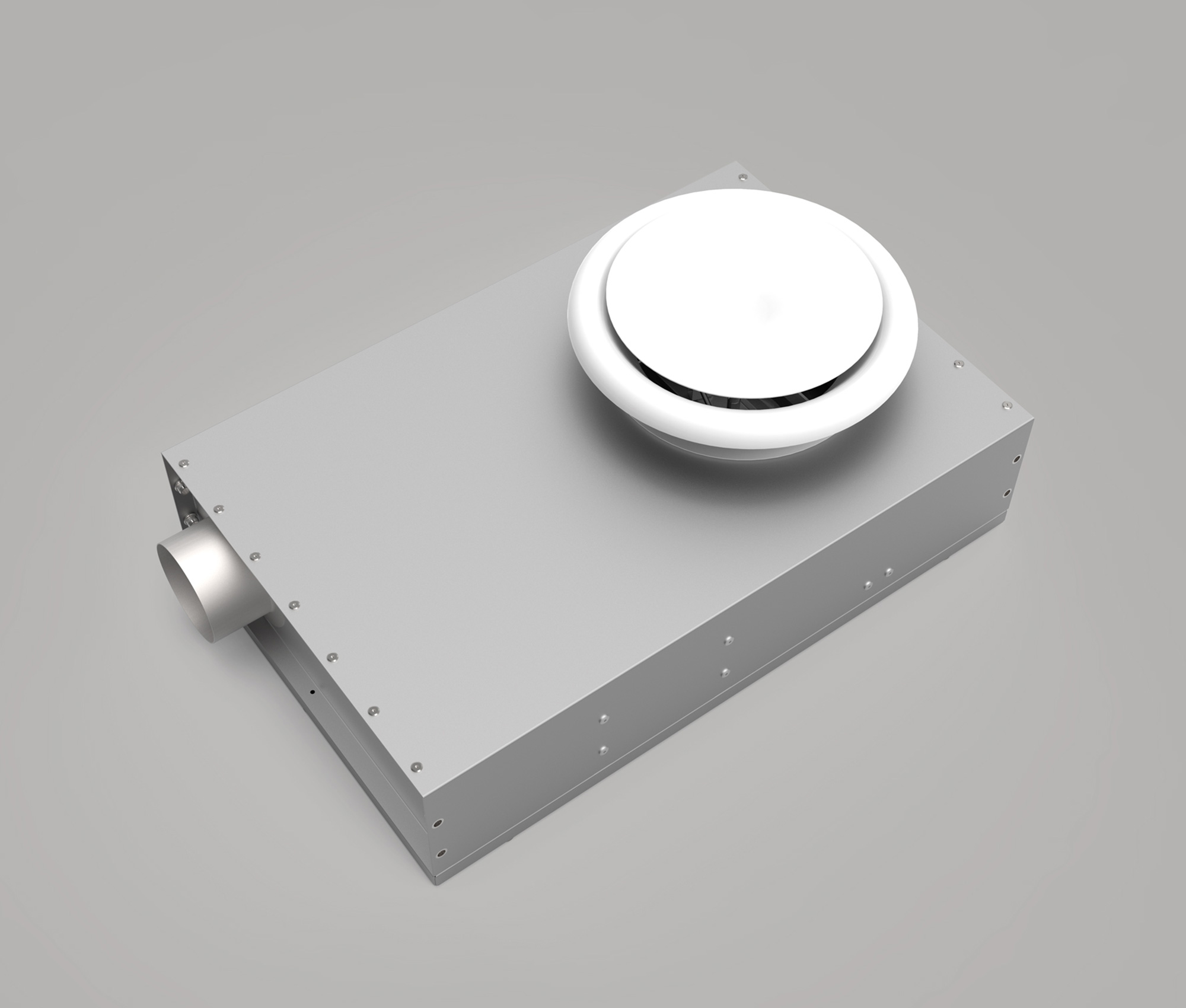

Takmonterade tilluftslådor är tillverkade av 0,7 mm varmförzinkad stålplåt (som tillval kan de tillverkas av rostfri stålplåt - antimagnetiskt utförande). Höljets insida är belagd med en isoleringsmatta. Inuti finns luftriktare för en jämn luftspridning. På höljets utsida finns hål för infästning av lådan till däcket. I väggmonterade tilluftslådor är höljet tillverkat av 0,7 mm varmförzinkad stålplåt med polyesterbeläggning i RAL 9010 (som tillval finns rostfri stålplåt - antimagnetiskt utförande). På bakväggen finns hål för väggmontering.

Justeringsmekanism

Takmonterade tilluftslådor är utrustade med en kammekanism för justering av luftmängden. I väggmonterade tilluftslådor justeras luftmängden med hjälp av ett spjäll som är inbyggt inuti lådan. Mekanismens komponenter är tillverkade av plast, varmförzinkat stål och icke-järnmetaller.

Värmeenhet (ellådor)

Värmeelement med lameller och temiskt skydd i två steg. Det första med automatisk återställning skyddar mot att tilluftstemperaturen stiger över 60 °C, det andra med manuell återställning skyddar mot överhettning över 90 °C. Värmeelementen är tillverkade av rostfritt stål. Vid uteblivet luftflöde från luftbehandlingsaggregatet kan värmeelementet inte fungera som konvektionsvärmare.

Luftutlopp

Tilluftsventil tillverkad av varmförzinkad stålplåt med polyesterbeläggning i RAL 9010 (standardutförande) eller av rostfri plåt (antimagnetiskt utförande).

Singelledningslådor och frånluftslådor är avsedda för installation i slutet av högtrycksledningar i luftbehandlingsinstallationer.

Enheterna används för att:

Utförandet av CUT-, ECUT-lådor storlek 1 och 2 överensstämmer med MED-direktivet, kan monteras i tak av klass B15.
