BLAST

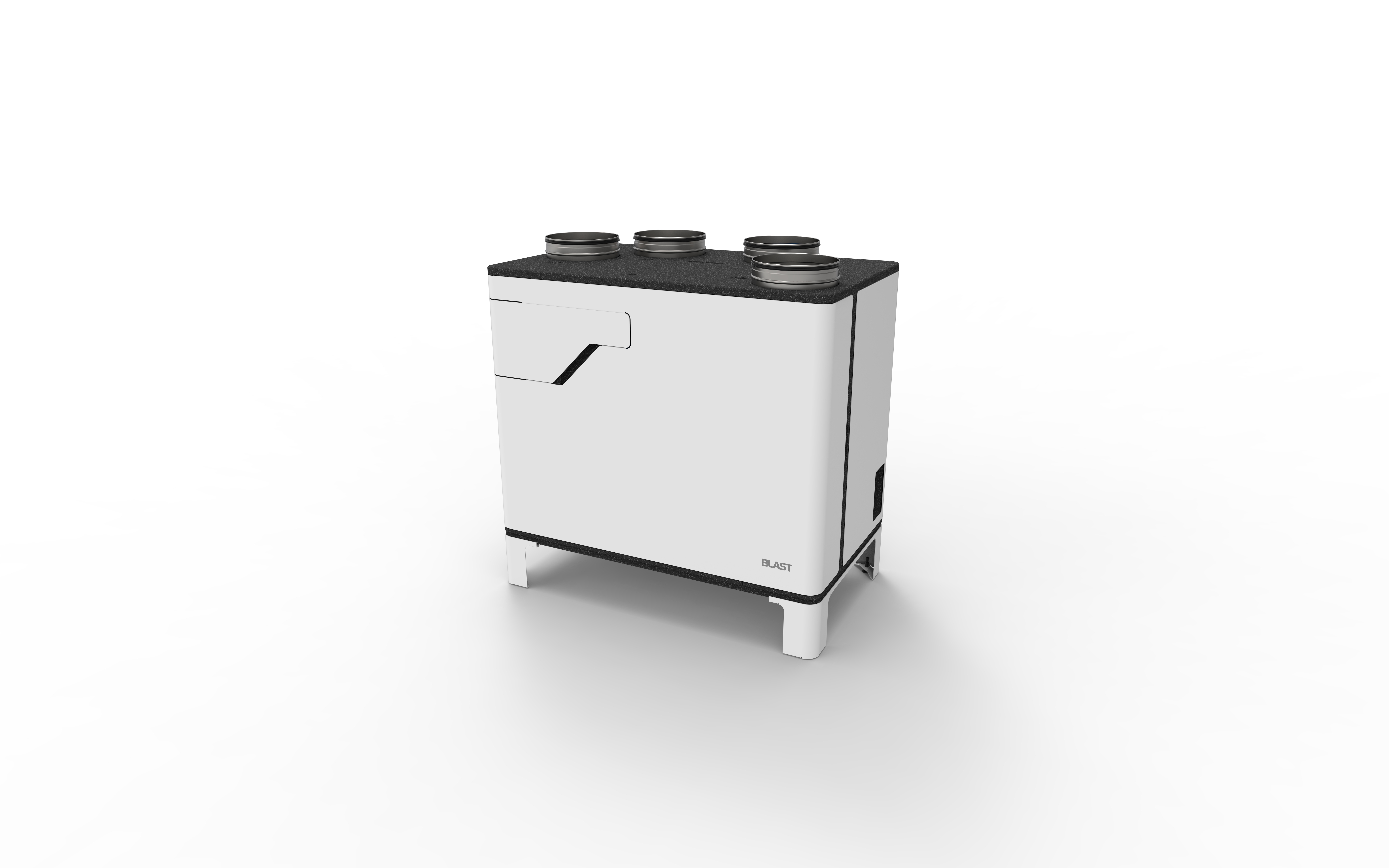

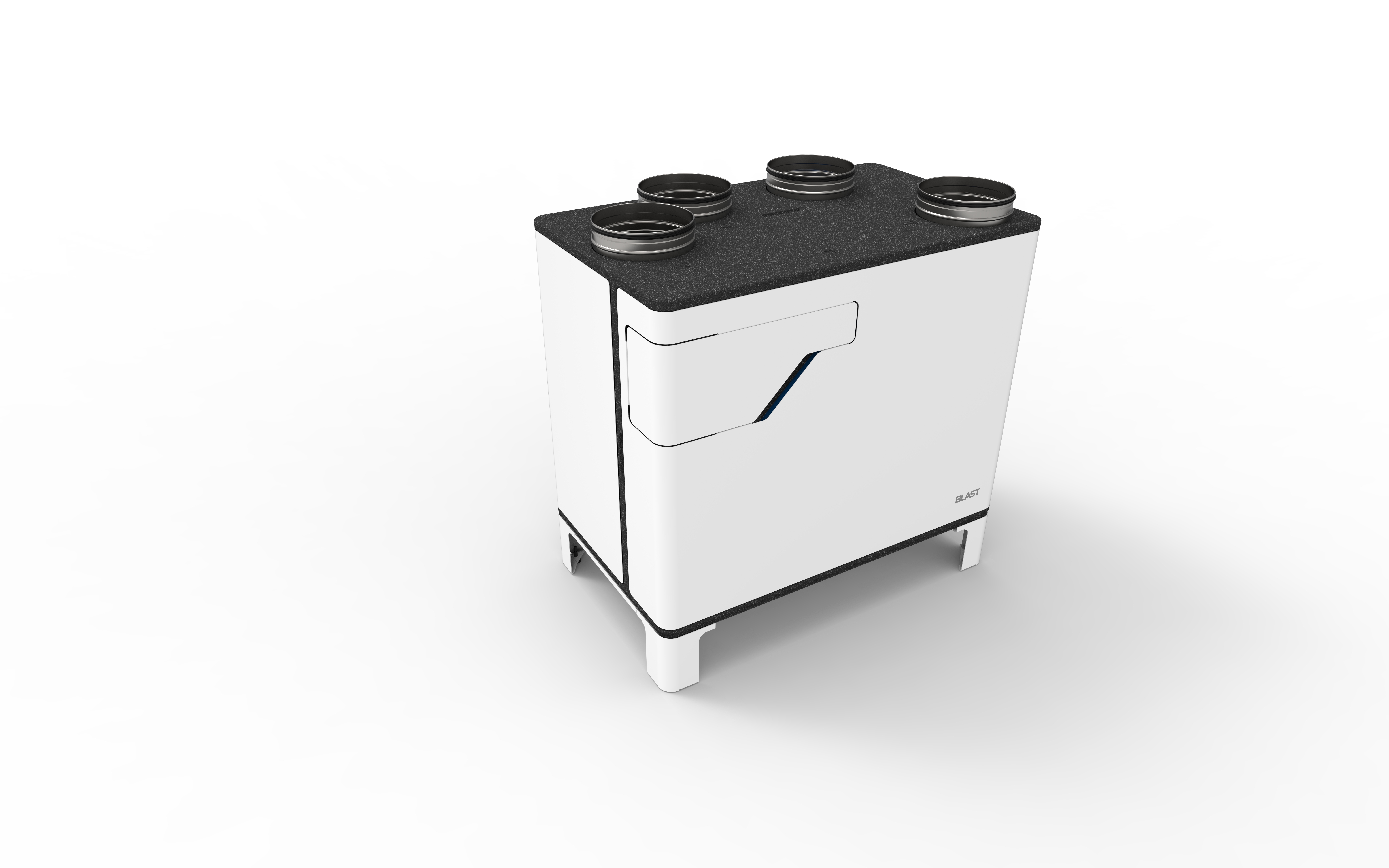

Das BLAST-Gehäuse ist aus spritzgegossenem, geschäumtem Polypropylen gefertigt. Der äußere Teil des Gehäuses besteht aus verzinktem Stahlblech, beschichtet in RAL 9010.

 Das spezielle Design des Klimagerätes, einschließlich der inneren Geometrie, ermöglichte:

- eine sehr gute Wärmedämmung zu erreichen,

- Eliminierung von Wärmebrücken,

- keine Gefahr von Kondenswasserbildung an den Wänden des Gerätes,

- geringere Druckverluste in der Lüftungsanlage,

- eine sehr gute Schalldämmung zu erreichen,

- die Verwendung einer vierseitigen, selbstreinigenden Kondensatwanne,

- ästhetisch ansprechendes, modernes Äußeres.

Die Gehäuseelemente lassen sich leicht demontieren, so dass wir Zugang zu den Bauteilen des Klimagerätes haben, was den täglichen Betrieb und die Wartung erleichtert.

Das Klimagerät ist in der Standardausführung serienmäßig mit einer Konsole für die Wandmontage und Füßen ausgestattet.

Die Füße in der DECOR-Version sind als Option erhältlich.

Es wurden energieeffiziente, direkt angetriebene Radialventilatoren mit EC-Motoren eingesetzt. Durch den Einsatz eines Druckwandlers (optional) ist es möglich, die Volumen- und Massenströme für Zu- und Abluft unabhängig voneinander konstant zu halten.

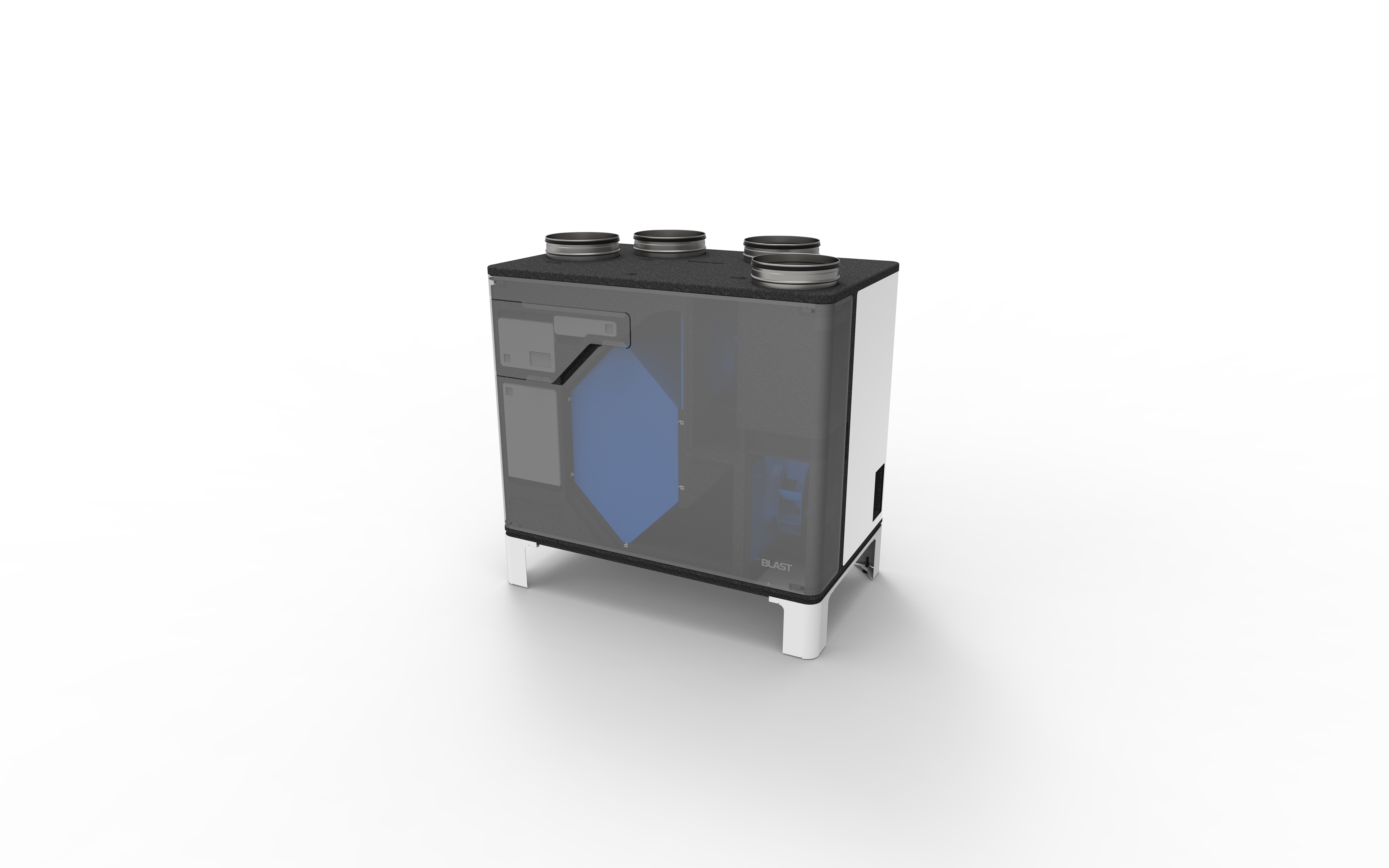

Das Klimagerät verwendet einen Gegenstrom-Wärmerückgewinnungstauscher aus Aluminium mit einem automatisch abgedichteten Bypass. Der Tauscher zeichnet sich durch einen hohen Wirkungsgrad (bis zu 92 %) und eine höhere mechanische Beständigkeit im Vergleich zu Wärmetauschern aus Kunststoff aus. Er trennt Außen- und Abluftströme effektiv voneinander. Der Tauscher ist so konstruiert, dass er zur Reinigung leicht demontiert werden kann. Er erfüllt strenge hygienische Anforderungen. Die verwendeten Wärmetauscher sind nach Eurovent und VDI 6022 zertifiziert.

Die Filter sind Einwegfilter und austauschbar. Spezielle Inspektionsöffnungen ermöglichen einen einfachen Zugang zu den Filtern, zwecks deren Austausch.

Das BLAST Lüftungsgerät ist standardmäßig mit ePM₁₀ 50% (M5) Filtern ausgestattet. Als Option kann ein ePM₁ 60% (F7) Filter für die Zuluft verwendet werden.

Die Filter werden mit der Mini-Falten-Technologie hergestellt, haben eine große Filterfläche, einen geringen Widerstand, eine erhöhte Staubaufnahme und können somit eine längere Lebensdauer haben.

Das verwendete Filtersystem scheidet Partikel, die Bestandteil der Feinstaubpartikel des bekannten Smogs sind, wirksam ab.

Das BLAST Lüftungsgerät ist mit einem elektrischen Vorwärmer ausgestattet, der über eine Frostschutzfunktion verfügt. Die Leistung der Heizung wird kontinuierlich durch ein PWM-Signal gesteuert. Die Heizung wird aktiviert, wenn der Druckabfall über den Rückgewinnungstauscher steigt. In jeder Betriebsphase des Wärmetauschers werden Druckkontrollpunkte überwacht, um in einer Frostsituation angemessen reagieren zu können, indem die elektrische Heizung entsprechend dem Grad der Erfrierung gesteuert wird. Das angewandte Entfrostungssystem ermöglicht eine optimale Nutzung des Betriebs und der Leistung des Heizgerätes, verhindert die Möglichkeit einer übermäßigen Vereisung des Wärmetauschers und minimiert somit die Kosten für den Energieverbrauch.

Das Klimagerät ist serienmäßig mit einem Bypass ausgestattet, d.h. einem automatisch gesteuerten System von dichten, gegenläufigen Klappen. Diese Lösung ermöglicht die Realisierung der sogenannten freien Kühlung, d.h. die freie Kühlung von Räumen mit Außenluft. Die freie Kühlung kann z. B. im Sommer genutzt werden, wenn die Innenlufttemperatur zu hoch und die Außenluft angenehm kühl ist.

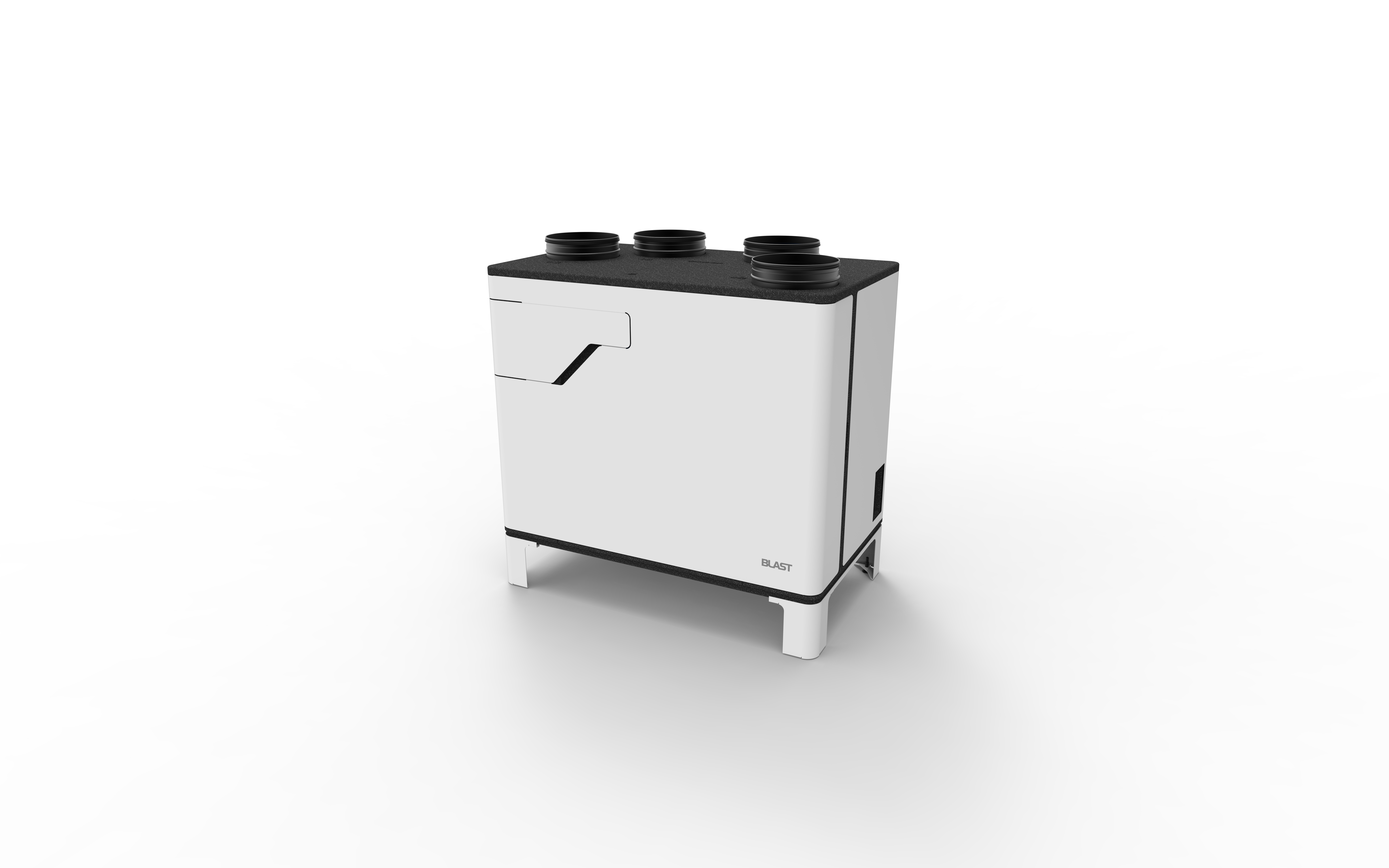

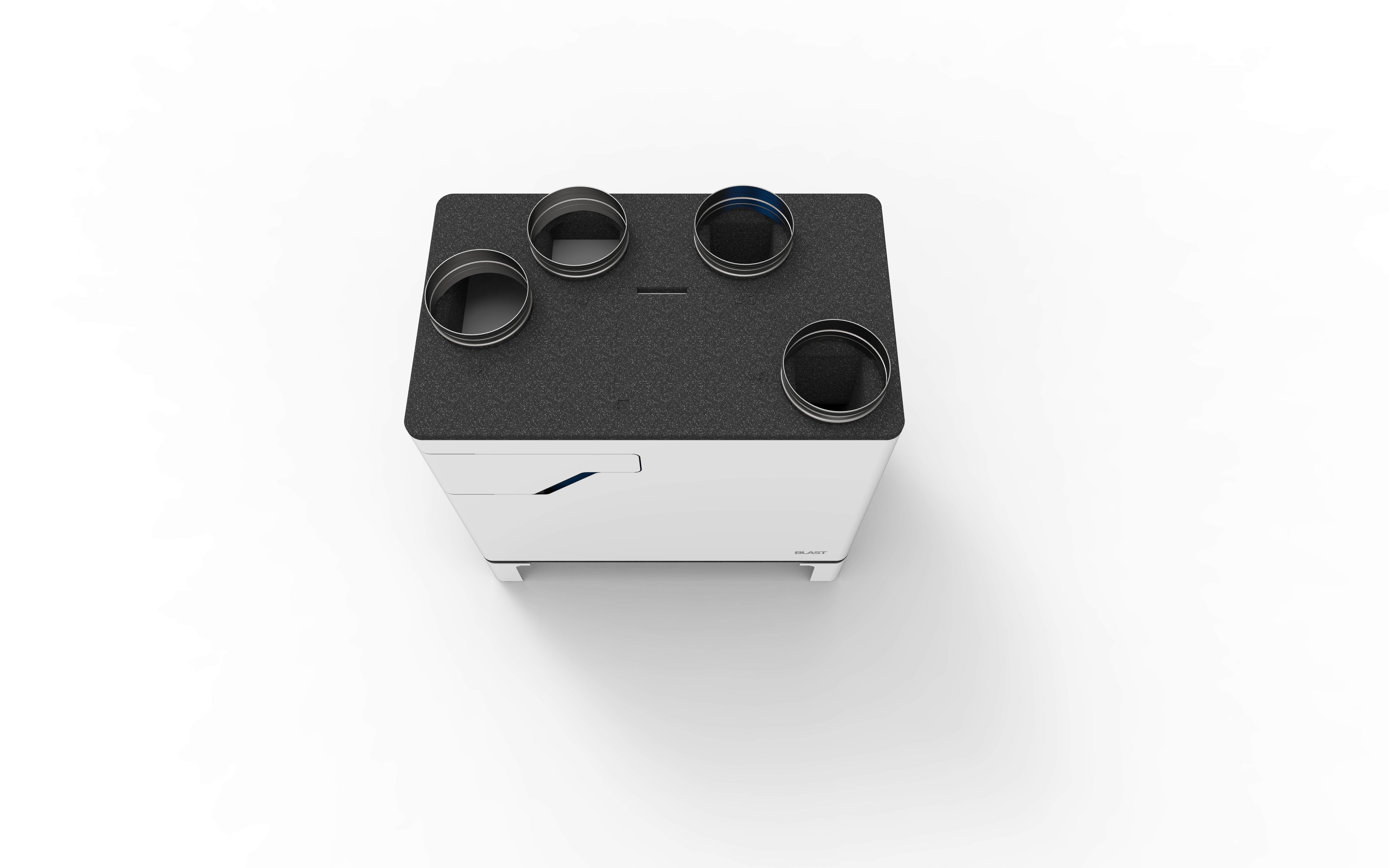

Die Anschlussstutzen sind aus verzinktem Stahlblech mit Gummidichtung, Durchmesser ø200mm. Sie gehören zur Standardausrüstung des Klimagerätes. Sie sind am Klimagerät befestigt und die Montage am Gerät erfolgt durch Einpressen. Entsprechend geformte Löcher im Klimagerät und die verwendeten Dichtungen sorgen für eine dichte Verbindung zwischen Stutzen und Gerät.

Das BLAST- Klimagerät ist für den Anschluss an die Lüftungsanlage mit dem Anschlussstutzen nach oben oder zur Seite hin vorgesehen. Für den gerichteten Anschluss müssen geeignete Winkelverschraubungen mit Dichtungen verwendet werden.

Das BLAST-Klimagerät kann sowohl stehend als auch hängend (an der Wand montiert) betrieben werden.

Das Gerät ist mit Halterungen zur Wandbefestigung (Wandmontage) und Standardfüßen ausgestattet. Als Option können Füße vom Typ "DECOR" bestellt werden. Es wird empfohlen, das Gerät hängend zu montieren unter Einsatz spezieller Halterungen.   Eine Schablone zur Erleichterung dieser Montageart liegt dem Klimagerät bei.

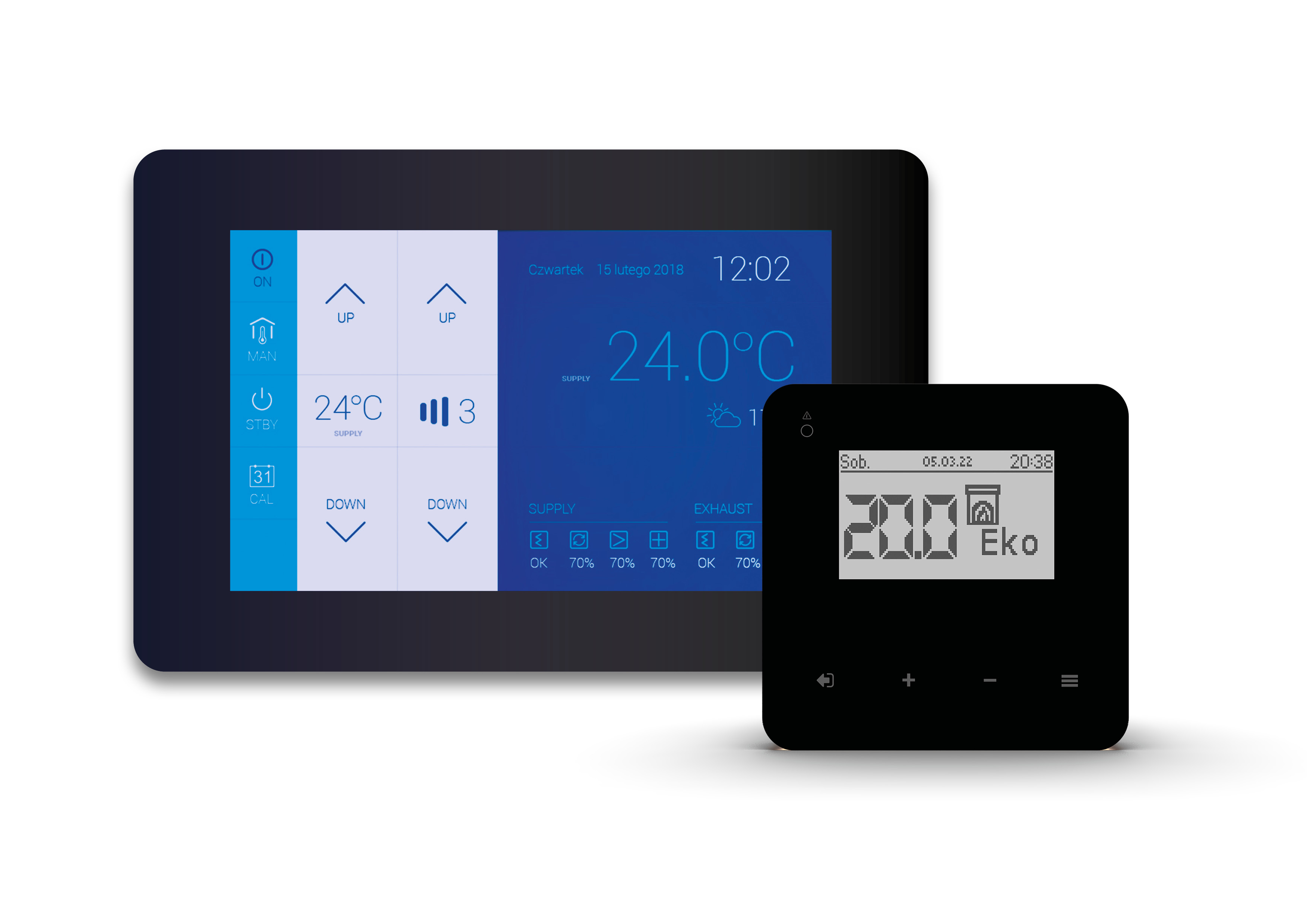

Das Klimagerät BLAST ist mit einem leicht zugänglichen Anschlusspanel ausgestattet, in dem sich eine Buchse zum Einstecken des Stromversorgungskabels und eine Buchse zum Anschluss des Kommunikationskabels mit dem Steuerregler STANDARD oder ADVANCE befindet. Das Stromkabel ist standardmäßig 2 m lang. Auf einer Seite ist es mit einem Stecker für den direkten Anschluss an das Gerät abgeschlossen, auf der Seite der Stromquelle ist es unarmiert.

Das Kommunikationskabel ist 2 m lang, auf der einen Seite mit abisolierten Drähten versehen und somit für den Anschluss an das Steuergerät vorbereitet, und auf der anderen Seite mit einem RJ-12-Stecker. Wenn das Steuergerät in größerer Entfernung vom Gerät installiert werden muss, kann das Kabel für einen ordnungsgemäßen Betrieb auf maximal 50 m verlängert werden.

Das BLAST-Klimagerät wird im Plug & Play Standard geliefert.

Die Automatik der Zentrale besteht aus einer Hauptsteuerplatine und einem Klemmenleistenmodul für den Anschluss von optionalen Automatikkomponenten. Für die Stromversorgung der Erweiterungselemente der Automatik stehen auf der Klemmenleistenmodul-Platine zwei Quellen für die Referenzspannung 230VAC und 24VDC zur Verfügung. Die Lage des Klemmenleistenmoduls ermöglicht einen einfachen Servicezugang. Der Anschluss, die Ansteuerung zusätzlicher Automatikkomponenten ist unkompliziert und durchaus komfortabel. Der Anwender erhält ein Produkt, das die Erweiterung der Rekuperationseinheit (auch nach der Installation) mit zusätzlichen Elementen ermöglicht, ohne dass die Platinen, die Steuerung oder die Applikation ausgetauscht werden müssen.
