DWB

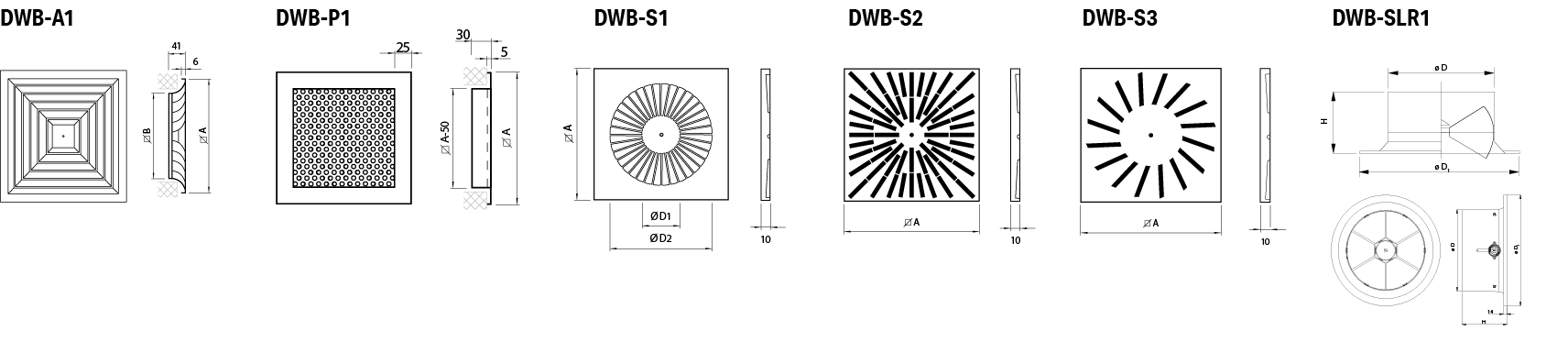

DWB-Gitter werden für die Zu- und Abluft an der Decke verwendet, wobei sie je nach Art der Zu-/Abluft unterteilt werden können in:

• Typ A1 - Diffusoren für horizontale Luftzufuhr in Räumen von 2,6÷4,0 m Höhe. Die empfohlene Zulufttemperaturdifferenz zur Raumtemperatur beträgt ±10 K. Sie werden auch als Entlüftungsöffnungen im Abgassystem verwendet.
• Typ P1 - Gelochte Ventilatoren, die in Räumen mit einer Höhe von 2,6÷4,0 m eingesetzt werden. Sie werden auch als vertikale Zuluftdurchlässe eingesetzt.
• Typ S1, S2, S3 - Dralldiffusoren, die in Räumen von 2,6÷4,0 m Höhe eingesetzt werden. Die empfohlene Zulufttemperaturdifferenz zur Raumtemperatur beträgt ±10 K. Kennzeichnend für diese Auslässe ist ein hoher Induktionsgrad, der durch die Drallströmung verursacht wird und einen schnellen Temperaturausgleich im Raum bewirkt. Sie werden auch als Entlüftungsöffnungen im Abgassystem verwendet.
• Typ SLR1 - horizontale Dralldiffusoren und vertikale Dralldiffusoren für Räume von 3,0÷10,0 m Höhe. Kennzeichnend für diese Auslässe ist ein hoher Induktionsgrad, der durch die Dralldiffusoren zeichnen sich dadurch aus, dass der Luftstrom in den Deckenhohlraum oder nach unten gerichtet ist. Ein solcher Abfluss wird durch die Möglichkeit der Schaufelwinkeleinstellung bestimmt.

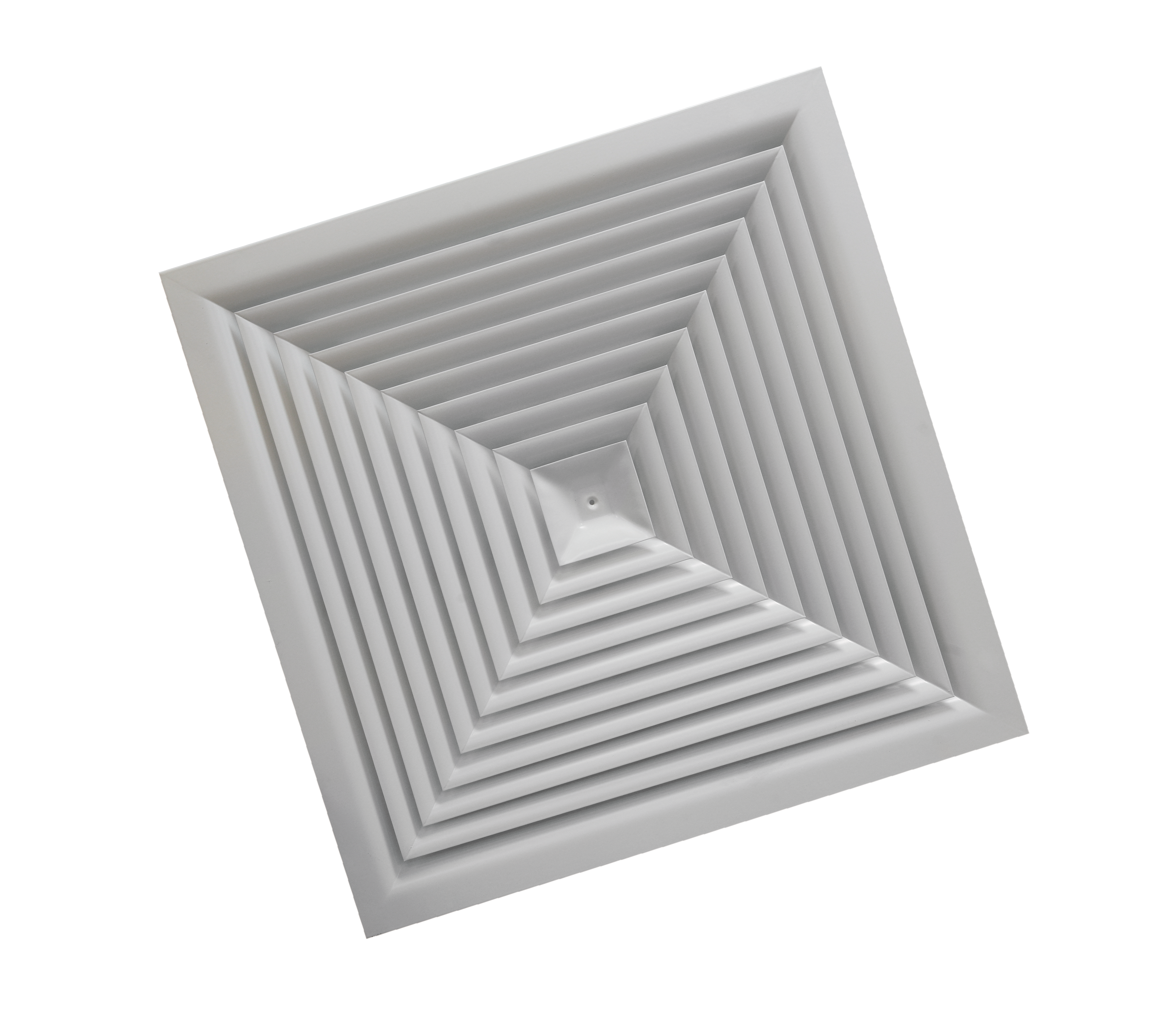

DWB-A-Aufbau

• Frontrahmen und Lenkräder in Form eines Diffusors, aus gewalzten Blechprofilen. Fester Einbau der Messer in den Außenrahmen. Oberflächenbehandlung: pulverbeschichtet weiß RAL 9010. Einbau: In Anschlusskästen und abgehängten Decken. Befestigung mittels Zentralschraube.

DWB-P1 Aufbau

• Vorderer Rahmen aus gewalzten Profilen aus Stahlblech, Füllung aus Lochblech. Oberflächenbehandlung: pulverbeschichtet weiß RAL 9010. Anemostaten mit einer aktiven Fläche von 30% (Perforation Ø 6 mm). Einbau: In Anschlusskästen und abgehängten Decken. Befestigung mittels Zentralschraube.

DWB-S1 Aufbau

• Stahlpaneel mit geprägten feststehenden Lenkrädern, angeboten in zwei Luftauslassdurchmessern Ø 350 und Ø 540 in einem quadratischen Paneel. Oberflächenbehandlung: pulverbeschichtet weiß RAL 9010. Einbau: In Anschlusskästen und abgehängten Decken. Befestigung mittels Zentralschraube.

DWB-S2 Aufbau

• Stahlpaneel mit verstellbaren Kunststofflenkrädern (weiß), die die Richtung des Luftstroms bestimmen. Oberflächenbehandlung: pulverbeschichtet weiß RAL 9010. Einbau: In Anschlusskästen und abgehängten Decken. Befestigung mittels Zentralschraube.

DWB-S3 Aufbau

• Stahlpaneel mit verstellbaren Kunststofflenkrädern (weiß) die Richtung des Luftstroms bestimmen. Oberflächenbehandlung: pulverbeschichtet weiß RAL 9010. Einbau: In Anschlusskästen und abgehängten Decken. Befestigung mittels Zentralschraube.

DWB-SLR1 Aufbau

• Die DWB-SLR1-Diffusoren sind serienmäßig mit einem integrierten Lenkradsystem mit manueller Einstellung (durch Stellantrieb - Option) ausgestattet. Der Auslasskörper ist aus Stahlprofilen gefertigt. Die gesamte Einheit ist in der Farbe Weiß RAL9010 pulverbeschichtet. Oberflächenbehandlung: pulverbeschichtet weiß RAL 9010. Einbau: in Anschlusskästen oder -kanälen mittels Schrauben.
