Anwendung |
Lüftungs- und Klimaanlagen mit Standardreinheitsanforderungen; Vorfilter Lüftungs- und Klimaanlagen mit erhöhten Reinheitsanforderungen; Vorfilter und Nachfilter Lüftungs- und Klimaanlagen mit Standard- oder spezifischen Luftreinheitsanforderungen an die Endstufe der Filtration; Vor- und Nachfilter Beseitigung von Fettpartikeln und schweren Verunreinigungen (Metallfilter) |
|||
|
Typen |
Metallfilter, Kassettenfilter G2/ISO COARSE Klasse |
Kassettenfilter G4 – ISO COARSE Klasse M5 – ISOePM10-70% Klasse |
Mini pleat Kassettenfilter M5 – ISOePM10-70% Klasse F7 – ISOePM1-60% Klasse F9 – ISOePM1-80% Klasse |
Taschenfilter M5 – ISOePM10-50% Klasse F7 – ISOePM2,5-65% Klasse F9 – ISOePM1-70%/80% Klasse |
|
Metallfilter |
Metallgewebe in einem Rahmen aus verzinktem Blech Montiert in einer 50 mm breiten Führung Hochwertiges Gewebe aus verzinktem Stahl |
|
Kassettenfilter |
Maschenverstärkter synthetischer Vliesstoff in einem Rahmen aus verzinktem Stahl Montiert in einer 50 mm breiten Führung Synthetischer Vliesstoff |
|
Kassettenfilter mini pleat |
Filterpakete in Minifaltentechnik mit Hotmeltabscheidern, verzinkter Stahlrahmen Montiert in einer 50 mm breiten Führung Glas oder synthetisches Vlies (100% Polypropylen) |
|
Taschenfilter
|
Taschen, die zusammengenäht und auf ein mit verzinktem Stahl umrahmtes Drahtgitter gelegt werden Montage in 25 mm breiter Führungsschiene, exzentrische Klemmung Dreischichtigersynthetischer Polypropylen-Vliesstoff mit Mikrofasern |
|
Metallfilter |
Retentionsrate von synthetischem Staub Am = 80%. Endgültiger Druckabfall Δp = 120 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 300°C |
|
Kassettenfilter |
Retentionsrate von synthetischem Staub Am = 82%÷ 92%. Endgültiger Druckabfall Δp = 150 Pa÷ 200 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 90÷100°C |
|
Kassettenfilter mini pleat |
Retentionsrate von synthetischem Staub Am = 95%÷ 99%. Endgültiger Druckabfall Δp = 150 Pa÷ 200 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 80°C |
|
Taschenfilter |
Retentionsrate von synthetischem Staub Am = 95%÷ 99%. Endgültiger Druckabfall Δp = 200 Pa÷ 300 Pa Max. Luftgeschwindigkeit v = 3,7÷4,6 m/s Maximale Betriebstemperatur 90÷100°C
|
Anwendung
Nieder- und Mitteldruck-Lüftungs- und -Klimaanlagen mit einem Gesamtdruck bis zu 2000 Pa
Mitteldruck-Lüftungs- und -Klimaanlagen mit Gesamtdruck bis 3000 Pa (Marineausführung EVO-M)
Einsatz von Einzelventilatoren oder Multi-Ventilator-Sets (bis zu 6 in einem Set) je nach Größe und Druck der Einheit
Typen
Ventilatoren mit AC-Motoren: Zentrifugalventilator ohne Gehäuse, einseitig saugend, Typ PLUG, mit rückwärts gekrümmten Schaufeln
Ventilatoren mit EC-Motoren: Zentrifugalventilator ohne Gehäuse, einseitig saugend, Typ PLUG, mit rückwärts gekrümmten Schaufeln
Ventilatoren mit AC-Motoren (EVO-M Marineversionen): Radialventilator mit Gehäuse, doppelseitig saugend, mit rückwärts gekrümmten Schaufeln
Ventilatoren mit AC-Motoren
Gebläse und Motor sind auf einem gemeinsamen Rahmen montiert, der mit Stoßdämpfern versehen ist, um Vibrationen vom Gehäuse zu isolieren
Direktantrieb - das Laufrad ist auf der Motorwelle montiert
IEC-Normmotor mit einer Drehzahl
Motor geeignet für die Stromversorgung durch einen Umrichter (Frequenzumrichter) - optionale Ausstattung
Ventilatoren mit EC-Motoren
Gebläse und Motor auf einem gemeinsamen Rahmen, der direkt auf der Membrane der Einheit montiert ist
Direktantrieb - das Laufrad ist auf der Motorwelle montiert
IEC-Normmotor mit einer Drehzahl
Motor mit eingebauter Steuerung und Stromversorgung
Ventilatoren mit AC-Motoren
(EVO-M Meerestechnik)
Ventilator und Motor sind auf einem gemeinsamen Rahmen montiert, der von Stoßdämpfern gestützt wird, um Vibrationen im Gehäuse des Lüftungsgeräts zu isolieren
Riemenantrieb
IEC-Norm-Schiffsmotor mit einer oder zwei Geschwindigkeiten
Motor auf einem verstellbaren Sockel montiert
Motor geeignet für die Stromversorgung durch einen Umrichter (Frequenzumrichter) - optionale Ausstattung
Ventilatoreinheit durch Epoxidfarbe geschützt
Ventilatoren mit AC-Motoren
Versorgungsspannung 3x400 V / 50 Hz
Nennleistung 0,75 kW ÷ 15 kW
Schutzart PTC
Isolierstoffklasse der Motorwicklung: F (kompatibel mit Frequenzumrichter)
Lebensdauer des Lagers: L10 = 20000 h / L50 = 100000 h
Schutzgrad: IP55
Wirkungsgradklasse: IE2 / IE3
Frequenzbereich der Umrichtersteuerung: 10÷100 Hz
Min. / max. Betriebstemperatur -30°C / 55°C
Ventilatoren mit EC-Motoren
Versorgungsspannung 1x230 V / 3x400 V / 50 Hz
Nennleistung 0,5 kW ÷ 11,9 kW
Isolierstoffklasse der Motorwicklung: B/ F (gemäß EC-Controller)
Lebensdauer des Lagers: L10 = 20000h / L50 = 100000 h
Schutzgrad: IP54 / IP55
Wirkungsgradklasse: über IE3
Sensor mit Standard-Analogausgang (0÷10 V oder 4÷20 mA)
Offener Standard RS485 MODBUS-RTU Protokoll
Min. / max. Betriebstemperatur -25°C / 60°C
Ventilatoren mit AC-Motoren
(EVO-M Meerestechnik)
Versorgungsspannung 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Nennleistung 0,75 kW ÷ 22,5 kW
Schutzart PTC
Isolierstoffklasse der Motorwicklung: F (kompatibel mit Frequenzumrichter)
Lebensdauer des Lagers: L10 = 20000 h / L50 = 100000 h
Schutzniveau: IP55
Wirkungsgradklasse: IE2
Frequenzbereich der Umrichtersteuerung: 10÷100 Hz
Min. / max. Betriebstemperatur -30°C / 55°C
LEISTUNGSBEDARF IN ABHÄNGIGKEIT VON DER TEMPERATUR DER UMGEBUNGSLUFT
|
Max. Temperatur °C |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
|
P/PN % |
105 |
102 |
100 |
97 |
93 |
87 |
82 |
Anwendung
Verringerung des Luftschalls
Typen
SLC_STD (Standard)
SLC_HEFF (höhere Effizienz)
Dämpfungseinlagen 100 mm oder 200 mm dick, gefüllt mit nicht brennbarer Mineralwolle der Feuerwiderstandsklasse A1
Oberfläche der Dämmplatte mit Glasschleier bedeckt
Isoliermatte gekapselt in einem verzinkten oder zusätzlich polyesterbeschichteten Blechrahmen (EVO-H)
Max. Luftgeschwindigkeit: v = 4,5 m/s
Dach / Lufteintritt / Luftansaugung
Für Außengeräte werden ein Dach und ein Lufteintritt- und -ansaugungsbauteil geliefert.
Bei Außengeräten ist es möglich, Elemente des Wasserabflusssystems auf der nicht gewarteten Seite der Geräte zu installieren
Türen / Schlösser / Griffe
Einfach zu bedienende Schlösser an den Wartungstüren und Griffe am Inspektionspaneel ermöglichen eine korrekte und sichere Wartung der Geräte
Inspektionsfenster
Sichtfenster mit einem Durchmesser von 200 mm ermöglichen die Beobachtung des Innenraums während des Betriebs der Anlage.
Verdunkelungsrollos können bei Außenversionen angebracht werden
Interne Beleuchtung
Die in den erforderlichen Abschnitten installierte Beleuchtung ermöglicht die Beobachtung des Innenraums der Einheit durch das Sichtfenster
Lichtschalter an der Außenseite des Geräts montiert

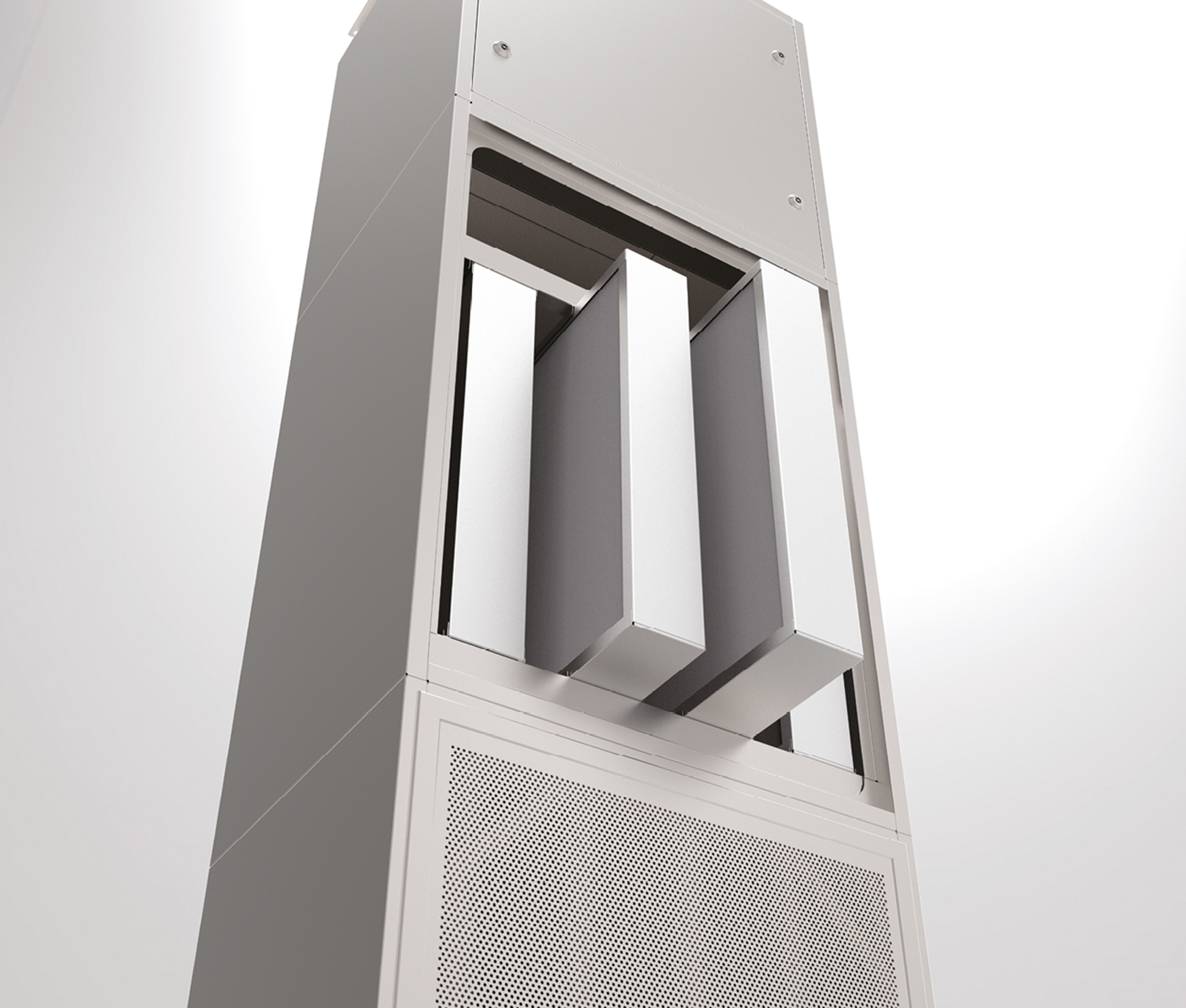

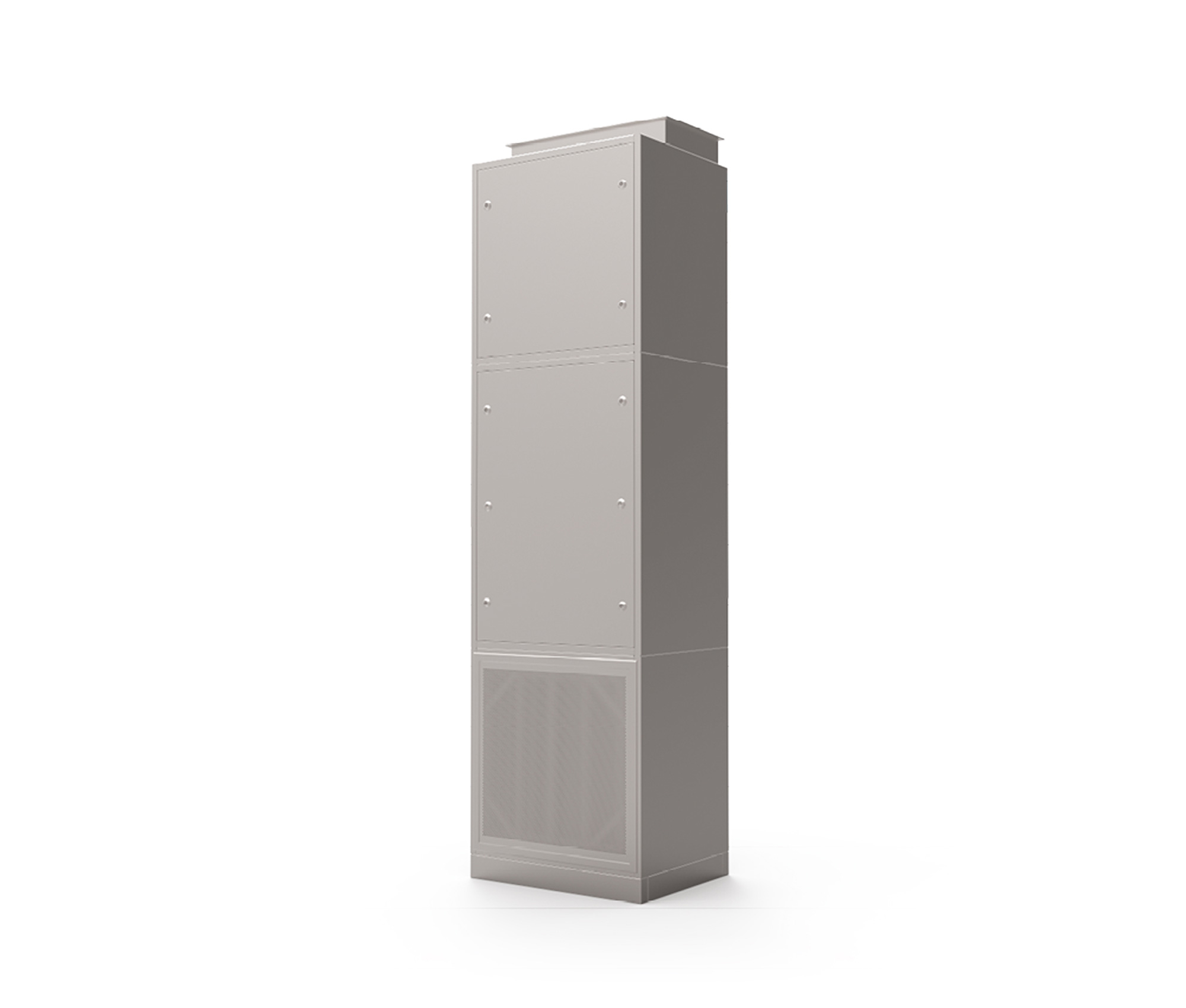

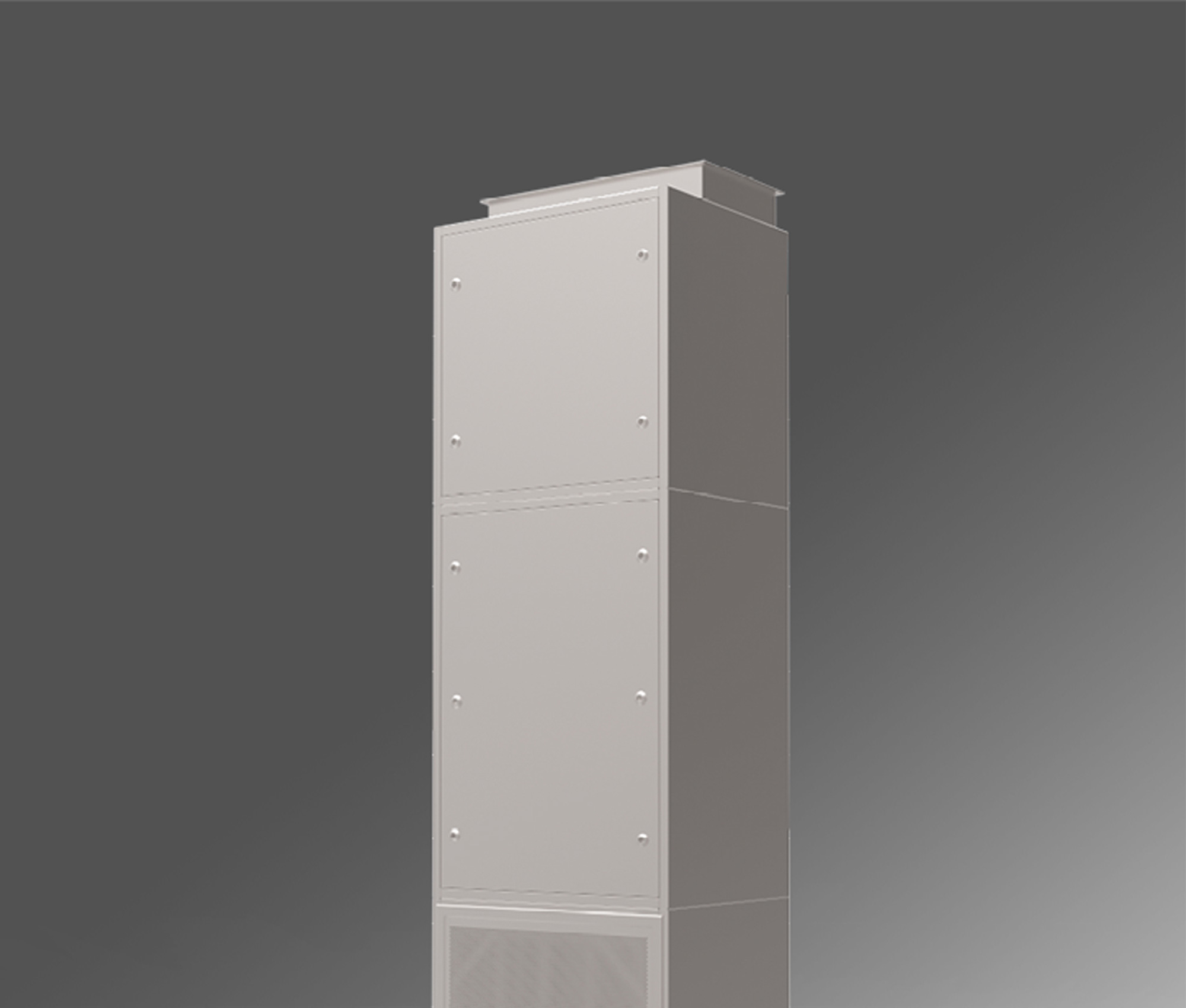

Das EVO-H MRH Rezirkulationsmodul ist für die Reinigung von Umluft in Operationssälen und anderen Räumen mit hohen hygienischen Anforderungen konzipiert. Aufgrund des erhöhten Bedarfs an Luft, die dem konditionierten Reinraum zugeführt wird, ermöglicht der Einsatz des Moduls eine Verringerung der Größe der RLT-Anlage des Operationssaals (einschließlich der Luftaufbereitungseinheit) und der Betriebskosten. Die Geräte werden im Operationssaal oder in angrenzenden Räumen des Operationssaals installiert, wo auch die Luftreinigung erfolgt. Die Module arbeiten über einen zusätzlichen Luftkanal mit der mit Verbindungsstutzen ausgestatteten NSL-Laminardecke zusammen. Die Rezirkulationsmodule werden in zwei Größen hergestellt. Die Geräte verfügen über zwei Möglichkeiten der Montage des Ansaugstutzens: nach oben oder von vorne. Um den Luftstrom zu forcieren, wird ein Radialventilator mit vorwärts gekrümmten Schaufeln, doppeltem Einlass und direktem Antrieb durch einen EC-Motor verwendet. Die Schalldämpferkulissen sind in hygienischem Design gefertigt und können leicht aus dem Modulgehäuse entfernt werden. Zur Luftreinigung werden Kompaktfilter der Klasse F7 oder F9 (gemäß EN 779) oder gleichwertige Filter gemäß EN ISO-16890:2017 verwendet. Ein hygienisches Abluftgitter des Typs GWB-G5 ist am Eingang des Filterbereichs installiert.
|

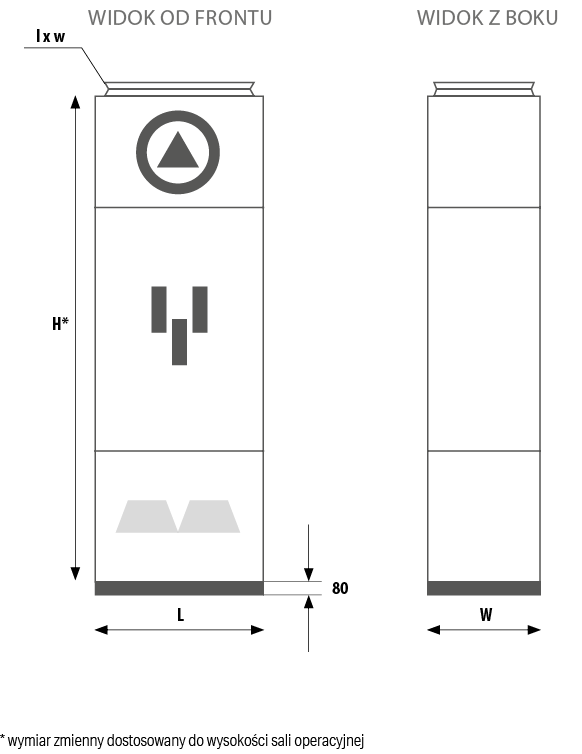

EVO-H MRH |
MRH01 |
MRH02 |
|
H [mm]* |
2 450÷2 900* |
2 450÷2 900* |
|
L [mm] |
700 |
1 000 |
|
W [mm] |
550 |
550 |
|
Elektrische Leistung des Ventilators[W] / Strom [A] / Spannung [V] |
500/2,2/1x230V |
940/1,6/3x400V |
|
Anschlussmaß l x b [mm] |
650x335 |
950x335 |
|
Gewicht [kg] |
150 |
210 |
