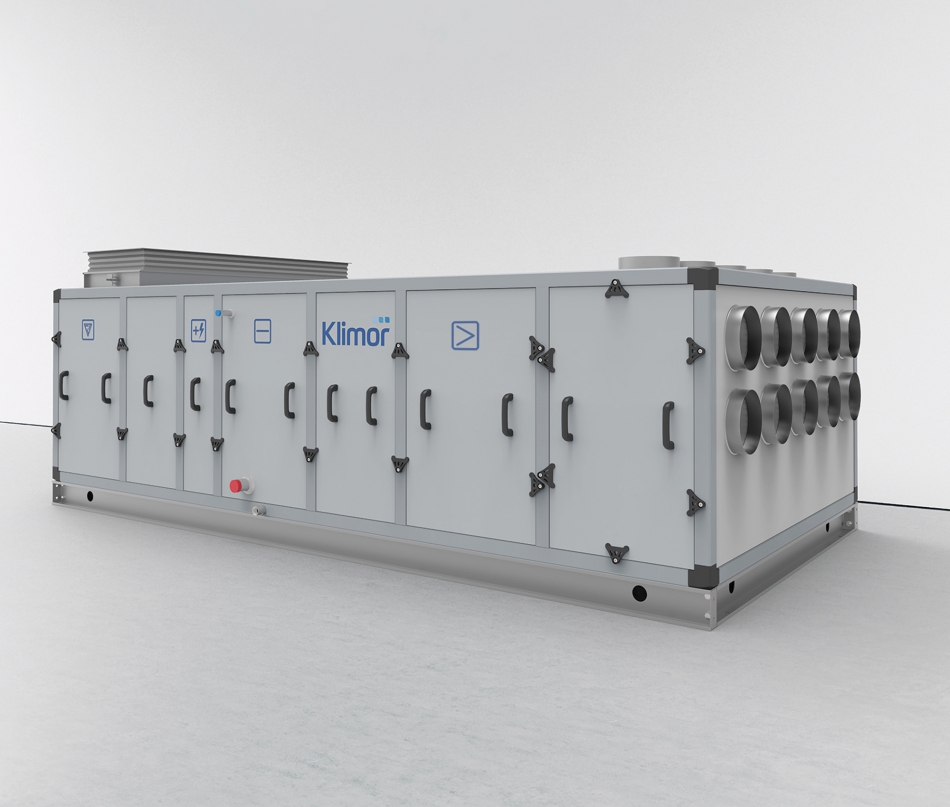

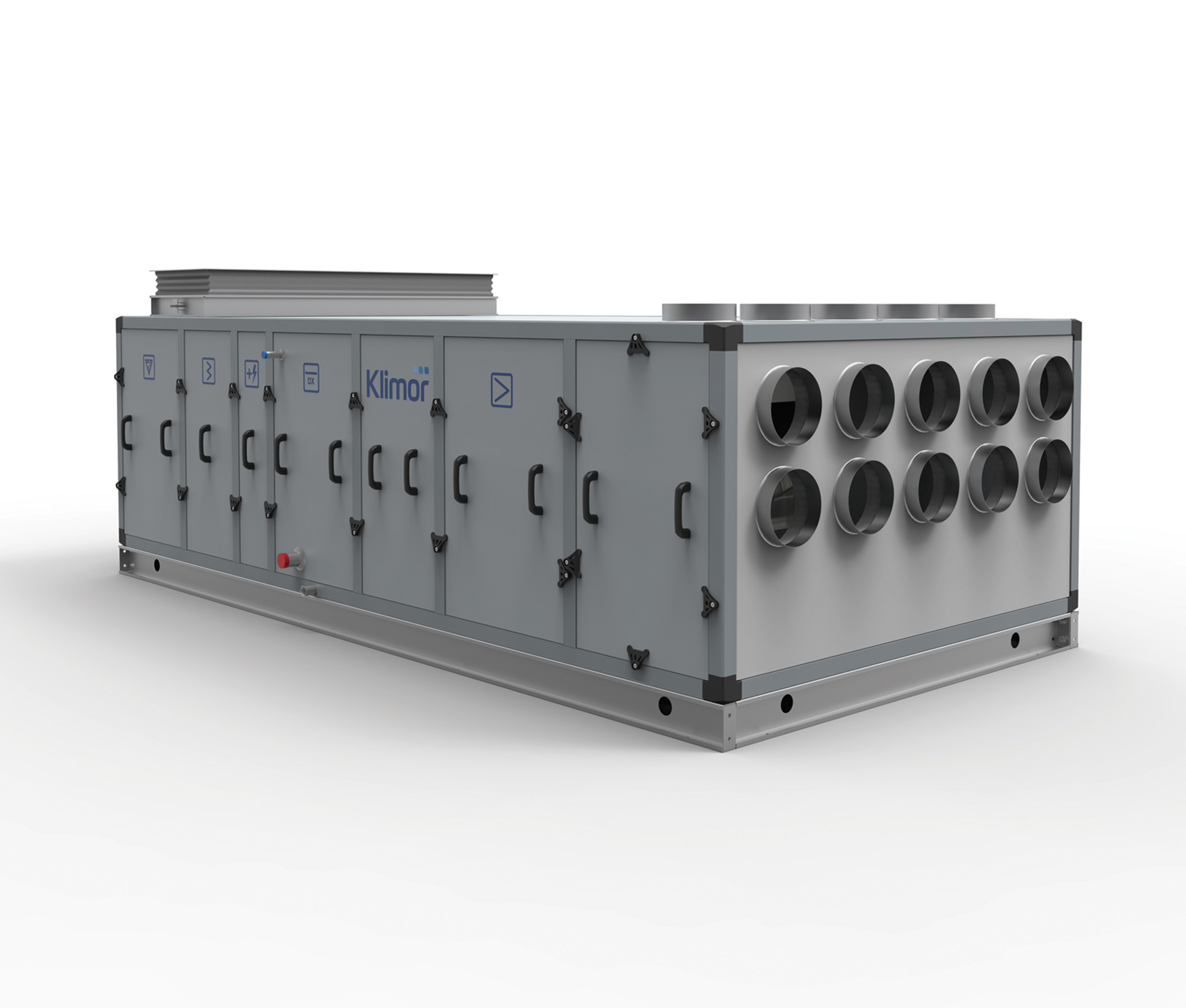

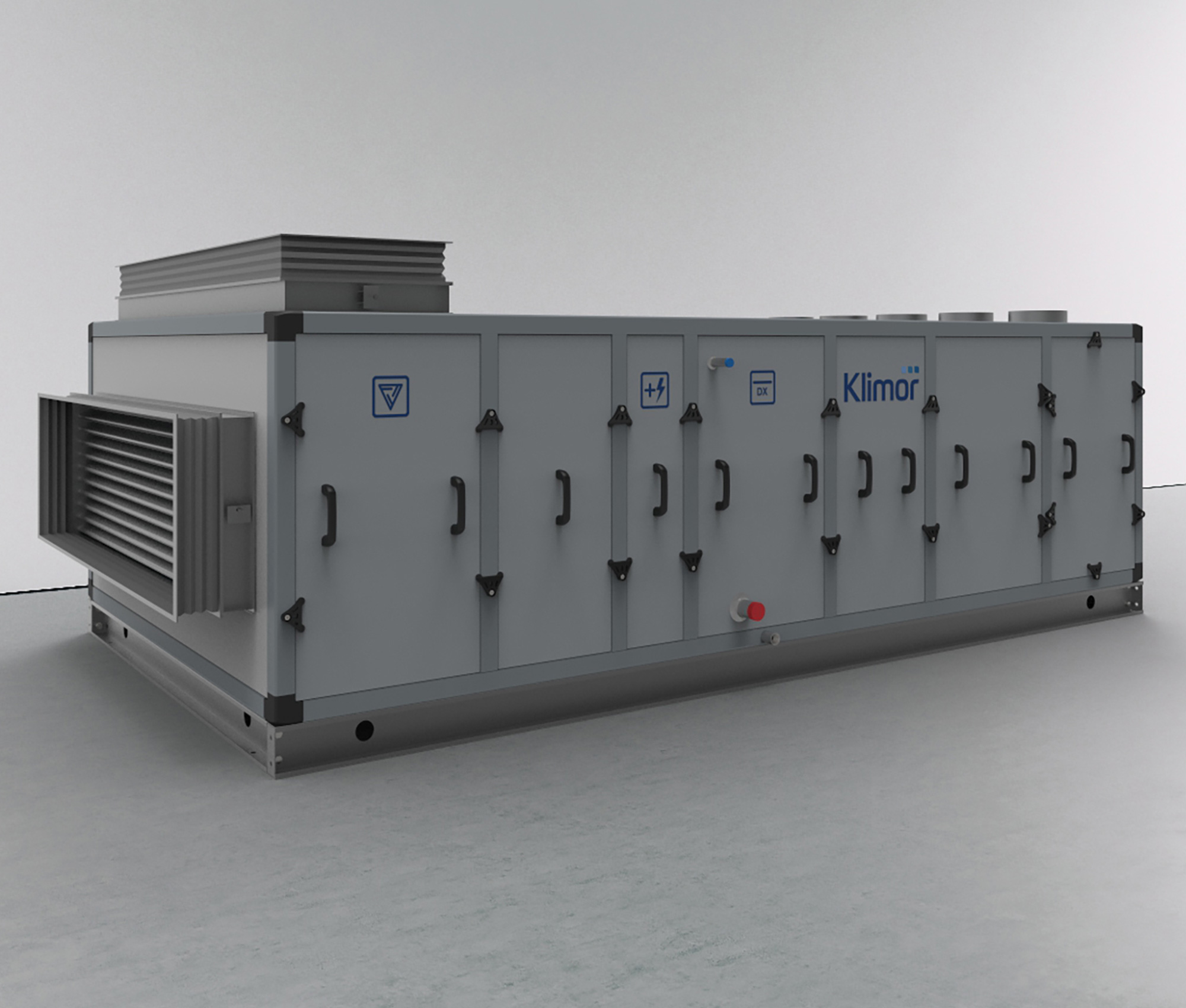

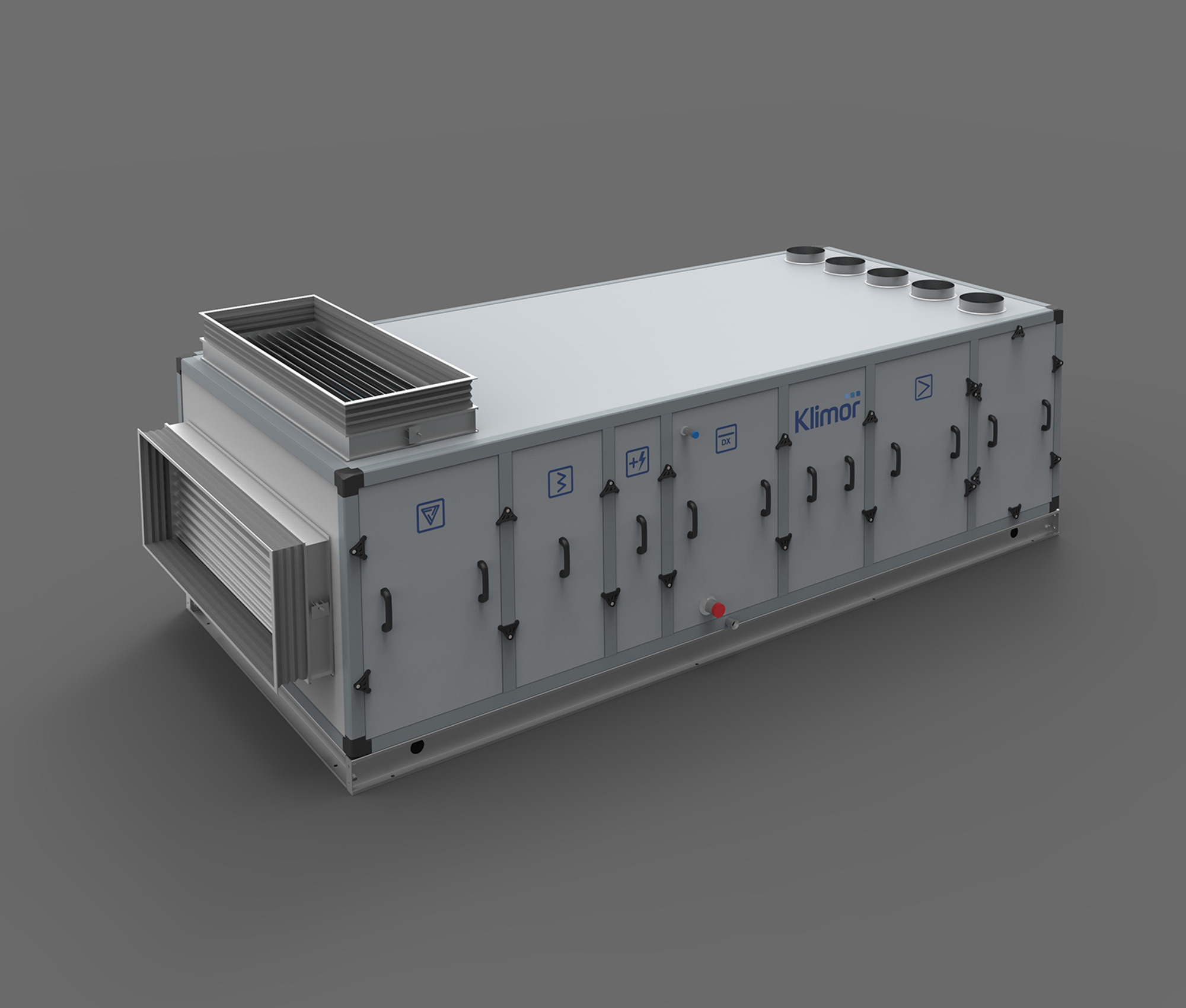

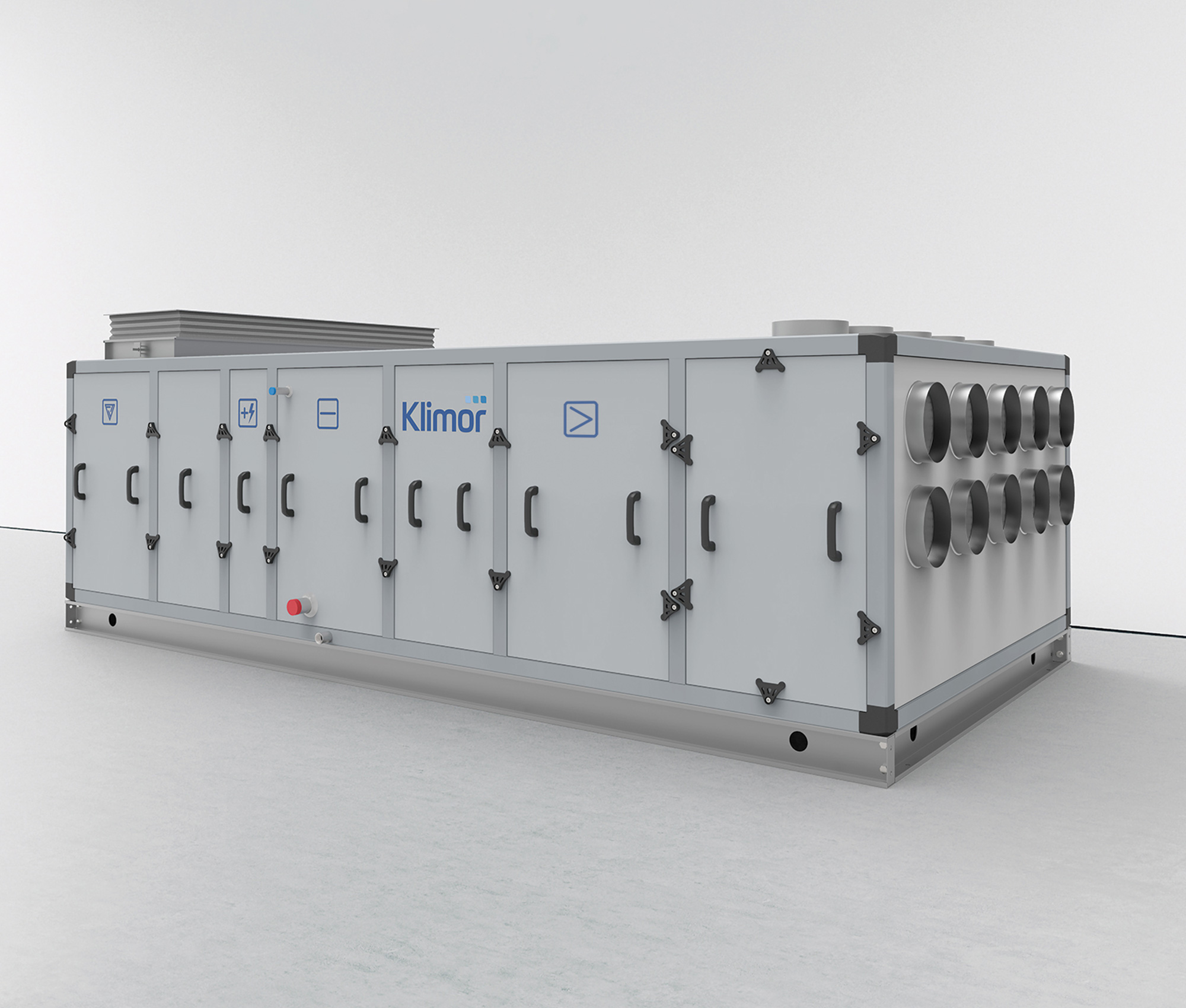

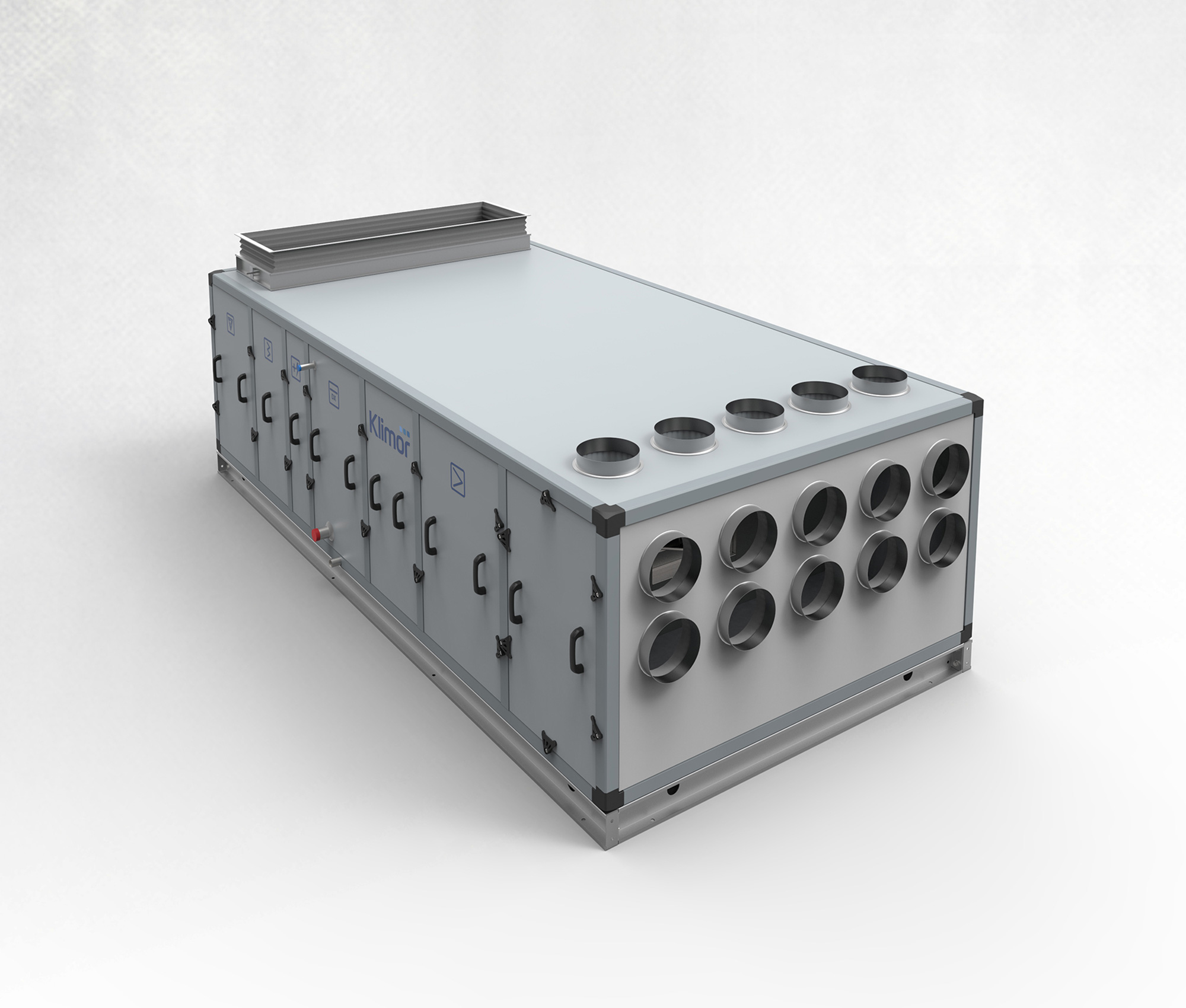

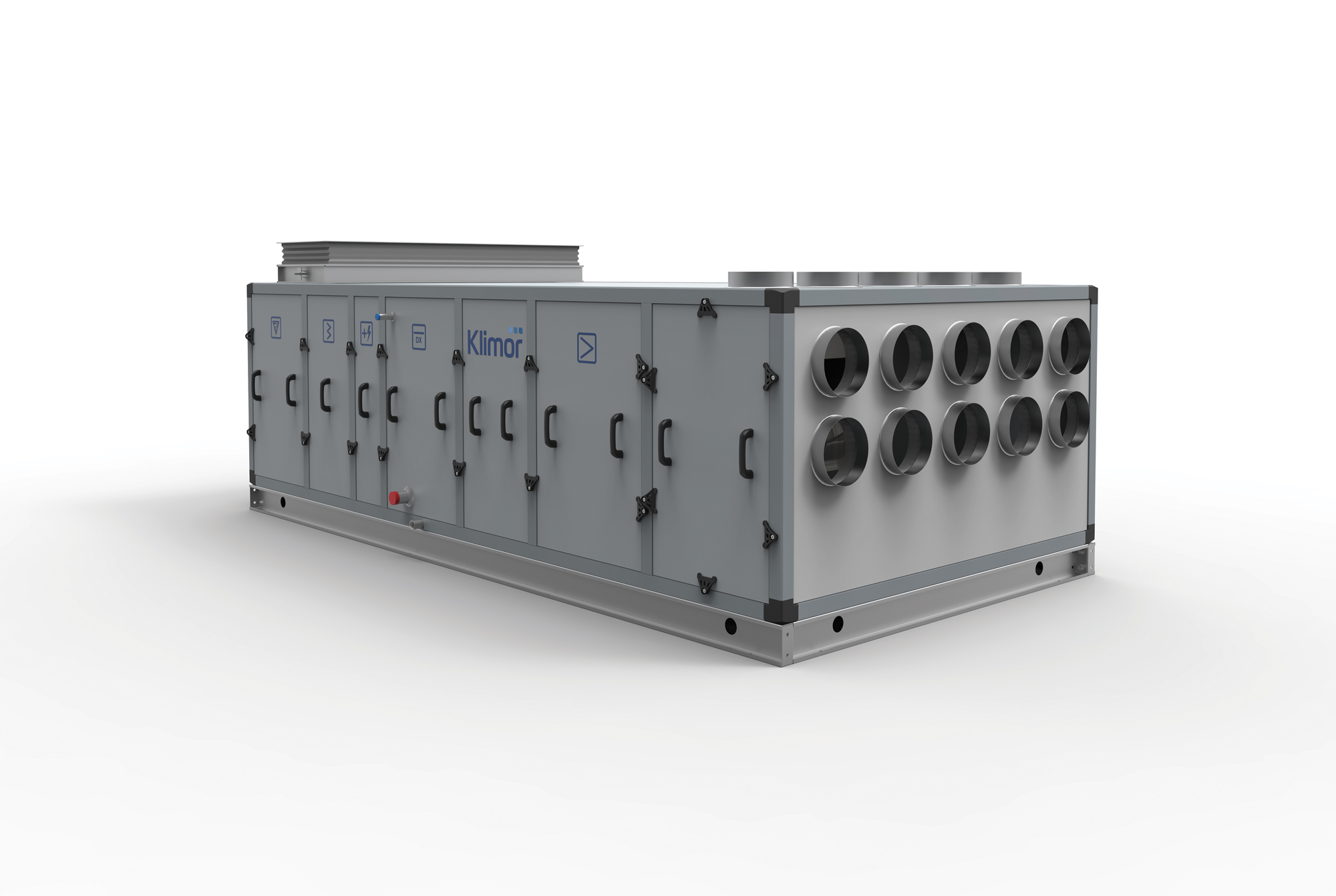

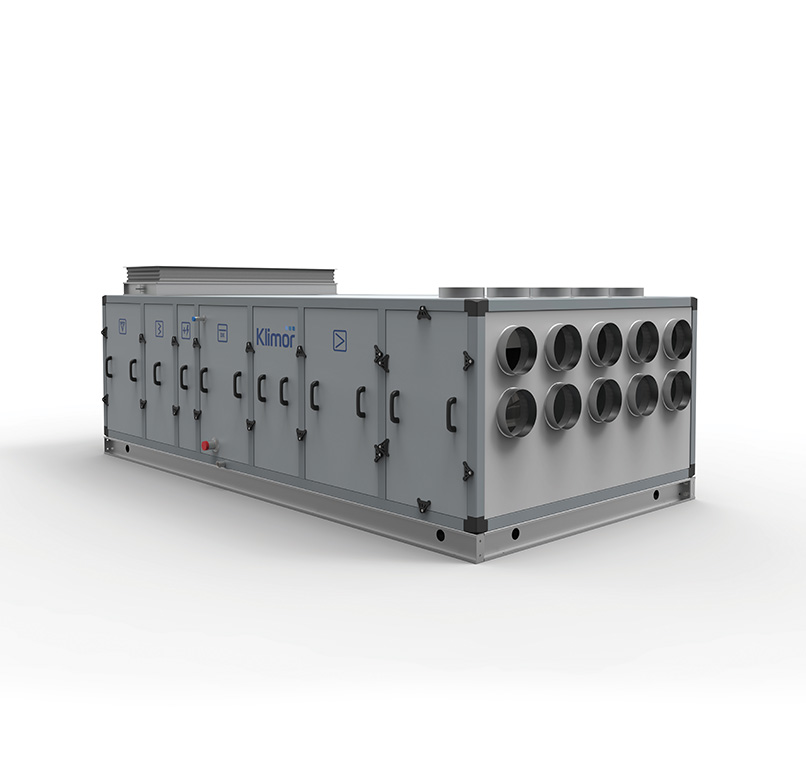

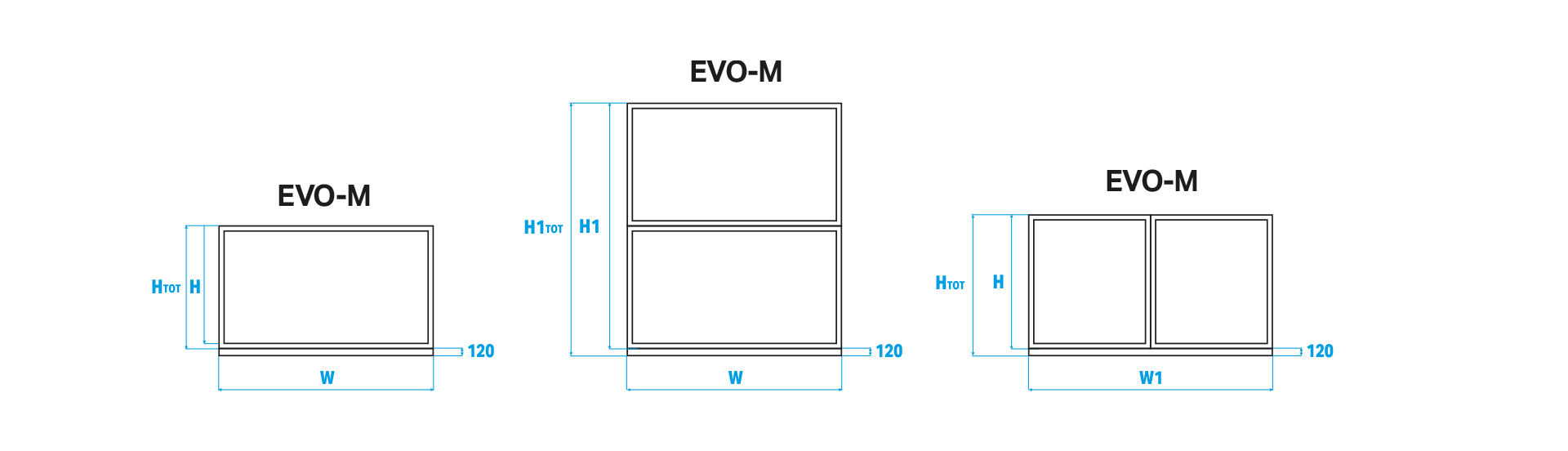

EVO-M

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Anwendung

Lüftungs- und Klimaanlagen mit Standard-Reinheitsanforderungen; Verwendung von Vorfiltern

Lüftungs- und Klimaanlagen mit Standard- oder spezifischen Anforderungen an die Luftreinheit in der letzten Filterstufe

Beseitigung von Schadstoffen in der Luft, einschließlich Tabakrauch, Staub (PM10, PM2,5 - Smog), Fasern, mikrobiologischen Substanzen, die für die menschliche Gesundheit schädlich sind, wie Bakterien, Schimmelpilze, Pilze

Wichtigste Vorteile

Deutliche Reduzierung des Druckabfalls im Vergleich zu mechanischen Filtern

Deutliche Verringerung des Energiebedarfs für den Antrieb des Ventilators

Verringerung des Lüftergeräusches

Filterpatronen sind waschbar, nicht austauschbar

Typen

G4 / M5 / F7 / F9 Filterklasse bezogen auf die Luftgeschwindigkeit

Aktive und passive Versionen

Permanent elektrostatisch aufgeladene (polarisierte), aktive elektronische Platte filtert die Oberfläche

Der Ionisierungsteil erzeugt ein starkes elektrisches Feld, das Elektronen aus den Molekülen freisetzt und sie mit Schmutz "auflädt".

Beim Strömen setzt die Luft geladene Teilchen frei, die von den Elektrodenplatten aufgefangen werden.

Das System wird von einem Hochspannungsgenerator gespeist. Schutzart IP65

Die Kollektorplatten sind abnehmbar und daher leicht zu reinigen

Luftparameter

Min. / max. Bereich der relativen Feuchtigkeit der strömenden Luft 15% ÷ 98%

Maximale Lufttemperatur: 70°C

(acc. EN 13053+A1:2011)

VERGLEICH VON ELEKTROSTATISCHEN UND KONVENTIONELLEN FILTERN

DURCHSCHNITTLICHE REINIGUNGSLEISTUNG UND ENTSPRECHENDER LUFTDRUCKABFALL

KLASSIFIZIERUNG DER ELEKTROSTATISCHEN FILTER

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Kühlung der Zuluft in Lüftungs- und Klimaanlagen

Kühlung von Prozessluft in industriellen Lüftungs- und Klimaanlagen

Entfeuchtung von Prozessluft in industriellen Lüftungs- und Klimaanlagen

Kupferrohre, Aluminiumrippen oder zusätzlich epoxidiert (EVO-P)

Einzelne oder doppelte Wärmetauscherabschnitte

Gehäuse aus verzinktem Stahl oder Edelstahl (EVO-P)

Kupferverbindungen und Verteiler

Anzahl der Zeilen: 2÷10

Flossenschlag: 2,5 mm

Dicke der Lamellen: 0,1 mm

Dicke der Rohrschlangenwand: 0,37 mm

Durchmesser der Rohrschlange: 3/8"÷5/8“

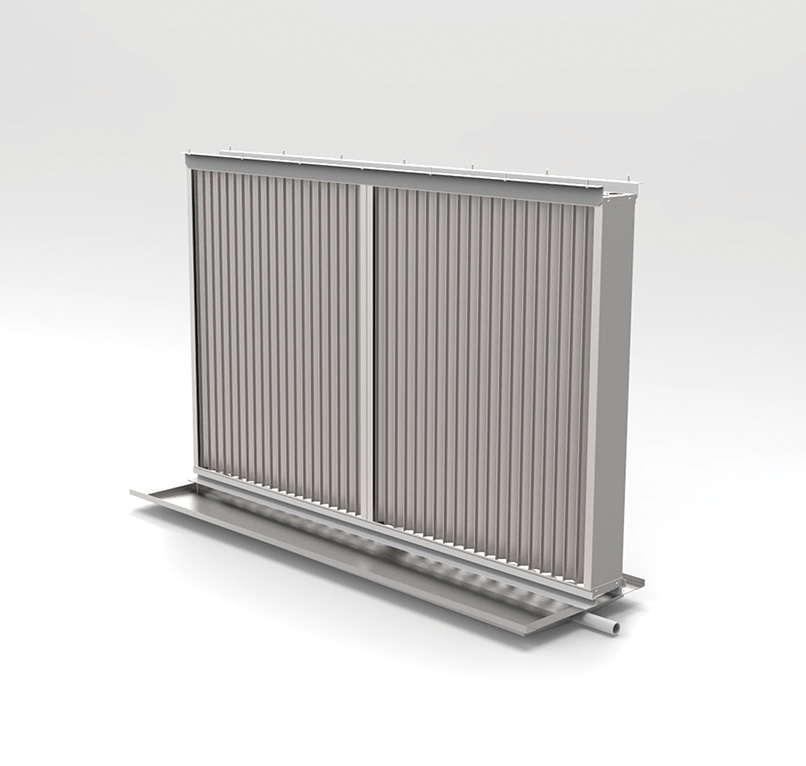

Tropfenabscheider hinter dem Wärmetauscher montiert

dreifach geteilte Auffangwanne aus Edelstahl, die im Boden des Lüftungsgeräteteils montiert ist

Tropfschale mit Polypropylen-Siphon

Tauscheranschlüsse

Systemanschlüsse an der Serviceseite des Geräts

Versorgungsstutzen am oberen Teil, unabhängig von der Luftstromrichtung

(in Übereinstimmung mit den Normen: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

Min. Kältemittel-Verdampfungstemperatur +3°C

Max. Kältemittel-Betriebsdruck 2,8 MPa = 28 bar (getestet 32 bar)

Max. Luftgeschwindigkeit: v = 4,0 m/s

Der Wärmetauscher kann je nach Art des Kältemittels ausgewählt werden: R134a, R407c, R410a...

Die Werte für Kühlleistung, Druckverluste und andere Parameter sind im KAD-Auswahlblatt angegeben

Individuell wählbar in Bezug auf die Standardparameter

Anwendung

Nieder- und Mitteldruck-Lüftungs- und -Klimaanlagen mit einem Gesamtdruck bis zu 2000 Pa

Mitteldruck-Lüftungs- und -Klimaanlagen mit Gesamtdruck bis 3000 Pa (Marineausführung EVO-M)

Einsatz von Einzelventilatoren oder Multi-Ventilator-Sets (bis zu 6 in einem Set) je nach Größe und Druck der Einheit

Typen

Ventilatoren mit AC-Motoren: Zentrifugalventilator ohne Gehäuse, einseitig saugend, Typ PLUG, mit rückwärts gekrümmten Schaufeln

Ventilatoren mit EC-Motoren: Zentrifugalventilator ohne Gehäuse, einseitig saugend, Typ PLUG, mit rückwärts gekrümmten Schaufeln

Ventilatoren mit AC-Motoren (EVO-M Marineversionen): Radialventilator mit Gehäuse, doppelseitig saugend, mit rückwärts gekrümmten Schaufeln

Ventilatoren mit AC-Motoren

Gebläse und Motor sind auf einem gemeinsamen Rahmen montiert, der mit Stoßdämpfern versehen ist, um Vibrationen vom Gehäuse zu isolieren

Direktantrieb - das Laufrad ist auf der Motorwelle montiert

IEC-Normmotor mit einer Drehzahl

Motor geeignet für die Stromversorgung durch einen Umrichter (Frequenzumrichter) - optionale Ausstattung

Ventilatoren mit EC-Motoren

Gebläse und Motor auf einem gemeinsamen Rahmen, der direkt auf der Membrane der Einheit montiert ist

Direktantrieb - das Laufrad ist auf der Motorwelle montiert

IEC-Normmotor mit einer Drehzahl

Motor mit eingebauter Steuerung und Stromversorgung

Ventilatoren mit AC-Motoren

(EVO-M Meerestechnik)

Ventilator und Motor sind auf einem gemeinsamen Rahmen montiert, der von Stoßdämpfern gestützt wird, um Vibrationen im Gehäuse des Lüftungsgeräts zu isolieren

Riemenantrieb

IEC-Norm-Schiffsmotor mit einer oder zwei Geschwindigkeiten

Motor auf einem verstellbaren Sockel montiert

Motor geeignet für die Stromversorgung durch einen Umrichter (Frequenzumrichter) - optionale Ausstattung

Ventilatoreinheit durch Epoxidfarbe geschützt

Ventilatoren mit AC-Motoren

• Versorgungsspannung 3x400 V / 50 Hz

  Nennleistung 0,75 kW ÷ 15 kW

  Schutzart PTC

  Isolierstoffklasse der Motorwicklung: F (kompatibel mit Frequenzumrichter)

  Lebensdauer des Lagers: L10 = 20000 h / L50 = 100000 h

  Schutzgrad: IP55

  Wirkungsgradklasse: IE2 / IE3

  Frequenzbereich der Umrichtersteuerung: 10÷100 Hz

  Min. / max. Betriebstemperatur -30°C / 55°C

Ventilatoren mit EC-Motoren

Versorgungsspannung 1x230 V / 3x400 V / 50 Hz

Nennleistung 0,5 kW ÷ 11,9 kW

Isolierstoffklasse der Motorwicklung: B/ F (gemäß EC-Controller)

Lebensdauer des Lagers: L10 = 20000h / L50 = 100000 h

Schutzgrad: IP54 / IP55

Wirkungsgradklasse: über IE3

Sensor mit Standard-Analogausgang (0÷10 V oder 4÷20 mA)

Offener Standard RS485 MODBUS-RTU Protokoll

Min. / max. Betriebstemperatur -25°C / 60°C

Ventilatoren mit AC-Motoren

(EVO-M Meerestechnik)

Versorgungsspannung 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz

Nennleistung 0,75 kW ÷ 22,5 kW

Schutzart PTC

Isolierstoffklasse der Motorwicklung: F (kompatibel mit Frequenzumrichter)

Lebensdauer des Lagers: L10 = 20000 h / L50 = 100000 h

Schutzniveau: IP55

Wirkungsgradklasse: IE2

Frequenzbereich der Umrichtersteuerung: 10÷100 Hz

Min. / max. Betriebstemperatur -30°C / 55°C

LEISTUNGSBEDARF IN ABHÄNGIGKEIT VON DER TEMPERATUR DER UMGEBUNGSLUFT

Heizung der Zuluft in Lüftungs- und Klimaanlagen

Heizung der Prozessluft in industriellen Lüftungs- und Klimaanlagen

Luftvorwärmung am Eingang des Geräts (hygienische Lüftungsgeräte)

Einstufige oder mehrstufige Heizelemente

In Abschnitten gruppierte Heizelemente

Heizungsgehäuse aus verzinktem Stahl

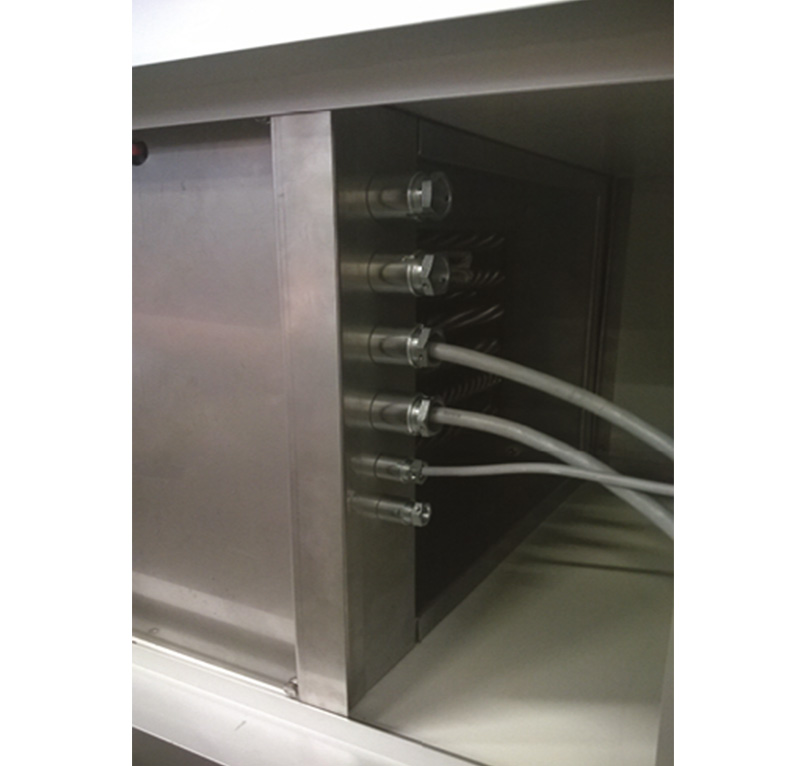

Anschluss an eine Klemmleiste

Standard-Heizung mit Thermostat für Überhitzungsschutz

Tauscheranschlüsse

Anschluss der Kabel an die Tauscherklemmleiste auf der Bedienseite des Geräts

Versorgungsspannung 3x400 V / 50 Hz

Min. / max. Heizleistung: 4÷168 kW

Min. Luftgeschwindigkeit: v = 1,5 m/s

Max. zulässige Umgebungstemperatur um die Heizelemente: 65°C

Anwendung

Indirekte Energierückgewinnung und Kondensatfeuchteübertragung aus der Abluft

Indirekte Rückgewinnung von fühlbarer und latenter Wärme aus der Abluft und Übertragung von Wärme und Feuchtigkeit an die Zuluft

Energierückgewinnung ohne vollständige Trennung von Zu- und Abluftströmen

Einsatz in Zu- und Abluftgeräten

Typen

Kondensation

Hygroskopisch

Kondensation

Rotor aus flachen und gebogenen Blechen aus Aluminiumfolie, die feine Kanäle bilden

Frequenzumrichter steuert die Geschwindigkeit des Riemenantriebs - einstellbarer Regenerationsgrad und Schutz des Rotors vor Einfrieren des kondensierten Dampfes

Reinigungskammer, die das Eindringen von "verschmutzter" Abluft in die frische Zuluft reduziert

Bürstendichtung um den Umfang des Rotors und an den Verbindungsstellen, schützt vor zusätzlichen Leckagen

Ungeteilter Rotor bis zu einem Durchmesser von 2300 mm und einer Gehäusehöhe von 2500 mm

Hygroskopisch

Rotor aus flachen und gebogenen Aluminiumfolien mit einer hygroskopischen Beschichtung, die feine Kanäle bildet

Frequenzumrichter steuert die Geschwindigkeit des Riemenantriebs - einstellbarer Regenerationsgrad und Schutz des Rotors vor Einfrieren des kondensierten Dampfes

Reinigungskammer, die das Eindringen von "verschmutzter" Abluft in die frische Zuluft reduziert

Bürstendichtung um den Umfang des Rotors und an den Verbindungsstellen, schützt vor zusätzlichen Leckagen

Ungeteilter Rotor bis zu einem Durchmesser von 2300 mm und einer Gehäusehöhe von 2500 mm

(in Übereinstimmung mit den Normen: PN-EN 308:2011, PN-EN 13053+A1:2011)

Kondensation

Leistung: bis zu 85%

Dichtheit des Wärmetauschers bei Nennwerten: bis zu 97%.

Max. Luftgeschwindigkeit 4,5 m/s

Rotordrehzahl: 10 U/min

Max. Druckabfall 450 Pa

Min. /max. Betriebstemperatur: -30°C / +70°C

Hygroskopisch

Leistung: bis zu 85%

Dichtheit des Wärmetauschers bei Nennwerten: bis zu 97%.

Max. Luftgeschwindigkeit 4,5 m/s

Rotordrehzahl: 10 U/min

Max. Druckabfall 450 Pa

Min./max. Betriebstemperatur: -30°C / +70°C

Anwendung

Verringerung des Luftschalls

Typen

SLC_STD (Standard)

SLC_HEFF (höhere Effizienz)

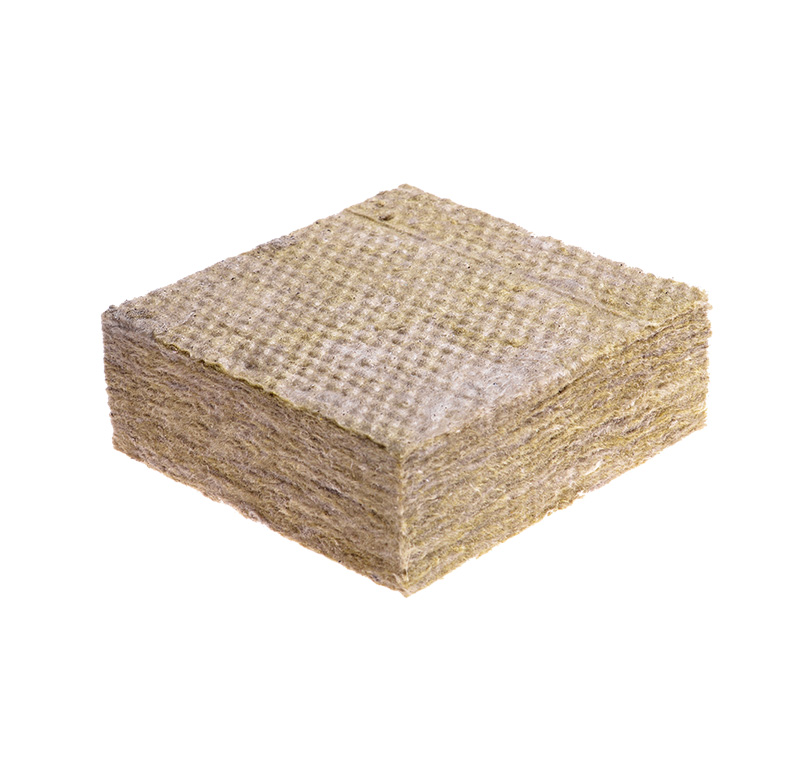

Dämpfungseinlagen 100 mm oder 200 mm dick, gefüllt mit nicht brennbarer Mineralwolle der Feuerwiderstandsklasse A1

Oberfläche der Dämmplatte mit Glasschleier bedeckt

Isoliermatte gekapselt in einem verzinkten oder zusätzlich polyesterbeschichteten Blechrahmen (EVO-H)

Max. Luftgeschwindigkeit: v = 4,5 m/s

Dach / Lufteintritt / Luftansaugung

Für Außengeräte werden ein Dach und ein Lufteintritt- und -ansaugungsbauteil geliefert.

Bei Außengeräten ist es möglich, Elemente des Wasserabflusssystems auf der nicht gewarteten Seite der Geräte zu installieren

Türen / Schlösser / Griffe

Einfach zu bedienende Schlösser an den Wartungstüren und Griffe am Inspektionspaneel ermöglichen eine korrekte und sichere Wartung der Geräte

Inspektionsfenster

Sichtfenster mit einem Durchmesser von 200 mm ermöglichen die Beobachtung des Innenraums während des Betriebs der Anlage.

Verdunkelungsrollos können bei Außenversionen angebracht werden

Interne Beleuchtung

Die in den erforderlichen Abschnitten installierte Beleuchtung ermöglicht die Beobachtung des Innenraums der Einheit durch das Sichtfenster

Lichtschalter an der Außenseite des Geräts montiert

Anwendung

Komfortlüftung: Abgabe der richtigen Menge an Feuchtigkeit an die Luft

Industrielle Anwendungen

Medizinische Anwendungen

Minimale Auswirkungen auf die Temperaturen des Trockenthermometers (DB)

Einfache Bedienung: Hintergrundbeleuchtetes LCD-Display mit Statusinformationen und vollständiger Diagnose

Verlässlichkeit: Zylinder mit Schnellkupplungen für einfache und schnelle Wartung

Leistung: Schnelle Inbetriebnahme und Erreichen der erforderlichen Leistung

Verbindungstechnik: Integriertes Modbus®-Kommunikationsprotokoll

Typen

Elektroden-Dampferzeuger

Befeuchter mit direkter Injektion von Prozessdampf

Elektroden-Dampferzeuger

Innen- und Außengehäuse aus verzinktem Blech

Kunststoff-Wasserbehälter

Komplettes Steuerungssystem mit Bedienfeld

Satz Verteilerlanzen aus rostfreiem Stahl

Dampfschläuche

Kondensatleitung

Gefrierschutzheizung (externe Version)

Kühlgebläse (externe Version)

Kondensatpumpe

Befeuchter mit direkter Injektion von Prozessdampf

Integriertes Steuerventil

Dampftrockner

Abscheider

Satz Verteilerrohre und Verteilerlanzen aus rostfreiem Stahl

Kondensatableiter

Gefrierschutzheizung (externe Version)

Kühlgebläse (externe Version)

Elektroden-Dampferzeuger

Kontrolle der Leistung

Kapazität (Dampfproduktion): 10÷130 kg/h

Spannung: 3x400 V / 50 Hz

Elektrische Leistungsaufnahme: 7,5÷97 kW

Max. Luftgeschwindigkeit: v = 4 m/s

Befeuchter mit direkter Injektion von Prozessdampf

Effizienz der Steuerung: ± 10%

Steuersignal: 0÷10 V (24 V AC)

Empfohlener Dampfdruck: 0,8 MPa

Druckbereich: 0,15÷4 bar

Max. Luftgeschwindigkeit: v = 4 m/s
