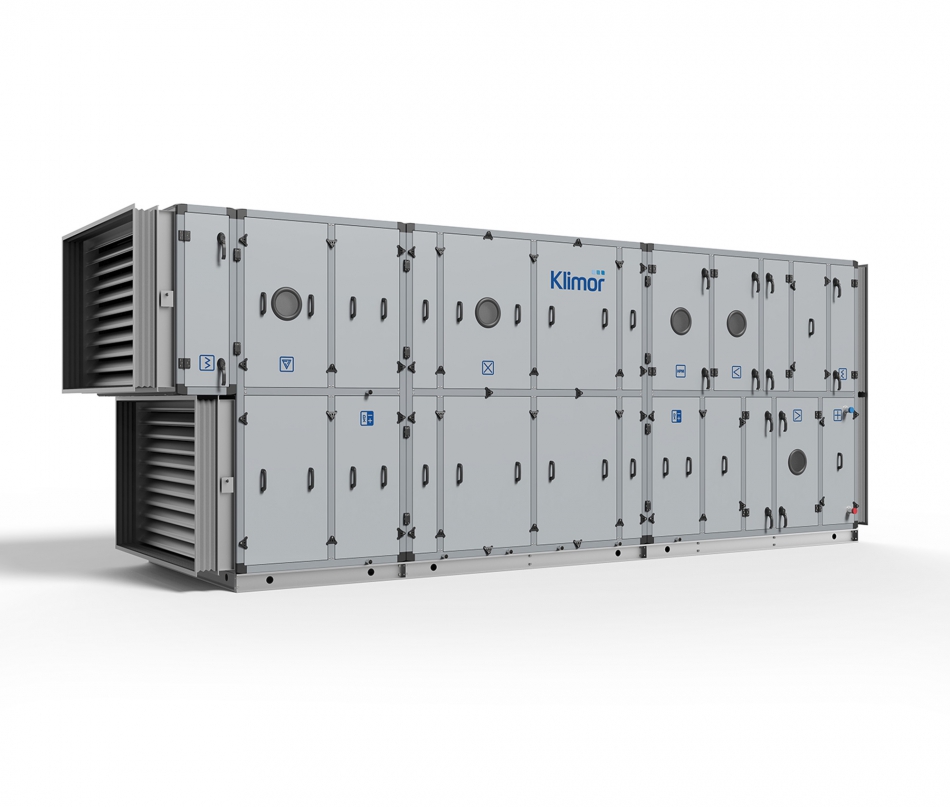

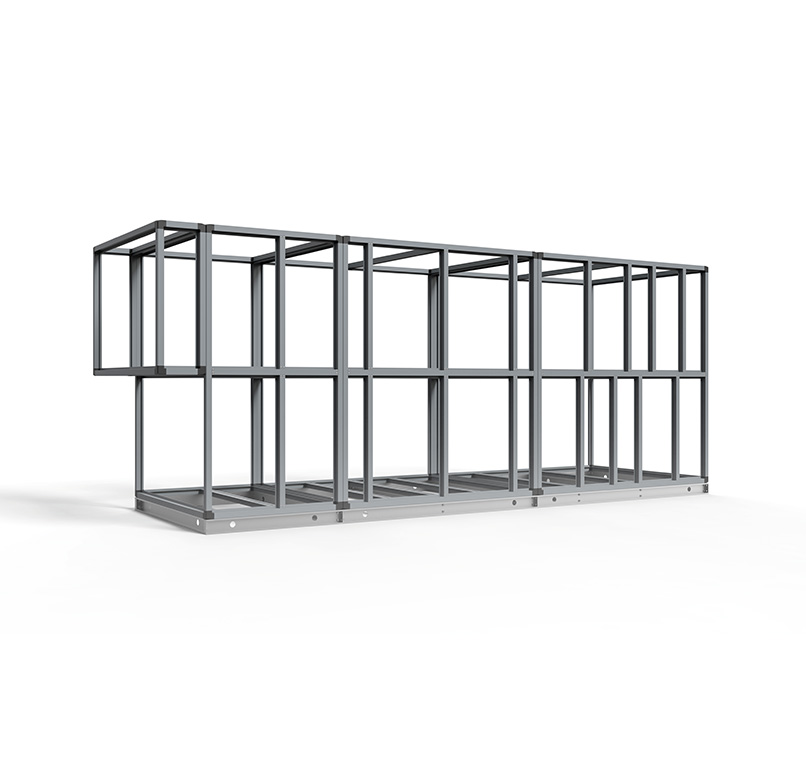

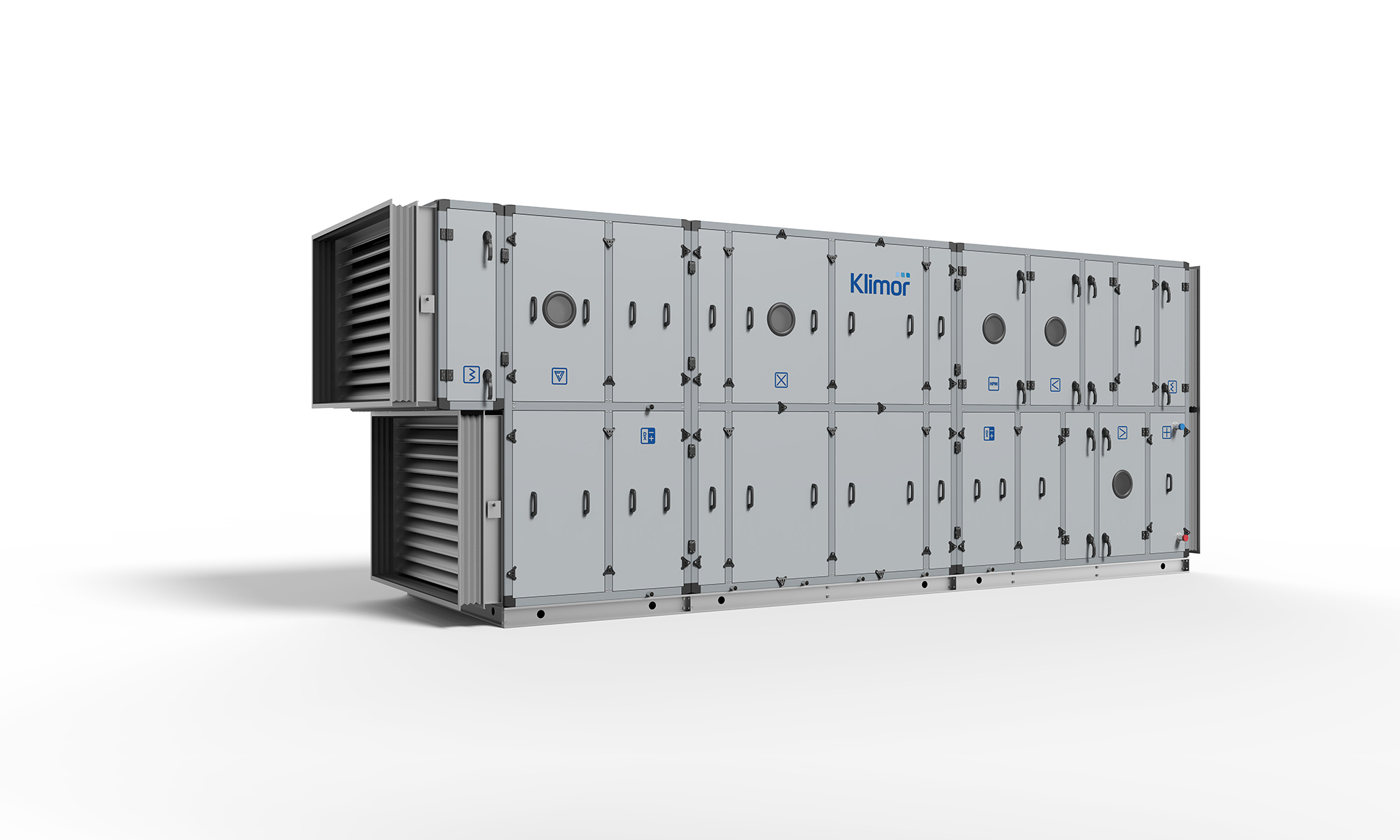

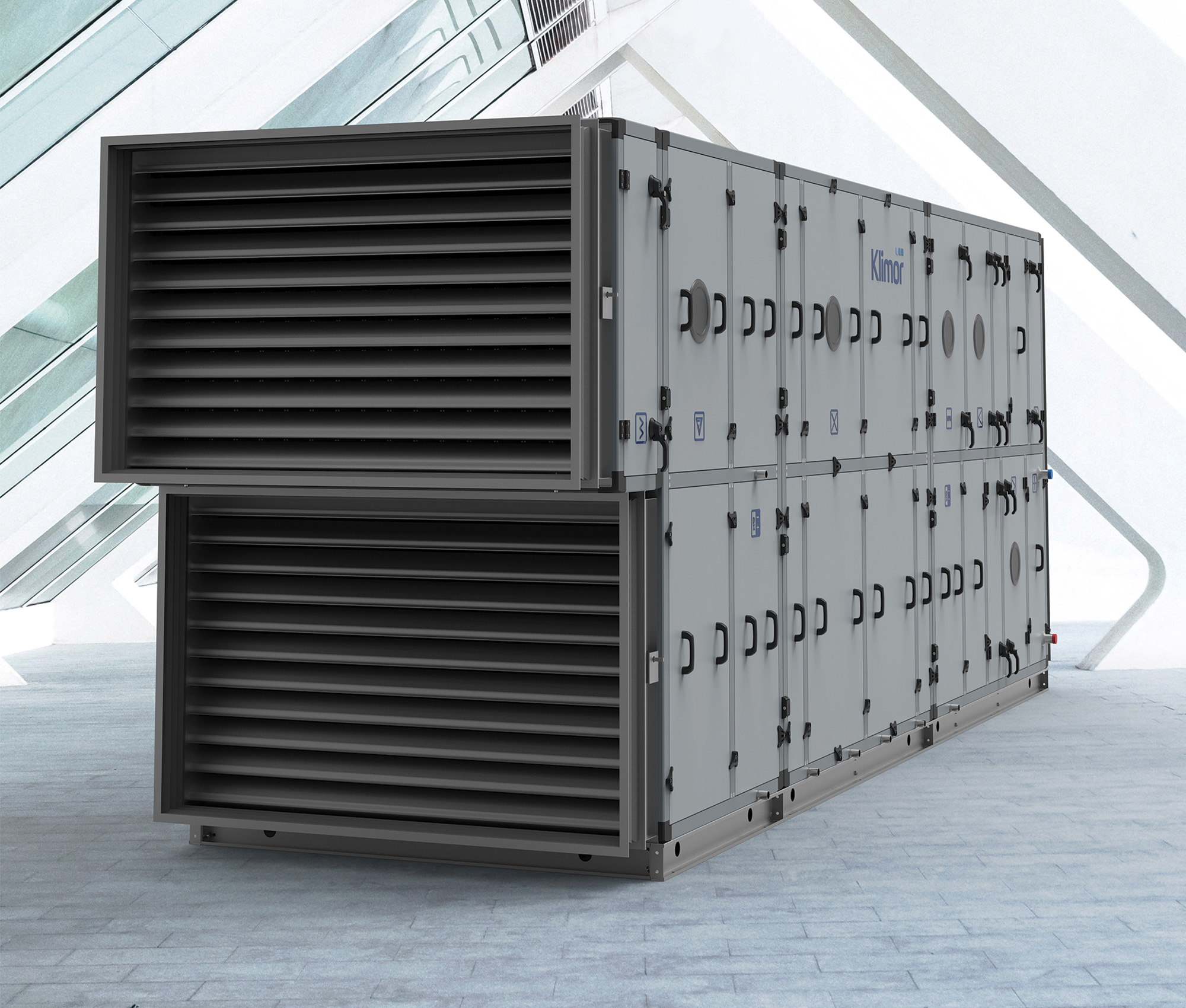

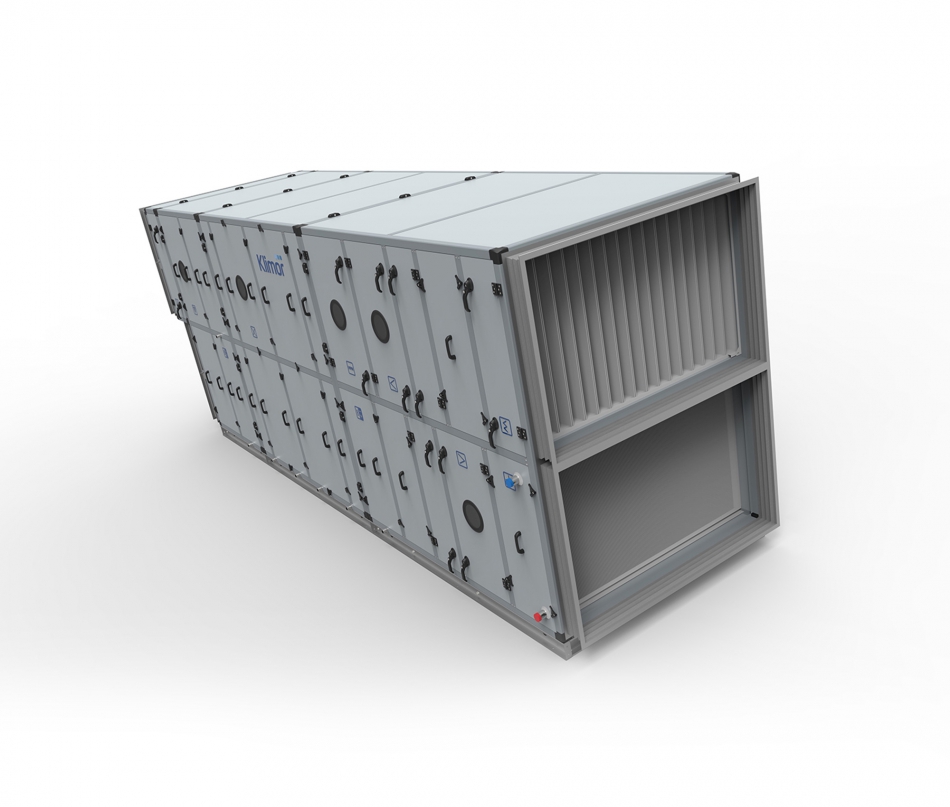

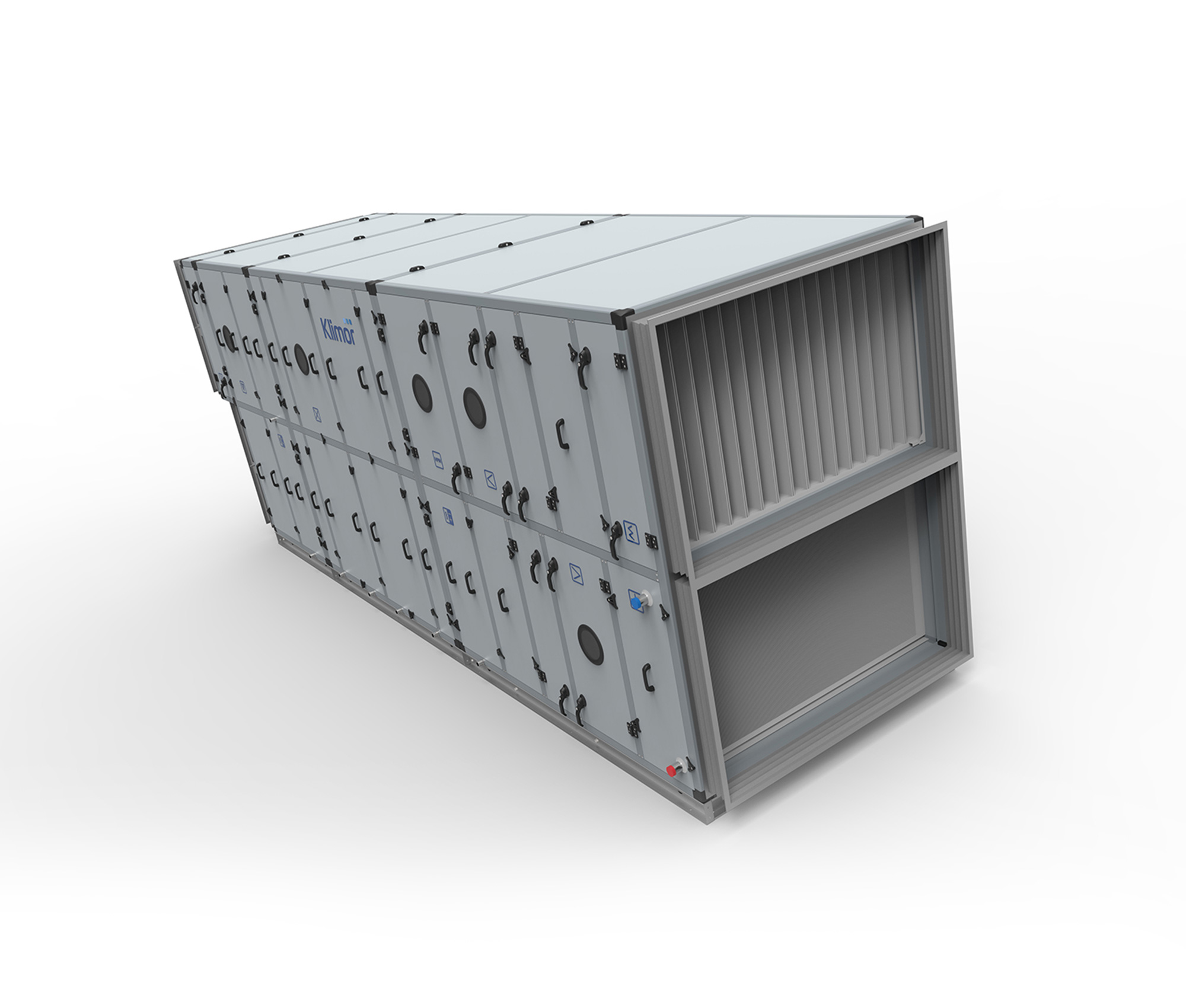

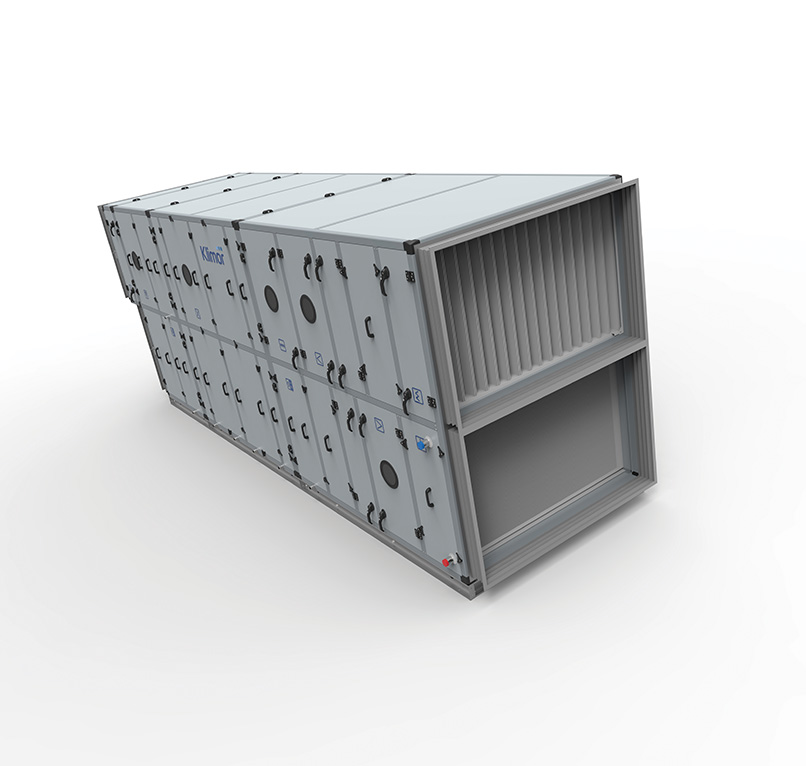

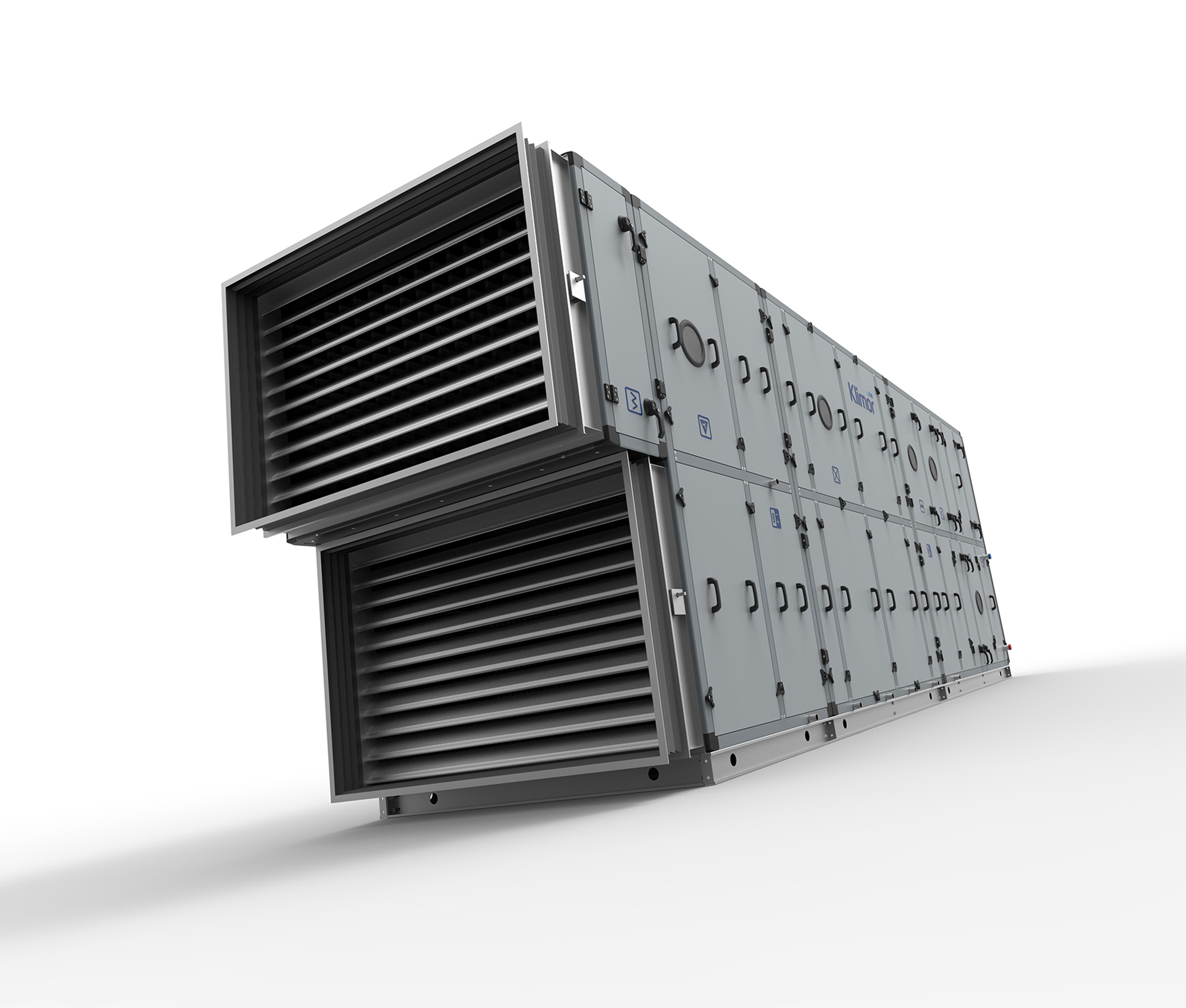

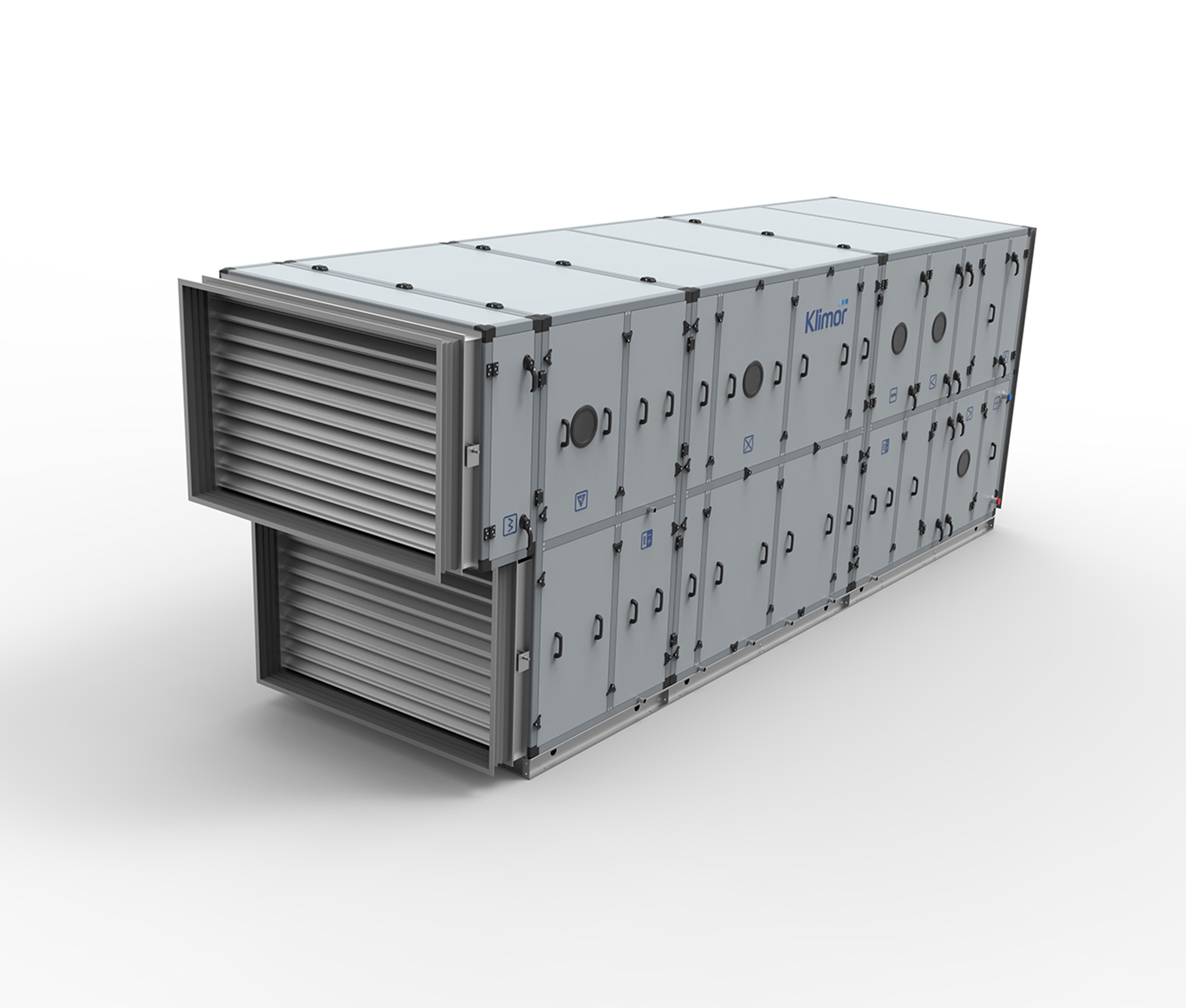

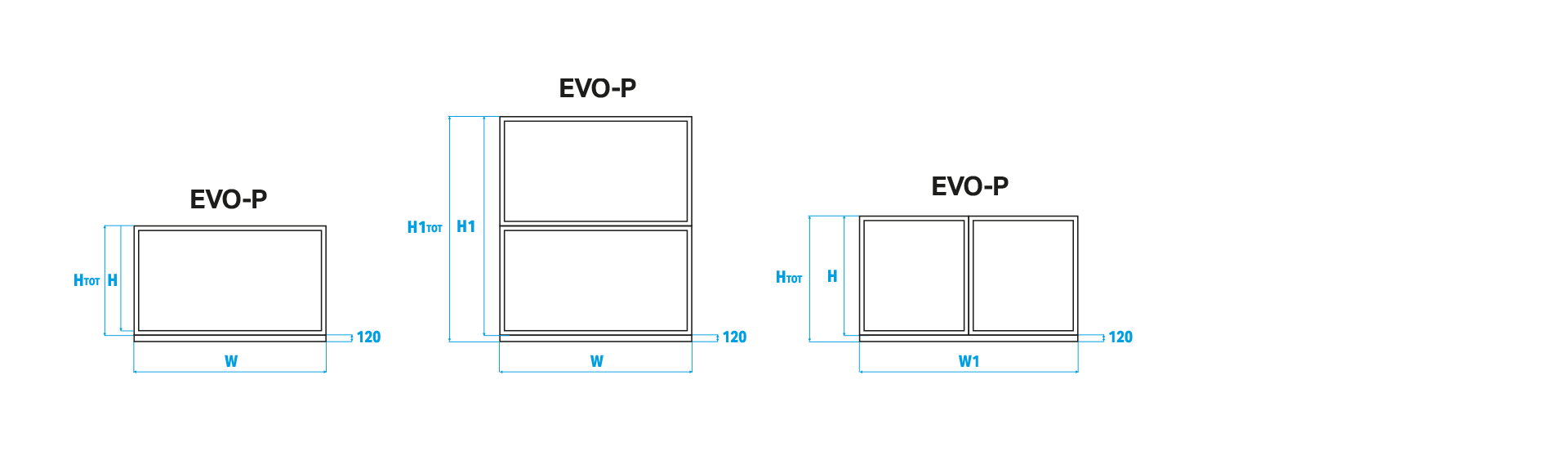

EVO-P

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Anwendung

Lüftungs- und Klimaanlagen mit Standard-Reinheitsanforderungen; Verwendung von Vorfiltern

Lüftungs- und Klimaanlagen mit Standard- oder spezifischen Anforderungen an die Luftreinheit in der letzten Filterstufe

Beseitigung von Schadstoffen in der Luft, einschließlich Tabakrauch, Staub (PM10, PM2,5 - Smog), Fasern, mikrobiologischen Substanzen, die für die menschliche Gesundheit schädlich sind, wie Bakterien, Schimmelpilze, Pilze

Wichtigste Vorteile

Deutliche Reduzierung des Druckabfalls im Vergleich zu mechanischen Filtern

Deutliche Verringerung des Energiebedarfs für den Antrieb des Ventilators

Verringerung des Lüftergeräusches

Filterpatronen sind waschbar, nicht austauschbar

Typen

G4 / M5 / F7 / F9 Filterklasse bezogen auf die Luftgeschwindigkeit

Aktive und passive Versionen

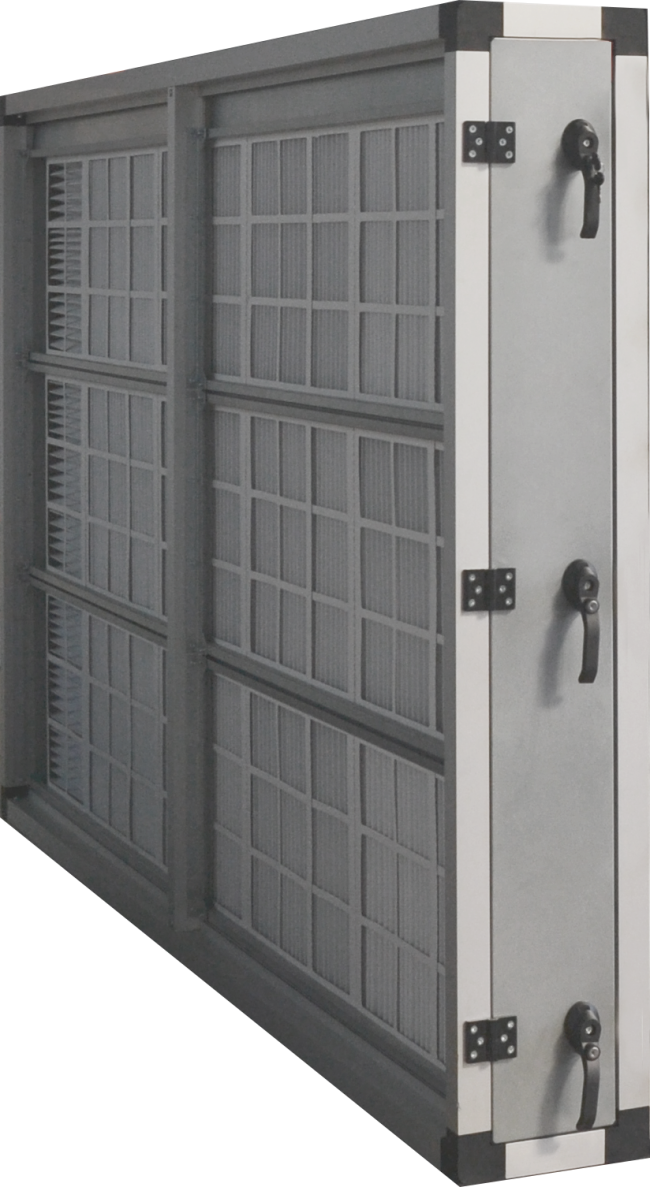

Permanent elektrostatisch aufgeladene (polarisierte), aktive elektronische Platte filtert die Oberfläche

Der Ionisierungsteil erzeugt ein starkes elektrisches Feld, das Elektronen aus den Molekülen freisetzt und sie mit Schmutz "auflädt".

Beim Strömen setzt die Luft geladene Teilchen frei, die von den Elektrodenplatten aufgefangen werden.

Das System wird von einem Hochspannungsgenerator gespeist. Schutzart IP65

Die Kollektorplatten sind abnehmbar und daher leicht zu reinigen

Luftparameter

Min. / max. Bereich der relativen Feuchtigkeit der strömenden Luft 15% ÷ 98%

Maximale Lufttemperatur: 70°C

(acc. EN 13053+A1:2011)

VERGLEICH VON ELEKTROSTATISCHEN UND KONVENTIONELLEN FILTERN

DURCHSCHNITTLICHE REINIGUNGSLEISTUNG UND ENTSPRECHENDER LUFTDRUCKABFALL

KLASSIFIZIERUNG DER ELEKTROSTATISCHEN FILTER

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Kühlung der Zuluft in Lüftungs- und Klimaanlagen

Kühlung von Prozessluft in industriellen Lüftungs- und Klimaanlagen

Entfeuchtung von Prozessluft in industriellen Lüftungs- und Klimaanlagen

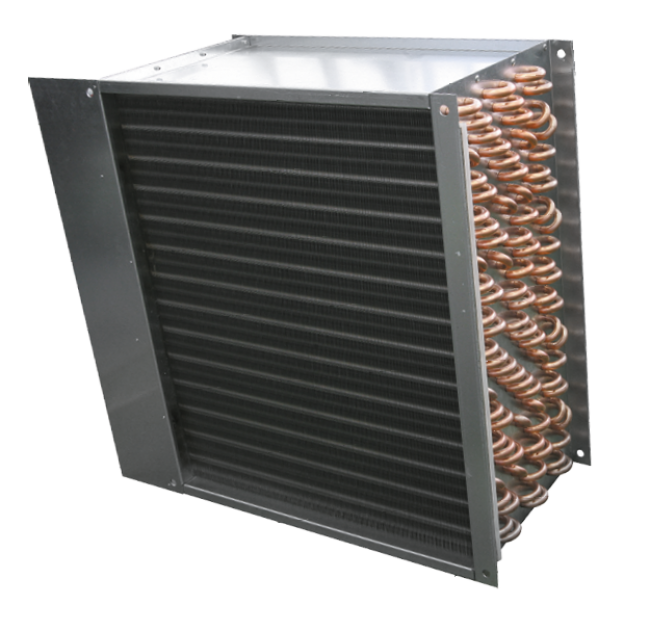

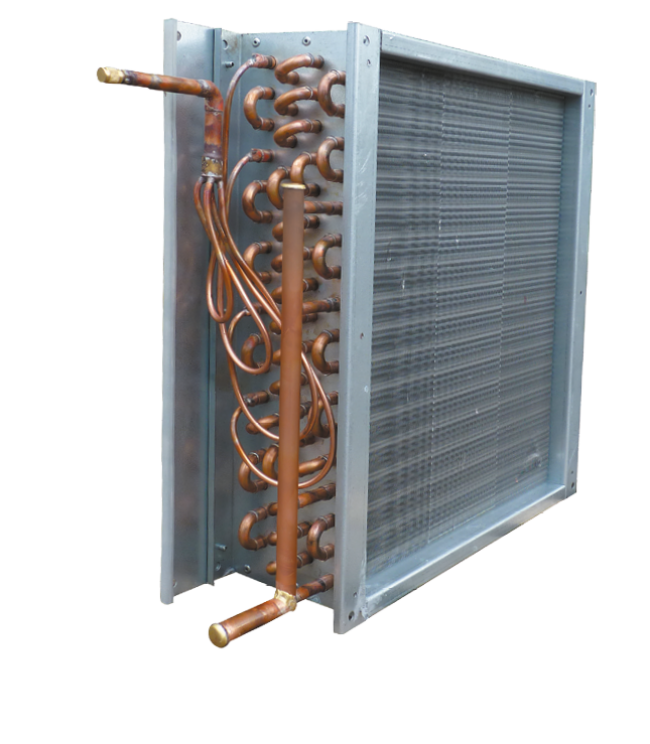

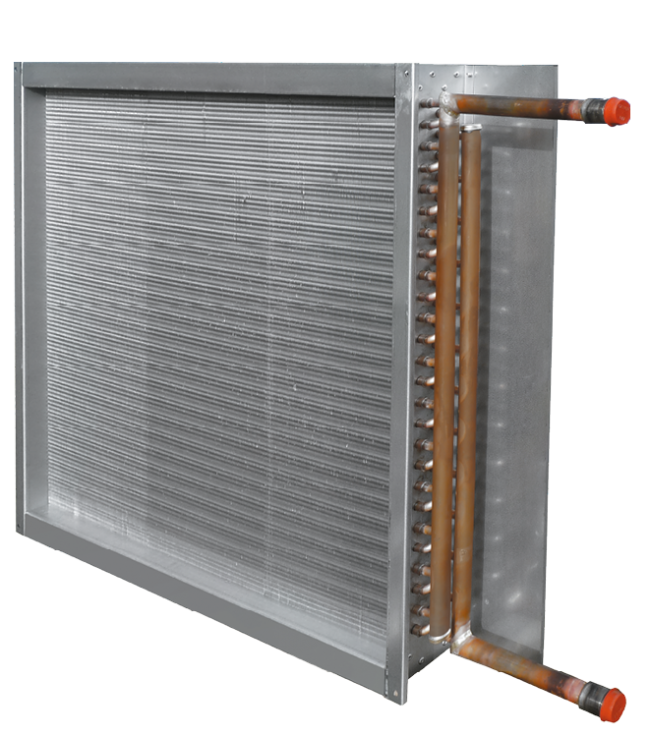

Kupferrohre, Aluminiumrippen oder zusätzlich epoxidiert (EVO-P)

Einzelne oder doppelte Wärmetauscherabschnitte

Gehäuse aus verzinktem Stahl oder Edelstahl (EVO-P)

Kupferverbindungen und Verteiler

Anzahl der Zeilen: 2÷10

Flossenschlag: 2,5 mm

Dicke der Lamellen: 0,1 mm

Dicke der Rohrschlangenwand: 0,37 mm

Durchmesser der Rohrschlange: 3/8"÷5/8“

Tropfenabscheider hinter dem Wärmetauscher montiert

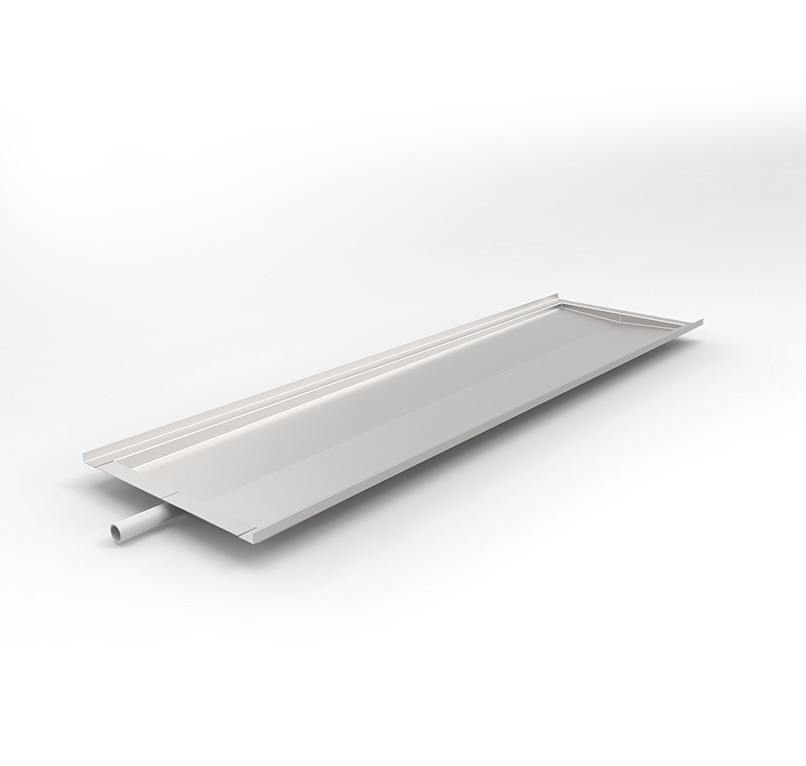

dreifach geteilte Auffangwanne aus Edelstahl, die im Boden des Lüftungsgeräteteils montiert ist

Tropfschale mit Polypropylen-Siphon

Tauscheranschlüsse

Systemanschlüsse an der Serviceseite des Geräts

Versorgungsstutzen am oberen Teil, unabhängig von der Luftstromrichtung

(in Übereinstimmung mit den Normen: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

Min. Kältemittel-Verdampfungstemperatur +3°C

Max. Kältemittel-Betriebsdruck 2,8 MPa = 28 bar (getestet 32 bar)

Max. Luftgeschwindigkeit: v = 4,0 m/s

Der Wärmetauscher kann je nach Art des Kältemittels ausgewählt werden: R134a, R407c, R410a...

Die Werte für Kühlleistung, Druckverluste und andere Parameter sind im KAD-Auswahlblatt angegeben

Individuell wählbar in Bezug auf die Standardparameter

Anwendung

Nieder- und Mitteldruck-Lüftungs- und -Klimaanlagen mit einem Gesamtdruck bis zu 2000 Pa

Mitteldruck-Lüftungs- und -Klimaanlagen mit Gesamtdruck bis 3000 Pa (Marineausführung EVO-M)

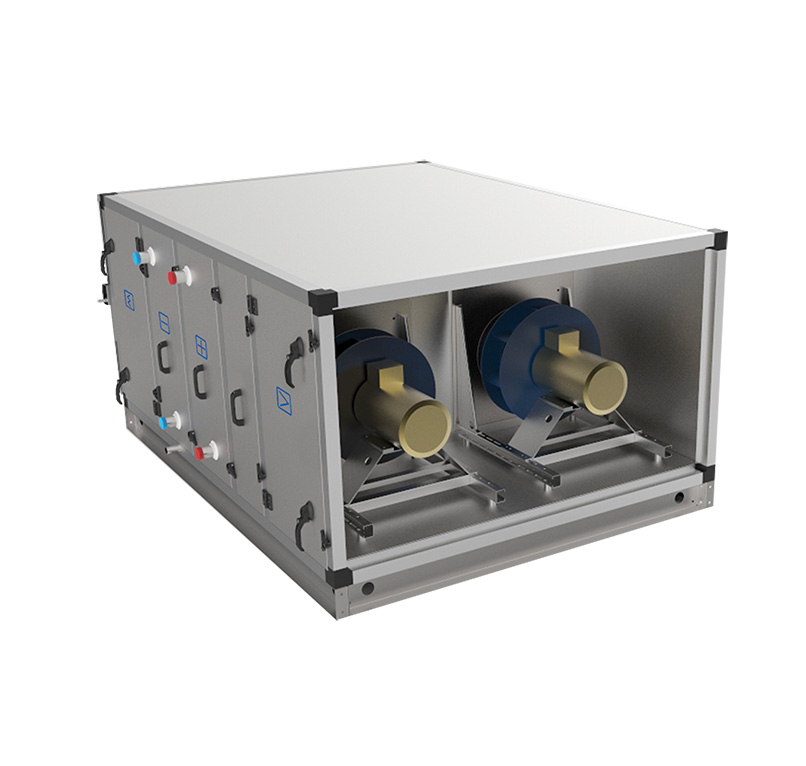

Einsatz von Einzelventilatoren oder Multi-Ventilator-Sets (bis zu 6 in einem Set) je nach Größe und Druck der Einheit

Typen

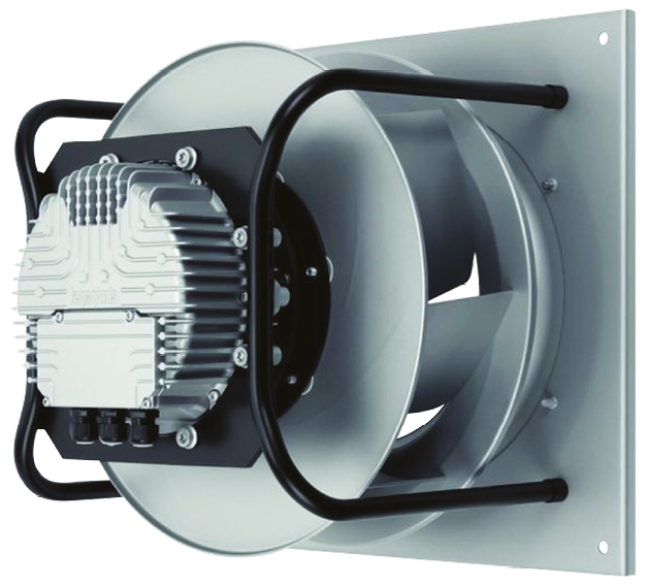

Ventilatoren mit AC-Motoren: Zentrifugalventilator ohne Gehäuse, einseitig saugend, Typ PLUG, mit rückwärts gekrümmten Schaufeln

Ventilatoren mit EC-Motoren: Zentrifugalventilator ohne Gehäuse, einseitig saugend, Typ PLUG, mit rückwärts gekrümmten Schaufeln

Ventilatoren mit AC-Motoren (EVO-M Marineversionen): Radialventilator mit Gehäuse, doppelseitig saugend, mit rückwärts gekrümmten Schaufeln

Ventilatoren mit AC-Motoren

Gebläse und Motor sind auf einem gemeinsamen Rahmen montiert, der mit Stoßdämpfern versehen ist, um Vibrationen vom Gehäuse zu isolieren

Direktantrieb - das Laufrad ist auf der Motorwelle montiert

IEC-Normmotor mit einer Drehzahl

Motor geeignet für die Stromversorgung durch einen Umrichter (Frequenzumrichter) - optionale Ausstattung

Ventilatoren mit EC-Motoren

Gebläse und Motor auf einem gemeinsamen Rahmen, der direkt auf der Membrane der Einheit montiert ist

Direktantrieb - das Laufrad ist auf der Motorwelle montiert

IEC-Normmotor mit einer Drehzahl

Motor mit eingebauter Steuerung und Stromversorgung

Ventilatoren mit AC-Motoren

(EVO-M Meerestechnik)

Ventilator und Motor sind auf einem gemeinsamen Rahmen montiert, der von Stoßdämpfern gestützt wird, um Vibrationen im Gehäuse des Lüftungsgeräts zu isolieren

Riemenantrieb

IEC-Norm-Schiffsmotor mit einer oder zwei Geschwindigkeiten

Motor auf einem verstellbaren Sockel montiert

Motor geeignet für die Stromversorgung durch einen Umrichter (Frequenzumrichter) - optionale Ausstattung

Ventilatoreinheit durch Epoxidfarbe geschützt

Ventilatoren mit AC-Motoren

• Versorgungsspannung 3x400 V / 50 Hz

  Nennleistung 0,75 kW ÷ 15 kW

  Schutzart PTC

  Isolierstoffklasse der Motorwicklung: F (kompatibel mit Frequenzumrichter)

  Lebensdauer des Lagers: L10 = 20000 h / L50 = 100000 h

  Schutzgrad: IP55

  Wirkungsgradklasse: IE2 / IE3

  Frequenzbereich der Umrichtersteuerung: 10÷100 Hz

  Min. / max. Betriebstemperatur -30°C / 55°C

Ventilatoren mit EC-Motoren

Versorgungsspannung 1x230 V / 3x400 V / 50 Hz

Nennleistung 0,5 kW ÷ 11,9 kW

Isolierstoffklasse der Motorwicklung: B/ F (gemäß EC-Controller)

Lebensdauer des Lagers: L10 = 20000h / L50 = 100000 h

Schutzgrad: IP54 / IP55

Wirkungsgradklasse: über IE3

Sensor mit Standard-Analogausgang (0÷10 V oder 4÷20 mA)

Offener Standard RS485 MODBUS-RTU Protokoll

Min. / max. Betriebstemperatur -25°C / 60°C

Ventilatoren mit AC-Motoren

(EVO-M Meerestechnik)

Versorgungsspannung 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz

Nennleistung 0,75 kW ÷ 22,5 kW

Schutzart PTC

Isolierstoffklasse der Motorwicklung: F (kompatibel mit Frequenzumrichter)

Lebensdauer des Lagers: L10 = 20000 h / L50 = 100000 h

Schutzniveau: IP55

Wirkungsgradklasse: IE2

Frequenzbereich der Umrichtersteuerung: 10÷100 Hz

Min. / max. Betriebstemperatur -30°C / 55°C

LEISTUNGSBEDARF IN ABHÄNGIGKEIT VON DER TEMPERATUR DER UMGEBUNGSLUFT

Direkte Energierückgewinnung aus der Abluft und deren Übertragung auf die Zuluft ohne Möglichkeit der Feuchterückgewinnung

Trennung von Zu- und Abluftströmen

Einsatz an Zu- und Abluftgeräten in vertikaler und horizontaler Anordnung

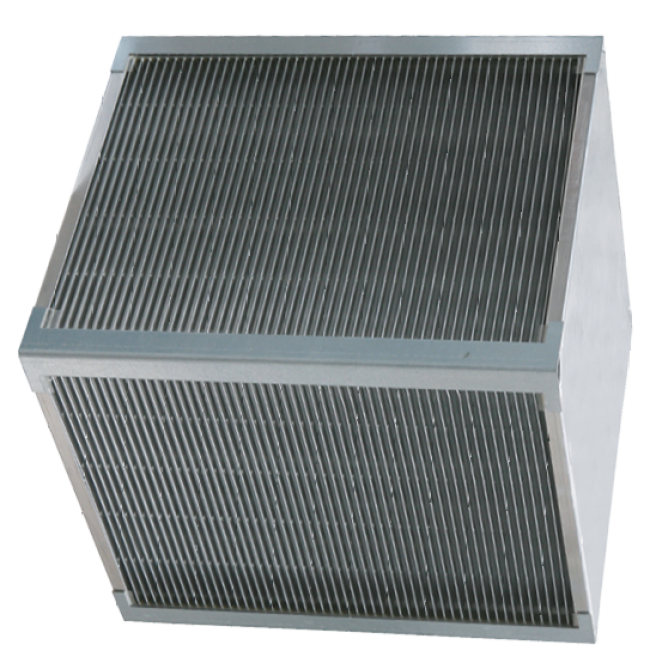

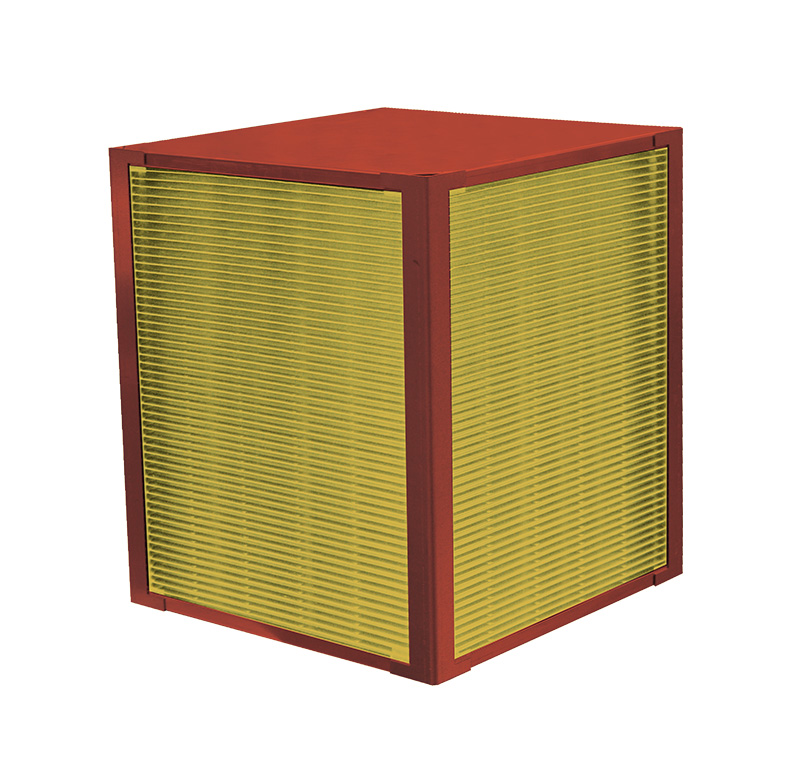

Kreuzstrom-Plattenwärmetauscher

Lamellenpaket aus gepressten Aluminiumblechen (EVO-S / EVO-H) oder epoxidbeschichtet (EVO-P), die abwechselnd angeordnet sind und Kanäle für den Zu- und Abluftstrom bilden

100% Bypass mit eingebauter Klappe an Kanal und Wärmetauscher zur Reduzierung oder "Abschaltung" der Energierückgewinnung / Schutz des Wärmetauschers vor Einfrieren

Verflüssiger und Auffangwanne mit dreifachem Kondensatablauf, installiert im Boden des Lüftungsgeräteteils

Tropfschale mit Polypropylen-Siphon

Gegenstrom-Kreuzstrom-Plattenwärmetauscher

Das Lamellenpaket besteht aus stranggepressten Aluminiumblechen (EVO-S / EVO-H) oder epoxidbeschichteten Blechen (EVO-P), die abwechselnd angeordnet sind, um Kanäle für den Zu- und Abluftstrom zu bilden

100% Bypass mit eingebauter Klappe an Kanal und Wärmetauscher zur Reduzierung oder "Abschaltung" der Energierückgewinnung / Schutz des Wärmetauschers vor Einfrieren

Verflüssiger und Auffangwanne mit dreifachem Kondensatablauf, installiert im Boden des Lüftungsgeräteteils

Tropfschale mit Polypropylen-Siphon

(in Übereinstimmung mit den Normen: PN-EN 308:2011, PN-EN 13053+A1:2011)

Kreuzstrom-Plattenwärmetauscher

Max. Luftleistung: 60000÷70000 m3/h

Wirkungsgrad der Wärmerückgewinnung: bis zu 75%.

Dichtheit des Wärmetauschers bei Nennwerten: bis zu 99,9%.

Max. Luftgeschwindigkeit 4,5 m/s

Max. Druckverlust: 450 Pa

Zulässiger Differenzdruck: 2000 Pa

Min./max. Betriebstemperatur: -40°C / +80°C

Gegenstrom-Kreuzstrom-Plattenwärmetauscher

Max. Luftleistung: 20000 m3/h

Wirkungsgrad der Wärmerückgewinnung: bis zu 92%.

Dichtheit des Wärmetauschers bei Nennwerten: bis zu 99,5%.

Max. Luftgeschwindigkeit 4,5 m/s

Max. Druckverlust: 400 Pa

Zulässiger Differenzdruck: 800 Pa

Min./max. Betriebstemperatur: -40°C / +80°C

Anwendung

Indirekte Energierückgewinnung (Latentwärme) mit vollständiger Trennung von Zu- und Abluftströmen (besonders geeignet für Reinraumlüftungs- und Klimaanlagen)

Zu- und Abluftwärmetauscher können an verschiedenen Stellen angebracht werden

Typen

Im Gehäuse des Lüftungsgeräts installierte Wärmetauscher, einschließlich komplettem Hydrauliksystem (Monoblockbauweise)

Wärmetauscher, die in getrennten Blöcken von Zu- und Abluftgeräten installiert sind (geteilte Ausführung)

Abschnitt für zwei Wärmetauscher - der Wärmetauscher im Abluftstrom sammelt die Wärme (Energie), die durch ein Medium mit geringer Gerinnung an den Wärmetauscher im Zuluftabschnitt übertragen wird

der Tauscher im Abluftbereich ist zusätzlich mit einem Kondensator und einer dreiseitigen Auffangwanne ausgestattet, die im Boden des Lüftungsgeräts installiert ist

Die Tauscherstruktur ist individuell für Gegenstrombedingungen und maximale Energierückgewinnung ausgelegt

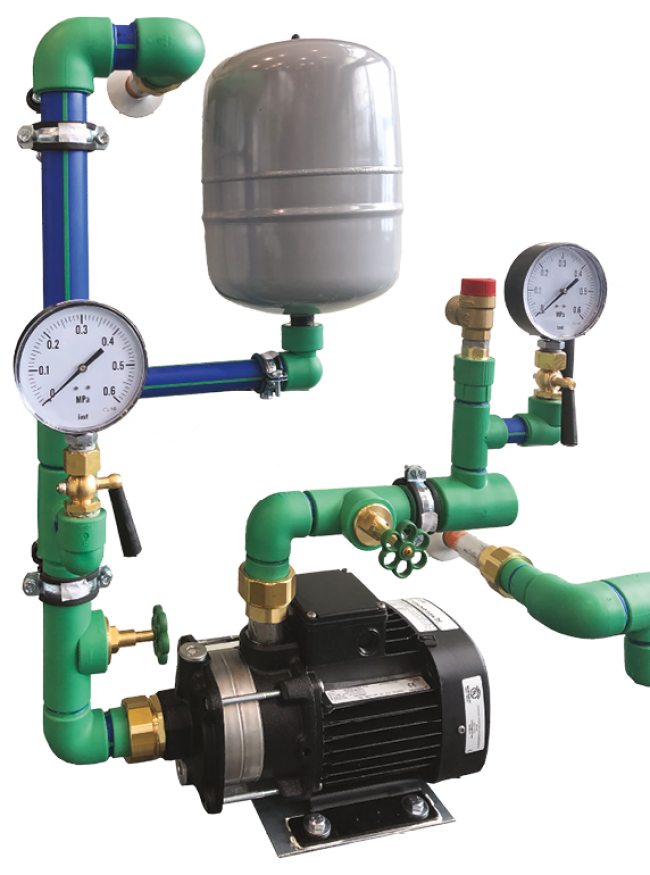

Jeder Kreislauf des Wärmetauschers ist mit einem Entleerungs- und Entlüftungssystem ausgestattet, das über einen Wartungsdeckel zugänglich ist.

Hydrauliksystem aus korrosionsbeständigem, wasser-/glykolneutralem Material, ausgestattet mit einem Ausdehnungsgefäß und einer invertergesteuerten Umwälzpumpe

Tauscheranschlüsse von der Wartungsseite des Geräts aus zugänglich

Dreifache Tropfschale, ausgestattet mit einem Polypropylen-Siphon

(PN-EN 308:2011, PN-EN 13053+A1:2011)

Wirkungsgrad der Wärmerückgewinnung: bis zu 76 %.

Maximale Luftgeschwindigkeit: Heizgerät: v = 4,6 m/s, Kühlgerät: v = 4,1 m/s

Max. Betriebsdruck des Mediums: 1,6 MPa = 16 bar (getestet 21 bar)

Mindesttemperatur des Mediums in Abhängigkeit von der Glykolkonzentration

Max. Glykolkonzentration: 50%

Werte für Druckverluste/Mediendurchsätze am Tauscher gemäß Auswahlblatt der KAD-Software

Direkte Energierückgewinnung aus der Abluft und deren Übertragung auf die Zuluft ohne Möglichkeit der Feuchterückgewinnung

Trennung von Zu- und Abluftströmen

Einsatz an Zu- und Abluftgeräten in vertikaler und horizontaler Anordnung

Kreuzstrom-Plattenwärmetauscher

Lamellenpaket aus gepressten Aluminiumblechen (EVO-S / EVO-H) oder epoxidbeschichtet (EVO-P), die abwechselnd angeordnet sind und Kanäle für den Zu- und Abluftstrom bilden

100% Bypass mit eingebauter Klappe an Kanal und Wärmetauscher zur Reduzierung oder "Abschaltung" der Energierückgewinnung / Schutz des Wärmetauschers vor Einfrieren

Verflüssiger und Auffangwanne mit dreifachem Kondensatablauf, installiert im Boden des Lüftungsgeräteteils

Tropfschale mit Polypropylen-Siphon

Gegenstrom-Kreuzstrom-Plattenwärmetauscher

Das Lamellenpaket besteht aus stranggepressten Aluminiumblechen (EVO-S / EVO-H) oder epoxidbeschichteten Blechen (EVO-P), die abwechselnd angeordnet sind, um Kanäle für den Zu- und Abluftstrom zu bilden

100% Bypass mit eingebauter Klappe an Kanal und Wärmetauscher zur Reduzierung oder "Abschaltung" der Energierückgewinnung / Schutz des Wärmetauschers vor Einfrieren

Verflüssiger und Auffangwanne mit dreifachem Kondensatablauf, installiert im Boden des Lüftungsgeräteteils

Tropfschale mit Polypropylen-Siphon

(in Übereinstimmung mit den Normen: PN-EN 308:2011, PN-EN 13053+A1:2011)

Kreuzstrom-Plattenwärmetauscher

Max. Luftleistung: 60000÷70000 m3/h

Wirkungsgrad der Wärmerückgewinnung: bis zu 75%.

Dichtheit des Wärmetauschers bei Nennwerten: bis zu 99,9%.

Max. Luftgeschwindigkeit 4,5 m/s

Max. Druckverlust: 450 Pa

Zulässiger Differenzdruck: 2000 Pa

Min./max. Betriebstemperatur: -40°C / +80°C

Gegenstrom-Kreuzstrom-Plattenwärmetauscher

Max. Luftleistung: 20000 m3/h

Wirkungsgrad der Wärmerückgewinnung: bis zu 92%.

Dichtheit des Wärmetauschers bei Nennwerten: bis zu 99,5%.

Max. Luftgeschwindigkeit 4,5 m/s

Max. Druckverlust: 400 Pa

Zulässiger Differenzdruck: 800 Pa

Min./max. Betriebstemperatur: -40°C / +80°C

Anwendung

Verringerung des Luftschalls

Typen

SLC_STD (Standard)

SLC_HEFF (höhere Effizienz)

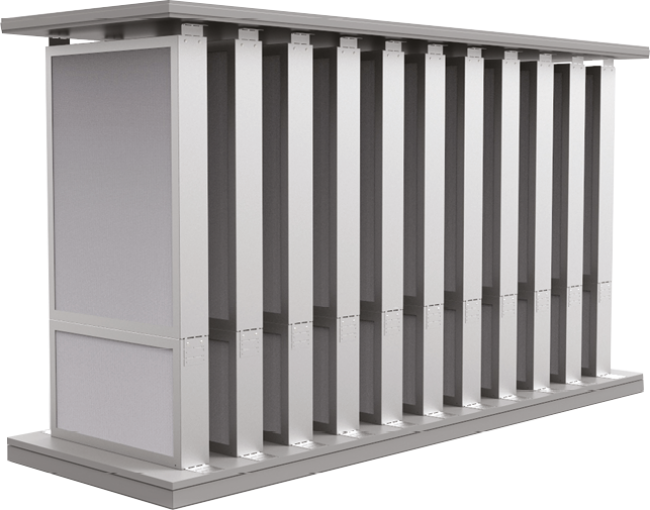

Dämpfungseinlagen 100 mm oder 200 mm dick, gefüllt mit nicht brennbarer Mineralwolle der Feuerwiderstandsklasse A1

Oberfläche der Dämmplatte mit Glasschleier bedeckt

Isoliermatte gekapselt in einem verzinkten oder zusätzlich polyesterbeschichteten Blechrahmen (EVO-H)

Max. Luftgeschwindigkeit: v = 4,5 m/s

Dach / Lufteintritt / Luftansaugung

Für Außengeräte werden ein Dach und ein Lufteintritt- und -ansaugungsbauteil geliefert.

Bei Außengeräten ist es möglich, Elemente des Wasserabflusssystems auf der nicht gewarteten Seite der Geräte zu installieren

Türen / Schlösser / Griffe

Einfach zu bedienende Schlösser an den Wartungstüren und Griffe am Inspektionspaneel ermöglichen eine korrekte und sichere Wartung der Geräte

Inspektionsfenster

Sichtfenster mit einem Durchmesser von 200 mm ermöglichen die Beobachtung des Innenraums während des Betriebs der Anlage.

Verdunkelungsrollos können bei Außenversionen angebracht werden

Interne Beleuchtung

Die in den erforderlichen Abschnitten installierte Beleuchtung ermöglicht die Beobachtung des Innenraums der Einheit durch das Sichtfenster

Lichtschalter an der Außenseite des Geräts montiert

Anwendung

CM-Kühlmodul - Kühlung der Zuluft in Lüftungs- und Klimaanlagen

Wärmepumpenmodul HPM - Kühlen oder Heizen von Zuluft in Lüftungs- und Klimaanlagen

Kältemodul CM / Wärmepumpe HPM - eingesetzt in Hybridsystemen in Kombination mit Wärmerückgewinnern: Kreuzstrom PR, Kreuzgegenstrom CPR, Rotationswärmetauscher RR oder Glykolrückgewinnungssystem RG

Typen

CMi/HPMi EVO (Wechselrichter)

CMd/HPMd EVO (digital)

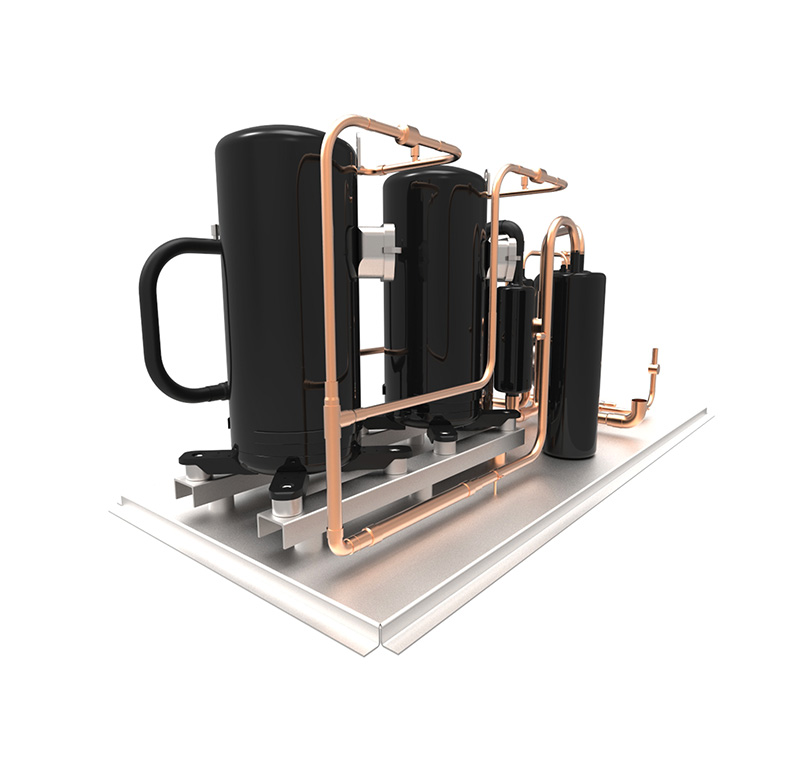

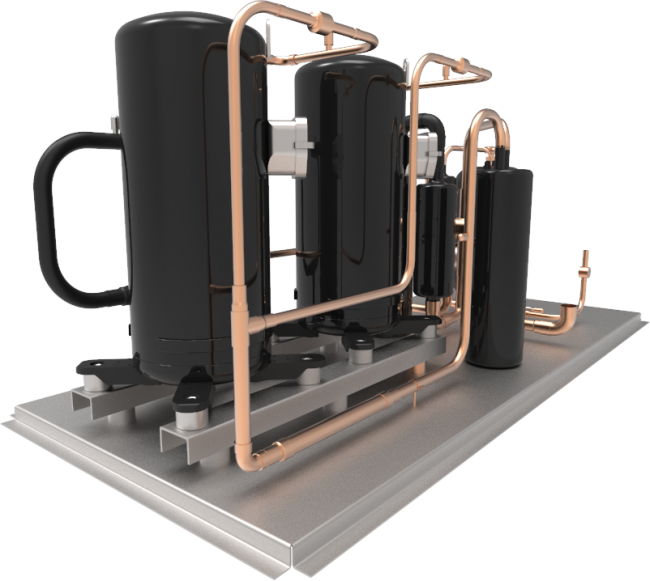

Verdichtermodule im Inneren der Geräte

Einheit bestehend aus zwei Teilen - Verdichter mit Armaturen und Kältemittelsammler mit Armaturen

Der Kältemittelfluss wird durch ein elektronisches Expansionsventil gesteuert

Schutz des Verdichters durch Hoch- und Niederdruckschalter

Kältesystem mit kompletter automatischer Steuerung

Druckschalter und Drucksensoren, die am Gehäuse (außerhalb des Luftstroms) angebracht sind

CMi/HPMi EVO

Versorgungsspannung 3x400 V / 50 Hz

Kompressor-Typ: DC-Wechselrichter (bis zu 30 kW)

Kompressor-Typ: DC-Wechselrichter+ein/aus (über 30 kW)

Luftstrom: 1700÷76000 m3/h

Kühlleistung Qc: 7÷175 kW

Heizleistung Qh: 6÷140 kW

EER*-Koeffizient: bis zu 7

COP*-Koeffizient: bis zu 24

Kältemittel: R410a oder R407c

CMd/HPMd EVO

Versorgungsspannung 3x400 V / 50 Hz

Kompressor-Typ: Digital Scroll (bis zu 30 kW)

Kompressor-Typ: Digital Scroll +ein/aus (über 30 kW)

Luftstrom: 2000÷18000 m3/h

Kühlleistung Qc: 7÷63 kW

Heizleistung Qh: 8÷46 kW

EER*-Koeffizient: bis zu 7

COP*-Koeffizient: bis zu 24

Kältemittel: R410a oder R407c

*Effizienzfaktor wird aus der Kombination von Kühlmodul und Energierückgewinnungssystem berechnet

Anwendung

CM-Kühlmodul - Kühlung der Zuluft in Lüftungs- und Klimaanlagen

Wärmepumpenmodul HPM - Kühlen oder Heizen von Zuluft in Lüftungs- und Klimaanlagen

Kältemodul CM / Wärmepumpe HPM - eingesetzt in Hybridsystemen in Kombination mit Wärmerückgewinnern: Kreuzstrom PR, Kreuzgegenstrom CPR, Rotationswärmetauscher RR oder Glykolrückgewinnungssystem RG

Typen

CMi/HPMi EVO (Wechselrichter)

CMd/HPMd EVO (digital)

Verdichtermodule im Inneren der Geräte

Einheit bestehend aus zwei Teilen - Verdichter mit Armaturen und Kältemittelsammler mit Armaturen

Der Kältemittelfluss wird durch ein elektronisches Expansionsventil gesteuert

Schutz des Verdichters durch Hoch- und Niederdruckschalter

Kältesystem mit kompletter automatischer Steuerung

Druckschalter und Drucksensoren, die am Gehäuse (außerhalb des Luftstroms) angebracht sind

CMi/HPMi EVO

Versorgungsspannung 3x400 V / 50 Hz

Kompressor-Typ: DC-Wechselrichter (bis zu 30 kW)

Kompressor-Typ: DC-Wechselrichter+ein/aus (über 30 kW)

Luftstrom: 1700÷76000 m3/h

Kühlleistung Qc: 7÷175 kW

Heizleistung Qh: 6÷140 kW

EER*-Koeffizient: bis zu 7

COP*-Koeffizient: bis zu 24

Kältemittel: R410a oder R407c

CMd/HPMd EVO

Versorgungsspannung 3x400 V / 50 Hz

Kompressor-Typ: Digital Scroll (bis zu 30 kW)

Kompressor-Typ: Digital Scroll +ein/aus (über 30 kW)

Luftstrom: 2000÷18000 m3/h

Kühlleistung Qc: 7÷63 kW

Heizleistung Qh: 8÷46 kW

EER*-Koeffizient: bis zu 7

COP*-Koeffizient: bis zu 24

Kältemittel: R410a oder R407c

*Effizienzfaktor wird aus der Kombination von Kühlmodul und Energierückgewinnungssystem berechnet
