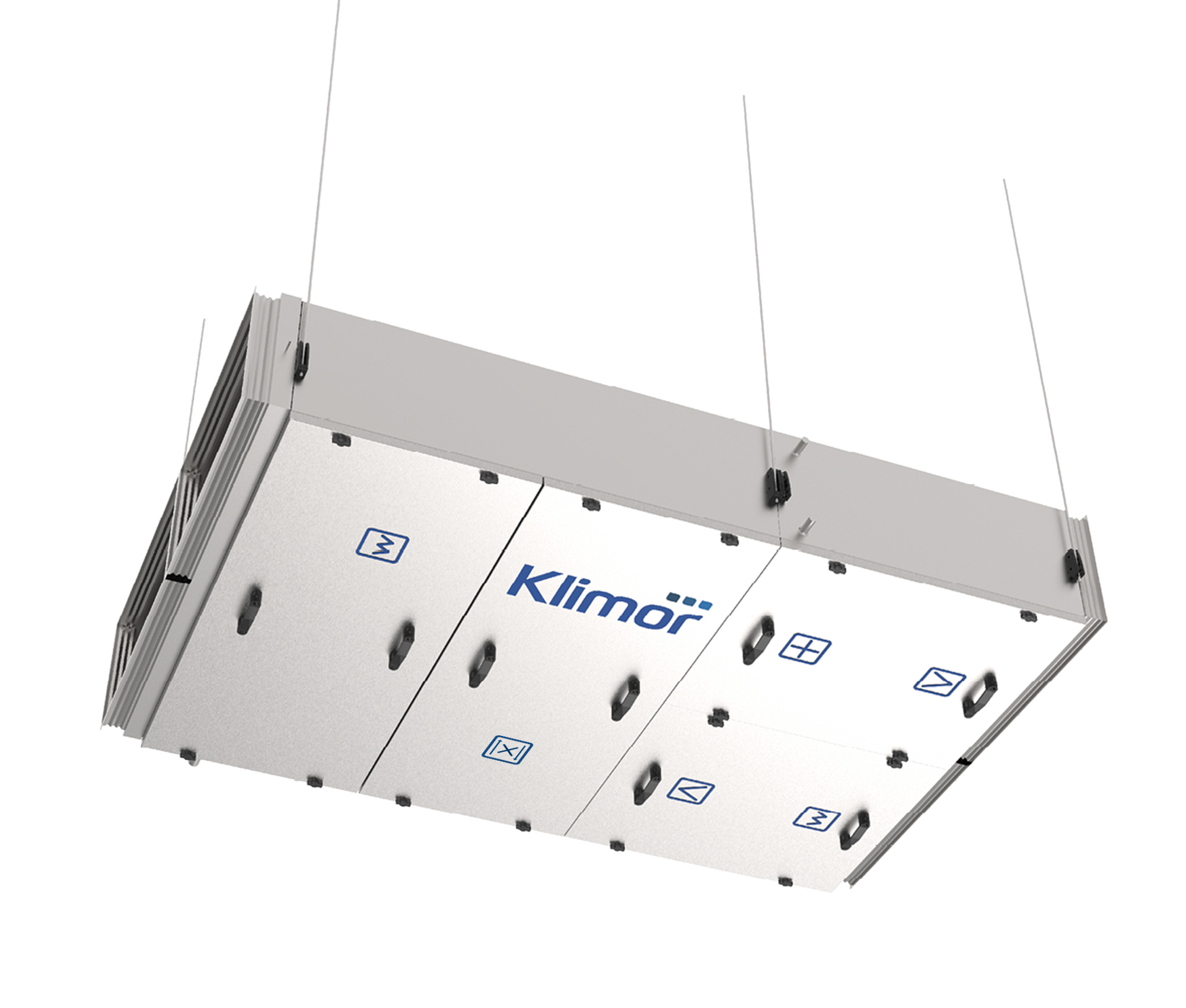

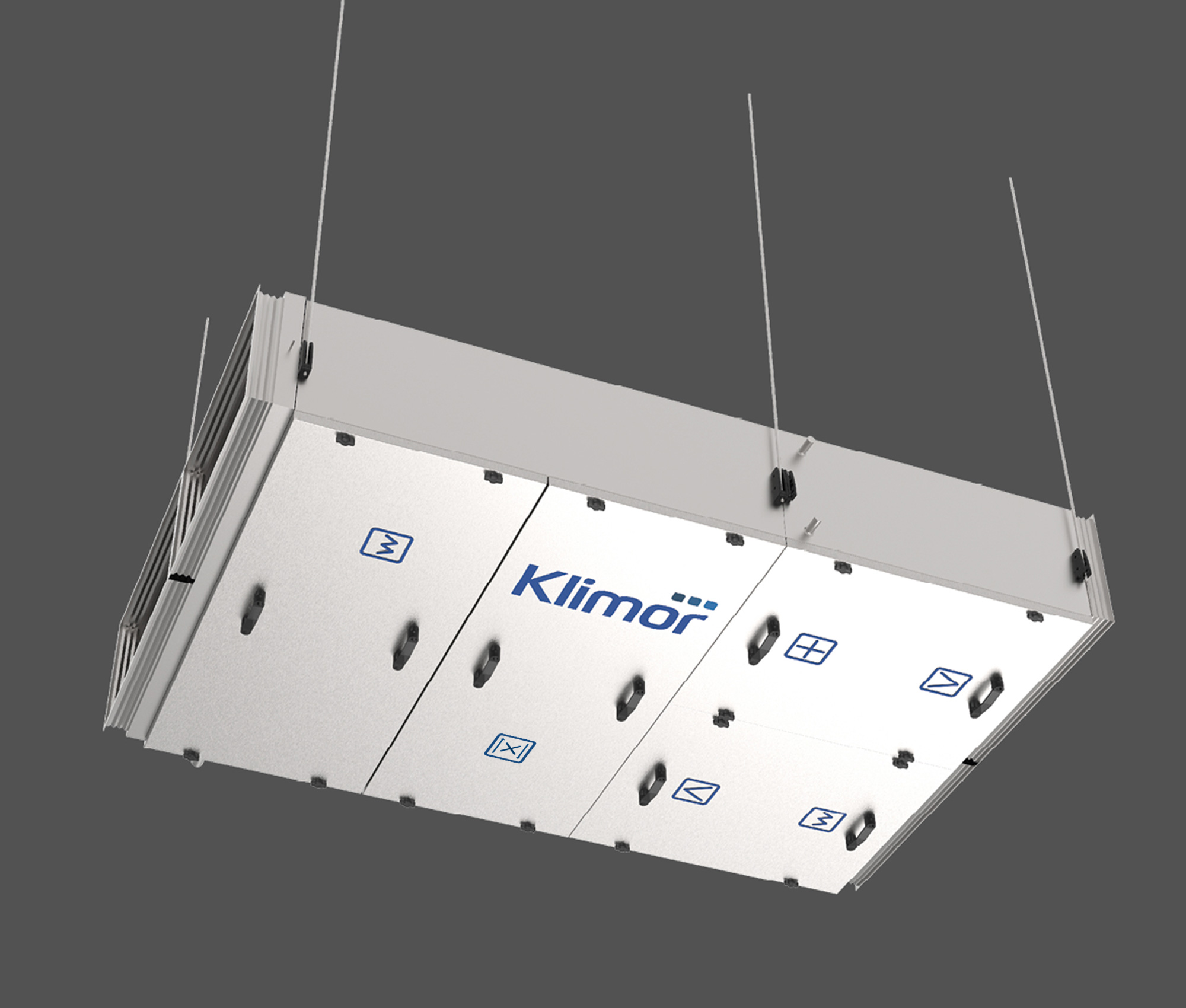

Die Kombination von Funktionsmodulen ermöglicht jeden Luftaufbereitungsprozess, von der einfachen Zu- und Ableitung gereinigter Luft bis hin zur Aufbereitung der Zuluft:
Anwendung |
Lüftungs- und Klimaanlagen mit Standardreinheitsanforderungen; Vorfilter Lüftungs- und Klimaanlagen mit erhöhten Reinheitsanforderungen; Vorfilter und Nachfilter Lüftungs- und Klimaanlagen mit Standard- oder spezifischen Luftreinheitsanforderungen an die Endstufe der Filtration; Vor- und Nachfilter Beseitigung von Fettpartikeln und schweren Verunreinigungen (Metallfilter) |
|||
Typen |
Metallfilter, Kassettenfilter G2/ISO COARSE Klasse |
Kassettenfilter G4 – ISO COARSE Klasse M5 – ISOePM10-70% Klasse |
Mini pleat Kassettenfilter M5 – ISOePM10-70% Klasse F7 – ISOePM1-60% Klasse F9 – ISOePM1-80% Klasse |
Taschenfilter M5 – ISOePM10-50% Klasse F7 – ISOePM2,5-65% Klasse F9 – ISOePM1-70%/80% Klasse |
Metallfilter |
Metallgewebe in einem Rahmen aus verzinktem Blech Montiert in einer 50 mm breiten Führung Hochwertiges Gewebe aus verzinktem Stahl |
Kassettenfilter |
Maschenverstärkter synthetischer Vliesstoff in einem Rahmen aus verzinktem Stahl Montiert in einer 50 mm breiten Führung Synthetischer Vliesstoff |
Kassettenfilter mini pleat |
Filterpakete in Minifaltentechnik mit Hotmeltabscheidern, verzinkter Stahlrahmen Montiert in einer 50 mm breiten Führung Glas oder synthetisches Vlies (100% Polypropylen) |
Taschenfilter |
Taschen, die zusammengenäht und auf ein mit verzinktem Stahl umrahmtes Drahtgitter gelegt werden Montage in 25 mm breiter Führungsschiene, exzentrische Klemmung Dreischichtigersynthetischer Polypropylen-Vliesstoff mit Mikrofasern |
Metallfilter |
Retentionsrate von synthetischem Staub Am = 80%. Endgültiger Druckabfall Δp = 120 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 300°C |
Kassettenfilter |
Retentionsrate von synthetischem Staub Am = 82%÷ 92%. Endgültiger Druckabfall Δp = 150 Pa÷ 200 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 90÷100°C |
Kassettenfilter mini pleat |
Retentionsrate von synthetischem Staub Am = 95%÷ 99%. Endgültiger Druckabfall Δp = 150 Pa÷ 200 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 80°C |
Taschenfilter |
Retentionsrate von synthetischem Staub Am = 95%÷ 99%. Endgültiger Druckabfall Δp = 200 Pa÷ 300 Pa Max. Luftgeschwindigkeit v = 3,7÷4,6 m/s Maximale Betriebstemperatur 90÷100°C
|
Anwendung
Lüftungs- und Klimaanlagen mit Standard-Reinheitsanforderungen; Verwendung von Vorfiltern
Lüftungs- und Klimaanlagen mit Standard- oder spezifischen Anforderungen an die Luftreinheit in der letzten Filterstufe
Beseitigung von Schadstoffen in der Luft, einschließlich Tabakrauch, Staub (PM10, PM2,5 - Smog), Fasern, mikrobiologischen Substanzen, die für die menschliche Gesundheit schädlich sind, wie Bakterien, Schimmelpilze, Pilze
Wichtigste Vorteile
Deutliche Reduzierung des Druckabfalls im Vergleich zu mechanischen Filtern
Deutliche Verringerung des Energiebedarfs für den Antrieb des Ventilators
Verringerung des Lüftergeräusches
Filterpatronen sind waschbar, nicht austauschbar
Typen
G4 / M5 / F7 / F9 Filterklasse bezogen auf die Luftgeschwindigkeit
Aktive und passive Versionen
Permanent elektrostatisch aufgeladene (polarisierte), aktive elektronische Platte filtert die Oberfläche
Der Ionisierungsteil erzeugt ein starkes elektrisches Feld, das Elektronen aus den Molekülen freisetzt und sie mit Schmutz "auflädt".
Beim Strömen setzt die Luft geladene Teilchen frei, die von den Elektrodenplatten aufgefangen werden.
Das System wird von einem Hochspannungsgenerator gespeist. Schutzart IP65
Die Kollektorplatten sind abnehmbar und daher leicht zu reinigen
Luftparameter
Min. / max. Bereich der relativen Feuchtigkeit der strömenden Luft 15% ÷ 98%
Maximale Lufttemperatur: 70°C
(acc. EN 13053+A1:2011)
VERGLEICH VON ELEKTROSTATISCHEN UND KONVENTIONELLEN FILTERN
Typ |
EF Filter |
Mechanische Filter |
Druckverlust [Pa] |
50 |
450 |
Empfohlener Austausch beim Druckverlust [Pa] |
nicht erforderlich |
300 |
Wiederaufbereitun |
komplette Reinigung |
unmöglich |
Entsorgung |
Nicht zutreffend |
auf Anfrage |
Betriebskosten |
Reinigen/Waschen |
Ersatz und Recycling |
DURCHSCHNITTLICHE REINIGUNGSLEISTUNG UND ENTSPRECHENDER LUFTDRUCKABFALL
Anströmgeschwindigkeit [m/s] |
Durchschnittliche Em Leistung |
Luftdruckabfall [Pa] |
3 |
82% |
42 |
2.5 |
90% |
30 |
2 |
95% |
20 |
KLASSIFIZIERUNG DER ELEKTROSTATISCHEN FILTER
D |
80 ÷ 90 |
ePM1 - 80% |
C |
90 ÷ 95 |
ePM1 - 90% |
B |
95 ÷99 |
ePM1 - 95% |
A |
> 99 |
ePM1 - 95% |
D |
80 ÷ 90 |
ePM1 - 80% |
Anwendung |
Lüftungs- und Klimaanlagen mit Standardreinheitsanforderungen; Vorfilter Lüftungs- und Klimaanlagen mit erhöhten Reinheitsanforderungen; Vorfilter und Nachfilter Lüftungs- und Klimaanlagen mit Standard- oder spezifischen Luftreinheitsanforderungen an die Endstufe der Filtration; Vor- und Nachfilter Beseitigung von Fettpartikeln und schweren Verunreinigungen (Metallfilter) |
|||
Typen |
Metallfilter, Kassettenfilter G2/ISO COARSE Klasse |
Kassettenfilter G4 – ISO COARSE Klasse M5 – ISOePM10-70% Klasse |
Mini pleat Kassettenfilter M5 – ISOePM10-70% Klasse F7 – ISOePM1-60% Klasse F9 – ISOePM1-80% Klasse |
Taschenfilter M5 – ISOePM10-50% Klasse F7 – ISOePM2,5-65% Klasse F9 – ISOePM1-70%/80% Klasse |
Metallfilter |
Metallgewebe in einem Rahmen aus verzinktem Blech Montiert in einer 50 mm breiten Führung Hochwertiges Gewebe aus verzinktem Stahl |
Kassettenfilter |
Maschenverstärkter synthetischer Vliesstoff in einem Rahmen aus verzinktem Stahl Montiert in einer 50 mm breiten Führung Synthetischer Vliesstoff |
Kassettenfilter mini pleat |
Filterpakete in Minifaltentechnik mit Hotmeltabscheidern, verzinkter Stahlrahmen Montiert in einer 50 mm breiten Führung Glas oder synthetisches Vlies (100% Polypropylen) |
Taschenfilter
|
Taschen, die zusammengenäht und auf ein mit verzinktem Stahl umrahmtes Drahtgitter gelegt werden Montage in 25 mm breiter Führungsschiene, exzentrische Klemmung Dreischichtigersynthetischer Polypropylen-Vliesstoff mit Mikrofasern |
Metallfilter |
Retentionsrate von synthetischem Staub Am = 80%. Endgültiger Druckabfall Δp = 120 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 300°C |
Kassettenfilter |
Retentionsrate von synthetischem Staub Am = 82%÷ 92%. Endgültiger Druckabfall Δp = 150 Pa÷ 200 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 90÷100°C |
Kassettenfilter mini pleat |
Retentionsrate von synthetischem Staub Am = 95%÷ 99%. Endgültiger Druckabfall Δp = 150 Pa÷ 200 Pa Max. Luftgeschwindigkeit v = 4,2 m/s Maximale Betriebstemperatur 80°C |
Taschenfilter |
Retentionsrate von synthetischem Staub Am = 95%÷ 99%. Endgültiger Druckabfall Δp = 200 Pa÷ 300 Pa Max. Luftgeschwindigkeit v = 3,7÷4,6 m/s Maximale Betriebstemperatur 90÷100°C
|
Kühlung der Zuluft in Lüftungs- und Klimaanlagen
Kühlung von Prozessluft in industriellen Lüftungs- und Klimaanlagen
Entfeuchtung von Prozessluft in industriellen Lüftungs- und Klimaanlagen
Kupferrohre, Aluminiumrippen oder zusätzlich epoxidiert (EVO-P)
Einzelne oder doppelte Wärmetauscherabschnitte
Gehäuse aus verzinktem Stahl oder Edelstahl (EVO-P)
Kupferverbindungen und Verteiler
Anzahl der Zeilen: 2÷10
Flossenschlag: 2,5 mm
Dicke der Lamellen: 0,1 mm
Dicke der Rohrschlangenwand: 0,37 mm
Durchmesser der Rohrschlange: 3/8"÷5/8“
Tropfenabscheider hinter dem Wärmetauscher montiert
dreifach geteilte Auffangwanne aus Edelstahl, die im Boden des Lüftungsgeräteteils montiert ist
Tropfschale mit Polypropylen-Siphon
Tauscheranschlüsse
Systemanschlüsse an der Serviceseite des Geräts
Versorgungsstutzen am oberen Teil, unabhängig von der Luftstromrichtung
(in Übereinstimmung mit den Normen: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)
Min. Kältemittel-Verdampfungstemperatur +3°C
Max. Kältemittel-Betriebsdruck 2,8 MPa = 28 bar (getestet 32 bar)
Max. Luftgeschwindigkeit: v = 4,0 m/s
Der Wärmetauscher kann je nach Art des Kältemittels ausgewählt werden: R134a, R407c, R410a...
Die Werte für Kühlleistung, Druckverluste und andere Parameter sind im KAD-Auswahlblatt angegeben
Individuell wählbar in Bezug auf die Standardparameter
Heizung der Zuluft in Lüftungs- und Klimaanlagen
Heizung der Prozessluft in industriellen Lüftungs- und Klimaanlagen
Luftvorwärmung am Eingang des Geräts (hygienische Lüftungsgeräte)
Einstufige oder mehrstufige Heizelemente
In Abschnitten gruppierte Heizelemente
Heizungsgehäuse aus verzinktem Stahl
Anschluss an eine Klemmleiste
Standard-Heizung mit Thermostat für Überhitzungsschutz
Tauscheranschlüsse
Anschluss der Kabel an die Tauscherklemmleiste auf der Bedienseite des Geräts
Versorgungsspannung 3x400 V / 50 Hz
Min. / max. Heizleistung: 4÷168 kW
Min. Luftgeschwindigkeit: v = 1,5 m/s
Max. zulässige Umgebungstemperatur um die Heizelemente: 65°C
Direkte Energierückgewinnung aus der Abluft und deren Übertragung auf die Zuluft ohne Möglichkeit der Feuchterückgewinnung
Trennung von Zu- und Abluftströmen
Einsatz an Zu- und Abluftgeräten in vertikaler und horizontaler Anordnung
Kreuzstrom-Plattenwärmetauscher
Lamellenpaket aus gepressten Aluminiumblechen (EVO-S / EVO-H) oder epoxidbeschichtet (EVO-P), die abwechselnd angeordnet sind und Kanäle für den Zu- und Abluftstrom bilden
100% Bypass mit eingebauter Klappe an Kanal und Wärmetauscher zur Reduzierung oder "Abschaltung" der Energierückgewinnung / Schutz des Wärmetauschers vor Einfrieren
Verflüssiger und Auffangwanne mit dreifachem Kondensatablauf, installiert im Boden des Lüftungsgeräteteils
Tropfschale mit Polypropylen-Siphon
Gegenstrom-Kreuzstrom-Plattenwärmetauscher
Das Lamellenpaket besteht aus stranggepressten Aluminiumblechen (EVO-S / EVO-H) oder epoxidbeschichteten Blechen (EVO-P), die abwechselnd angeordnet sind, um Kanäle für den Zu- und Abluftstrom zu bilden
100% Bypass mit eingebauter Klappe an Kanal und Wärmetauscher zur Reduzierung oder "Abschaltung" der Energierückgewinnung / Schutz des Wärmetauschers vor Einfrieren
Verflüssiger und Auffangwanne mit dreifachem Kondensatablauf, installiert im Boden des Lüftungsgeräteteils
Tropfschale mit Polypropylen-Siphon
(in Übereinstimmung mit den Normen: PN-EN 308:2011, PN-EN 13053+A1:2011)
Kreuzstrom-Plattenwärmetauscher
Max. Luftleistung: 60000÷70000 m3/h
Wirkungsgrad der Wärmerückgewinnung: bis zu 75%.
Dichtheit des Wärmetauschers bei Nennwerten: bis zu 99,9%.
Max. Luftgeschwindigkeit 4,5 m/s
Max. Druckverlust: 450 Pa
Zulässiger Differenzdruck: 2000 Pa
Min./max. Betriebstemperatur: -40°C / +80°C
Gegenstrom-Kreuzstrom-Plattenwärmetauscher
Max. Luftleistung: 20000 m3/h
Wirkungsgrad der Wärmerückgewinnung: bis zu 92%.
Dichtheit des Wärmetauschers bei Nennwerten: bis zu 99,5%.
Max. Luftgeschwindigkeit 4,5 m/s
Max. Druckverlust: 400 Pa
Zulässiger Differenzdruck: 800 Pa
Min./max. Betriebstemperatur: -40°C / +80°C
Anwendung
Verringerung des Luftschalls
Typen
SLC_STD (Standard)
SLC_HEFF (höhere Effizienz)
Dämpfungseinlagen 100 mm oder 200 mm dick, gefüllt mit nicht brennbarer Mineralwolle der Feuerwiderstandsklasse A1
Oberfläche der Dämmplatte mit Glasschleier bedeckt
Isoliermatte gekapselt in einem verzinkten oder zusätzlich polyesterbeschichteten Blechrahmen (EVO-H)
Max. Luftgeschwindigkeit: v = 4,5 m/s
Dach / Lufteintritt / Luftansaugung
Für Außengeräte werden ein Dach und ein Lufteintritt- und -ansaugungsbauteil geliefert.
Bei Außengeräten ist es möglich, Elemente des Wasserabflusssystems auf der nicht gewarteten Seite der Geräte zu installieren
Türen / Schlösser / Griffe
Einfach zu bedienende Schlösser an den Wartungstüren und Griffe am Inspektionspaneel ermöglichen eine korrekte und sichere Wartung der Geräte
Inspektionsfenster
Sichtfenster mit einem Durchmesser von 200 mm ermöglichen die Beobachtung des Innenraums während des Betriebs der Anlage.
Verdunkelungsrollos können bei Außenversionen angebracht werden
Interne Beleuchtung
Die in den erforderlichen Abschnitten installierte Beleuchtung ermöglicht die Beobachtung des Innenraums der Einheit durch das Sichtfenster
Lichtschalter an der Außenseite des Geräts montiert

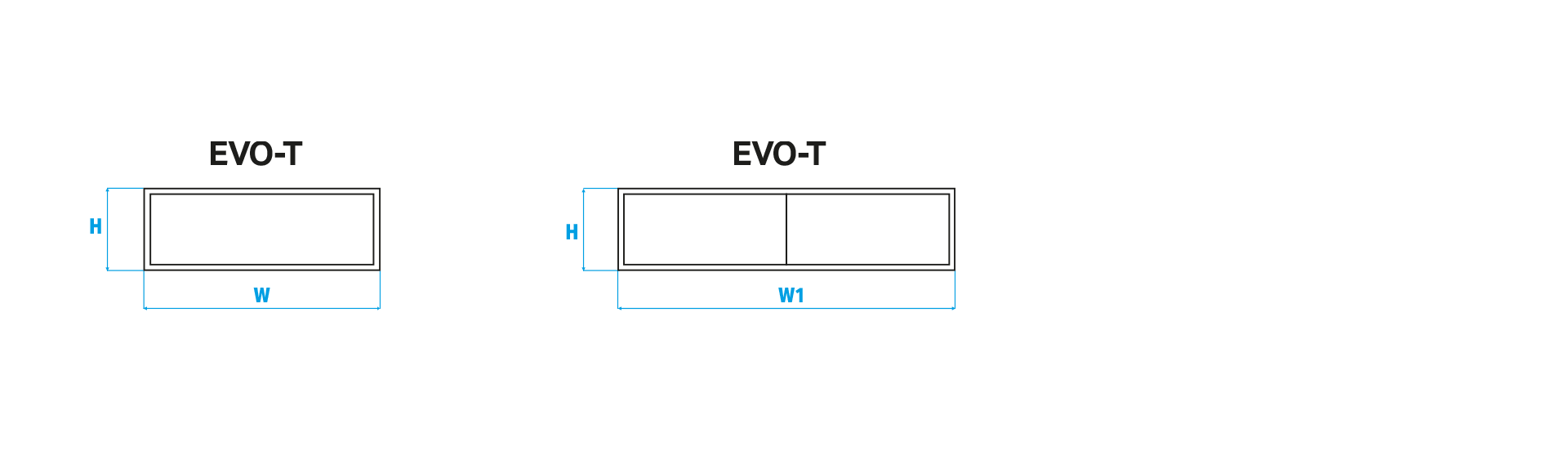

GRÖßE |
VMIN |
VOPT |
VMAKS |
AUSSENABMESSUNGEN |
|||||
ZU- ODER ABLUFTLÜFTUNGSGERÄTE |
ZU- UND ABLUFTLÜFTUNGSGERÄTE |
||||||||
W |
H |
HTOT |
W1 |
H1 |
H1TOT |
||||
4100 |
500 |
1500 |
2000 |
661 |
355 |
- |
1 322 |
- |
- |
1200 |
1000 |
2100 |
3500 |
961 |
355 |
- |
1 932 |
- |
- |
9200 |
1200 |
2900 |
5200 |
961 |
475 |
- |
1 932 |
- |
- |
