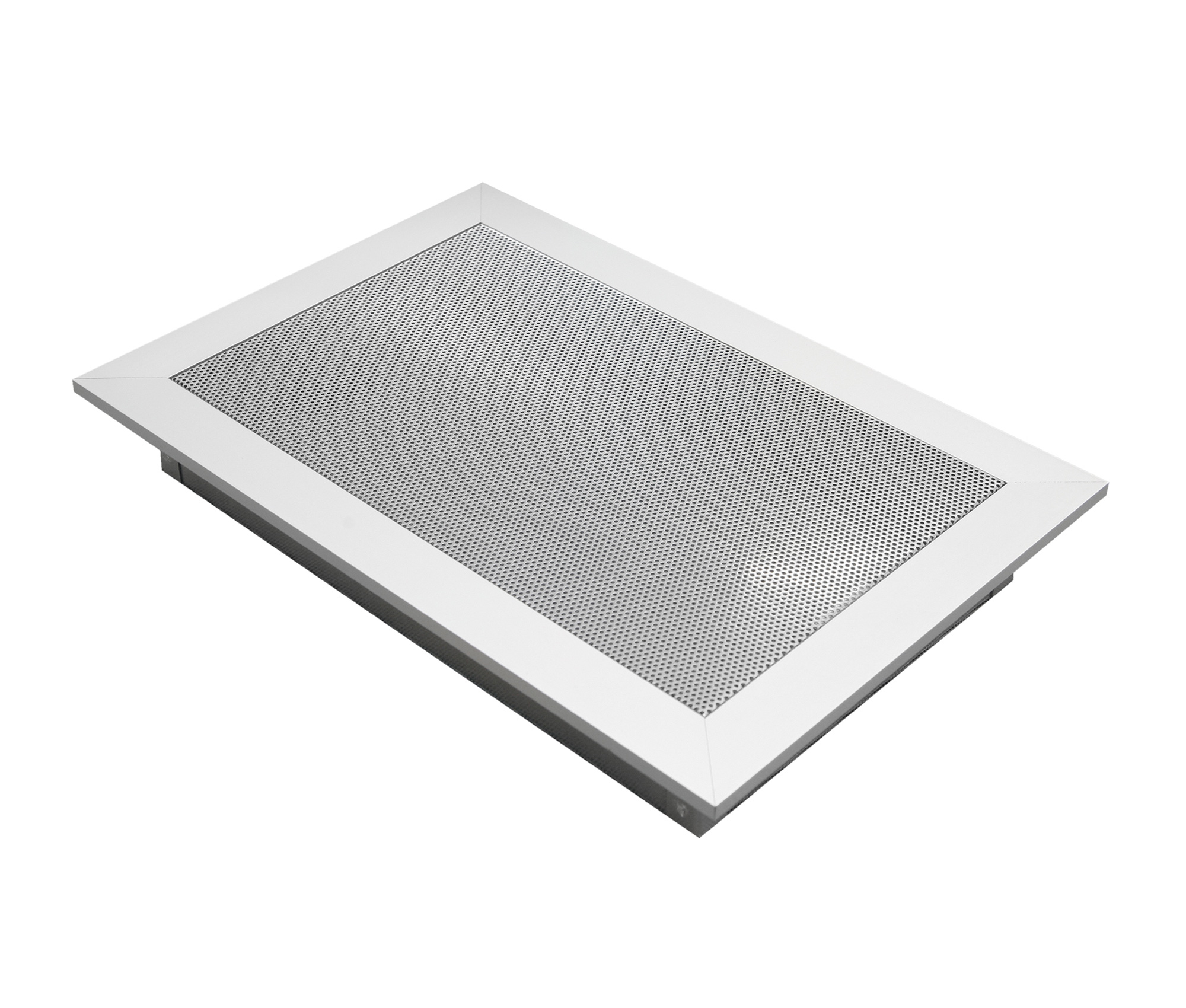

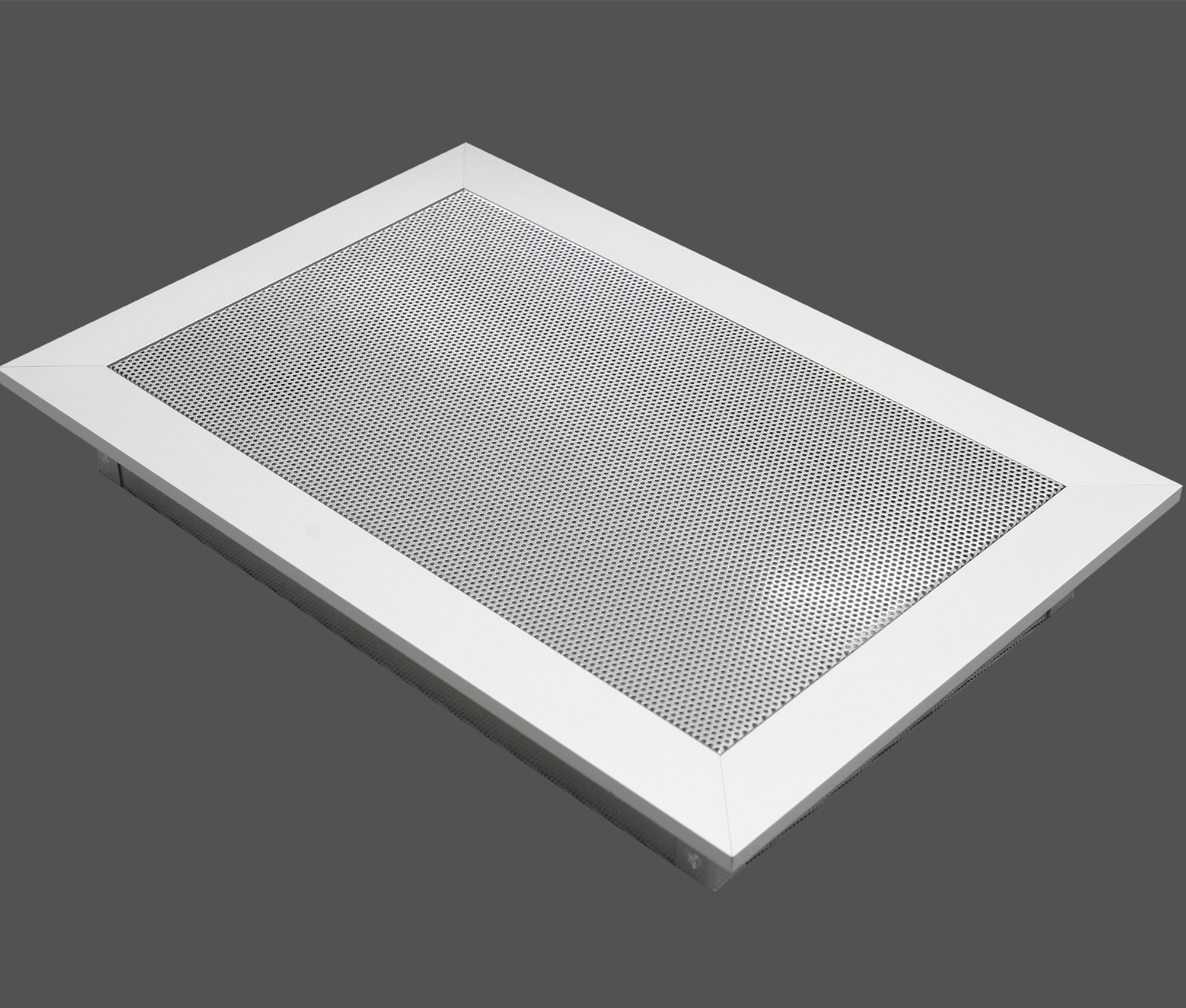

GWB-Gitter in Hygieneausführung (Typ GWB-G5) sind für den Einbau in die Abluftanlage von Operationssälen vorgesehen. Die Funktion der Hygienegitter besteht darin, Schwebstoffe aus Verbandstoffen (Lignin, Gaze usw.) aus der Abluft aufzufangen.
Aufbau

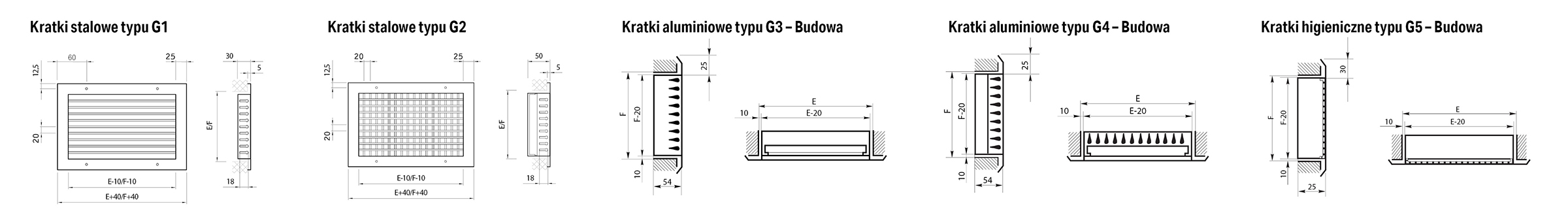

GWB-Gitter können unterteilt werden in
Stahlgitter Typ G1
Stahlgitter Typ G2
Aluminium-Gitter Typ G3 - Aufbau
Aluminium-Gitter Typ G4 - Aufbau
Hygienegitter Typ G5 - Aufbau
Die Gitter der Typen G1 bis G4 werden standardmäßig mit sichtbaren Schrauben in den geprägten Löchern im Frontrahmen befestigt, G5 wird mit einem Montagerahmen eingepresst. Es ist möglich, Gitter in nicht standardisierten Ausführungen herzustellen:
Abmessungen des Standardgitters |
|||||||||
F / E [mm] |
125 |
225 |
325 |
425 |
525 |
625 |
825 |
1025 |
1225 |
75 |
x |
x |
x |
x |
x |
x |
x |
x |
x |
125 |
x |
x |
x |
x |
x |
x |
x |
x |
x |
225 |
|
x |
x |
x |
x |
x |
x |
x |
x |
325 |
|
|
x |
x |
x |
x |
x |
x |
x |
425 |
|
|
|
x |
x |
x |
x |
x |
x |
525 |
|
|
|
|
x |
x |
x |
x |
x |
625 |
|
|
|
|
|
x |
x |
x |
x |
