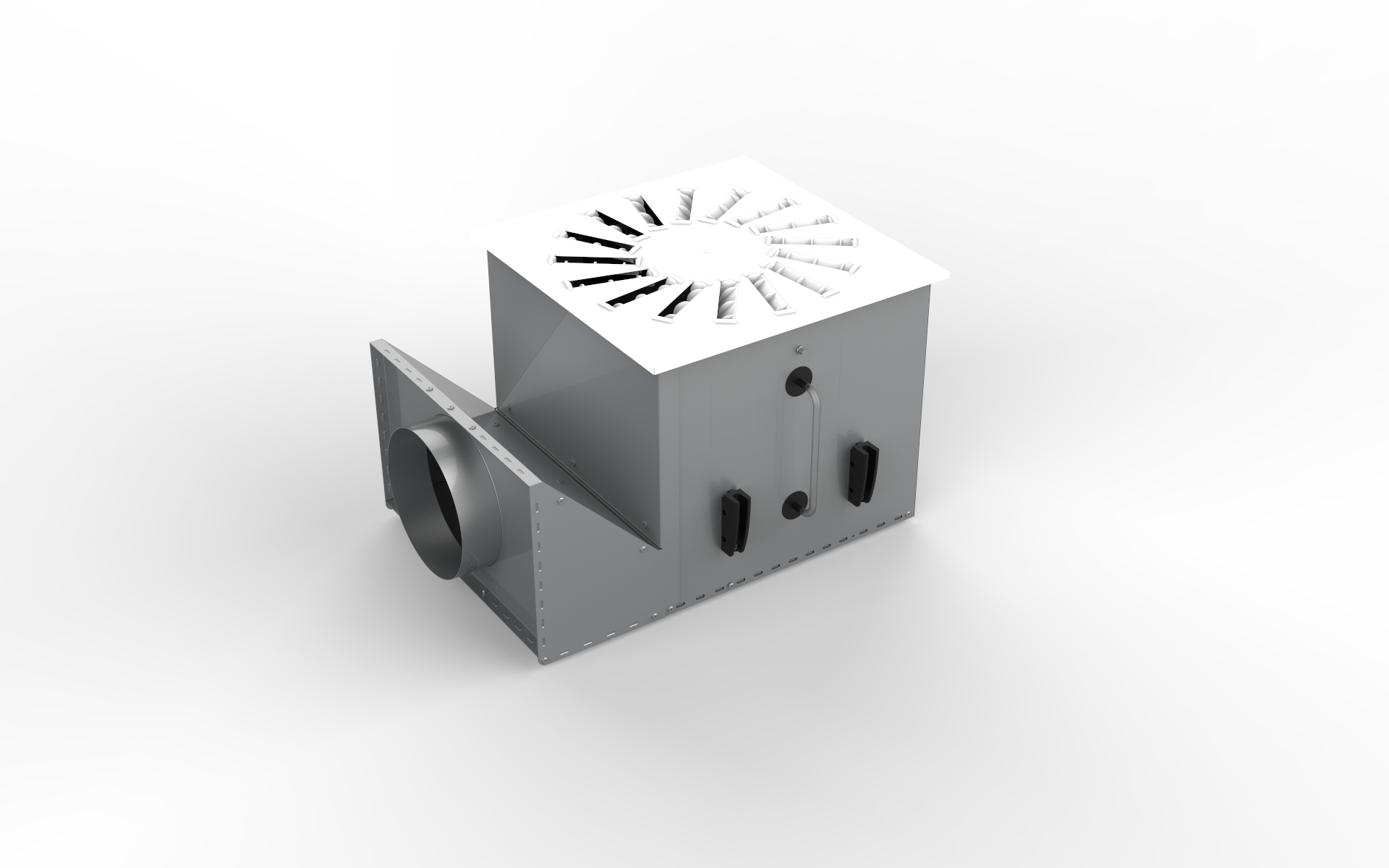

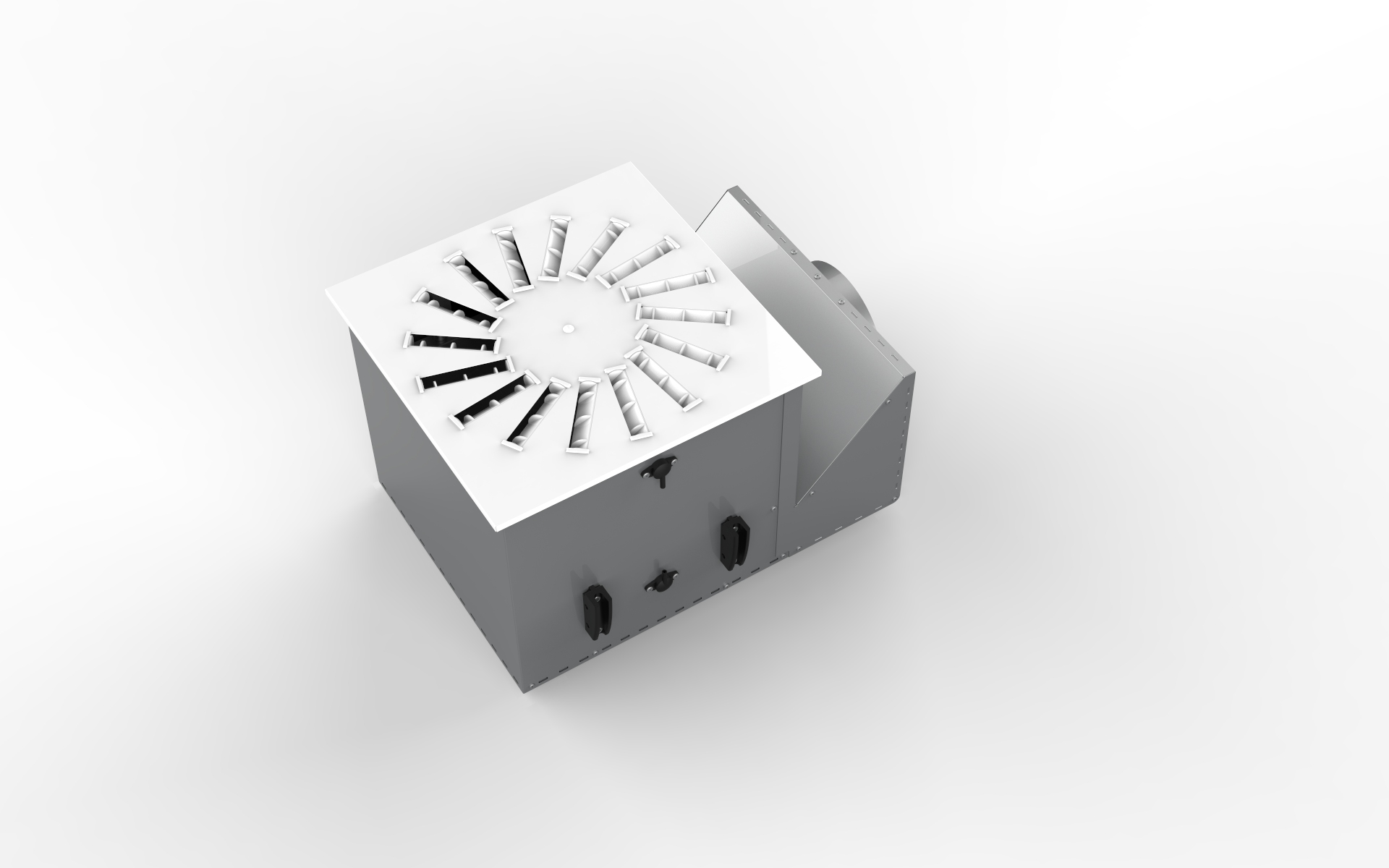

HFD-Diffusoren mit hocheffizientem HEPA-Filter sind für die Luftzufuhr in Klimaanlagen von Operationssälen, Labors und Produktionsräumen mit hohem Reinheitsgrad (Medikamentenherstellung, Elektronik) bestimmt.

Der eingesetzte HEPA-Filter der Klasse H13 gewährleistet die Erfüllung der höchsten Anforderungen an die Luftfiltrationseffizienz.

Der Gitterauslass G1 ist für die horizontale (Wandmontage) oder diagonale Ausblasung, mit den Auslasstypen A1 und P1 für die Deckenzufuhr in niedrigen Räumen, mit den Auslasstypen S1, S2 und S3 für die Drallausblasung an der Decke vorgesehen.

Die Wirbelluftzufuhr zeichnet sich durch die hohe Induktivität des Zuluftstroms und dessen intensive Vermischung mit der Raumluft aus. Dadurch ist es möglich, größere Luftmengen abzuführen, ohne dass es zu Zugerscheinungen kommt. Außerdem kann dank dieser Eigenschaft eine größere Differenz zwischen der Zuluft- und der Raumtemperatur ausgeglichen werden.

Die Palette der Diffusoren ist an die Art und Größe des Absolutfilters angepasst. Die Diffusoren mit Absolutfilter sind so konzipiert und hergestellt, dass sie die strengen Anforderungen der Vorschriften und Normen für Krankenhäuser und Reinräume erfüllen. Die Diffusoren mit hocheffizientem Filter können nach Rücksprache mit einem Hygieneinspektor zur Abluft von Räumen mit kontrolliertem Verschmutzungsgrad verwendet werden.

Die wichtigsten Diffusorelemente sind:

1.Gehäuse mit rechteckigem oder rundem Einlassstutzen mit eingebauten Stutzen zur Messung von Druckabfall und Aerosolkonzentration

2.HEPA-Absolutfilter Klasse H13 (Option: F9, E11, H14)*

3.Ausblasebene: Zuluftgitter (G1), vierseitiger Zuluftauslass (A1), Drallauslass (S1), Drallauslass mit verstellbaren Luftleitelementen (S2 und S3), perforierter Auslass (P1)

Merkmale eines Diffusors in Standardausführung:

Konstruktion aus verzinktem Stahlblech, unlackiert
Gestaltung HR, HS, VR, VS
Filterklasse H13
Filtertiefe 69 mm
Anemostaten A1; S1; S2; S3 und P1 lackiert in der Farbe RAL9010
Stahlgitter G1 lackiert in Farbe RAL9010

Die Diffusoren sind standardmäßig mit Stutzen zur Messung des Druckabfalls und der Aerosolkonzentration ausgestattet.

*Besondere Designmerkmale:

Filterklasse F9, E11, H14

AD-Dämpfer

Größe	Abmessungen des Filters	Gehäuse						V_max	Einlassanschlüsse			Nettogewicht**
		C x D*	K	H		L			Φ D	ExF		HR	HS	VR	VS
		C x D*	HR	HR HS	VR VS	HR	HS		HR VR	HS	VS	HR	HS	VR	VS
	[mm]							[m³/h]	[mm]			[kg]
1/7	235x235x69	270x270	37	285	285	443	315,5	130³	125	270x80	270x270	6	5	4,5	5
2/7	335x335x69	370x370	37	285	285	543	415,5	300^1,4	160	370x80	370x370	8	7	6,5	6,5
3/7	435x435x69	470x470	37	285	285	643	515,5	510^1,5	200	470x80	470x470	10	9	8	8
4/7	457x457x69	492x492	27	325	285	675	537,5	560^1,5	250	490x120	492x492	11,5	10	8,5	8,5
5/7	535x535x69	570x570	27	325	285	753	615,5	770^2,6	250	570x120	570x570	13	11,5	10	9,5
6/7	557x557x69	592x592	27	325	285	775	637,5	840^2,7	250	590x120	592x592	14	12	10,5	10
7/7	610x610x69	645x645	27	325	285	828	690,5	1000^2,7	250	645x120	645x645	15	13	11,5	10,5
8/7	305x610x69	645x340	37	285	285	513	385,5	500	200	645x80	645x340	11	9,5	8,5	8,5

* Innenmaß / ** Ohne Filter und Ausblasebene

1 – V_max dla S1 = 250 m³/h 2 – V_max dla S1 = 700 m³/h 3 – V_max dla S2,S3 = 120 m³/h 4 – V_max dla S2,S3 = 250 m³/h 5 – V_max dla S2,S3 = 400 m³/h 6 – V_max dla S2,S3 = 550 m³/h 7 – V_max dla S2,S3 = 750 m³/h
