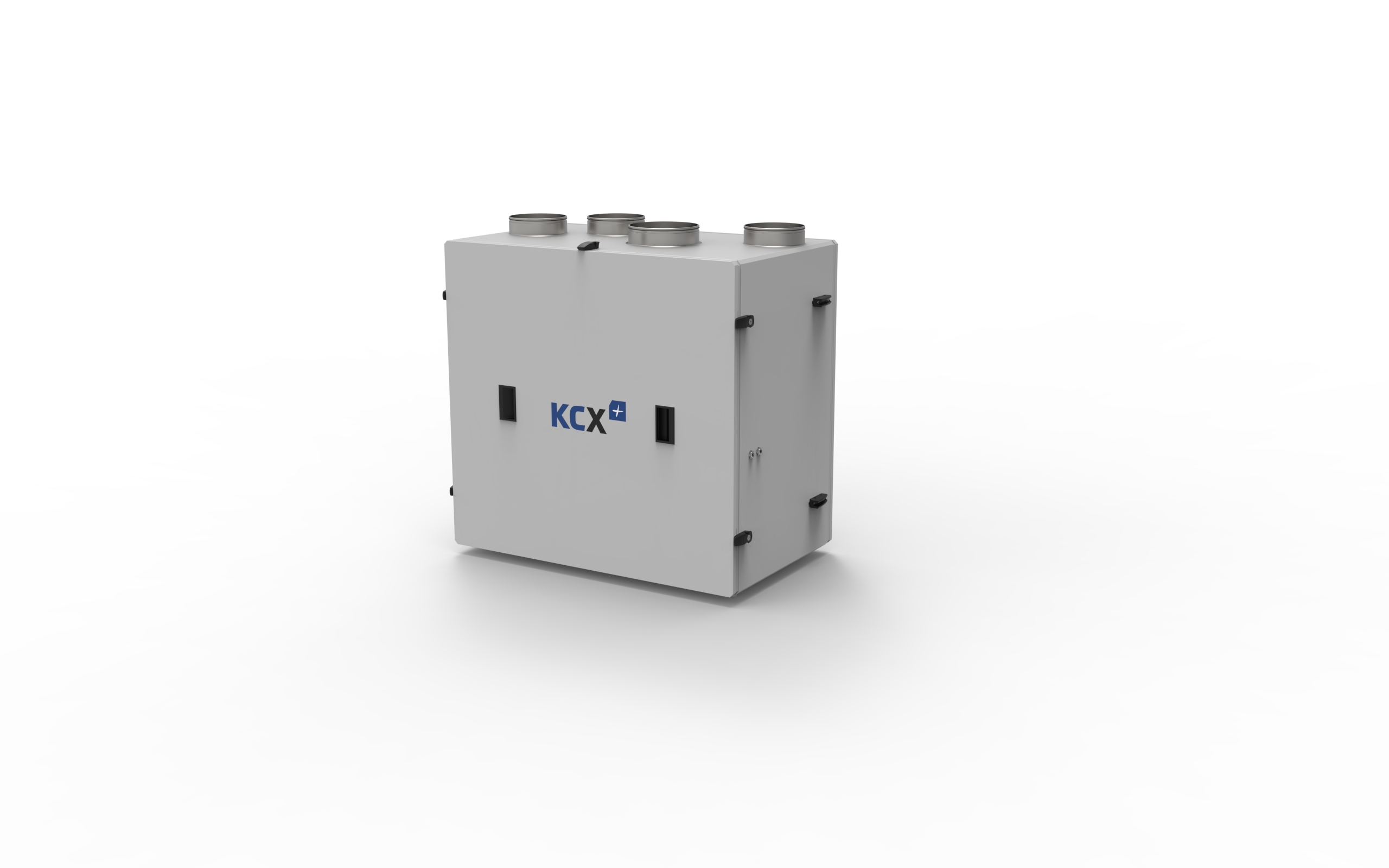

Die kompakten Wärmerückgewinnungsgeräte KCX+ sind Plug&Play-Geräte für die mechanische Luftaufbereitung (Wärmerückgewinnung, Filtration, Heizung) in Geschäften, Wohnungen, Häusern und Büros.

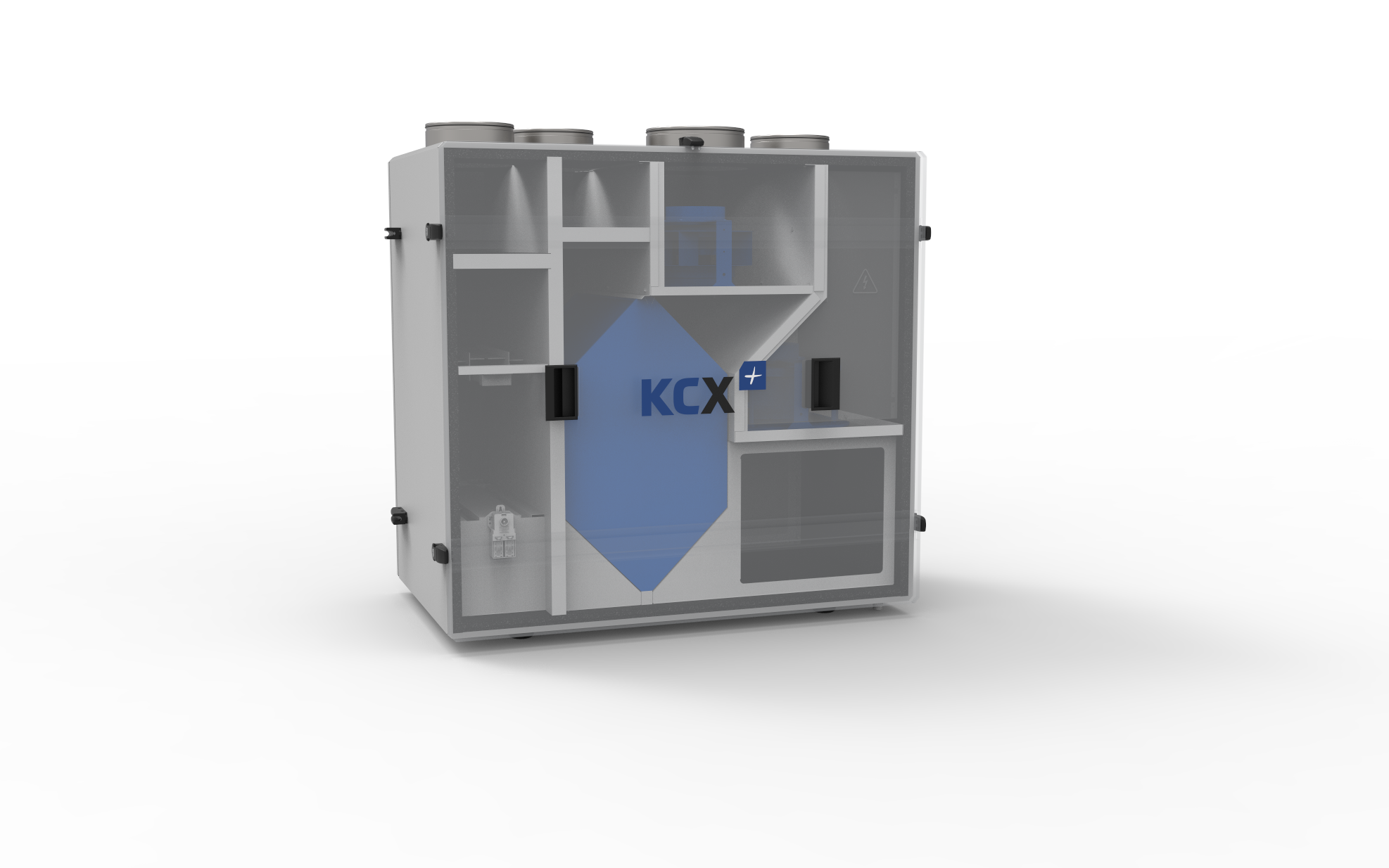

Das Gerät ist für die Zufuhr von Frischluft und die Beseitigung von Schadstoffen ausgelegt. Die Wärmerückgewinnung erfolgt über einen Gegenstrom-Plattenwärmetauscher und basiert auf dem Wärmeaustausch zwischen dem Abluft- und dem Zuluftstrom.

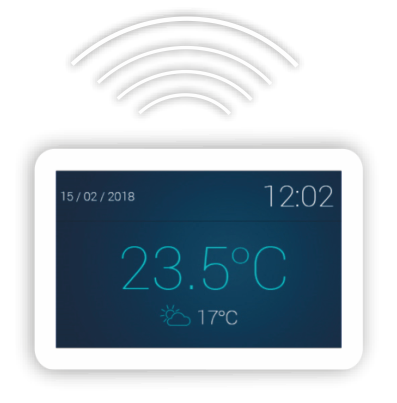

Kompaktes KCX+-Lüftungsgerät ist mit einem Automatisierungssystem zur Steuerung und Überwachung ausgestattet. Mit Hilfe eines intuitiven Menüs, das über ein Touchpanel bedient wird, ermöglicht die Anwendung die Anzeige aller notwendigen Betriebsparameter (Temperatur, Filterqualität, Ventilatorgeschwindigkeiten, Wärmerückgewinnungskoeffizient) und die Anpassung des Ventilatorbetriebs an andere Komponenten, wie Wasser- oder Elektroerhitzer, Wasserkühler oder DX-Kühler.
Die verwendeten Steuerungen ermöglichen die Verwaltung anderer im Gebäude installierter externer Komponenten. Das Ethernet-Modul (optional) ermöglicht die vollständige Fernsteuerung des Rekuperators über das Bedienfeld.
Das KCX+-Gerät ist sowohl für den vertikalen als auch für den horizontalen Betrieb ausgelegt. Die Wannen ø 125 ÷ ø 250 werden auf der Oberseite des Geräts angebracht und dienen zum Anschluss des Geräts an die Lüftungsanlage.
Das Gerät ist für die Zusammenarbeit mit externen Klimatisierungselementen vorbereitet: Warmwasserbereiter, Wasserkühler, Erdwärmetauscher.
Das Gehäuse des Geräts besteht aus EPP (expandiertem Polypropylen), das mit einer pulverbeschichteten Stahlplatte ummantelt ist. Das Gerät hat einen 100% dichten Bypass. Dank dieser Lösungen erfüllt KCX+ die hohen Anforderungen der europäischen Zertifikate.
Klimagerät mit Gegenstromwärmetauscher
MODEL |
KCX+ 300 |
KCX+ 500 |
KCX+ 800 |
|
Nennluftdurchsatz [m³/h] |
300 |
500 |
800 |
|
Abmessungen der Einheit H / B / C [mm] |
705/731/460 |
850/900/560 |
949/1061/660 |
|
Gewicht pro Einheit [kg] |
37 |
50 |
68 |
|
Kanalauslässe [mm] |
3 x Ø 125 1 x Ø 160 |
3 x Ø 160 1 x Ø 200 |
3 x Ø 200 1 x Ø 250 |
|
Wärmetauscher |
Gegenstromaustauscher |
|||
Wirkungsgrad des Wärmetauschers [%]** |
92 |
91 |
91 |
|
Zu- und Abluftventilator |
Eingangsleistung [W] |
2 x 67 |
2 x 174 |
2 x 178 |
Nennspannung [V/Hz] |
|
|
|
|
Einlassstrom [A] |
2 x 0,5 |
2 x 1,1 |
2 x 1,1 |
|
Lufttemperatur [°C] |
-25÷50 |
|||
Schallleistungspegel* [dB |
Mit 100 % Wirkungsgrad in den Raum |
51 dB(A) |
50 dB(A) |
52 dB(A) |
Mit 100 % Wirkungsgrad in den Kanal |
60dB / 57dB(A) |
66dB / 60dB(A) |
60dB / 57dB(A) |
|
Zu- und Abluftfilter |
G4 (F7)** |
|||
Elektrischer Lufterhitzer für die Ansaugluft [W] |
1200 |
2400 |
3600 |
|
Automatik |
Digitale Steuerung |
Die Klimor-Lüftungssysteme werden in Polen nach den neuesten technologischen Trends entwickelt und hergestellt. Unsere Rückgewinnungsanlagen erfüllen die Kriterien des Regierungsprogramms "Clean Air".
