Ventilatoren mit laminarer Strömung des Typs NSL sind hochspezialisierte Geräte, die für die Versorgung von Operationssälen und geschützten Räumen und Bereichen mit definiertem und kontrolliertem Verschmutzungsgrad mit gereinigter Luft ausgelegt sind. Sie zeichnen sich durch eine hohe Zuverlässigkeit aus, was ein Merkmal ihrer langfristigen Nutzung ist. Sie ermöglichen es, den Staub und die mikrobiologische Reinheit auf einem angemessenen Niveau zu halten.
Die Durchlässe der Serie NSL wurden nach den strengen Anforderungen der Vorschriften und Normen für Krankenhäuser und Reinräume entwickelt und hergestellt.
Das abgedichtete Gehäuse besteht aus rostfreiem Blech mit innen glatten, desinfektionsmittelbeständigen Oberflächen. Er ist mit dicht schließenden Filtern ausgestattet. Die HEPA-Filter werden mit Hilfe von Aufhängevorrichtungen an das Auslassgehäuse geklemmt. Das Zuluftlaminiergerät besteht aus einem leicht zu entfernenden Lochblechgitter (Gewebelaminiergerät - Option).
Der Diffusor ist standardmäßig mit Stutzen zur Messung der Druckdifferenz zur Bestimmung des Verschmutzungsstatus der HEPA-Filter und Stutzen zur Messung der Aerosolkonzentration während der Validierung ausgestattet. Die Filtereinheit besteht aus absoluten Filtern der Klasse H13 mit einem Filtrationsgrad von 99,95 % (nach PN-EN 1822-1:2019-05), bestätigt durch das Qualitätszertifikat des Herstellers. Auf Anfrage können Filter der Klasse E11 oder H14 in die Auslässe eingebaut werden.

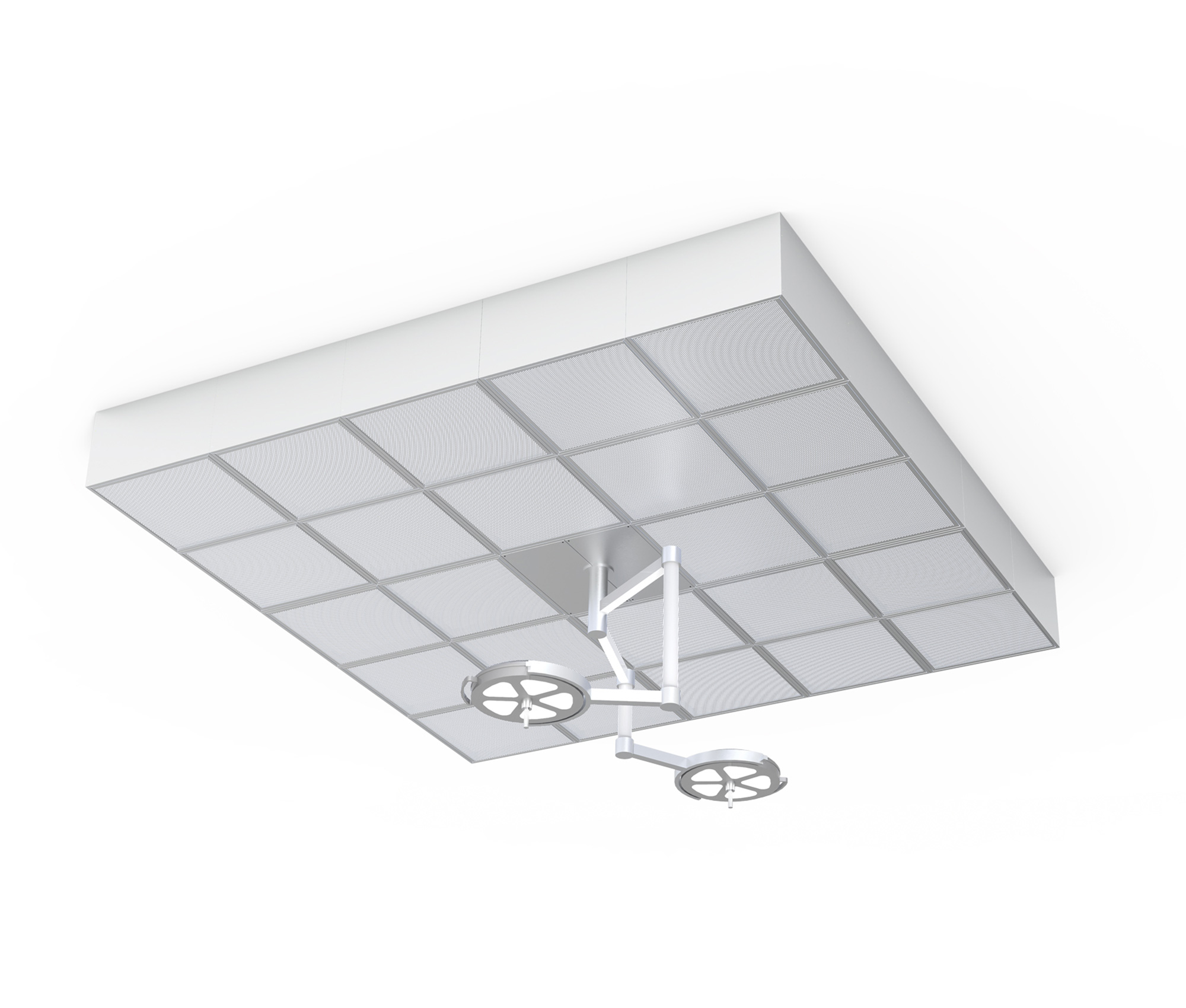

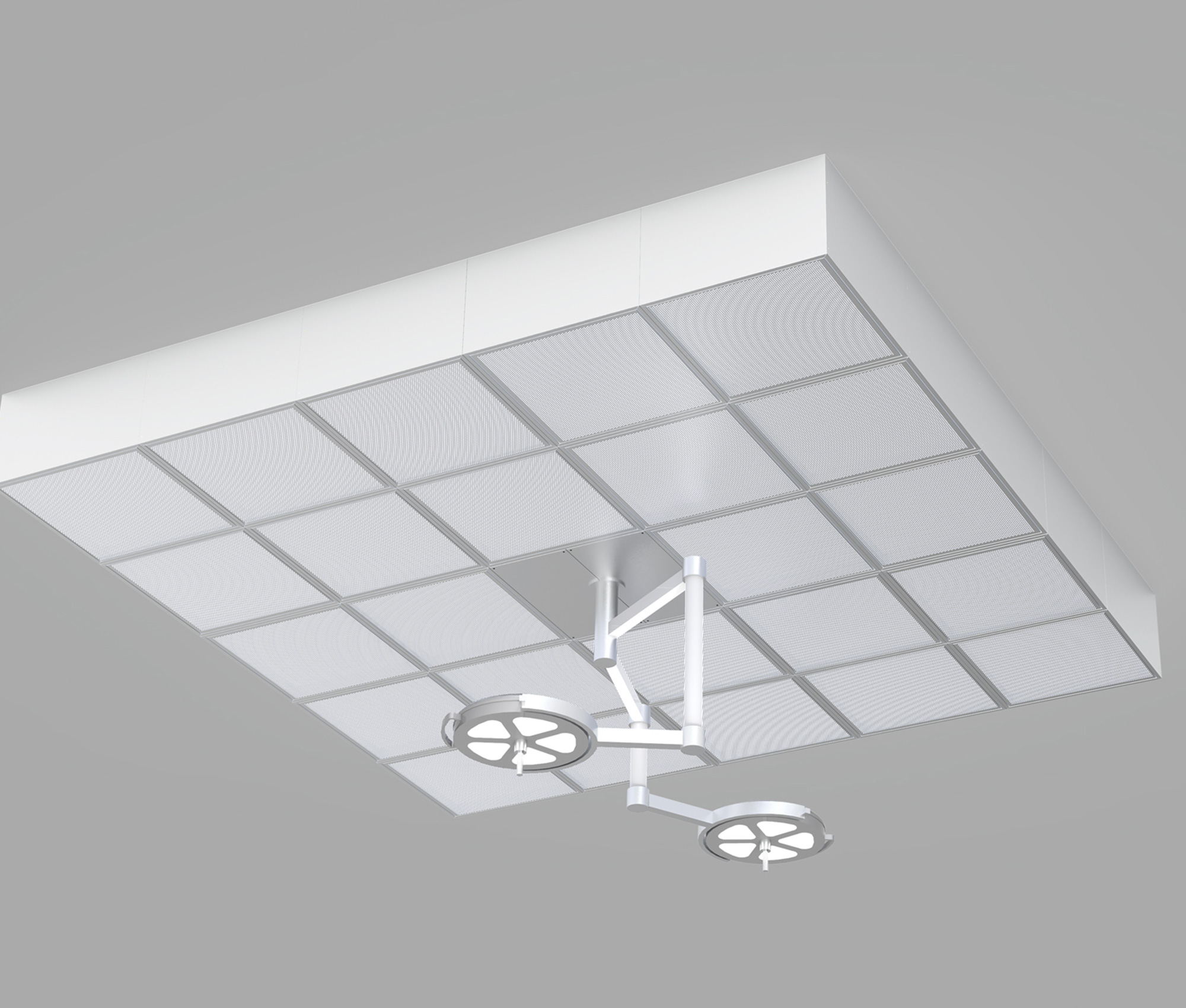

Die Konstruktion des Diffusors enthält einen Raum für den sogenannten "Durchgang" der Betriebslampensäule, der mit einer geteilten Abdeckung

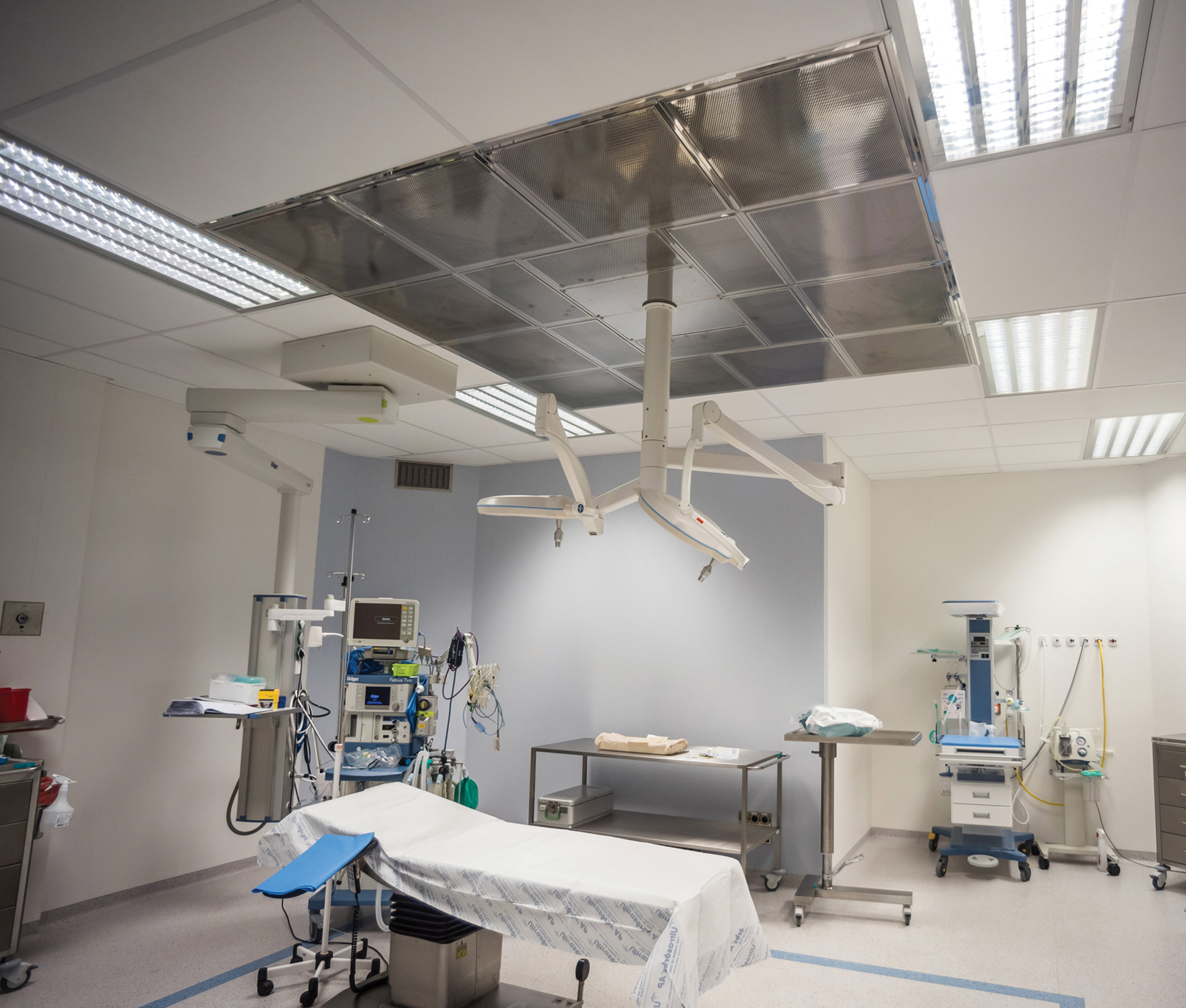

mit einem Loch von ø125 mm Durchmesser in der Mitte abgeschlossen ist. Bei der Installation im Operationssaal ist darauf zu achten, dass der Diffusor mittig zum schattenfreien Lampenstativ positioniert wird, um die Dichtigkeit des Abdeckschirms zu gewährleisten.
Die NSL-Diffusoren sorgen für die Zufuhr von Luft, die durch HEPA-Absolutfilter gereinigt wird, in die Zone des geschützten Bereichs. Die Luft aus dem Zuluftsystem breitet sich nach dem Passieren des Einlassverteilers im oberen Bereich des Belüfters aus. Aufgrund des Überdrucks, der durch den von den Filtern und dem Laminiergerät erzeugten Widerstand aufrechterhalten wird, strömt es dann gleichmäßig in den Bereich des Operationstisches oder einen anderen bestimmten geschützten Bereich.
Die korrekte Positionierung von Luftfiltern über die gesamte Zuluftfläche spielt eine wichtige Rolle für den laminaren Luftstrom aus dem Auslass mit einer gleichmäßigen Geschwindigkeit im Bereich von 0,2 bis 0,3 m/s. Aus Gründen der Stabilität der laminaren Strömung sollte die empfohlene Geschwindigkeit nicht weniger als 0,2 m/s betragen. Diese Art der Entleerung entspricht den höchsten Hygieneanforderungen. Die charakteristischen Merkmale der NSL-Ventilatoren sind die gleichmäßige Ausströmung des Luftstroms, der geringe Strömungswiderstand und die lange Lebensdauer der Absolutfilter. Bei regelmäßigem Austausch der Filter im Klimagerät und entsprechender Kontrolle kann die Lebensdauer der HEPA-Filter im Ventilator auf bis zu 3 Jahre verlängert werden. Es ist notwendig, die Anzeigen des Druckschalters zu kontrollieren - das Signal, das über die Notwendigkeit des Austauschs der Hochleistungsfilter informiert, ist der doppelte Wert ihres Anfangswiderstands. Nicht zu vergessen ist die gleichzeitige Kontrolle von Staub und mikrobiologischer Reinheit im Rahmen der Krankenhaushygienekontrolle.

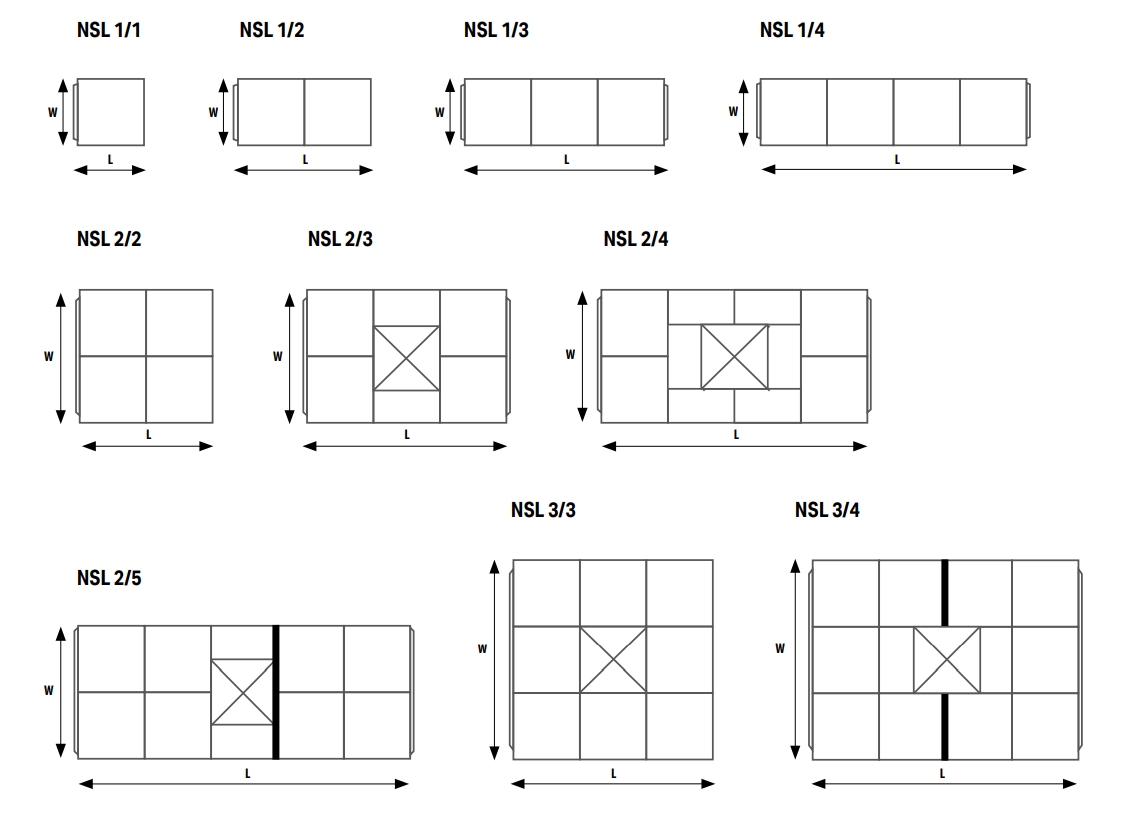

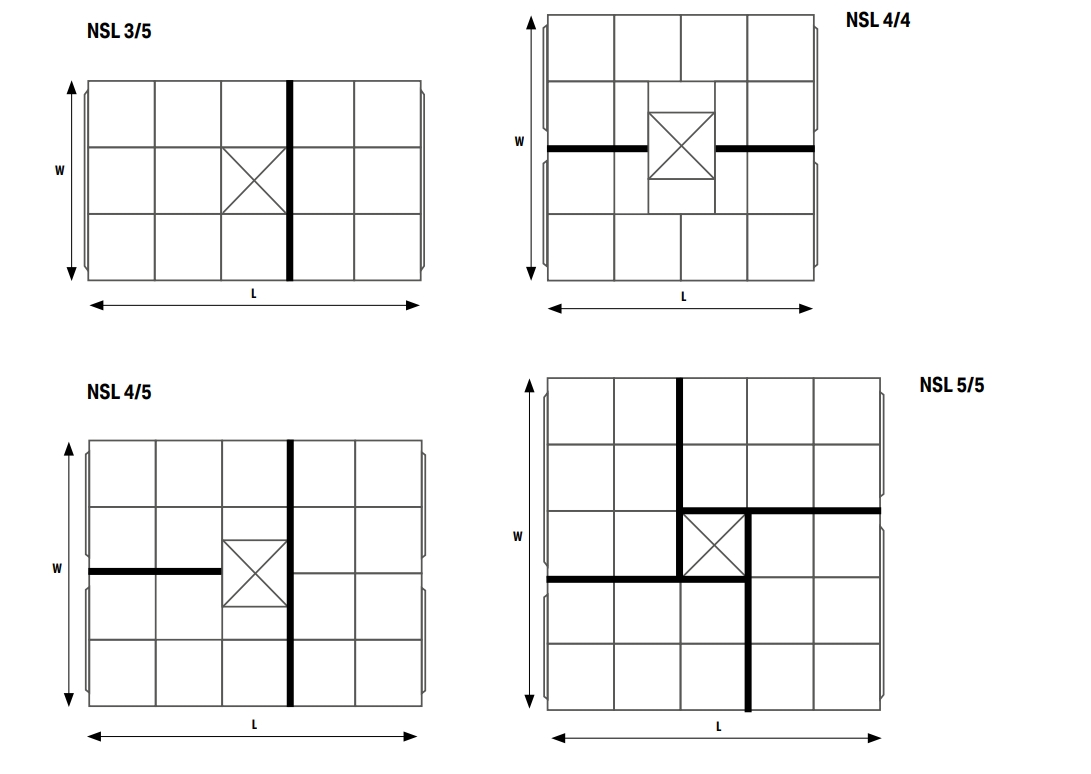

Modell und Größe |
Nominaler Durchfluss |
Bereich der Luftkapazität |
Äußere Abmessungen |
Abmessungen des Anschlusses |
Masse |
|||||
dla v=0,24m/s |
[m3/h] |
W [mm] |
L [mm] |
H [mm] |
w [mm] |
h [mm] |
[kg] |
|||
65/60 |
65/60 |
65/60 |
typ P* 30/35 |
typ F* 30/35 |
65/60 |
30/35 |
typ P* 30/35 |
typ F* 30/35 |
||
NSL-1/1 |
360/310 |
250÷680 |
650/600 |
650/600 |
300/350 |
325/375 |
600/550 |
150/200 |
19/25 |
16/19 |
NSL-1/2 |
730/620 |
510÷1360 |
650/600 |
1300/1200 |
300/350 |
325/375 |
600/550 |
150/200 |
37/49 |
30/34 |
NSL-1/3 |
1090/930 |
770÷2050 |
650/600 |
1950/1800 |
300/350 |
325/375 |
600/550 (2) |
150/200 |
55/73 |
51/57 |
NSL-1/4 |
1460/1240 |
1030÷2730 |
650/600 |
2600/2400 |
300/350 |
325/375 |
600/550 (2) |
150/200 |
68/96 |
64/73 |
NSL-2/2 |
1460/1240 |
1030÷2730 |
1300/1200 |
1300/1200 |
300/350 |
325/375 |
1250/1150 |
150/200 |
68/90 |
66/75 |
NSL-2/3 |
1820/1550 |
1290÷3420 |
1300/1200 |
1950/1800 |
300/350 |
325/375 |
1250/1150 (2) |
150/200 |
90/115 |
85/96 |
NSL-2/4 |
2550/2170 |
1810÷4790 |
1300/1200 |
2600/2400 |
300/350 |
325/375 |
1250/1150 (2) |
150/200 |
130/167 |
116/132 |
NSL-2/5 |
3280/2790 |
2330÷6160 |
1300/1200 |
2350/3000 |
300/350 |
325/375 |
1250/1150 (2) |
150/200 |
132/171 |
148/168 |
NSL-3/3 |
2920/2480 |
2070÷5470 |
1950/1800 |
1950/1800 |
300/350 |
325/375 |
1900/1750 |
150/200 |
136/178 |
132/150 |
NSL-3/4 |
4010/3420 |
2850÷7520 |
1950/1800 |
2600/2400 |
300/350 |
325/375 |
1900/1750 (2) |
150/200 |
194/251 |
181/205 |
NSL-3/5 |
5110/4350 |
3620÷9580 |
1950/1800 |
3250/3000 |
300/350 |
325/375 |
1900/1750 (2) |
150/200 |
254/324 |
227/258 |
NSL-4/4 |
5470/4660 |
3880÷10260 |
2600/2400 |
2600/2400 |
300/350 |
325/375 |
1150/1050 (4) |
150/200 |
270/345 |
242/275 |
NSL-4/5 |
6930/5900 |
4920÷13000 |
2600/2400 |
3250/3000 |
300/350 |
325/375 |
1150/1050 (4) |
150/200 |
348/445 |
301/342 |
NSL-5/5 |
8760/7460 |
6220÷16420 |
3250/3000 |
3250/3000 |
300/350 |
325/375 |
1800/1650(2) 1150/1050(2) |
150/200 |
451/571 |
382/434 |
