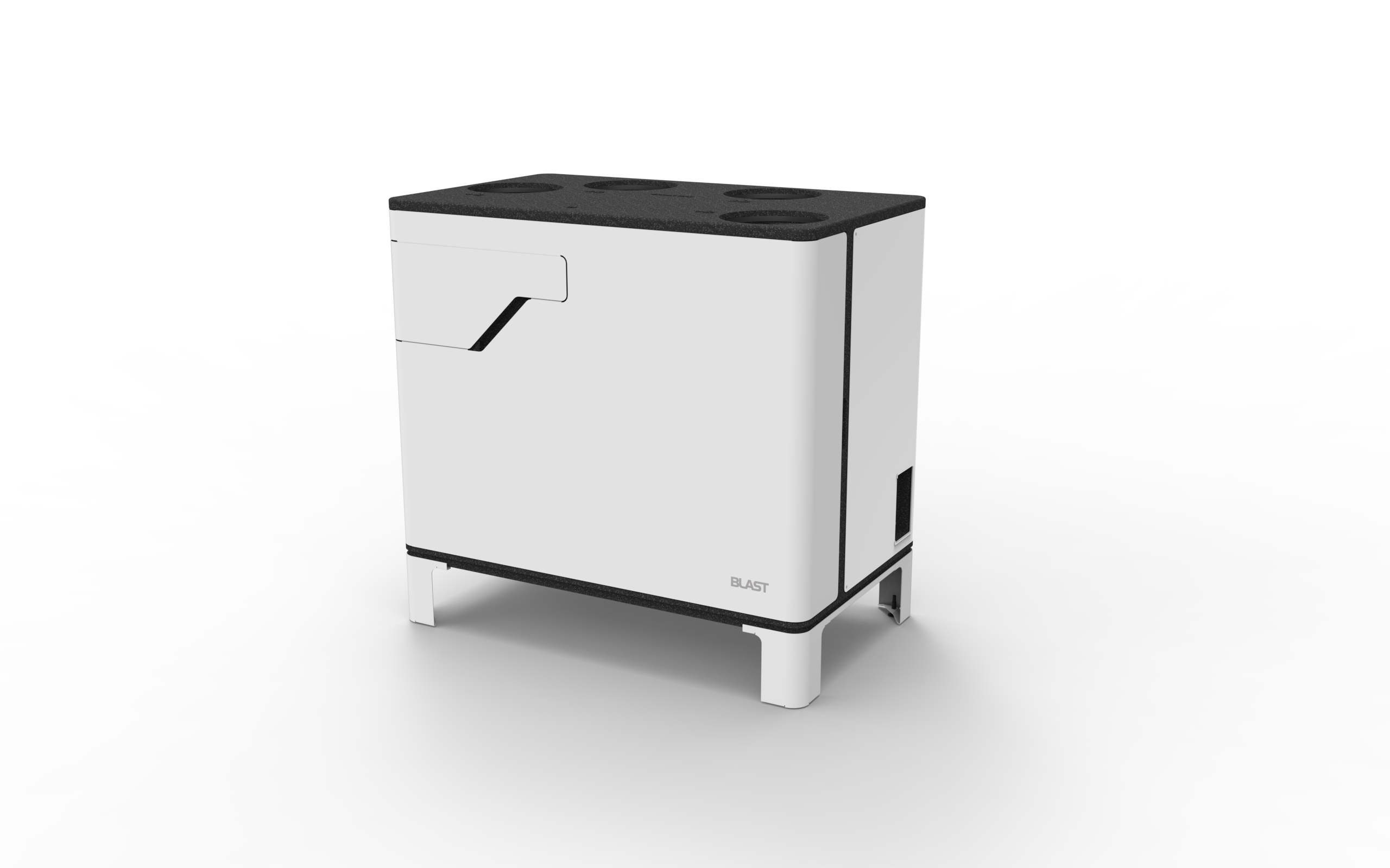

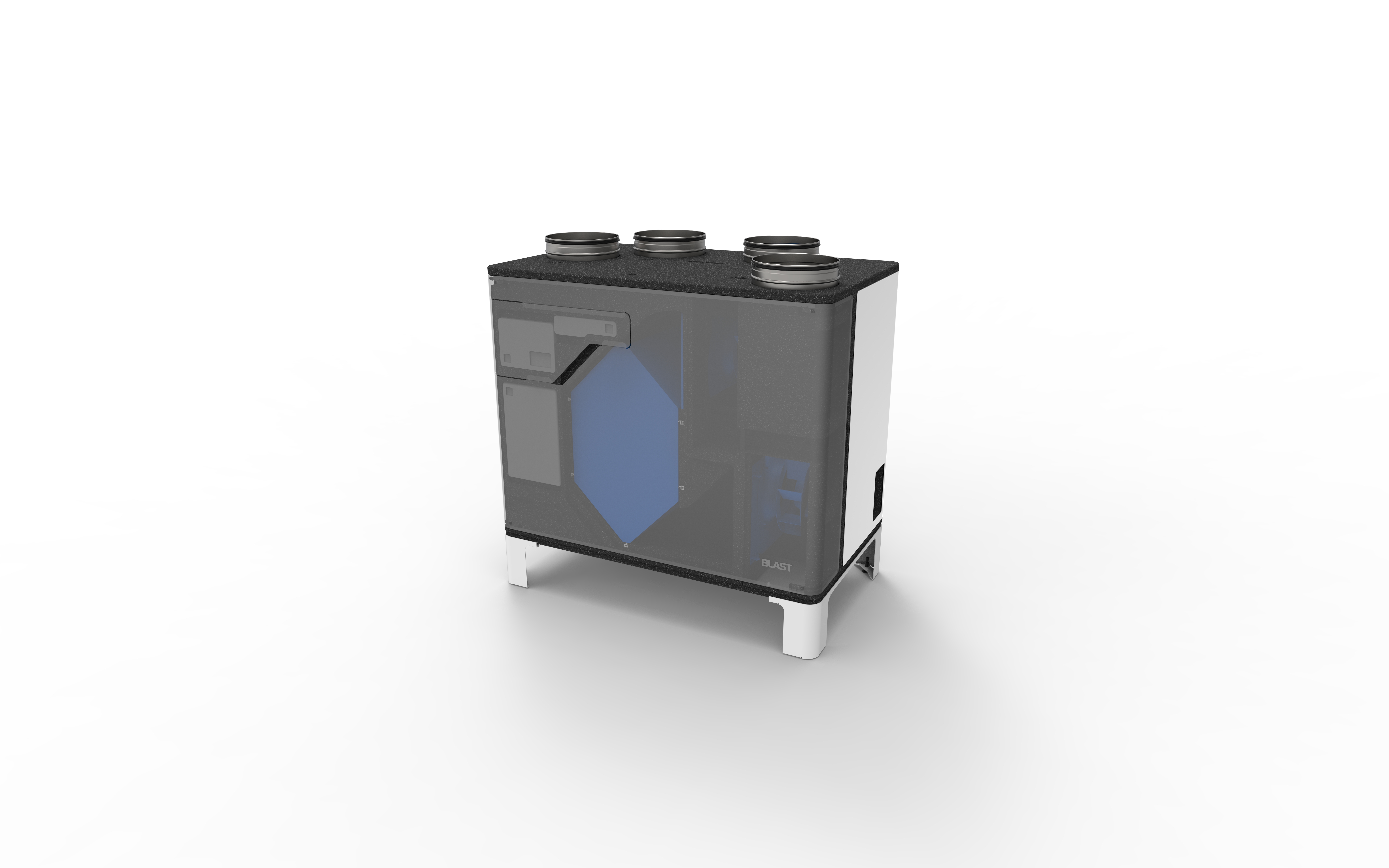

La central de recuperación BLAST es un dispositivo diseñado para sistemas de ventilación con recuperación de calor en edificios comerciales o residenciales, en particular en viviendas unifamiliares.
El aire exterior, tras ser filtrado y calentado en el intercambiador de calor, se dirige a las habitaciones ventiladas. Al mismo tiempo, el aire extraído también se filtra y, en el intercambiador de contraflujo, se recupera la energía térmica para el aire fresco exterior. El aire extraído se expulsa al exterior del edificio.

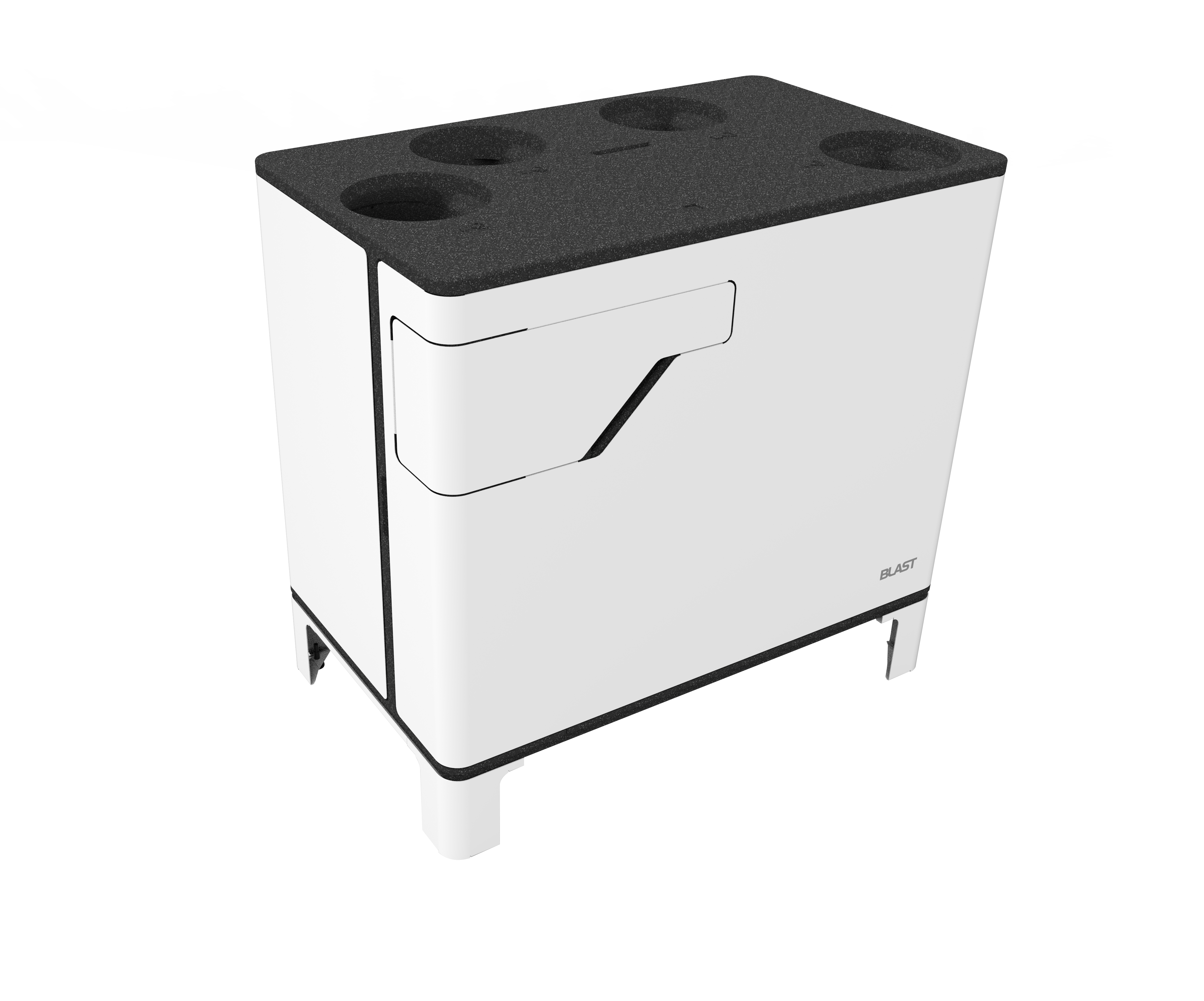

La carcasa del dispositivo BLAST está fabricada con polipropileno espumado moldeado por inyección. El uso de este material ha permitido eliminar los puentes térmicos, lo que minimiza el riesgo de condensación de humedad en las paredes del dispositivo.
Los paneles de inspección específicos permiten un fácil acceso a los componentes del dispositivo, incluidos los filtros, para su sustitución.
La carcasa del dispositivo BLAST está fabricada con polipropileno espumado moldeado por inyección. La parte exterior de la carcasa es de chapa de acero galvanizado, recubierta en color RAL 9010.
El diseño especial de la central, incluida su geometría interna, ha permitido:
Los elementos de la carcasa se pueden desmontar fácilmente, lo que permite acceder a los componentes de la central, lo que facilita el funcionamiento y el mantenimiento. La central está equipada con una consola para montaje en pared y patas en la versión estándar. Las patas en la versión DECOR están disponibles como opción.
Se han utilizado ventiladores radiales axiales de bajo consumo con accionamiento directo y motores EC. Con el uso de un transductor de presión (opcional), es posible mantener un caudal volumétrico y masivo constante independientemente de la entrada y salida de aire.

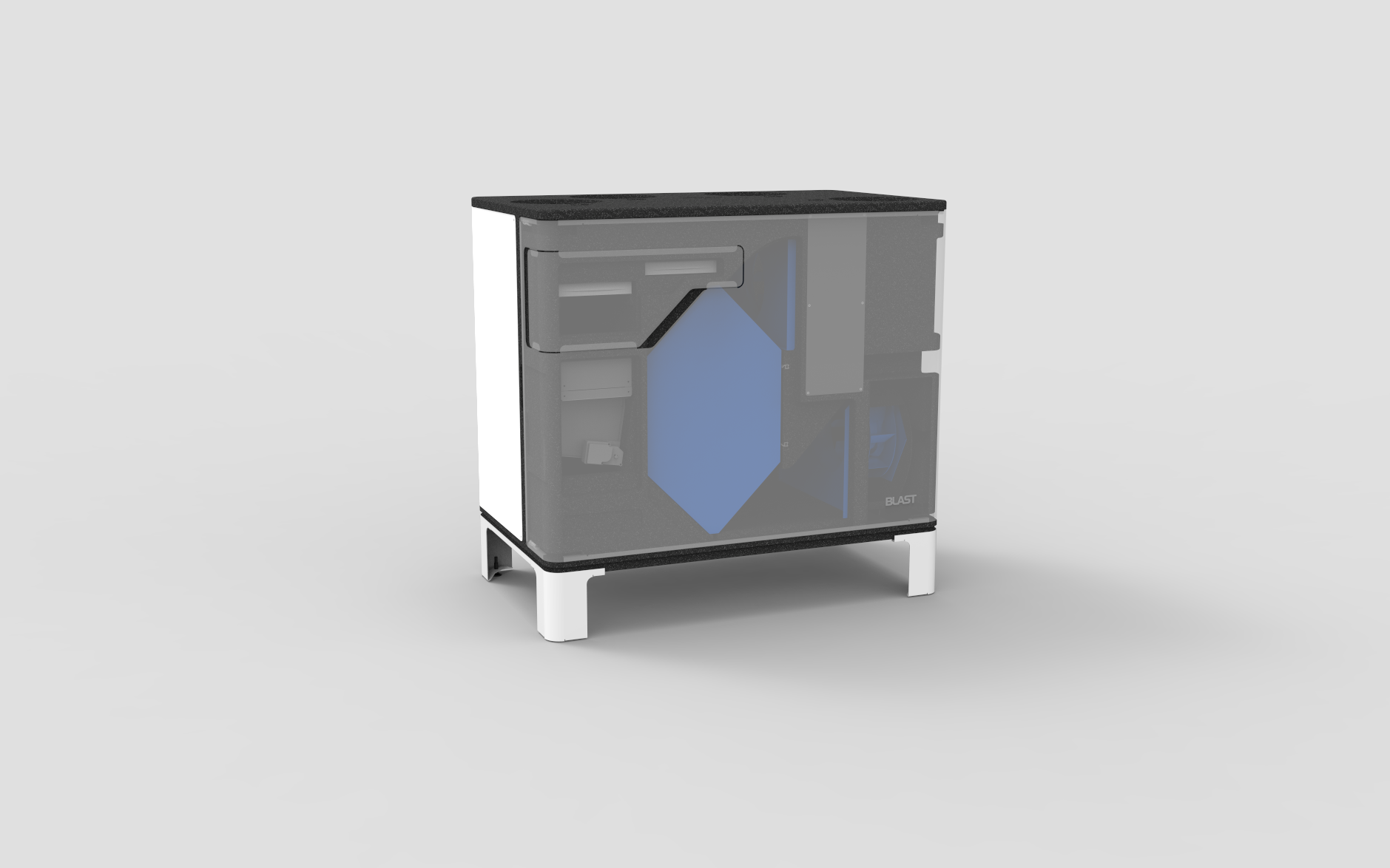

En la central se ha utilizado un intercambiador de recuperación de aluminio de contraflujo con bypass automático completo. El intercambiador se caracteriza por su alta eficiencia (hasta el 92 %) y una mayor resistencia mecánica en comparación con los intercambiadores de plástico. Separa eficazmente los flujos de aire fresco y de salida. El intercambiador está diseñado para poder desmontarse fácilmente para su limpieza. Cumple con los estrictos requisitos higiénicos. Los intercambiadores de calor utilizados cuentan con la certificación Eurovent y VDI 6022.
Los filtros son desechables y reemplazables. Los paneles de inspección específicos permiten un fácil acceso a los filtros para su sustitución.
La central BLAST está equipada de serie con filtros de clase ePM1050 % (M5). Opcionalmente, se puede utilizar un filtro ePM160 % (F7) en la salida de aire.
Los filtros están fabricados con tecnología mini-pleat, tienen una gran superficie de filtración, baja resistencia y mayor capacidad de absorción de polvo, por lo que pueden tener una vida útil más larga.
El sistema de filtración utilizado separa eficazmente las partículas sólidas que componen el polvo en suspensión del smog común.
La central BLAST está equipada con un calentador eléctrico previo que actúa como protección contra el congelamiento. La potencia del calentador se controla de manera continua mediante una señal PWM. El calentador se activa cuando aumenta la caída de presión en el intercambiador de recuperación. En cada etapa de funcionamiento del intercambiador se comprueban los puntos de control de presión para poder reaccionar adecuadamente en caso de congelación de las láminas, controlando el calentador eléctrico en función del grado de congelación. El sistema de descongelación utilizado permite un uso óptimo del funcionamiento y la potencia del calentador, evita la posibilidad de un congelamiento excesivo del intercambiador, lo que, en consecuencia, contribuye a minimizar los costos de consumo de energía.
La centralita está equipada de serie con un bypass, es decir, un sistema controlado automáticamente de válvulas de mariposa herméticas y contrarrotatorias. Esta solución permite realizar la función denominada «free cooling», es decir, la refrigeración gratuita de las habitaciones con aire exterior. El free cooling se puede utilizar, por ejemplo, en verano, cuando la temperatura del aire en la habitación es demasiado alta y en el exterior hace un agradable frescor.

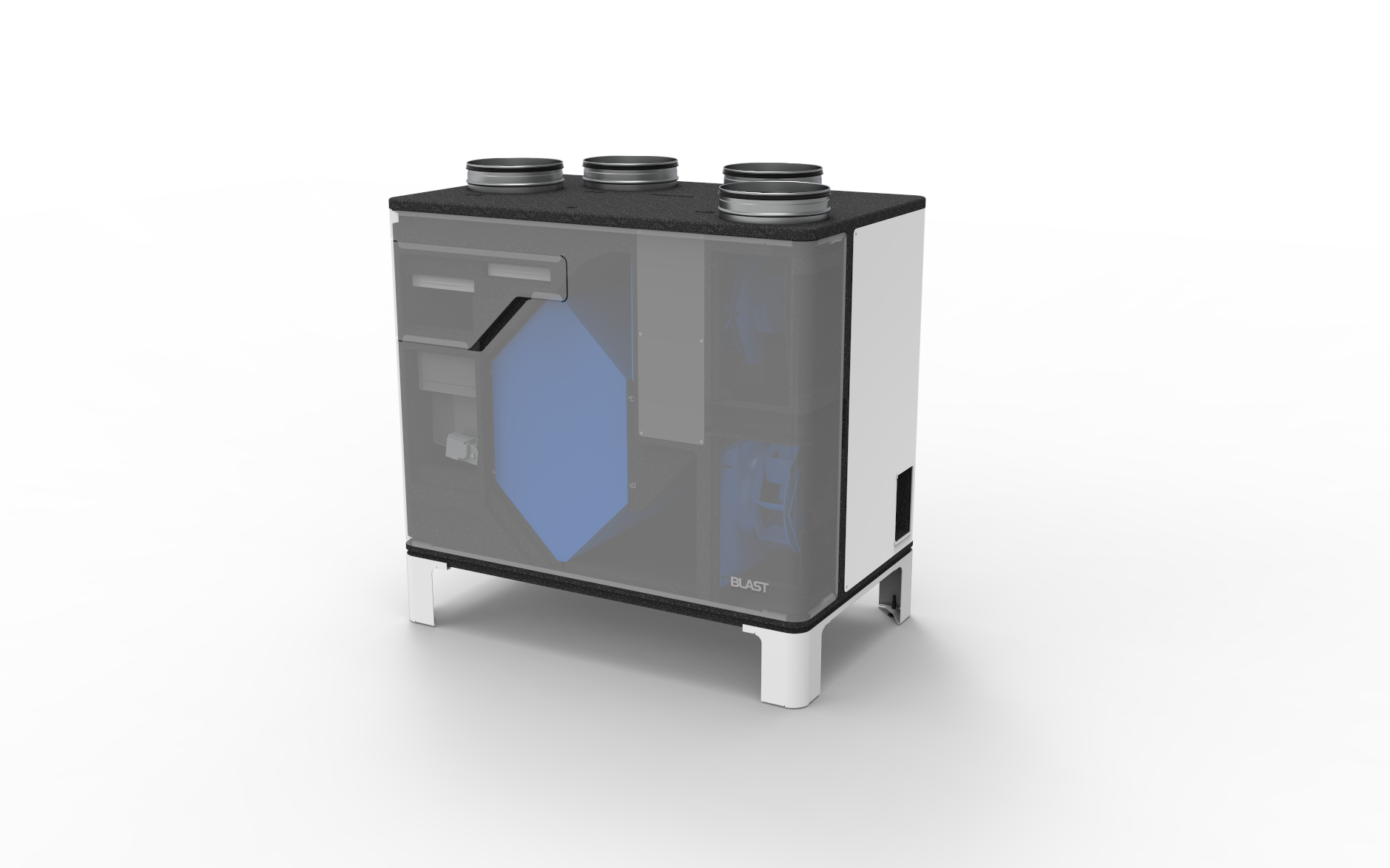

Los conectores están fabricados en chapa de acero galvanizado con una junta de goma de ø200 mm. Son un accesorio estándar de la centralita. Se incluyen con la centralita y se montan en el dispositivo mediante un sistema de encaje a presión. Los orificios debidamente perfilados en la central y las juntas utilizadas garantizan una conexión hermética entre el conector y la central.
La central BLAST está adaptada para conectar la instalación de ventilación con salidas de manguitos hacia arriba o hacia los lados. Para realizar una conexión dirigida, es necesario utilizar los codos adecuados con junta.
La centralita BLAST puede funcionar en posición vertical o suspendida (en la pared).
La centralita está equipada con soportes que permiten montar el dispositivo en la pared (en la pared) y patas de soporte estándar. Opcionalmente, se pueden pedir patas tipo «DECOR» diseñadas por el diseñador. La forma recomendada de instalación de la centralita es la suspensión con soportes específicos. La centralita incluye una plantilla que facilita este tipo de montaje.
La central BLAST está equipada con un panel de conexión de fácil acceso que incluye una toma para conectar el cable de alimentación y una toma para conectar el cable de comunicación con el controlador STANDARD o ADVANCE. El cable de alimentación tiene una longitud estándar de 2 m. Por un lado, está terminado con un enchufe para la conexión directa al dispositivo, mientras que por el lado de la fuente de alimentación no está equipado.
El cable de comunicación tiene una longitud de 2 m, en un extremo está terminado con hilos aislados, preparados para la conexión con el controlador, y en el otro extremo con un enchufe RJ-12. Si es necesario instalar el controlador a una distancia mayor del dispositivo, para un funcionamiento correcto, el cable se puede alargar hasta un máximo de 50 m.
La centralita BLAST se suministra con la función plug & play de serie.
La automatización de la centralita consta de una placa base del controlador y un módulo de regleta de conexión que permite conectar elementos opcionales de automatización. Para alimentar los elementos de ampliación de la automatización, la placa del módulo de regleta de conexión cuenta con dos fuentes de tensión de referencia de 230 VCA y 24 VCC. La ubicación del módulo de la regleta de conexión permite un fácil acceso para el servicio técnico. La conexión y activación de elementos automáticos adicionales es sencilla y cómoda. El usuario recibe un producto que permite ampliar la central de recuperación (incluso después de su instalación) con elementos adicionales sin necesidad de cambiar placas, controladores o aplicaciones.
La central de recuperación BLAST es un dispositivo diseñado para sistemas de ventilación con recuperación de calor en edificios residenciales, en particular viviendas unifamiliares y pequeños edificios públicos. Su diseño plug and play permite una instalación fácil y segura del dispositivo.
La central BLAST ha sido diseñada para garantizar:
- condiciones confortables para los usuarios,
- condiciones de funcionamiento óptimas y eficaces.
El aire exterior, después de ser filtrado y calentado en un intercambiador de calor de alta eficiencia, se dirige a las habitaciones ventiladas. Al mismo tiempo, el aire de salida se filtra y, en el intercambiador de contracorriente, se recupera la energía térmica para el aire fresco exterior. El aire de salida se expulsa al exterior del edificio.
El dispositivo tiene los siguientes modos de funcionamiento básicos:
- económico,
- confort,
- intensivo,
- parada
con la posibilidad de configurarlo en el calendario (automáticamente) según las preferencias de tiempo de cada uno. Además, podemos utilizar modos de uso como:
- vacaciones (salida)
- campana extractora,
- chimenea,
- ventilación.
La central BLAST puede funcionar en posición vertical sobre patas o en la pared utilizando una consola.
La central compacta BLAST está equipada con un sistema de automatización integrado. El sistema de control permite la cooperación con elementos opcionales tales como:
Controlador

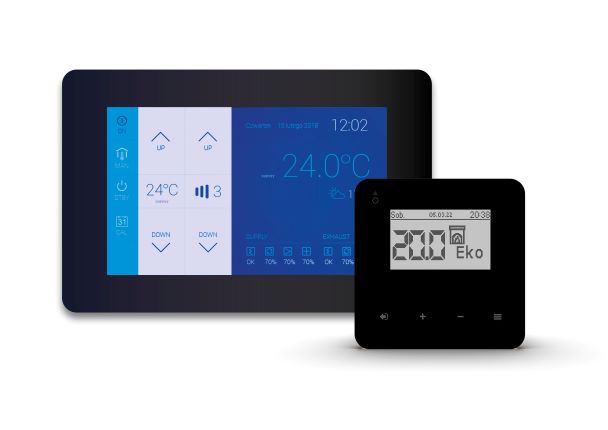

La oferta incluye dos controladores de ambiente: «Standard» y «Advance» (4,3”).
Los controladores tienen un módulo Wi-Fi integrado, lo que permite controlar de forma remota el funcionamiento del recuperador mediante un teléfono, una tableta o una computadora a través de la página web www.acs.klimor.com. También es posible conectar un módulo de Internet externo utilizando la toma RS del módulo principal del dispositivo. La comunicación con el BMS es posible a través del protocolo Modbus RTU.
Los controladores están adaptados para su montaje en pared y empotrado utilizando una caja.
Mediante un menú intuitivo, es posible visualizar y controlar todos los parámetros de funcionamiento necesarios (temperatura, humedad, estado de los filtros, datos del sensor de calidad del aire, estado de las alarmas, grado de control de los ventiladores, estado de la recuperación y otros).
Wybrane elementy i funkcje automatyki dostępne dla centrali BLAST
Los sistemas de ventilación de la marca Klimor han sido diseñados y fabricados en Polonia, de acuerdo con las últimas tendencias tecnológicas.
