EVO-H MRH

Módulos de recirculación higiénicos

Esqueleto

Tecnología sin armazón

Carcasa

Fabricado en chapa de acero inoxidable de 0,7 mm con forma de U
Espesor de la carcasa: 25 mm
Relleno de lana mineral ignífuga de clase A2-S1
Tapas de inspección equipadas con asas, fijadas a la carcasa con cerraduras
Sellado entre la tapa y la carcasa con una junta plana

Marco de soporte

Marco doblado de chapa de acero inoxidable
Altura: 80 mm

Bandejas de goteo

No se producen.

Guías

Fabricado en chapa de acero inoxidable.

Válvulas de mariposa

No están presentes (solo como elemento de la red de aire, válvula de cierre hermético de clase 4).

Conexiones flexibles

Conector flexible con perfiles de conexión para conductos

Otros accesorios

Terminales «dumbo» para conectar tubos de impulso para medir la presión, montados en la carcasa del módulo.
Rejilla higiénica en la entrada del dispositivo. Nota: Es posible fabricar el módulo de recirculación EVO-H MRH con la tecnología de centrales higiénicas EVO-H, en el caso de dispositivos instalados fuera de la sala de operaciones, donde se purifica el aire.

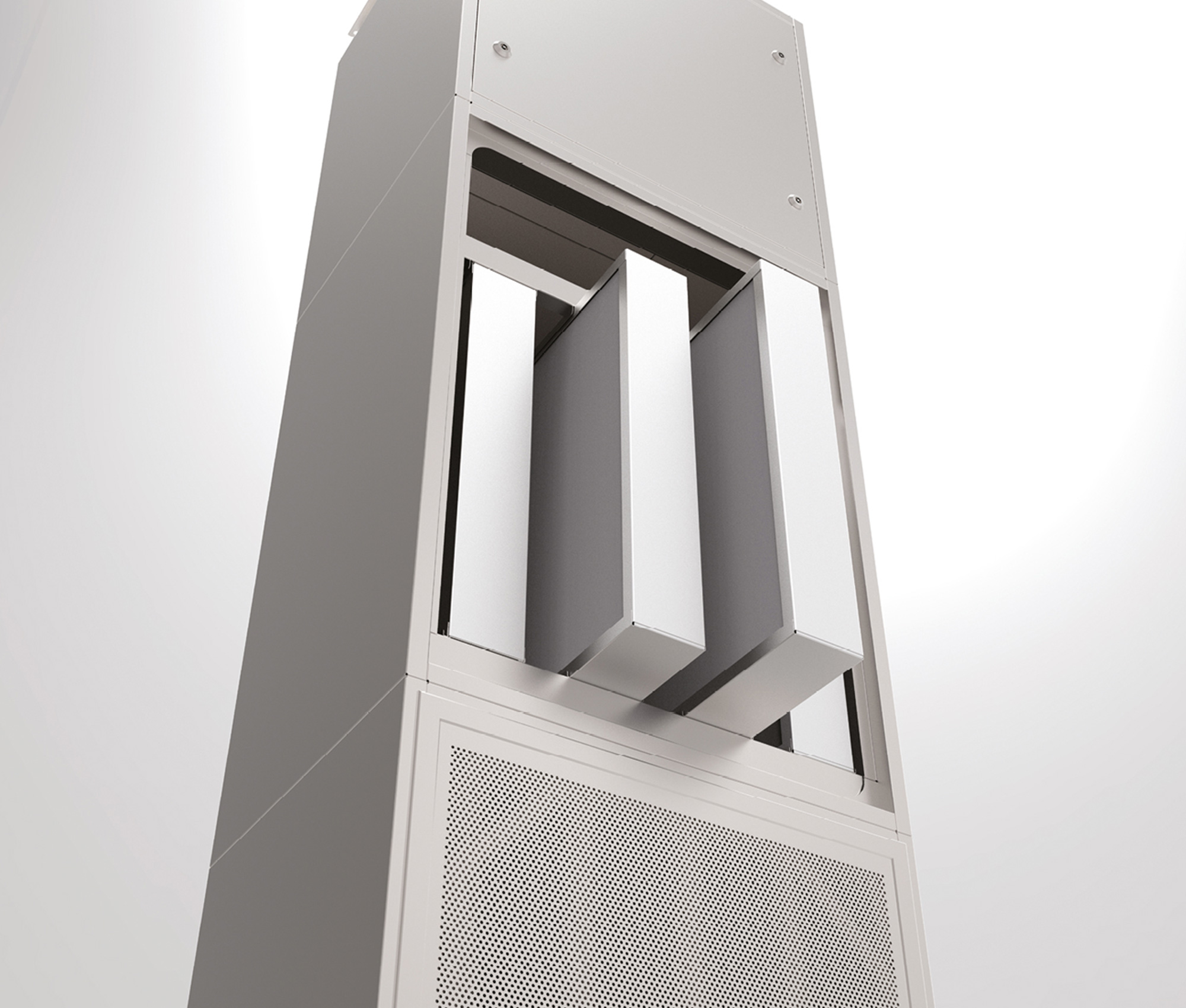

Filtro secundario

Función y aplicación

Aplicación

Sistemas de ventilación y aire acondicionado con requisitos de limpieza estándar; filtros previos
Sistemas de ventilación y aire acondicionado con requisitos de limpieza elevados; filtros previos y secundarios
Sistemas de ventilación y aire acondicionado con requisitos estándar o estrictamente definidos de pureza del aire en
la etapa final de filtración; filtros previos y secundarios
Eliminación de partículas de grasa y contaminantes pesados (filtros metálicos)

Tipos

Filtro metálico, tipo casete

Clase G2/ISO COARSE

Filtro de cartucho

Clase G4 – ISO COARSE

Clase M5 – ISOePM10-70%

Filtro de cartucho mini pliegue

Clase M5 – ISOePM10-70 %

Clase F7 – ISOePM1-60 %

Clase F9 – ISOePM1-80 %

Filtro de bolsillo
Clase M5 – ISOePM10-50 %

Clase F7 – ISOePM2,5-65 %

Clase F9 – ISOePM1-70 %/80 %

Construcción

Filtro metálico	Malla metálica encerrada en un marco de chapa galvanizada Montaje en una guía de 50 mm de ancho Malla de alta calidad de acero galvanizado
Filtro de cartucho	Tejido sintético trenzado, reforzado con malla, pegado a un marco de acero galvanizado Montaje en una guía de 50 mm de ancho Tejido sintético trenzado
Filtro de cartucho mini pliegue	Paquetes filtrantes con tecnología mini pliegue con separadores tipo hot melt, carcasa de acero galvanizado Montaje en guía de 50 mm de ancho Tejido no tejido de vidrio o sintético (100 % polipropileno)
Filtro de bolsillo	Bolsillos cosidos y colocados sobre una rejilla de alambre, enmarcados en una estructura de chapa galvanizada Montaje en una guía de 25 mm de ancho, sujeción excéntrica Tejido sintético de polipropileno de tres capas con microfibras

Parámetros

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtro metálico	Grado de retención del polvo sintético Am = 80 % Caída de presión final Δp = 120 Pa Velocidad máxima del aire v = 4,2 m/s Temperatura máxima de funcionamiento 300 °C
Filtro de cartucho	Grado de retención del polvo sintético Am = 82 % ÷ 92 % Caída de presión final Δp = 150 Pa ÷ 200 Pa Velocidad máxima del aire v = 4,2 m/s Temperatura máxima de funcionamiento 90 ÷ 100 °C
Filtro de cartucho mini pliegue	Grado de retención del polvo sintético Am = 95 %÷99 % Caída de presión final Δp = 150 Pa ÷ 200 Pa Velocidad máxima del aire v = 4,2 m/s Temperatura máxima de funcionamiento 80 °C
Filtro de bolsillo	Grado de retención del polvo sintético Am = 95 %÷99 % Caída de presión final Δp = 200 Pa÷300 Pa Velocidad máxima del aire v = 3,7÷4,6 m/s Temperatura máxima de funcionamiento 90÷100 °C

Conjunto de ventilador

Función y aplicación

Aplicación

Sistemas de ventilación y aire acondicionado de baja y media presión con una presión total de hasta 2000 Pa
Sistemas de ventilación y aire acondicionado de media presión con una presión total de hasta 3000 Pa (versión marina EVO-M)
Aplicación de ventiladores individuales o conjuntos de varios ventiladores (hasta 6 en un conjunto) en función del tamaño de la central y la presión

Tipos

Ventiladores con motores de CA: Ventilador radial sin carcasa, de succión unilateral, tipo PLUG, con álabes curvados hacia atrás
Ventiladores con motores EC: ventilador radial sin carcasa, de succión unilateral, tipo PLUG, con álabes curvados hacia atrás
Ventiladores con motores de CA (EVO-M versión marina): ventilador radial con carcasa, de succión bilateral, con álabes curvados hacia atrás

Construcción

Ventiladores con motores de CA

Ventilador y motor montados en un bastidor común, apoyado sobre amortiguadores para aislar las vibraciones de la carcasa de la central.
Accionamiento directo: rotor montado en el eje del motor.
Motor de una sola velocidad conforme a la norma IEC.
Motor adaptado para ser alimentado por un convertidor de frecuencia (inversor de frecuencia): equipamiento opcional.

Ventiladores con motores EC

Ventilador y motor montados en un bastidor común fijado directamente al diafragma de la sección de la central.
Accionamiento directo: rotor montado en el eje del motor.
Motor monovoltaje conforme a la norma IEC.
Motor con control y alimentación integrados

Ventiladores con motores de CA

(EVO-M versión marina)
Ventilador y motor montados en un bastidor común, apoyado sobre amortiguadores para aislar las vibraciones de la carcasa de la central
Accionamiento por correa
Motor de una o dos velocidades en versión marina conforme a la norma IEC
Motor montado sobre una base regulable
Motor adaptado para la alimentación mediante un convertidor de frecuencia (inversor) – equipamiento opcional
Conjunto de ventiladores protegido con pintura epoxi

Parámetros

Ventiladores con motores de CA

Tensión de alimentación: 3x400 V / 50 Hz
Potencia nominal: 0,75 kW ÷ 15 kW
Protección de tipo PTC
Clase de aislamiento del devanado del motor: F (compatible con el convertidor de frecuencia)
Vida útil del cojinete: L10 = 20 000 h / L50 = 100 000 h
Grado de protección: IP55
Clase de eficiencia: IE2 / IE3
Rango de frecuencia de control por convertidor: 10÷100 Hz
Temperatura mínima / máxima de funcionamiento: -30 °C / 55 °C

Ventiladores con motores EC

Tensión de alimentación: 1x230 V / 3x400 V / 50 Hz
Potencia nominal: 0,5 kW ÷ 11,9 kW
Clase de aislamiento del devanado del motor: B/ F (compatible con el controlador EC)
Vida útil de los rodamientos: L10 = 20 000 h / L50 = 100 000 h
Grado de protección: IP54 / IP55
Clase de eficiencia: superior a IE3
Sensor con salida analógica estándar (0÷10 V o 4÷20 mA)
Protocolo abierto estándar RS485 MODBUS-RTU
Temperatura mínima/máxima de funcionamiento: -25 °C / 60 °C

Ventiladores con motores de CA

(EVO-M versión marina)
Tensión de alimentación: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Potencia nominal: 0,75 kW ÷ 22,5 kW
Protección de tipo PTC
Clase de aislamiento del devanado del motor: F (compatible con el convertidor de frecuencia)
Vida útil de los rodamientos: L10 = 20 000 h / L50 = 100 000 h
Grado de protección: IP55
Clase de eficiencia: IE2
Rango de frecuencia de control por convertidor: 10÷100 Hz
Temperatura mínima/máxima de funcionamiento: -30 °C / 55 °C

CONSUMO DE POTENCIA EN FUNCIÓN DE LA TEMPERATURA DEL AIRE AMBIENTE

Temperatura máxima °C	30	35	40	45	50	55	60
P/PN %	105	102	100	97	93	87	82

Silenciador

Función y aplicación

Aplicación

Reducción del ruido emitido a la instalación de aire.

Tipos

SLC_STD (estándar)
SLC_HEFF (mayor eficacia)

Construcción

Insertos amortiguadores con un espesor de 100 mm o 200 mm, relleno de lana mineral ignífuga con clase de resistencia al fuego A1
Superficie de la placa aislante recubierta con velo de vidrio
Esterilla aislante con marco de chapa galvanizada o recubierta adicionalmente con poliéster (EVO-H)

Parámetros

Velocidad máxima del aire: v = 4,5 m/s

Accesorios

Techo / toma de aire / expulsión

Para las centrales en versión exterior se suministra un techo y un elemento de toma de aire y expulsión
Para las centrales en versión exterior es posible montar elementos del sistema de drenaje de agua en el lado no operativo de los equipos

Puertas / cerraduras / manijas

Las cerraduras de las puertas de servicio y las manijas de los paneles de inspección, fáciles de usar, permiten un mantenimiento correcto y seguro de los equipos.

Ventanas de inspección

Las ventanas de inspección de 200 mm de diámetro permiten observar el interior mientras los equipos están en funcionamiento.
Para las versiones exteriores, existe la posibilidad de instalar elementos de oscurecimiento.

Iluminación interior

La iluminación instalada en las secciones requeridas permite observar el interior de la central a través de la ventana de inspección.
Interruptor de iluminación instalado en el exterior del equipo.

Filtro secundario

Conjunto de ventilador

Silenciador

Zakłady opieki zdrowotnej

Industria farmacéutica

Industria electrónica y óptica

Laboratorios

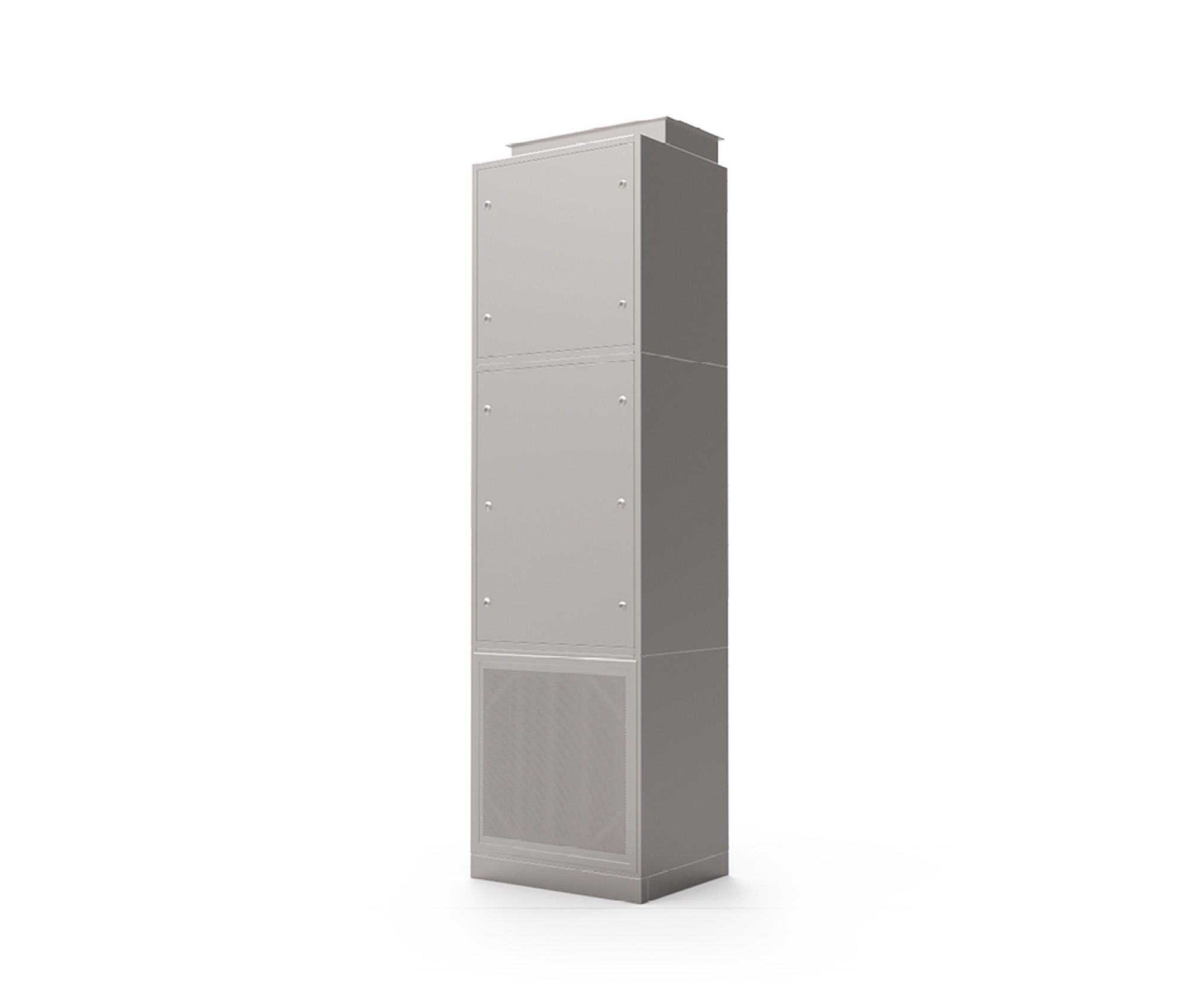

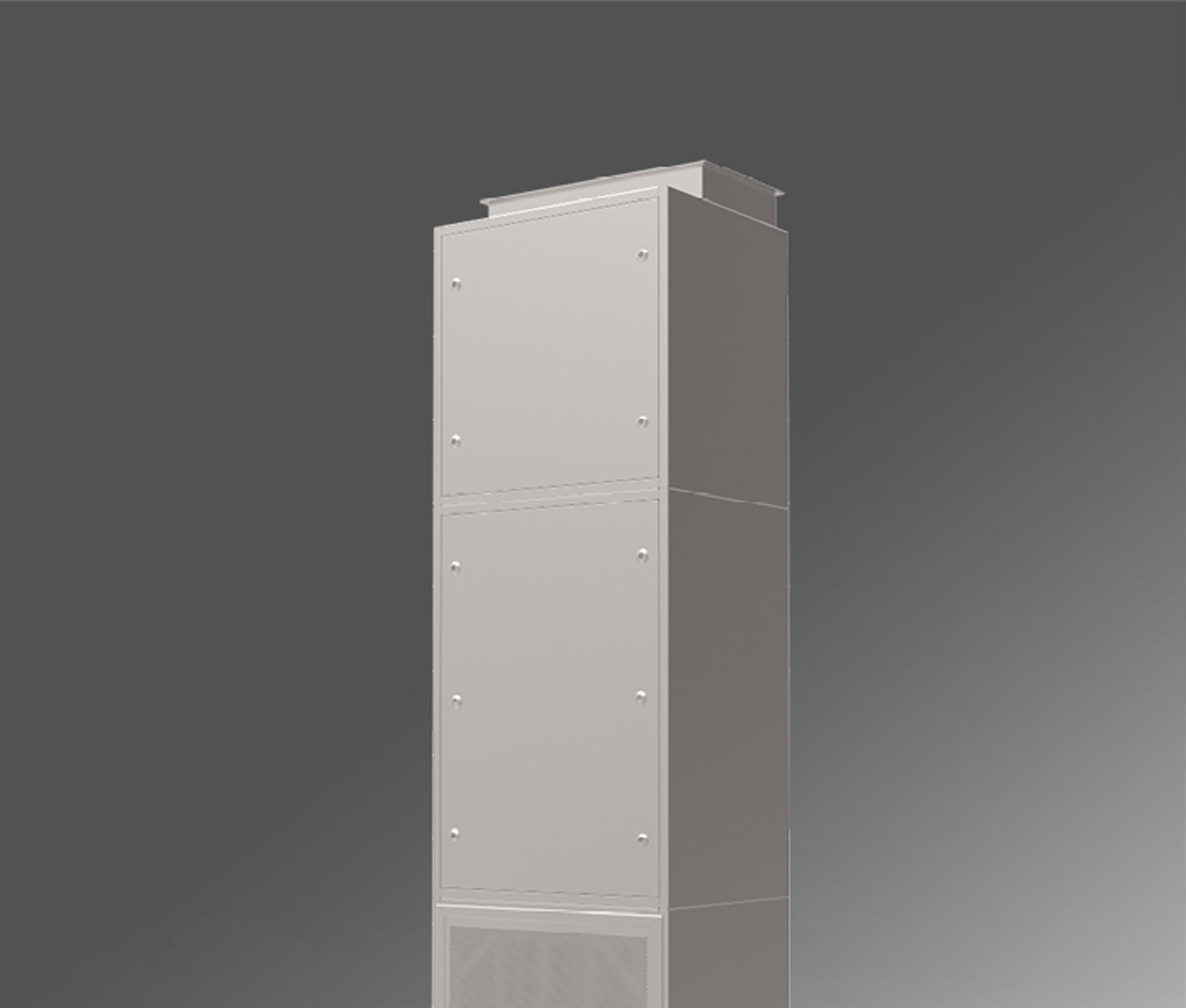

Los módulos de recirculación EVO-H MRH están diseñados para purificar el aire recirculado en quirófanos y otras salas con altos requisitos higiénicos. Debido al aumento de la cantidad de aire que se suministra a la sala climatizada, el uso del módulo permite reducir el tamaño del sistema AHU del quirófano (incluida la central de climatización) y los costos de operación. Los dispositivos se instalan en el quirófano o en las salas adyacentes del bloque quirúrgico, donde también se purifica el aire. Los módulos funcionan con el techo laminar NSL equipado con conexiones de acoplamiento a través de un conducto de aire adicional. Los módulos de recirculación se fabrican en dos tamaños. Los dispositivos tienen dos opciones de montaje del manguito de ventilación: hacia arriba y desde el frente. Para forzar el flujo de aire se utiliza un ventilador radial con aspas curvadas hacia delante, de doble succión, con accionamiento directo mediante motor EC. Las tapas del silenciador están fabricadas en versión higiénica y se desmontan fácilmente de la carcasa del módulo. Para purificar el aire se utilizan filtros compactos de clase F7 o F9 (según PN-EN 779) o equivalentes según la norma PN-EN ISO-16890:2017. En la entrada de la sección de filtración se instala una rejilla de salida higiénica del tipo GWB-G5.

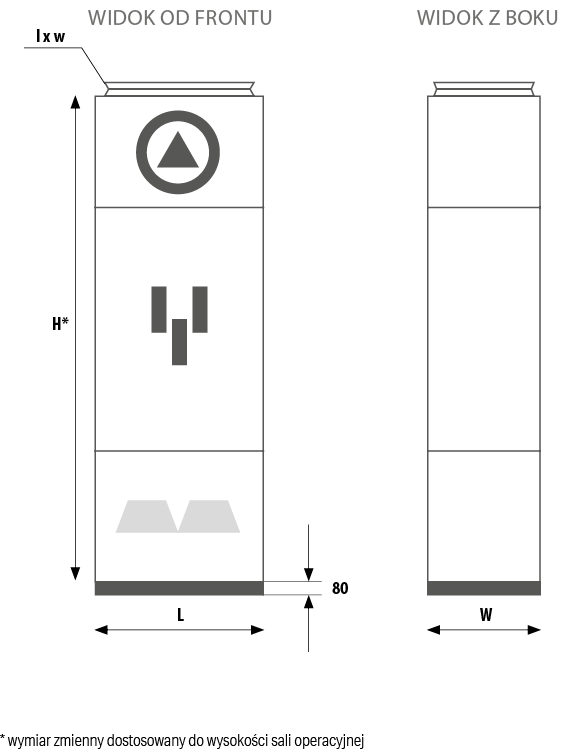

EVO-H MRH	MRH01	MRH02
H [mm]*	2 450÷2 900*	2 450÷2 900*
L [mm]	700	1 000
W [mm]	550	550
Potencia eléctrica del ventilador [W] / Corriente [A] / Voltaje [V]	500/2,2/1x230V	940/1,6/3x400V
Dimensiones de la conexión L x A [mm]	650x335	950x335
Peso [kg]	150	210
