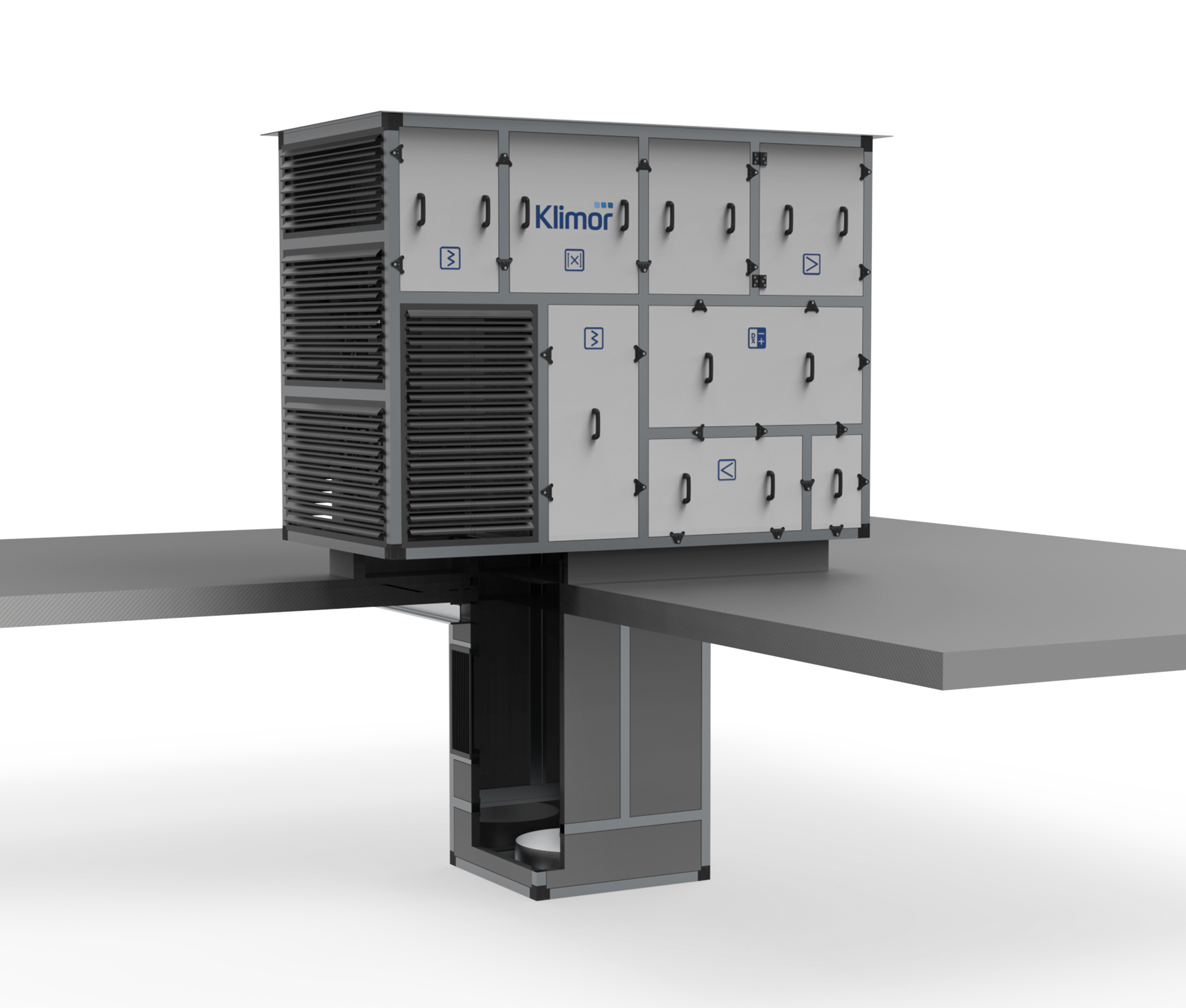

EVO-RX HPM

Centros de ventilación sin conductos

Esqueleto

Perfil de acero galvanizado con recubrimiento de alta resistencia a la corrosión
Esquinas de plástico resistente a temperaturas de hasta 190 °C

Carcasa

Diseño único de los paneles térmicos, fabricados en chapa de acero galvanizado de 0,7 mm con un recubrimiento de alta resistencia a la corrosión.
Espesor de la carcasa: 50 mm.
Relleno de lana mineral ignífuga de clase A1.
Cubiertas fijadas al armazón con remaches ciegos, selladas con silicona.
Tapas de inspección y puertas, equipadas con asas, fijadas a la carcasa con presillas (estándar) o cerraduras (opcional).
Sellado de la tapa y la estructura mediante una junta perfilada. La carcasa se divide en una unidad exterior en versión para tejado y una unidad interior.

Marco de soporte

No está disponible para la versión del conjunto de unidad exterior e interior. Las centrales se instalan en la estructura del edificio.
Está disponible en el caso de una unidad exterior independiente con conexiones de conductos en la pared trasera.

Guías

Fabricado en chapa de acero galvanizado con un recubrimiento de alta resistencia a la corrosión.

Bandejas de goteo

Fabricados en chapa de acero inoxidable, con pendiente en tres direcciones, fijados al piso
Aislados por debajo con aislamiento de caucho
Tubos de condensación fabricados en plástico, que salen al exterior a través del perfil del armazón
Sifón de drenaje universal para presión normal y sobrepresión

Conexiones flexibles

No se producen.

Válvulas de mariposa

Fabricadas en aluminio con mecanismo de accionamiento oculto en un perfil doble. En las compuertas se montan elementos de aspiración/expulsión.

Difusor giratorio

Difusor giratorio de largo alcance con ajuste del ángulo de inclinación de las paletas.

Otros accesorios

Terminales «dumbo» para conectar tubos de impulso para medir la presión, montados en la carcasa de la central, toma de aire
Sopladora de aire, techo.

Sistema de refrigeración

Sistema de refrigeración integrado que realiza el proceso de refrigeración y calefacción (bomba de calor).

Rejilla de ventilación

Filtro previo

Función y aplicación

Aplicación

Sistemas de ventilación y aire acondicionado con requisitos de limpieza estándar; filtros preliminares

Sistemas de ventilación y aire acondicionado con requisitos de limpieza elevados; filtros preliminares y secundarios

Sistemas de ventilación y aire acondicionado con requisitos estándar o estrictamente definidos de pureza del aire en
la etapa final de filtración; filtros previos y secundarios

Eliminación de partículas de grasa y contaminantes pesados (filtros metálicos)

Tipos

Filtro metálico, tipo casete

Clase G2/ISO COARSE

Filtro de cartucho

Clase G4 – ISO COARSE

Clase M5 – ISOePM10-70%

Filtro de cartucho mini pliegue

Clase M5 – ISOePM10-70 %

Clase F7 – ISOePM1-60 %

Clase F9 – ISOePM1-80 %

Filtro de bolsillo

Clase M5 – ISOePM10-50 %

Clase F7 – ISOePM2,5-65 %

Clase F9 – ISOePM1-70 %/80 %

Construcción

Filtro metálico	Malla metálica encerrada en un marco de chapa galvanizada Montaje en una guía de 50 mm de ancho Malla de alta calidad de acero galvanizado
Filtro de cartucho	Tejido sintético trenzado, reforzado con malla, pegado a un marco de acero galvanizado Montaje en una guía de 50 mm de ancho Tejido sintético trenzado
Filtro de cartucho mini pleat	Paquetes filtrantes con tecnología mini pliegue con separadores tipo hot melt, carcasa de acero galvanizado Montaje en guía de 50 mm de ancho Tejido no tejido de vidrio o sintético (100 % polipropileno)
Filtro de bolsillo	Bolsillos cosidos y colocados sobre una rejilla de alambre, enmarcados en una estructura de chapa galvanizada Montaje en una guía de 25 mm de ancho, sujeción excéntrica Tejido sintético de polipropileno de tres capas con microfibras

Parámetros

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtro metálico	Grado de retención del polvo sintético Am = 80 % Caída de presión final Δp = 120 Pa Velocidad máxima del aire v = 4,2 m/s Temperatura máxima de funcionamiento 300 °C
Filtro de cartucho	Grado de retención del polvo sintético Am = 82 % ÷ 92 % Caída de presión final Δp = 150 Pa ÷ 200 Pa Velocidad máxima del aire v = 4,2 m/s Temperatura máxima de funcionamiento 90 ÷ 100 °C
Filtro de cartucho mini pliegue	Grado de retención del polvo sintético Am = 95 %÷99 % Caída de presión final Δp = 150 Pa ÷ 200 Pa Velocidad máxima del aire v = 4,2 m/s Temperatura máxima de funcionamiento 80 °C
Filtro de bolsillo	Grado de retención del polvo sintético Am = 95 %÷99 % Caída de presión final Δp = 200 Pa÷300 Pa Velocidad máxima del aire v = 3,7÷4,6 m/s Temperatura máxima de funcionamiento 90÷100 °C

Calentador de agua

Función y aplicación

Aplicación
Sistemas de ventilación y aire acondicionado con requisitos de limpieza estándar; uso de filtros preliminares
Sistemas de ventilación y aire acondicionado con requisitos de limpieza del aire estándar o estrictamente definidos en la etapa final de filtración
Eliminación de contaminantes presentes en el aire, incluyendo humo de tabaco, polvo (PM10, PM2,5 - smog), fibras, sustancias microbiológicas nocivas para la salud humana, como bacterias, mohos y hongos.

Ventajas clave

Reducción significativa de la caída de presión en comparación con los filtros mecánicos
Reducción significativa del consumo energético del ventilador
Reducción del ruido del ventilador
Los cartuchos filtrantes se pueden lavar, no es necesario sustituirlos

Tipos

G4 / M5 / F7 / F9 Clase de filtro relacionada con la velocidad del aire
Versión activa y pasiva

Construcción

La placa electrónica activa, constantemente cargada electrostáticamente (polarizada), filtra la superficie
La sección ionizante crea un intenso campo eléctrico que libera electrones de las moléculas y estos «cargan» las impurezas
Al fluir, el aire libera partículas cargadas que son capturadas por las placas de los electrodos
El sistema se alimenta mediante un generador de alta tensión. Clase de carcasa IP65
Las placas colectoras de los electrodos son desmontables, lo que facilita su limpieza

Parámetros del aire

Rango mínimo/máximo de humedad relativa del aire que circula: 15 % ÷ 98 %
Temperatura máxima del aire: 70 °C

Parámetros

(según EN 13053+A1:2011)

COMPARACIÓN ENTRE FILTROS ELECTROSTÁTICOS Y CONVENCIONALES

Tipo	Filtros EF	Filtros mecánicos
Caída final de presión [Pa]	50	450
Caída de presión recomendada para el cambio [Pa]	No es necesario cambiar	300
Regeneración	limpieza completa	imposible
Eliminación	no aplicable	bajo petición
Costos de operación	limpieza/lavado	reemplazo y reciclaje

EFFICIENCY OF PURIFICATION AND APPROPRIATE AIR PRESSURE DROP

Velocidad frontal [m/s]	Eficiencia media Em	Caída de presión [Pa]
3	82%	42
2.5	90%	30
2	95%	20

CLASIFICACIÓN DE LOS FILTROS ELECTROSTÁTICOS

D	80 ÷ 90	ePM1 - 80%
C	90 ÷ 95	ePM1 - 90%
B	95 ÷99	ePM1 - 95%
A	> 99	ePM1 - 95%
D	80 ÷ 90	ePM1 - 80%

Conjunto de ventilador

Función y aplicación

Aplicación

Sistemas de ventilación y aire acondicionado de baja y media presión con una presión total de hasta 2000 Pa
Sistemas de ventilación y aire acondicionado de media presión con una presión total de hasta 3000 Pa (versión marina EVO-M)
Aplicación de ventiladores individuales o conjuntos de varios ventiladores (hasta 6 en un conjunto) en función del tamaño de la central y la presión

Tipos

Ventiladores con motores de CA: Ventilador radial sin carcasa, de succión unilateral, tipo PLUG, con álabes curvados hacia atrás
Ventiladores con motores EC: ventilador radial sin carcasa, de succión unilateral, tipo PLUG, con álabes curvados hacia atrás
Ventiladores con motores de CA (EVO-M versión marina): ventilador radial con carcasa, de succión bilateral, con álabes curvados hacia atrás

Construcción

Ventiladores con motores de CA

Ventilador y motor montados en un bastidor común, apoyado sobre amortiguadores para aislar las vibraciones de la carcasa de la central.
Accionamiento directo: rotor montado en el eje del motor.
Motor de una sola velocidad conforme a la norma IEC.
Motor adaptado para ser alimentado por un convertidor de frecuencia (inversor de frecuencia): equipamiento opcional.

Ventiladores con motores EC

Ventilador y motor montados en un bastidor común fijado directamente al diafragma de la sección de la central.
Accionamiento directo: rotor montado en el eje del motor.
Motor monovoltaje conforme a la norma IEC.
Motor con control y alimentación integrados

Ventiladores con motores de CA

(EVO-M versión marina)
Ventilador y motor montados en un bastidor común, apoyado sobre amortiguadores para aislar las vibraciones de la carcasa de la central
Accionamiento por correa
Motor de una o dos velocidades en versión marina conforme a la norma IEC
Motor montado sobre una base regulable
Motor adaptado para la alimentación mediante un convertidor de frecuencia (inversor) – equipamiento opcional
Conjunto de ventiladores protegido con pintura epoxi

Parámetros

Ventiladores con motores de CA

Tensión de alimentación: 3x400 V / 50 Hz
Potencia nominal: 0,75 kW ÷ 15 kW
Protección de tipo PTC
Clase de aislamiento del devanado del motor: F (compatible con el convertidor de frecuencia)
Vida útil del cojinete: L10 = 20 000 h / L50 = 100 000 h
Grado de protección: IP55
Clase de eficiencia: IE2 / IE3
Rango de frecuencia de control por convertidor: 10÷100 Hz
Temperatura mínima / máxima de funcionamiento: -30 °C / 55 °C

Ventiladores con motores EC

Tensión de alimentación: 1x230 V / 3x400 V / 50 Hz
Potencia nominal: 0,5 kW ÷ 11,9 kW
Clase de aislamiento del devanado del motor: B/ F (compatible con el controlador EC)
Vida útil de los rodamientos: L10 = 20 000 h / L50 = 100 000 h
Grado de protección: IP54 / IP55
Clase de eficiencia: superior a IE3
Sensor con salida analógica estándar (0÷10 V o 4÷20 mA)
Protocolo abierto estándar RS485 MODBUS-RTU
Temperatura mínima/máxima de funcionamiento: -25 °C / 60 °C

Ventiladores con motores de CA

(EVO-M versión marina)
Tensión de alimentación: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Potencia nominal: 0,75 kW ÷ 22,5 kW
Protección de tipo PTC
Clase de aislamiento del devanado del motor: F (compatible con el convertidor de frecuencia)
Vida útil de los rodamientos: L10 = 20 000 h / L50 = 100 000 h
Grado de protección: IP55
Clase de eficiencia: IE2
Rango de frecuencia de control por convertidor: 10÷100 Hz
Temperatura mínima/máxima de funcionamiento: -30 °C / 55 °C

CONSUMO DE POTENCIA EN FUNCIÓN DE LA TEMPERATURA DEL AIRE AMBIENTE

Temperatura máxima °C	30	35	40	45	50	55	60
P/PN %	105	102	100	97	93	87	82

Intercambiador de calor cruzado-contracorriente

CPR

Función y aplicación

Recuperación directa de la energía del aire de salida y su transferencia al aire de entrada sin posibilidad de recuperar la humedad.
Separación del flujo de aire de entrada y salida.
Aplicación en equipos de ventilación, en configuración vertical y horizontal.

Construcción

Intercambiador de placas cruzadas

Paquete de láminas fabricado con láminas de aluminio prensadas (EVO-S / EVO-H) o recubiertas con epoxi (EVO-P) dispuestas alternativamente, que forman canales para el flujo de aire de entrada y salida
Bypass 100 % con compuerta instalada en el canal y el intercambiador, lo que permite reducir o «desactivar» la recuperación de energía / proteger el intercambiador contra la congelación.
Purgador y bandeja de goteo con caída de condensado en tres direcciones, instalada en el piso de la sección central.
Bandeja de goteo equipada con un sifón de polipropileno.

Intercambiador de placas cruzadas de contraflujo

El paquete de láminas está fabricado con láminas de aluminio estampadas (EVO-S / EVO-H) o recubiertas con epoxi (EVO-P) dispuestas alternativamente, formando canales para el flujo de aire de impulsión y extracción
Bypass 100 % con compuerta instalada en el canal y el intercambiador, lo que permite reducir o «desactivar» la recuperación de energía / proteger el intercambiador contra la congelación
Purgador y bandeja de goteo con inclinación tridireccional para el drenaje del condensado, instalada en el piso de la sección central.
Bandeja de goteo equipada con un sifón de polipropileno.

Parámetros

(Conforme a las normas: PN-EN 308:2011, PN-EN 13053+A1:2011)

Intercambiador de placas cruzadas

Capacidad máxima de aire: 60 000÷70 000 m³/h
Eficiencia de recuperación de calor: hasta el 75 %
Estanqueidad del intercambiador para parámetros nominales: hasta el 99,9 %
Velocidad máxima del aire: 4,5 m/s
Pérdida de presión máxima: 450 Pa
Diferencia de presión admisible: 2000 Pa
Temperatura mínima/máxima de funcionamiento: -40 °C / +80 °C

Intercambiador de placas cruzadas en contracorriente

Capacidad máxima de aire: 20 000 m³/h
Eficiencia de recuperación de calor: hasta el 92 %
Estanqueidad del intercambiador para parámetros nominales: hasta el 99,5 %
Velocidad máxima del aire: 4,5 m/s
Pérdida de presión máxima: 400 Pa
Diferencia de presión admisible: 800 Pa
Temperatura mínima/máxima de funcionamiento: -40 °C / +80 °C

Intercambiador DX de bomba de calor

DXR

Función y aplicación

Refrigeración y calentamiento del aire que se introduce en las habitaciones en sistemas de ventilación y climatización
Refrigeración y calentamiento del aire de proceso en sistemas industriales de ventilación y climatización

Construcción
