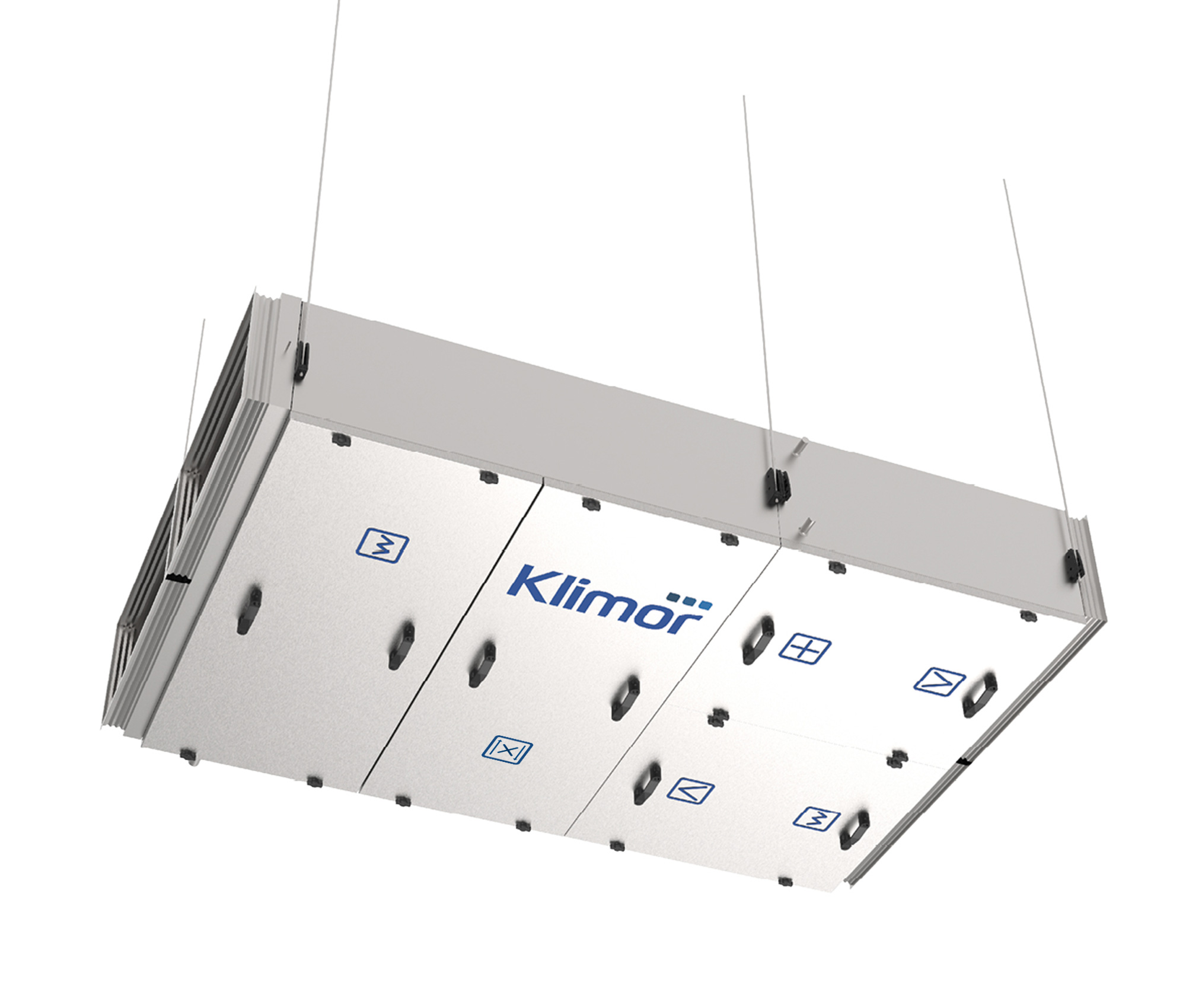

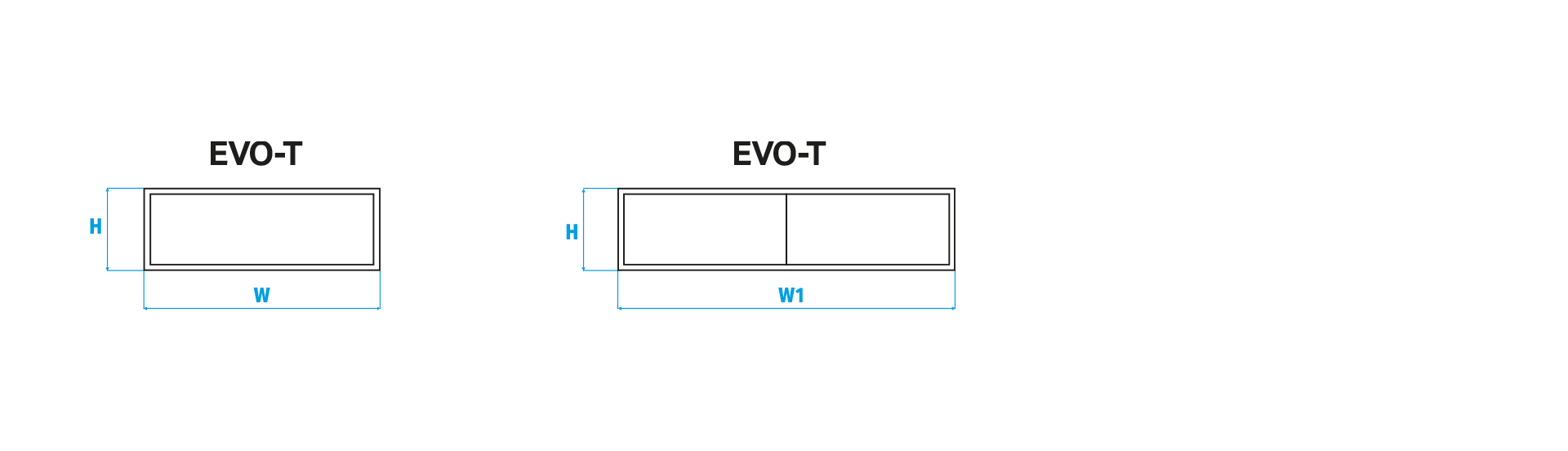

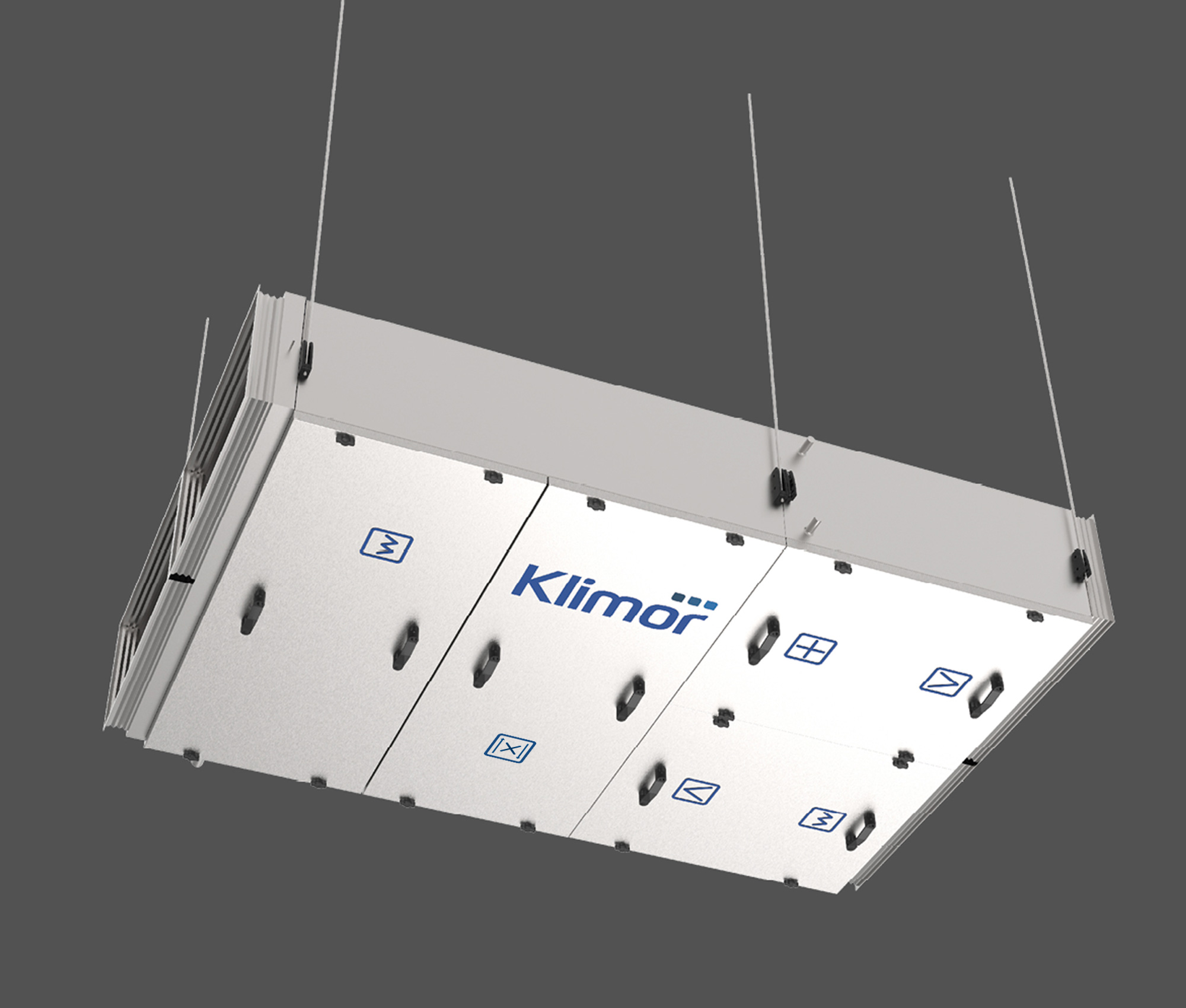

EVO-T

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

• Aplicación
  Sistemas de ventilación y aire acondicionado con requisitos de limpieza estándar; uso de filtros preliminares
• Sistemas de ventilación y aire acondicionado con requisitos de limpieza del aire estándar o estrictamente definidos en la etapa final de filtración
• Eliminación de contaminantes presentes en el aire, incluyendo humo de tabaco, polvo (PM10, PM2,5 - smog), fibras, sustancias microbiológicas nocivas para la salud humana, como bacterias, mohos y hongos.


Ventajas clave

• Reducción significativa de la caída de presión en comparación con los filtros mecánicos
• Reducción significativa del consumo energético del ventilador
• Reducción del ruido del ventilador
• Los cartuchos filtrantes se pueden lavar, no es necesario sustituirlos

Tipos

• G4 / M5 / F7 / F9 Clase de filtro relacionada con la velocidad del aire
• Versión activa y pasiva

• La placa electrónica activa, constantemente cargada electrostáticamente (polarizada), filtra la superficie
• La sección ionizante crea un intenso campo eléctrico que libera electrones de las moléculas y estos «cargan» las impurezas
• Al fluir, el aire libera partículas cargadas que son capturadas por las placas de los electrodos
• El sistema se alimenta mediante un generador de alta tensión. Clase de carcasa IP65
• Las placas colectoras de los electrodos son desmontables, lo que facilita su limpieza

Parámetros del aire

• Rango mínimo/máximo de humedad relativa del aire que circula: 15 % ÷ 98 %
• Temperatura máxima del aire: 70 °C

(según EN 13053+A1:2011)

COMPARACIÓN ENTRE FILTROS ELECTROSTÁTICOS Y CONVENCIONALES

EFFICIENCY OF PURIFICATION AND APPROPRIATE AIR PRESSURE DROP

CLASIFICACIÓN DE LOS FILTROS ELECTROSTÁTICOS

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

• Refrigeración del aire que se introduce en las habitaciones en sistemas de ventilación y aire acondicionado
• Refrigeración del aire de proceso en sistemas industriales de ventilación y aire acondicionado
• Deshumidificación del aire de proceso en sistemas industriales de ventilación y aire acondicionado

• Tubos de cobre, láminas de aluminio o adicionalmente epoxidadas (EVO-P)
• Secciones simples o dobles del intercambiador
• Carcasa de acero galvanizado o acero inoxidable (EVO-P)
• Racores y colectores de cobre
• Número de filas: 2÷10
• Distancia entre láminas: 2,5 mm
• Espesor de las láminas: 0,1 mm
• Espesor de la pared del tubo del serpentín: 0,37 mm
• Diámetro del tubo del serpentín: 3/8”÷5/8”
• Purgador de agua montado detrás del intercambiador
• Bandeja de condensación de tres salidas fabricada en acero inoxidable, montada en el suelo de la sección central
• Bandeja de goteo equipada con un sifón de polipropileno

Conexiones del intercambiador

• Racores de conexión de la instalación situados en el lado de servicio de la central
• Racor de alimentación situado en la parte superior, independientemente de la dirección del flujo de aire

(conforme a las normas: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

• Temperatura mínima de evaporación del refrigerante: +3 °C
• Presión máxima de funcionamiento del refrigerante: 2,8 MPa = 28 bar (probado a 32 bar)
• Velocidad máxima del aire: v = 4,0 m/s
• Posibilidad de seleccionar el intercambiador en función del tipo de refrigerante: R134a, R407c, R410a...
• Los valores de potencia frigorífica, pérdidas de presión y otros parámetros se especifican en la ficha de selección del programa KAD
• Posibilidad de selección individual en relación con los parámetros estándar

• Refrigeración del aire que se introduce en las habitaciones en sistemas de ventilación y aire acondicionado
• Refrigeración del aire de proceso en sistemas industriales de ventilación y aire acondicionado
• Deshumidificación del aire de proceso en sistemas industriales de ventilación y aire acondicionado

• Tubos de cobre, láminas de aluminio o adicionalmente epoxidadas (EVO-P)
• Secciones simples o dobles del intercambiador
• Carcasa de acero galvanizado o acero inoxidable (EVO-P)
• Racores y colectores de cobre
• Número de filas: 2÷10
• Distancia entre láminas: 2,5 mm
• Espesor de las láminas: 0,1 mm
• Espesor de la pared del tubo del serpentín: 0,37 mm
• Diámetro del tubo del serpentín: 3/8”÷5/8”
• Purgador de agua montado detrás del intercambiador
• Bandeja de condensación de tres salidas fabricada en acero inoxidable, montada en el suelo de la sección central
• Bandeja de goteo equipada con un sifón de polipropileno

Conexiones del intercambiador

• Racores de conexión de la instalación situados en el lado de servicio de la central
• Racor de alimentación situado en la parte superior, independientemente de la dirección del flujo de aire

(conforme a las normas: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

• Temperatura mínima de evaporación del refrigerante: +3 °C
• Presión máxima de funcionamiento del refrigerante: 2,8 MPa = 28 bar (probado a 32 bar)
• Velocidad máxima del aire: v = 4,0 m/s
• Posibilidad de seleccionar el intercambiador en función del tipo de refrigerante: R134a, R407c, R410a...
• Los valores de potencia frigorífica, pérdidas de presión y otros parámetros se especifican en la ficha de selección del programa KAD
• Posibilidad de selección individual en relación con los parámetros estándar

• Calentamiento del aire que se introduce en las habitaciones en sistemas de ventilación y aire acondicionado
• Calentamiento del aire de proceso en sistemas industriales de ventilación y aire acondicionado
• Calentamiento previo del aire en la entrada de la central (centrales higiénicas)

• Elementos calefactores de una o varias etapas
• Elementos calefactores agrupados en secciones
• Carcasa del calentador de acero galvanizado
• Conexión a regleta de bornes
• Calentador equipado de serie con termostato de protección contra sobrecalentamiento

Conexiones del intercambiador

• Conexión de los cables a la regleta de bornes del intercambiador desde el lado de servicio de la centralita.

• Tensión de alimentación: 3x400 V / 50 Hz
• Potencia calorífica mín./máx.: 4÷168 kW
• Velocidad mínima del aire: v = 1,5 m/s
• Temperatura ambiente máxima admisible alrededor de los elementos calefactores: 65 °C

• Recuperación directa de la energía del aire de salida y su transferencia al aire de entrada sin posibilidad de recuperar la humedad.
• Separación del flujo de aire de entrada y salida.
• Aplicación en equipos de ventilación, en configuración vertical y horizontal.

Intercambiador de placas cruzadas

• Paquete de láminas fabricado con láminas de aluminio prensadas (EVO-S / EVO-H) o recubiertas con epoxi (EVO-P) dispuestas alternativamente, que forman canales para el flujo de aire de entrada y salida
• Bypass 100 % con compuerta instalada en el canal y el intercambiador, lo que permite reducir o «desactivar» la recuperación de energía / proteger el intercambiador contra la congelación.
• Purgador y bandeja de goteo con caída de condensado en tres direcciones, instalada en el piso de la sección central.
• Bandeja de goteo equipada con un sifón de polipropileno.

Intercambiador de placas cruzadas de contraflujo

• El paquete de láminas está fabricado con láminas de aluminio estampadas (EVO-S / EVO-H) o recubiertas con epoxi (EVO-P) dispuestas alternativamente, formando canales para el flujo de aire de impulsión y extracción
• Bypass 100 % con compuerta instalada en el canal y el intercambiador, lo que permite reducir o «desactivar» la recuperación de energía / proteger el intercambiador contra la congelación
• Purgador y bandeja de goteo con inclinación tridireccional para el drenaje del condensado, instalada en el piso de la sección central.
• Bandeja de goteo equipada con un sifón de polipropileno.

(Conforme a las normas: PN-EN 308:2011, PN-EN 13053+A1:2011)

Intercambiador de placas cruzadas

• Capacidad máxima de aire: 60 000÷70 000 m³/h
• Eficiencia de recuperación de calor: hasta el 75 %
• Estanqueidad del intercambiador para parámetros nominales: hasta el 99,9 %
• Velocidad máxima del aire: 4,5 m/s
• Pérdida de presión máxima: 450 Pa
• Diferencia de presión admisible: 2000 Pa
• Temperatura mínima/máxima de funcionamiento: -40 °C / +80 °C

Intercambiador de placas cruzadas en contracorriente

• Capacidad máxima de aire: 20 000 m³/h
• Eficiencia de recuperación de calor: hasta el 92 %
• Estanqueidad del intercambiador para parámetros nominales: hasta el 99,5 %
• Velocidad máxima del aire: 4,5 m/s
• Pérdida de presión máxima: 400 Pa
• Diferencia de presión admisible: 800 Pa
• Temperatura mínima/máxima de funcionamiento: -40 °C / +80 °C

Aplicación

• Reducción del ruido emitido a la instalación de aire.

Tipos

• SLC_STD (estándar)
• SLC_HEFF (mayor eficacia)

• Insertos amortiguadores con un espesor de 100 mm o 200 mm, relleno de lana mineral ignífuga con clase de resistencia al fuego A1
• Superficie de la placa aislante recubierta con velo de vidrio
• Esterilla aislante con marco de chapa galvanizada o recubierta adicionalmente con poliéster (EVO-H)

Velocidad máxima del aire: v = 4,5 m/s

Techo / toma de aire / expulsión

• Para las centrales en versión exterior se suministra un techo y un elemento de toma de aire y expulsión
• Para las centrales en versión exterior es posible montar elementos del sistema de drenaje de agua en el lado no operativo de los equipos

Puertas / cerraduras / manijas

• Las cerraduras de las puertas de servicio y las manijas de los paneles de inspección, fáciles de usar, permiten un mantenimiento correcto y seguro de los equipos.

Ventanas de inspección

• Las ventanas de inspección de 200 mm de diámetro permiten observar el interior mientras los equipos están en funcionamiento.
• Para las versiones exteriores, existe la posibilidad de instalar elementos de oscurecimiento.

Iluminación interior

• La iluminación instalada en las secciones requeridas permite observar el interior de la central a través de la ventana de inspección.
• Interruptor de iluminación instalado en el exterior del equipo.
