GWB

Las rejillas GWB en versión higiénica (tipo GWB-G5) están diseñadas para su instalación en sistemas de extracción de aire de quirófanos. La función de las rejillas higiénicas es capturar, entre otras cosas, partículas en suspensión procedentes de materiales de vendaje (lignina, gasas, etc.) del aire extraído.

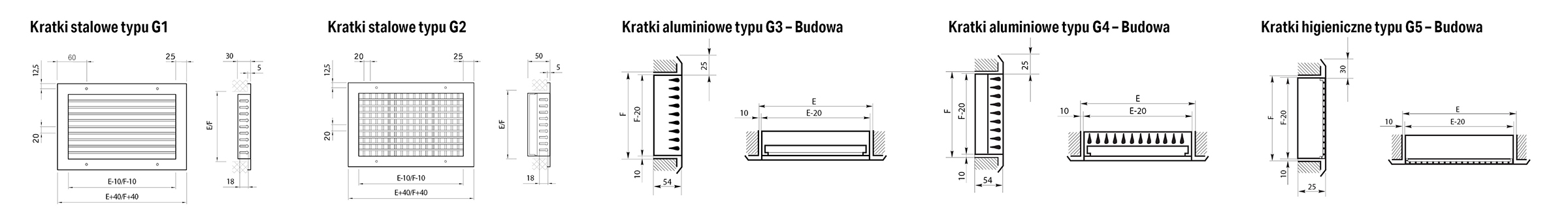

Estructura

Las rejillas GWB se dividen en:

Rejillas de acero tipo G1

• con deflectores horizontales, con posibilidad de cambiar su ángulo de inclinación. Las rejillas abarcan un rango dimensional de 75÷1225 mm. Se utilizan en extractores y ventiladores en instalaciones de baja y media presión. De serie, las rejillas están fabricadas en chapa pintada con polvo en color RAL9010.

Rejillas de acero tipo G2

• con deflectores horizontales y verticales, con posibilidad de cambiar su ángulo de inclinación. Las rejillas abarcan un rango dimensional de 75÷1225 mm. Se utilizan en conductos de ventilación en instalaciones de baja y media presión. De serie, las rejillas están fabricadas en chapa pintada con polvo en color RAL9010.

Rejillas de aluminio tipo G3 -Estructura

• con deflectores horizontales, con posibilidad de cambiar su ángulo de inclinación. Las rejillas abarcan un rango dimensional de 75÷1225 mm. Se utilizan en salidas y entradas de aire en instalaciones de baja y media presión. De serie, las rejillas están fabricadas en aluminio anodizado en color natural.

Rejillas de aluminio tipo G4: estructura

• con deflectores horizontales y verticales, con posibilidad de cambiar su ángulo de inclinación. Las rejillas abarcan un rango dimensional de 75÷1225 mm. Se utilizan en las entradas de aire de instalaciones de baja y media presión. Por defecto, las rejillas están fabricadas en aluminio anodizado en color natural.

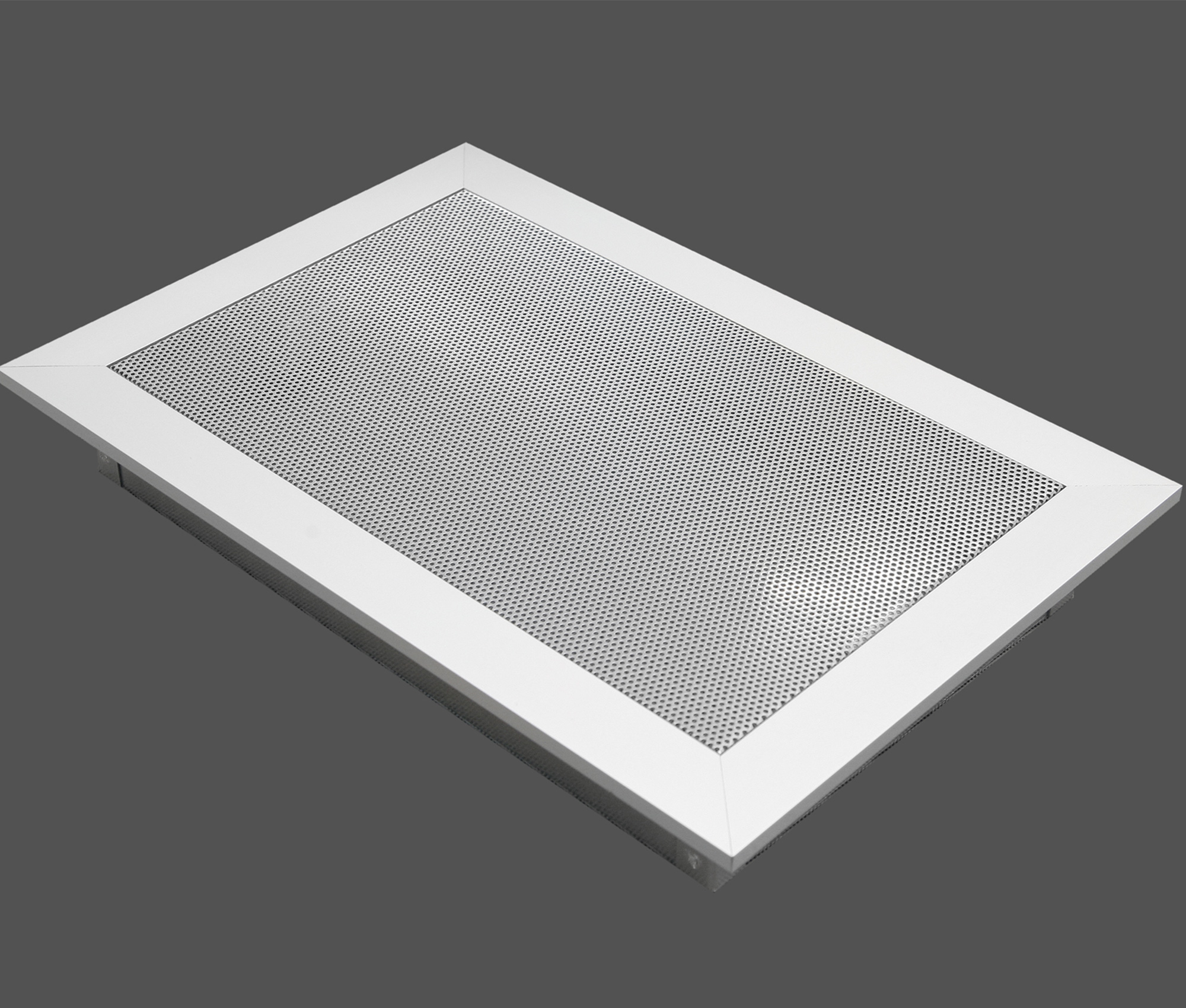

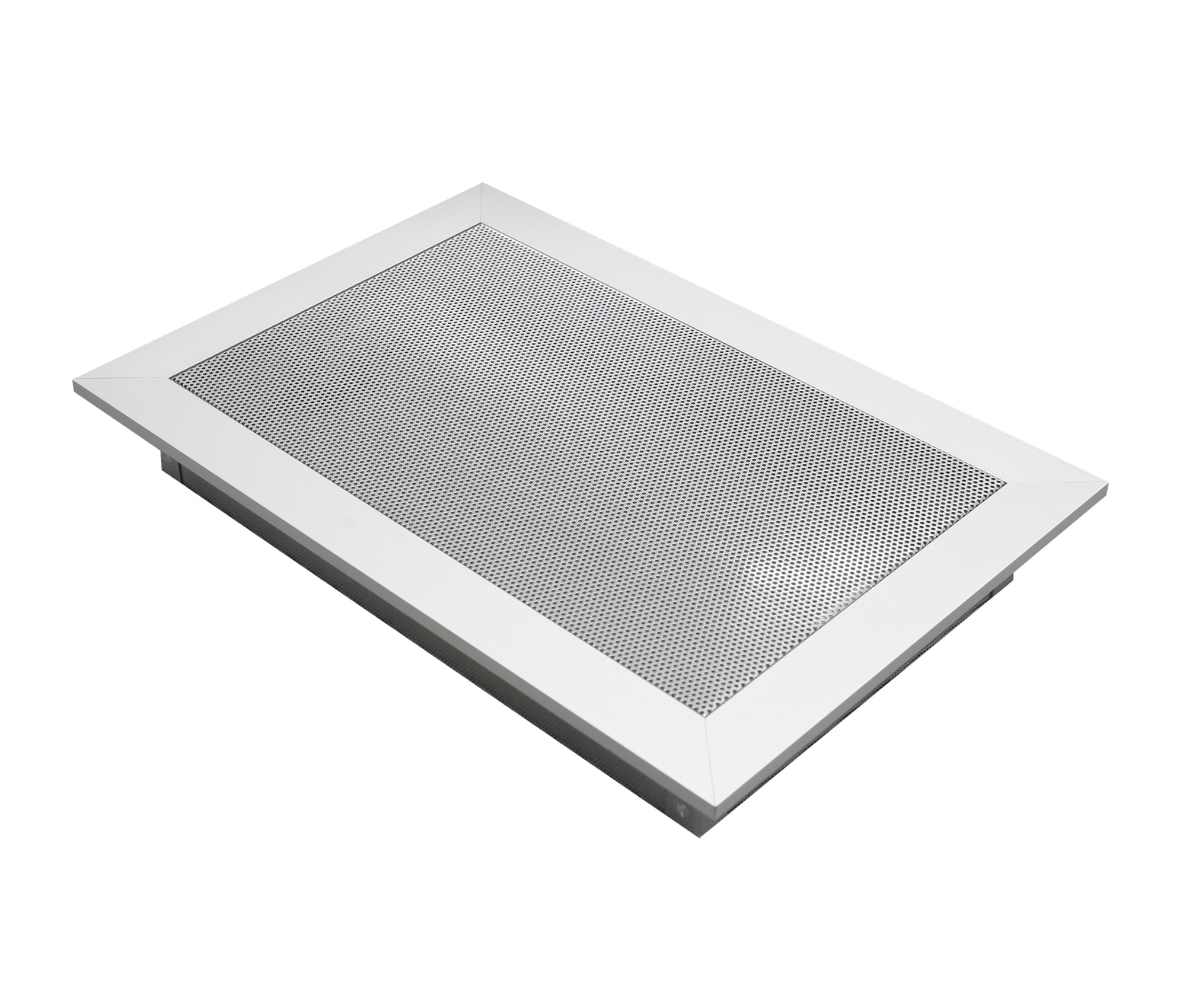

Rejillas higiénicas tipo G5: estructura

• equipadas con una persiana perforada de chapa inoxidable, un marco de montaje de chapa galvanizada y un marco de rejilla de perfiles de aluminio anodizado. Las rejillas abarcan un rango dimensional de 75÷1225 mm.

Por norma general, las rejillas de los tipos G1 a G4 se fijan con tornillos visibles en los orificios estampados del marco frontal, mientras que las rejillas G5 se fijan a presión mediante un marco de montaje. Es posible fabricar rejillas con acabados no estándar:

• Tipos G1 y G2: otro color RAL
• Tipos G1 a G4: montaje a presión en el marco de montaje
• Todos los tipos: con compuerta antirretorno
