Los difusores HFD con filtro HEPA de alta eficacia están diseñados para la ventilación de aire en instalaciones de climatización de quirófanos, laboratorios y salas de producción con un alto grado de pureza (producción de medicamentos, electrónica).

El filtro HEPA de clase H13 utilizado garantiza el cumplimiento de los requisitos más exigentes en materia de eficacia de filtración del aire.

El difusor con rejilla de ventilación G1 está diseñado para la ventilación horizontal (montaje en pared) o diagonal, con anemostato tipo A1 y P1 para la ventilación de techo en salas bajas, con anemostato tipo S1, S2 y S3 para la ventilación de techo por remolino.

Una característica del suministro de aire giratorio es la alta inductancia del flujo de aire suministrado y la intensa mezcla con el aire de la habitación. Esto permite suministrar una mayor cantidad de aire sin provocar corrientes. Además, gracias a esta propiedad de la ventilación, se puede aceptar una mayor diferencia entre la temperatura del aire ventilado y la temperatura de la habitación.

La serie de difusores se adapta al tipo y tamaño de los filtros absolutos. Los difusores con filtro absoluto han sido diseñados y fabricados de acuerdo con los estrictos requisitos establecidos en los reglamentos y normas relativos a hospitales y salas blancas. Los difusores con filtro de alta eficiencia, previa consulta con el inspector de sanidad, pueden utilizarse para la extracción de aire de locales con un nivel de contaminación controlado.

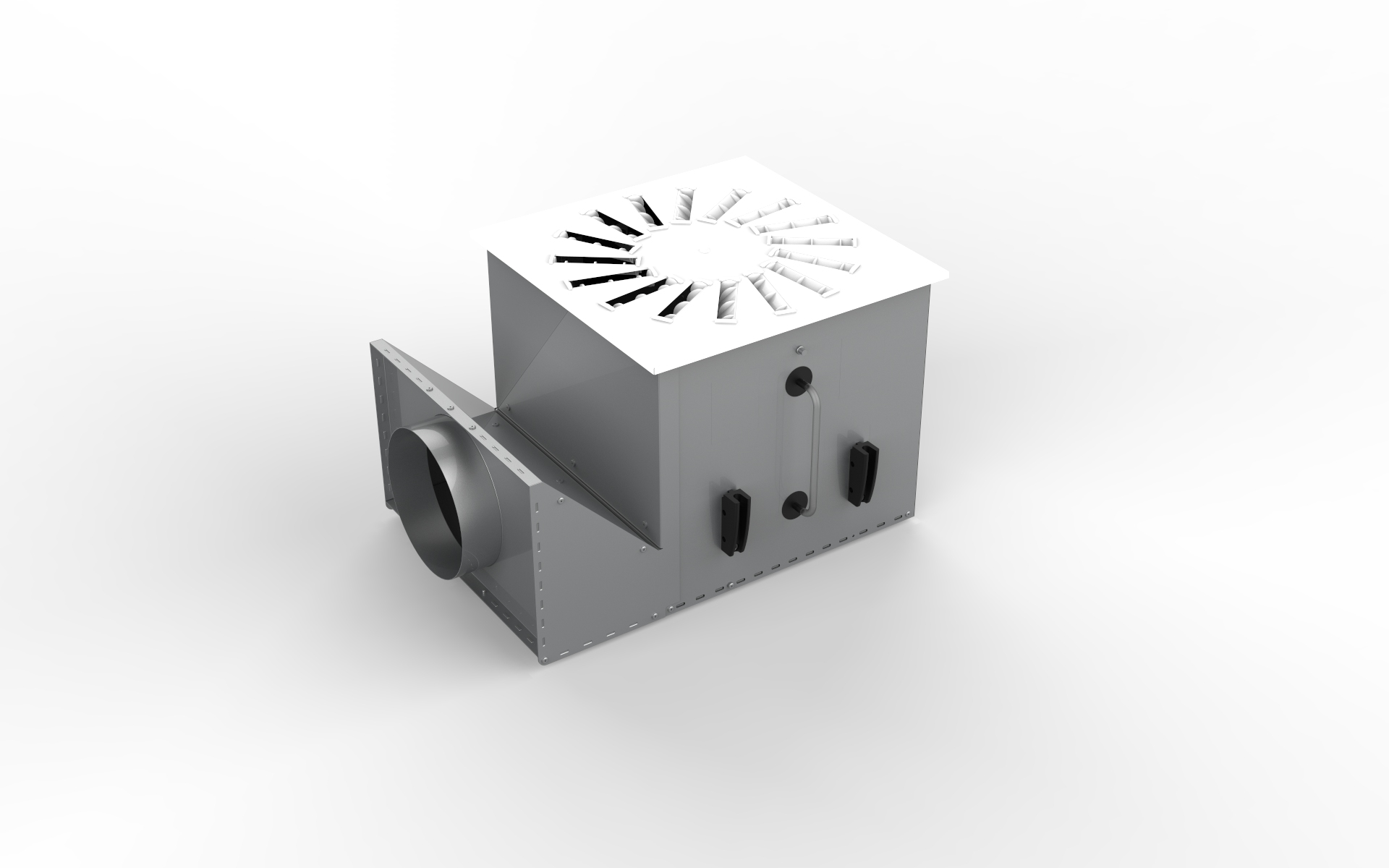

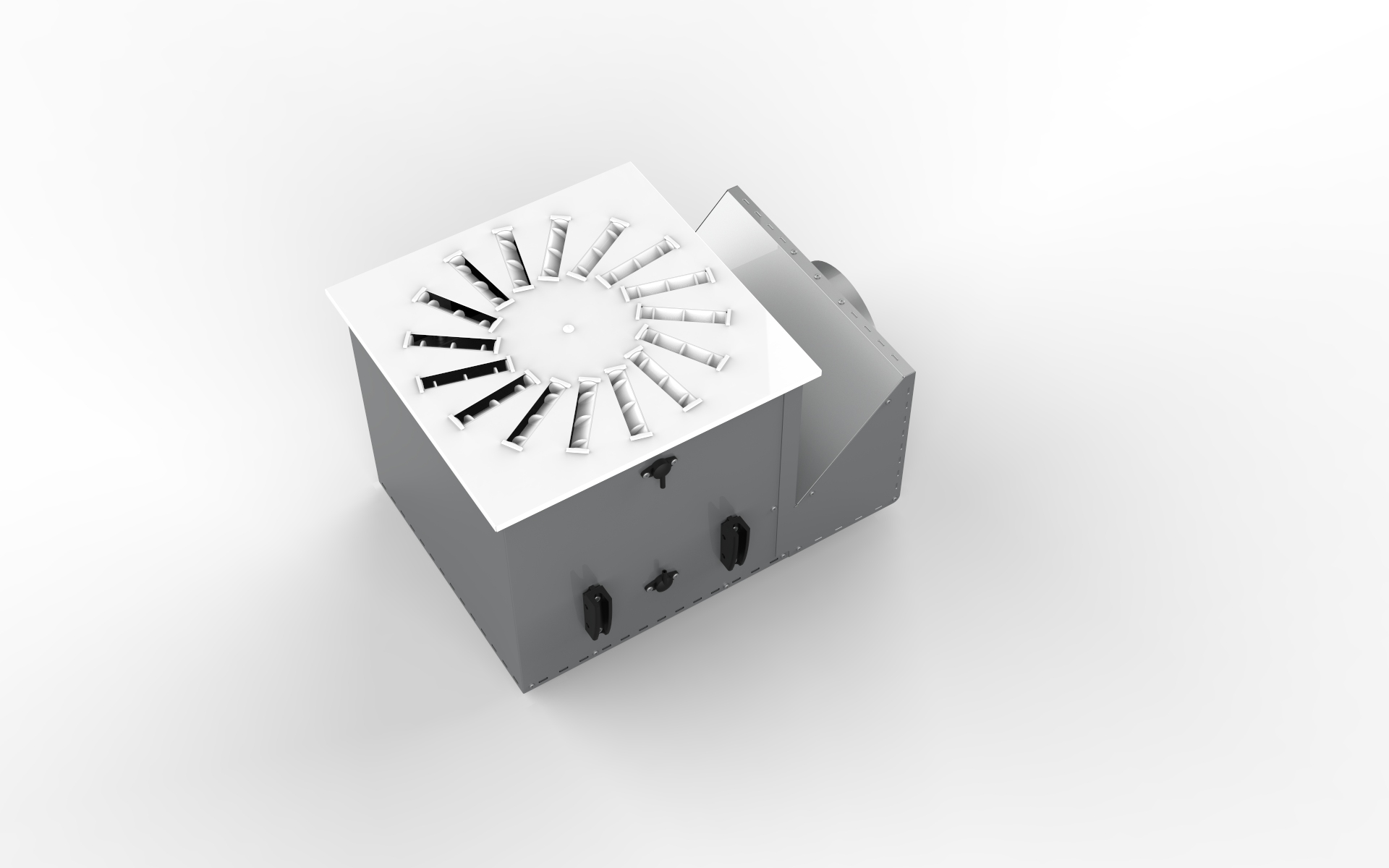

Los elementos principales del difusor son:

Carcasa con conexión de entrada rectangular o circular con conexiones montadas para medir la caída de presión y la concentración de aerosoles
Filtro absoluto HEPA de clase H13 (opcional: F9, E11, H14)*
Superficie de salida: rejilla de ventilación (G1), anemostato de ventilación de cuatro lados (A1), anemostato giratorio (S1), anemostato giratorio con deflectores de aire regulables (S2 y S3), anemostato perforado (P1)

Características del difusor en su versión estándar:

carcasa de chapa galvanizada sin pintar
versiones HR, HS, VR, VS
filtro de clase H13
profundidad del filtro: 69 mm
difusores A1; S1; S2; S3 y P1 pintados en color RAL9010
rejilla de acero G1 pintada en color RAL9010

Los difusores están equipados de serie con conectores para medir la caída de presión y la concentración de aerosoles.

*Características del difusor en versión especial:

filtro de clase F9, E11, H14
válvula de mariposa AD

Tamaño	Dimensiones del filtro	Carcasa						V_max	Tubos de admisión			Peso neto**
		C x D*	K	H		L			Φ D	ExF		HR	HS	VR	VS
		C x D*	HR	HR HS	VR VS	HR	HS		HR VR	HS	VS	HR	HS	VR	VS
	[mm]							[m³/h]	[mm]			[kg]
1/7	235x235x69	270x270	37	285	285	443	315,5	130³	125	270x80	270x270	6	5	4,5	5
2/7	335x335x69	370x370	37	285	285	543	415,5	300^1,4	160	370x80	370x370	8	7	6,5	6,5
3/7	435x435x69	470x470	37	285	285	643	515,5	510^1,5	200	470x80	470x470	10	9	8	8
4/7	457x457x69	492x492	27	325	285	675	537,5	560^1,5	250	490x120	492x492	11,5	10	8,5	8,5
5/7	535x535x69	570x570	27	325	285	753	615,5	770^2,6	250	570x120	570x570	13	11,5	10	9,5
6/7	557x557x69	592x592	27	325	285	775	637,5	840^2,7	250	590x120	592x592	14	12	10,5	10
7/7	610x610x69	645x645	27	325	285	828	690,5	1000^2,7	250	645x120	645x645	15	13	11,5	10,5
8/7	305x610x69	645x340	37	285	285	513	385,5	500	200	645x80	645x340	11	9,5	8,5	8,5

* Wymiar wewnętrzny / ** Bez filtra i płaszczyzny wypływu

1 – V_max dla S1 = 250 m³/h 2 – V_max dla S1 = 700 m³/h 3 – V_max dla S2,S3 = 120 m³/h 4 – V_max dla S2,S3 = 250 m³/h 5 – V_max dla S2,S3 = 400 m³/h 6 – V_max dla S2,S3 = 550 m³/h 7 – V_max dla S2,S3 = 750 m³/h
