BLAST

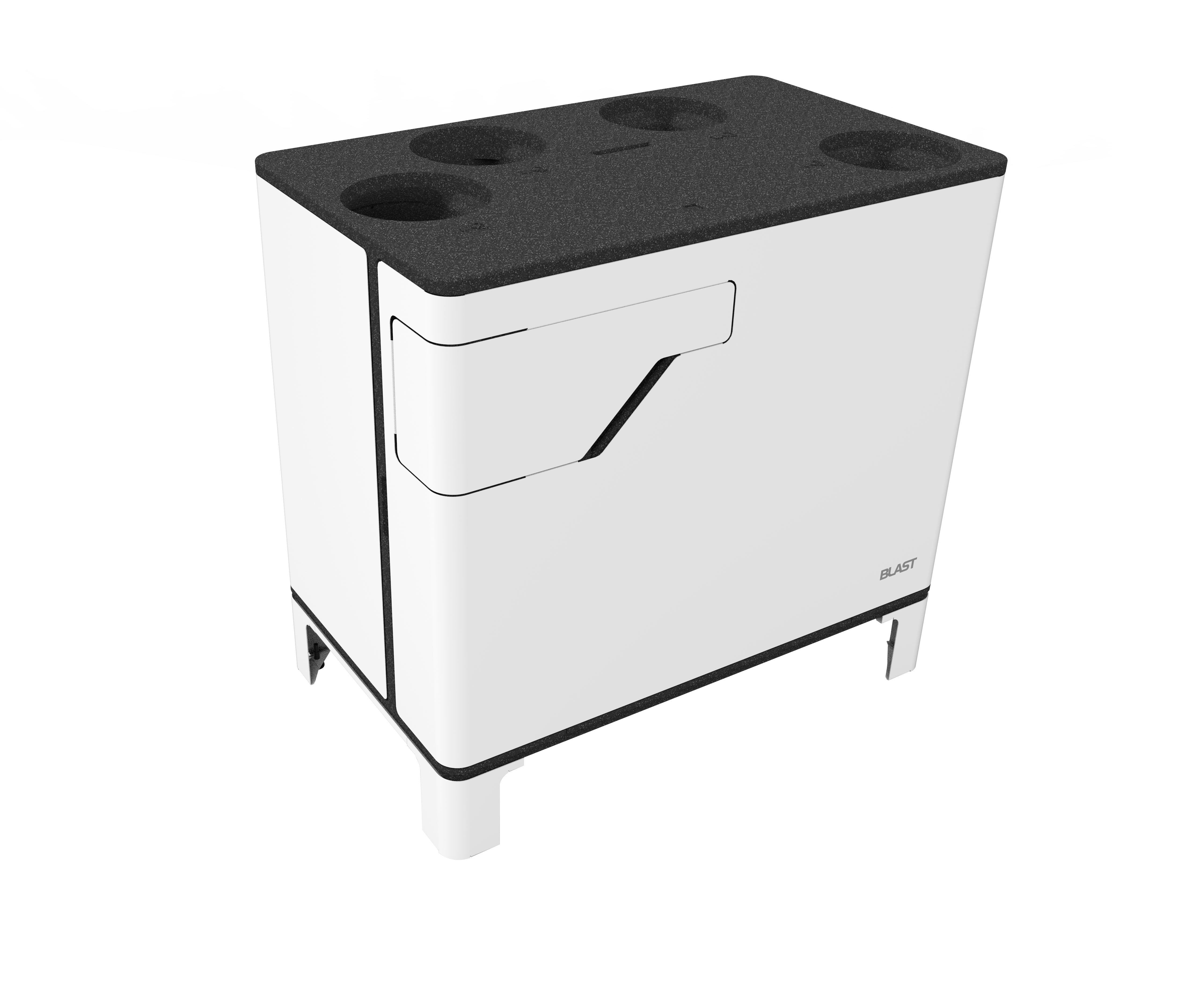

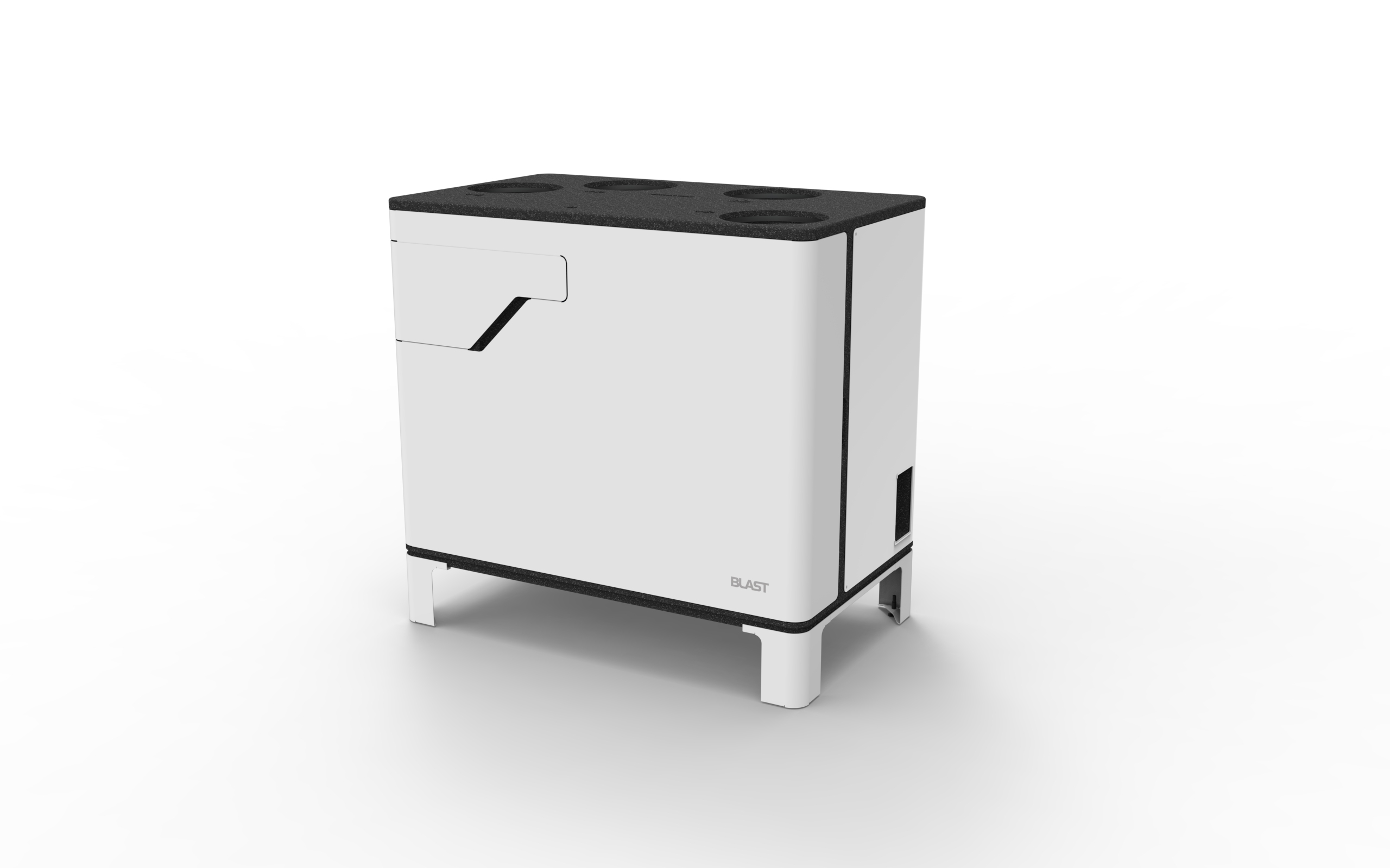

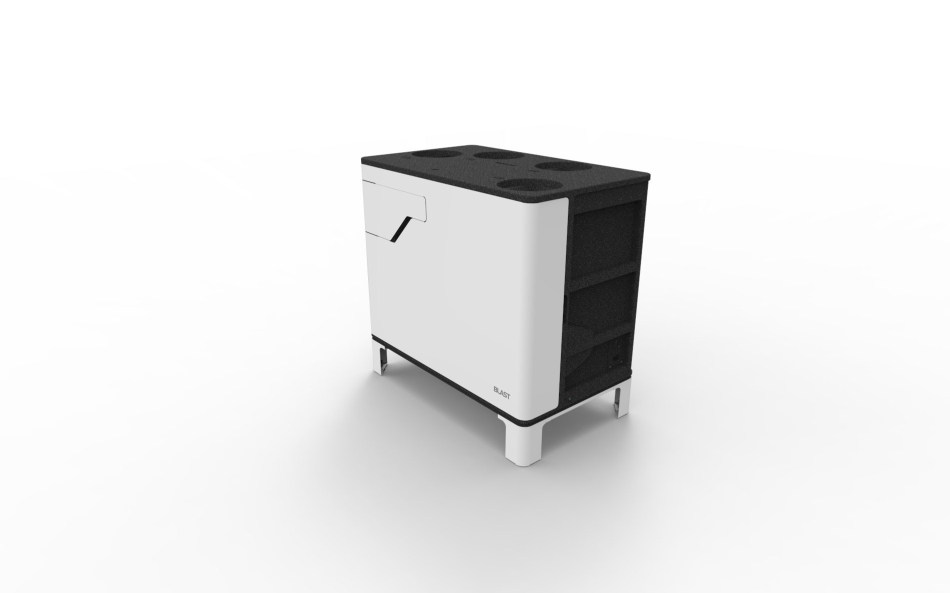

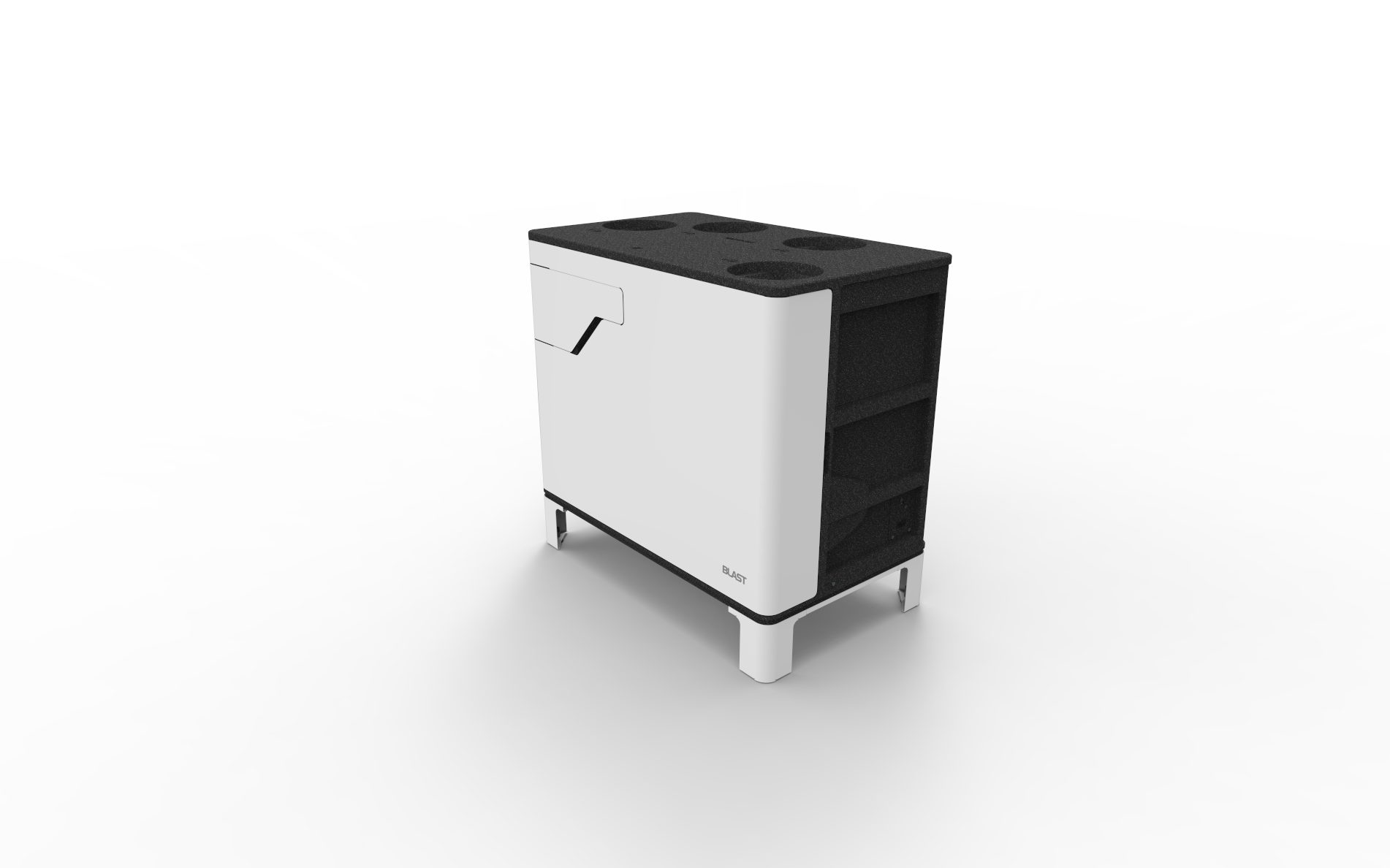

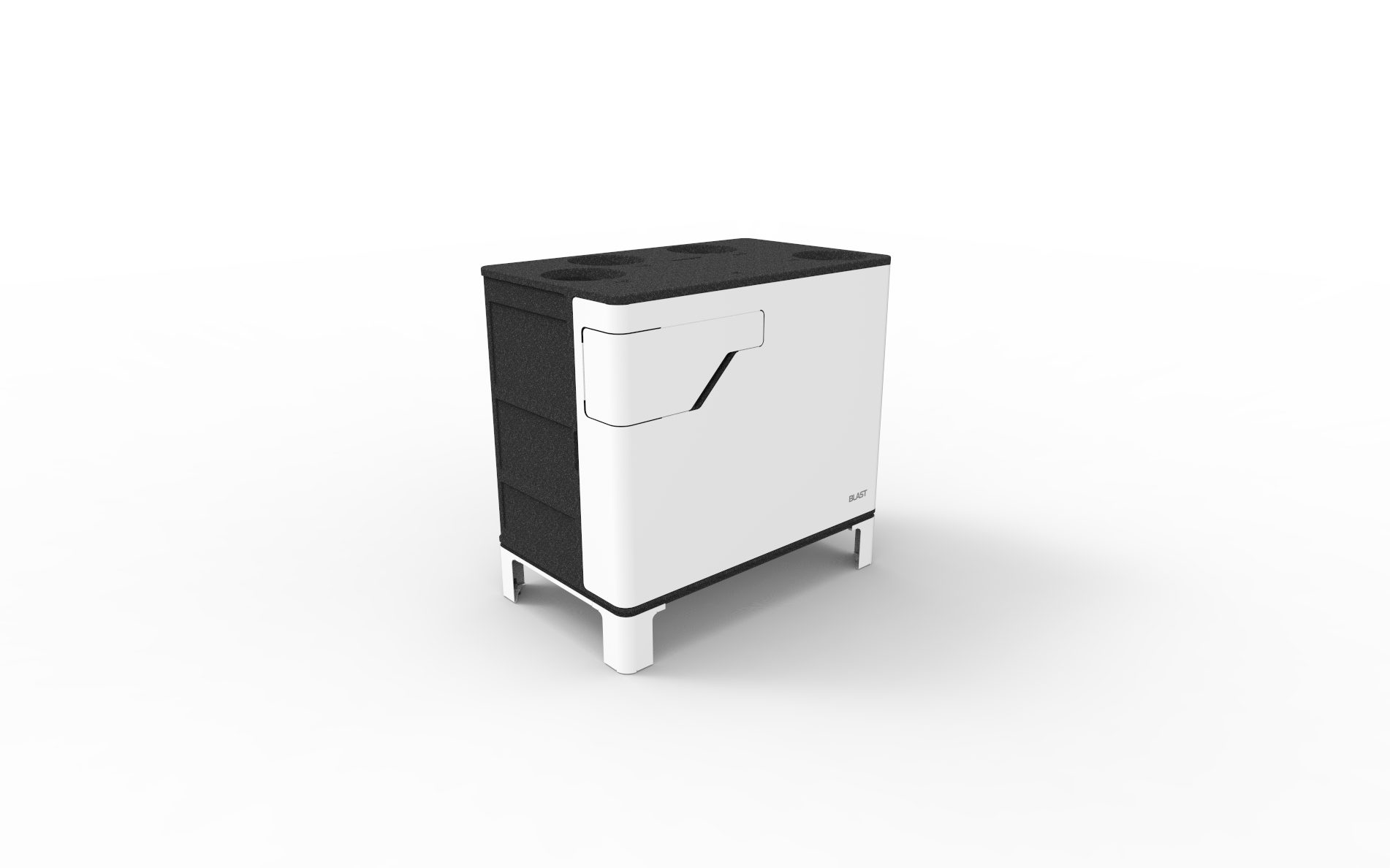

Obudowa urządzenia BLAST jest wykonana na bazie formowanego wtryskowo, spienionego polipropylenu. Zewnętrzną część obudowy stanowi blacha stalowa galwanizowana, powlekana w kolorze RAL 9010.

Specjalnie zaprojektowana konstrukcja centrali, w tym geometria wewnętrzna pozwoliła na:

• uzyskanie bardzo dobrej izolacyjności termicznej
• wyeliminowanie mostków cieplnych
• brak ryzyka kondensacji wilgoci na ściankach urządzenia
• zredukowanie strat ciśnienia w centrali
• uzyskanie bardzo dobrej izolacyjności akustycznej
• zastosowanie czterospadowej, samoczyszczącej tacy ociekowej na skropliny
• estetyczny, nowoczesny wygląd zewnętrzny

Elementy obudowy można w łatwy sposób zdemontować, dzięki czemu jest dostęp do komponentów centrali, co ułatwia bieżącą eksploatację i serwisowanie. Centrala wyposażona jest w konsolę do mocowania ściennego oraz nóżki w wersji Standard. Nóżki w wersji DECOR występują jako opcja.

Zastosowano energooszczędne wentylatory promieniowo-osiowe z bezpośrednim napędem z silnikami EC. Przy zastosowaniu przetwornika ciśnienia (opcja) możliwa jest funkcja utrzymania stałego przepływu objętościowego i masowego niezależnie dla nawiewu i wywiewu.

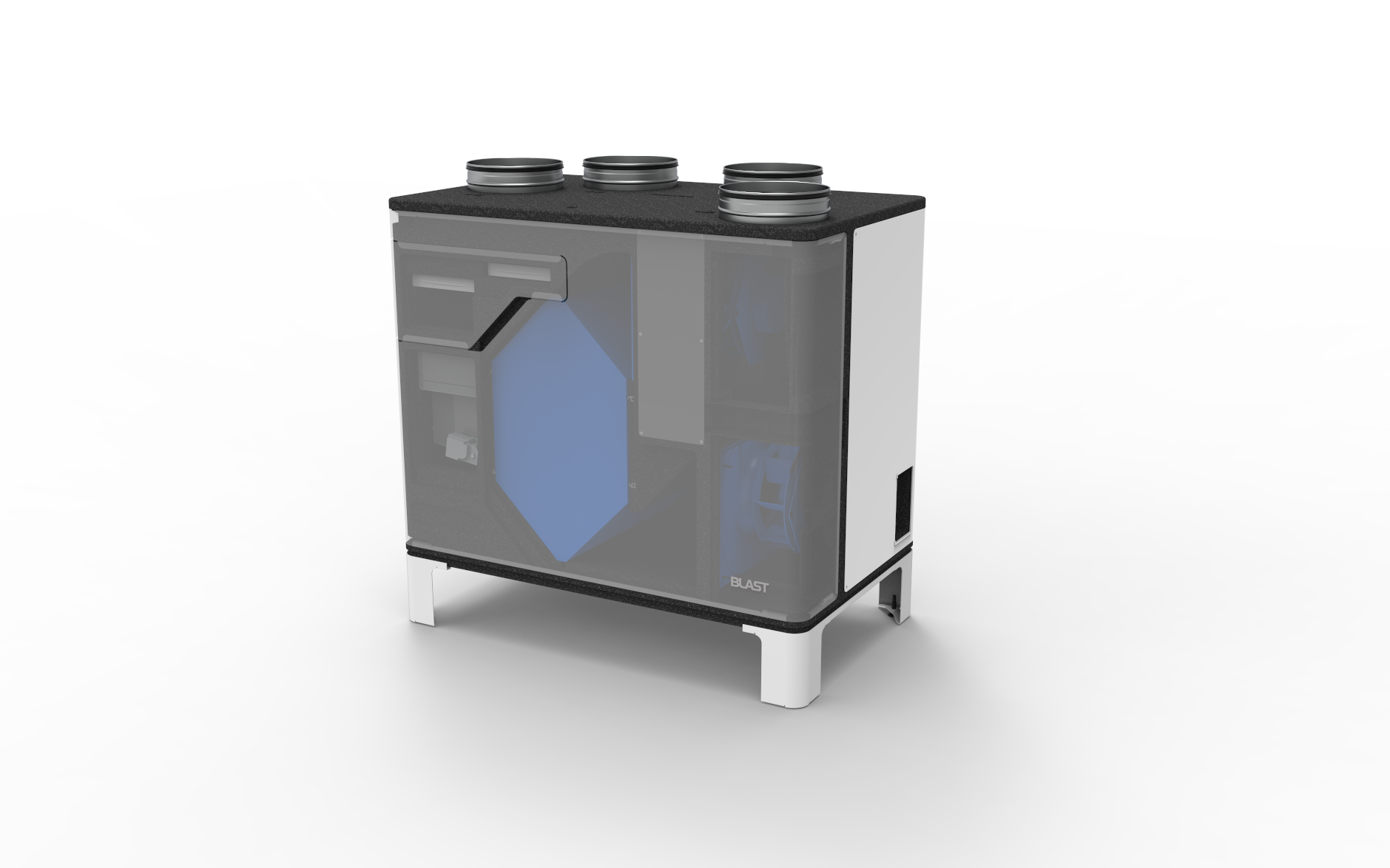

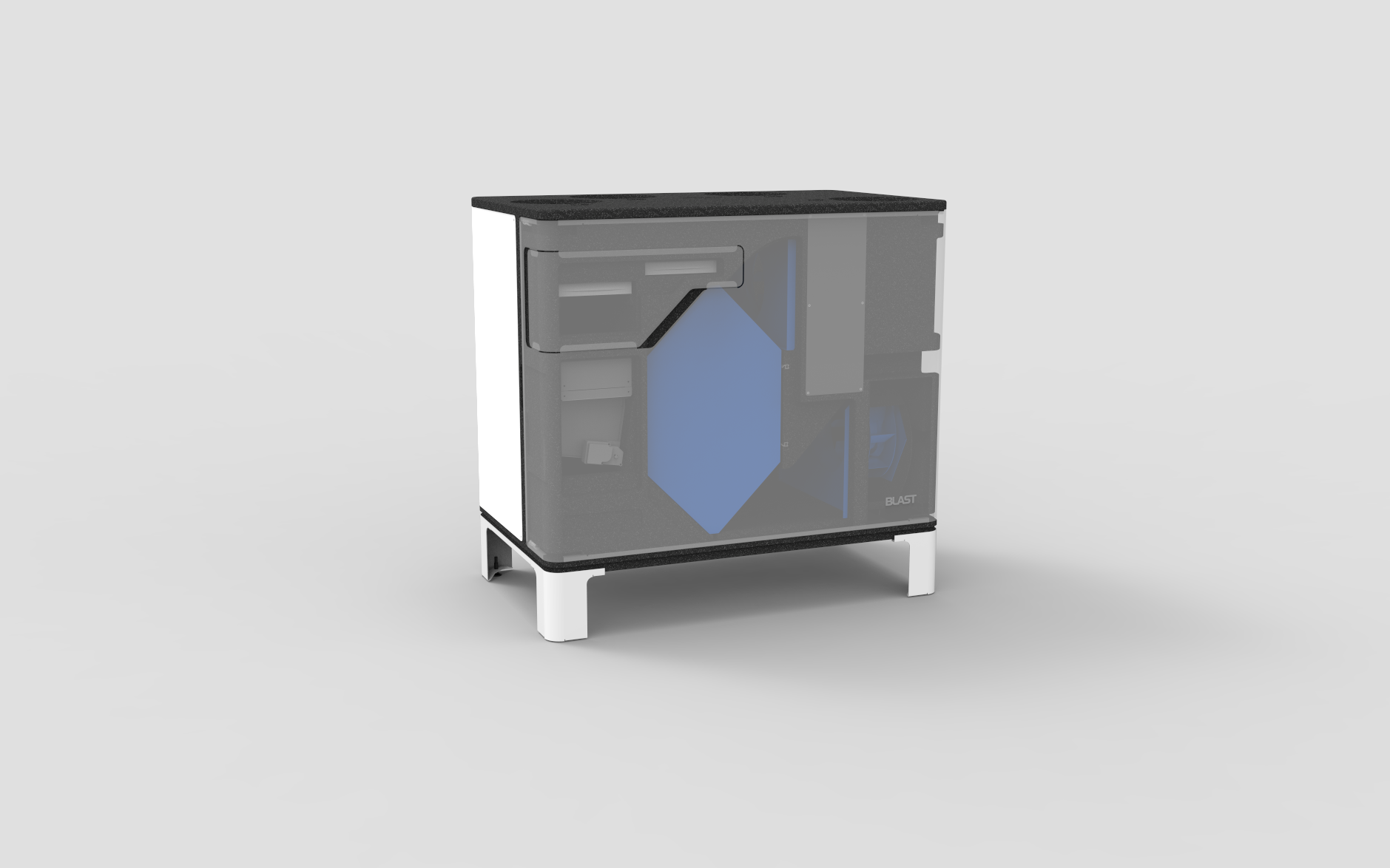

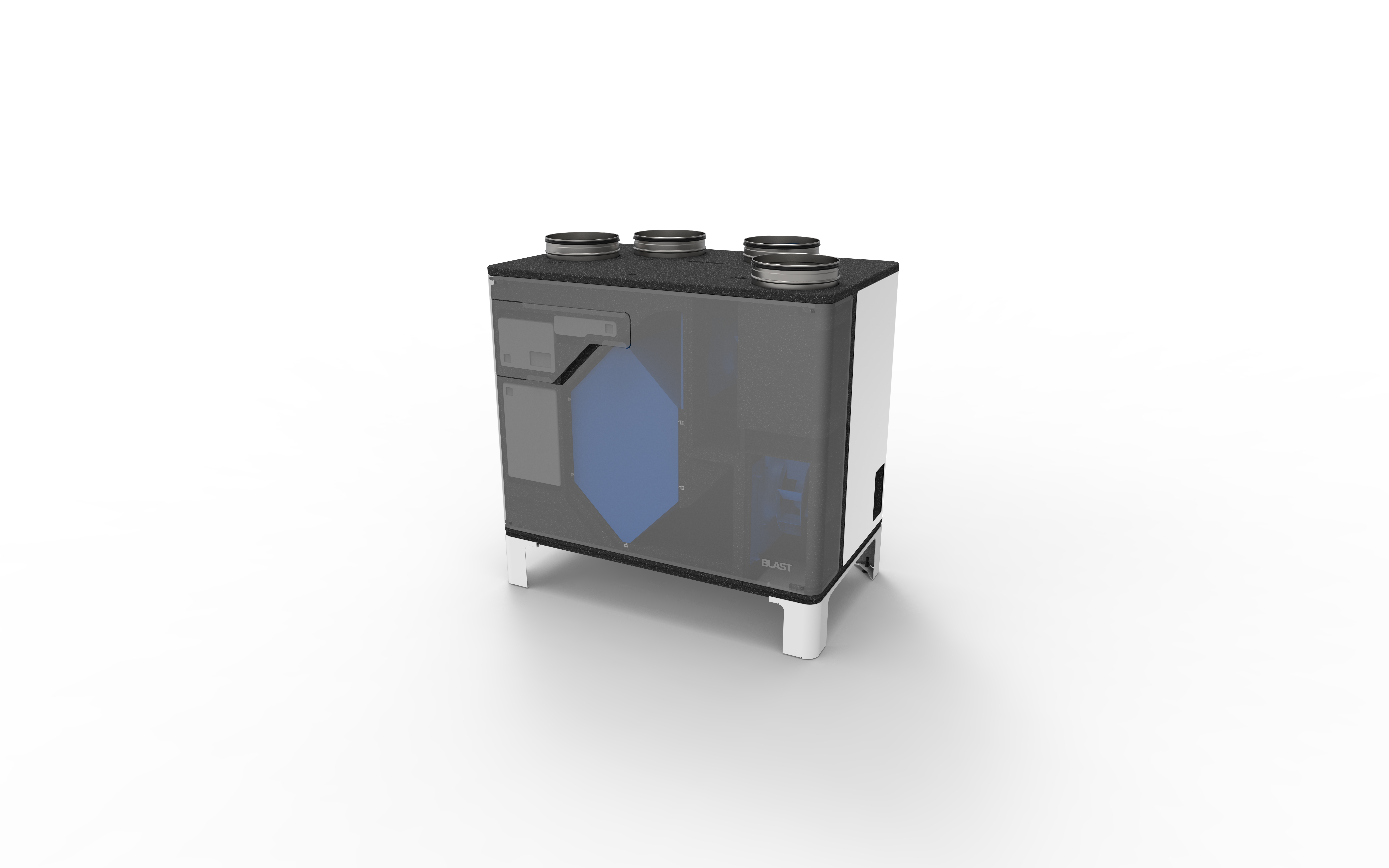

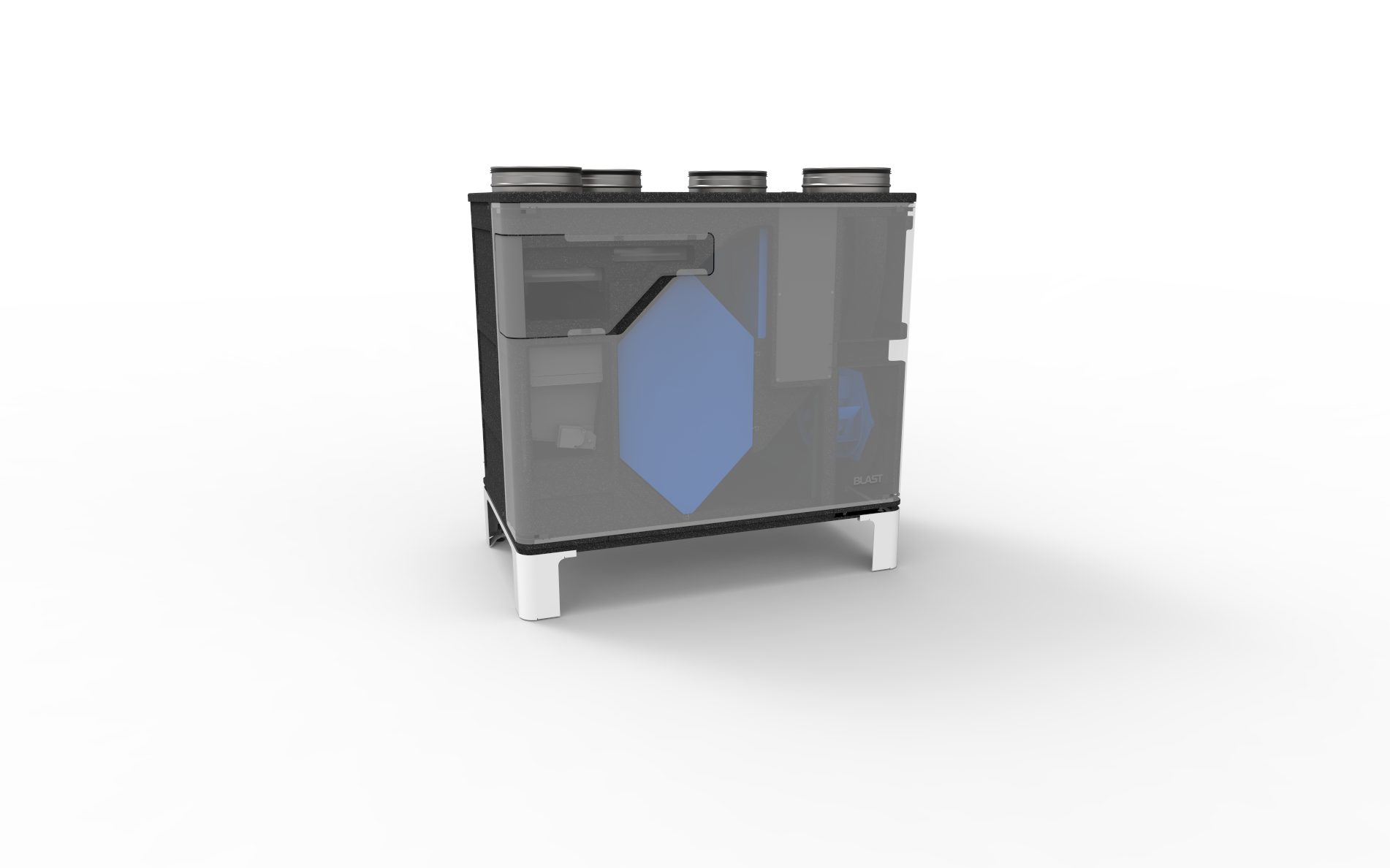

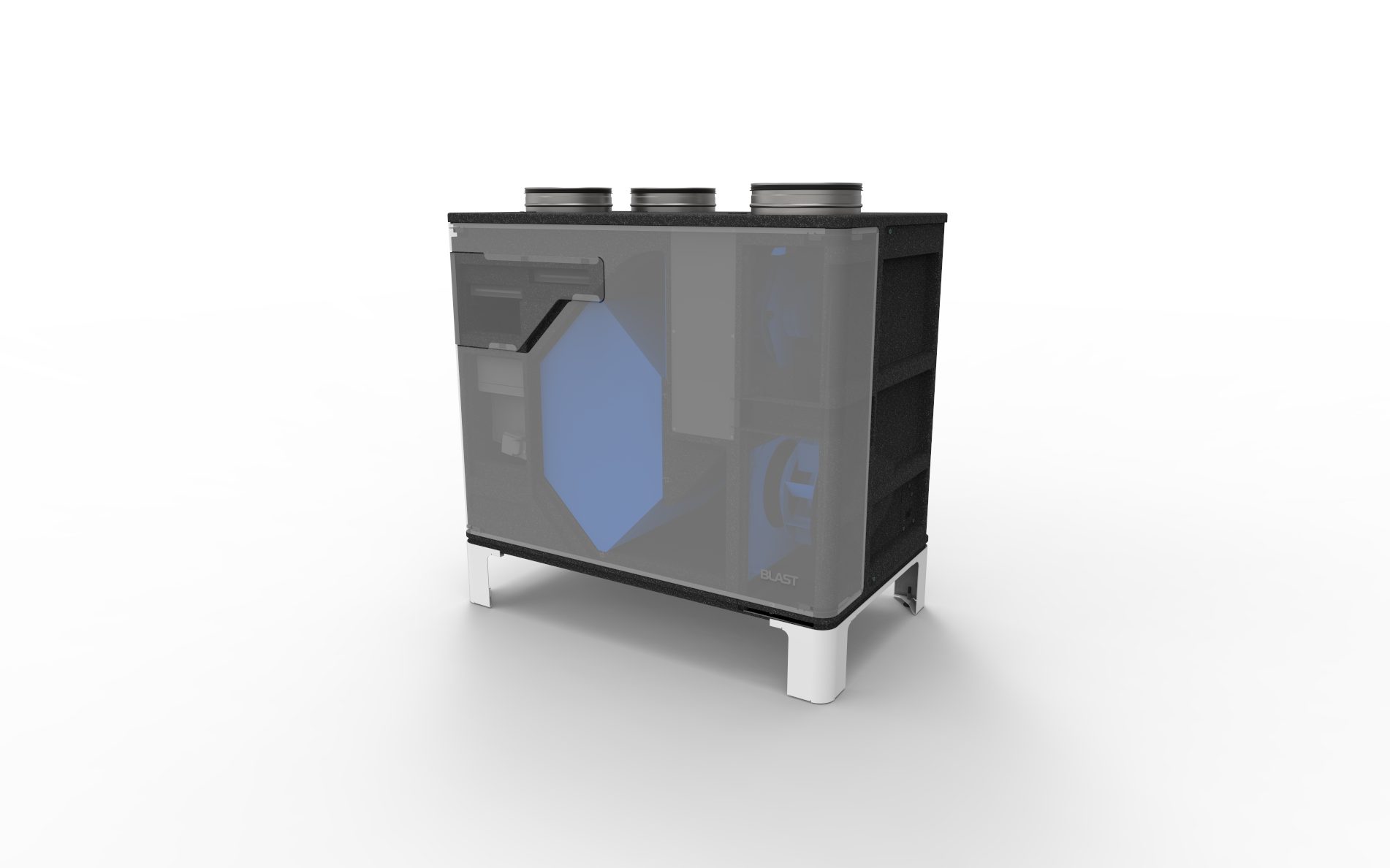

W centrali zastosowano przeciwprądowy aluminiowy wymiennik odzysku z automatycznym pełnym by-passem. Wymiennik cechuje się wysoką sprawnością (do 92%) oraz zwiększoną, w porównaniu do wymienników z tworzywa, wytrzymałością mechaniczną. Skutecznie separuje strumienie powietrza świeżego i wywiewanego. Wymiennik jest przystosowany do łatwego demontażu w celu jego czyszczenia. Spełnia rygorystyczne wymagania higieniczne. Stosowane wymienniki ciepła posiadają certyfikat Eurovent oraz VDI 6022.

Filtry są jednorazowe, wymienne. Dedykowane panele rewizyjne umożliwiają łatwy dostęp do filtrów w celu ich wymiany.

Centrala BLAST standardowo wyposażona jest w filtry klasy ePM₁₀50% (M5). W opcji na nawiewie może być zastosowany filtr ePM₁60% (F7).

Filtry wykonane są w technologii mini-pleat, mają dużą powierzchnię filtracji, niskie opory, zwiększoną chłonność pyłową, tym samym mogą mieć dłuższy czas eksploatacji.

Zastosowany system filtracji skutecznie separuje cząstki stałe będące składnikiem pyłu zawieszonego popularnego smogu.

Centrala BLAST jest wyposażona w nagrzewnicę elektryczną wstępną, która pełni funkcję przeciwzamrożeniową. Moc nagrzewnicy jest sterowana płynnie sygnałem PWM. Uruchomienie nagrzewnicy następuje w momencie wzrostu spadku ciśnienia na wymienniku odzysku. Na każdym etapie pracy wymiennika badane są punkty kontrolne ciśnienia, aby w sytuacji zaszraniania lamel odpowiednio reagować, wysterowując nagrzewnicę elektryczną, odpowiednio do stopnia oszronienia. Zastosowany system odszraniania pozwala na optymalne wykorzystanie pracy i mocy nagrzewnicy, zapobiega możliwości nadmiernego oszronienia wymiennika, co w konsekwencji wpływa na minimalizowanie kosztów zużycia energii.

Centrala standardowo jest wyposażona w bypass, czyli sterowany automatycznie system szczelnych, przeciwbieżnych przepustnic. Rozwiązanie to umożliwia realizację funkcji tzw. free coolingu – darmowego chłodzenia pomieszczeń powietrzem zewnętrznym. Z free coolingu możemy korzystać np. w okresie letnim, kiedy temperatura powietrza w pomieszczeniu jest zbyt wysoka a na zewnątrz panuje przyjemny chłód.

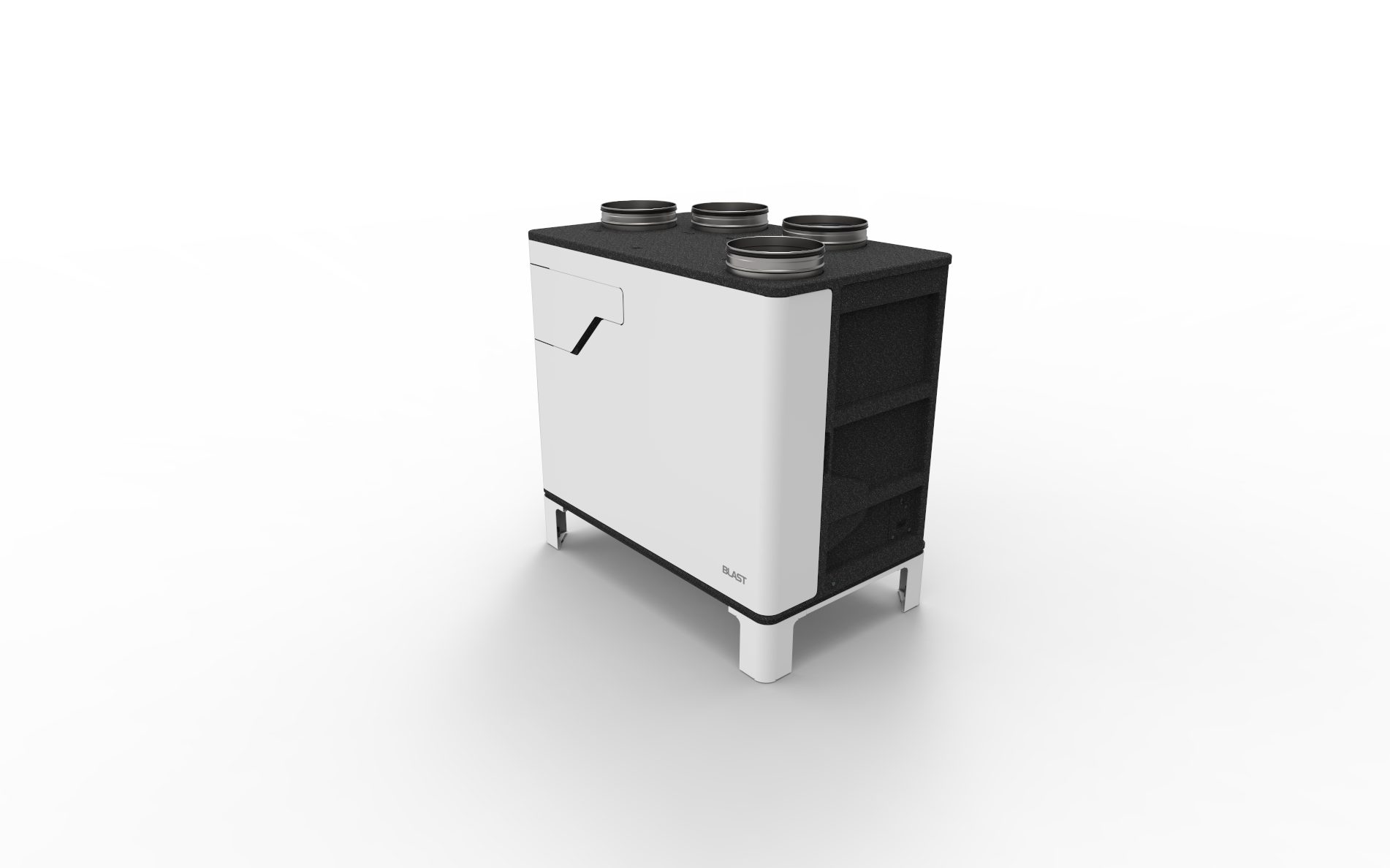

Króćce przyłączeniowe wykonane są z blachy stalowej ocynkowanej z uszczelką gumową o średnicy ø200mm. Stanowią standardowe wyposażenie centrali. Są one dołączone do centrali a sam ich montaż do urządzenia jest wykonywany na tzw. wcisk. Odpowiednio wyprofilowane otwory w centrali oraz zastosowane uszczelki zapewniają szczelne połączenie króćca z centralą.

Centrala BLAST jest przystosowana do podłączenia instalacji wentylacyjnej z wyprowadzeniem króćców do góry lub w sposób ukierunkowany na boki. W celu podłączenie ukierunkowanego, należy we własnym zakresie zastosować odpowiednie kształtki kolanowe z uszczelką.

Centrala BLAST może pracować w pozycji stojącej lub podwieszanej (przyściennej).

Centrala wyposażona jest we wsporniki pozwalające na montaż urządzenia do ściany (przyścienny) oraz standardowe nóżki wsporcze. W opcji można zamówić opracowane przez wzornika nóżki typu „DECOR”. Zalecanym sposobem posadowienia centrali jest montaż podwieszany z wykorzystaniem dedykowanych wsporników.   Do centrali dołączony jest szablon, który ułatwia ten sposób montażu urządzenia.

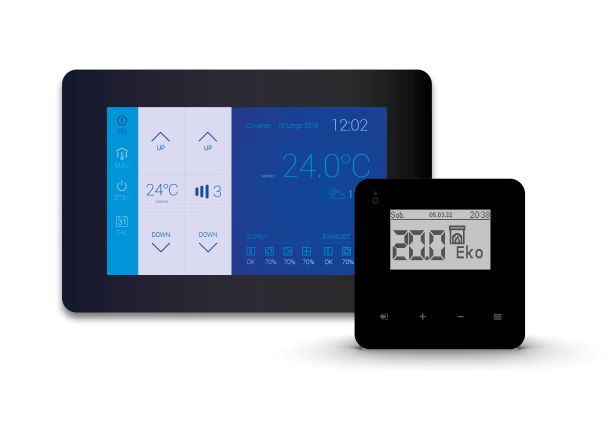

Centrala BLAST jest wyposażona w łatwo dostępny panel podłączeniowy w którym znajduje się gniazdo do wpięcia przewodu zasilającego oraz gniazdo do podłączenia przewodu komunikacyjnego z zadajnikiem sterującym STANDARD lub ADVANCE. Przewód zasilający standardowo ma długość 2m. Z jednej strony jest zakończony wtyczką do bezpośredniego podłączenia do urządzenia, od strony źródła zasilania jest nieuzbrojony.

Przewód komunikacyjny ma długość 2 m, po jednej stronie zakończony jest odizolowanymi żyłami, przygotowanymi w ten sposób do wykonania podłączenia z zadajnikiem, natomiast z drugiej wtyczką RJ-12. Jeżeli istnieje potrzeba montażu zadajnika w większej odległości od urządzenia, to do prawidłowego działania, przewód można wydłużyć maksymalnie do 50 m.

Centrala BLAST dostarczana jest w standardzie plug & play.

Automatyka centrali składa się z płyty głównej sterownika oraz modułu listwy przyłączeniowej, umożliwiającej podłączenie opcjonalnych elementów automatyki. Na potrzeby zasilania elementów rozbudowy automatyki, na płycie modułu listwy przyłączeniowej znajdują się dwa źródła napięcia referencyjnego 230VAC i 24VDC. Lokalizacja modułu listwy przyłączeniowej pozwala na łatwy dostęp serwisowy. Podłączenie, aktywowanie dodatkowych elementów automatyki jest nieskomplikowane wręcz komfortowe. Użytkownik dostaje produkt, który umożliwia rozbudowę centrali rekuperacyjnej (nawet po zainstalowaniu) o dodatkowe elementy bez konieczności wymiany płytek, zadajnika czy aplikacji.
