Przeznaczenie i budowa kratek DWB

Kratki DWB stosowane są w nawiewach i wywiewach sufitowych, gdzie ze względu na sposób nawiewu/wywiewu dzielimy je na:

  • Typ A1 – nawiewniki do nawiewu poziomego w pomieszczeniach o wysokości 2,6÷4,0 m. Zalecana różnica temperatury powietrza nawiewanego w stosunku do temperatury pomieszczenia to ±10 K. Stosowane są również jako wywiewniki w instalacji wywiewnej.
  • Typ P1 – Wywiewniki perforowane stosowane w pomieszczeniach o wysokości 2,6÷4,0 m. Stosowane są również jako nawiewniki do nawiewu pionowego.
  • Typ S1, S2, S3 – nawiewniki do nawiewu wirowego w pomieszczeniach o wysokości 2,6÷4,0 m. Zalecana różnica temperatury powietrza nawiewanego w stosunku do temperatury pomieszczenia to ±10 K. Cechą charakterystyczną tych nawiewników jest wysoki stopień indukcji powodowany wirowym wypływem powietrza, co daje efekt szybkiego wyrównania temperatury w pomieszczeniu. Stosowane są również jako wywiewniki w instalacji wywiewnej.
  • Typ SLR1 – nawiewniki do nawiewu wirowego poziomego i wirowego pionowego dla pomieszczeń o wysokości 3,0÷10,0 m. Cechą charakterystyczną tych nawiewników jest wysoki stopień indukcji, powodowany wirowym wypływem strumienia powietrza ukierunkowanego w przestrzeń podsufitową lub ku dołowi. Wypływ taki jest ustalany dzięki możliwości nastawy kąta położenia łopatek.

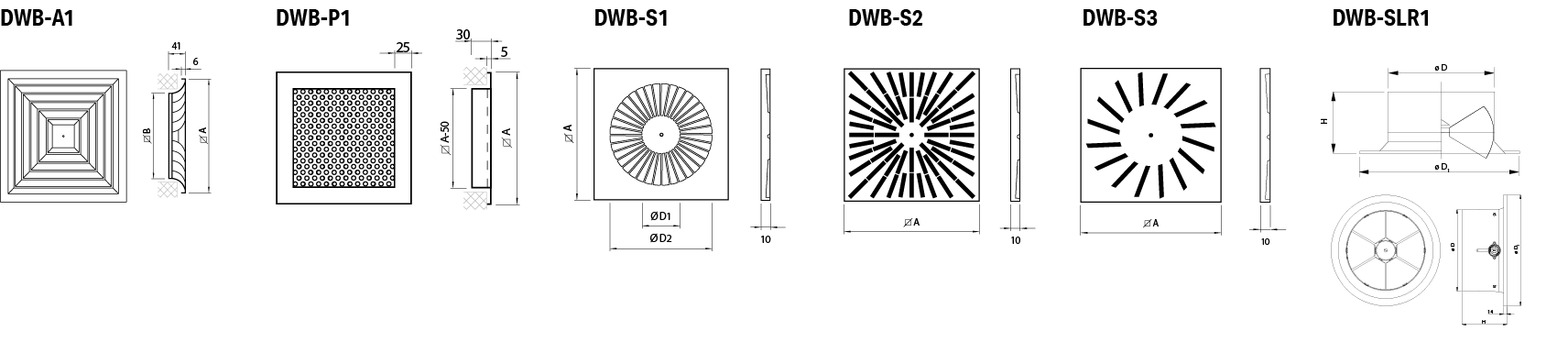

Informacje dodatkowe

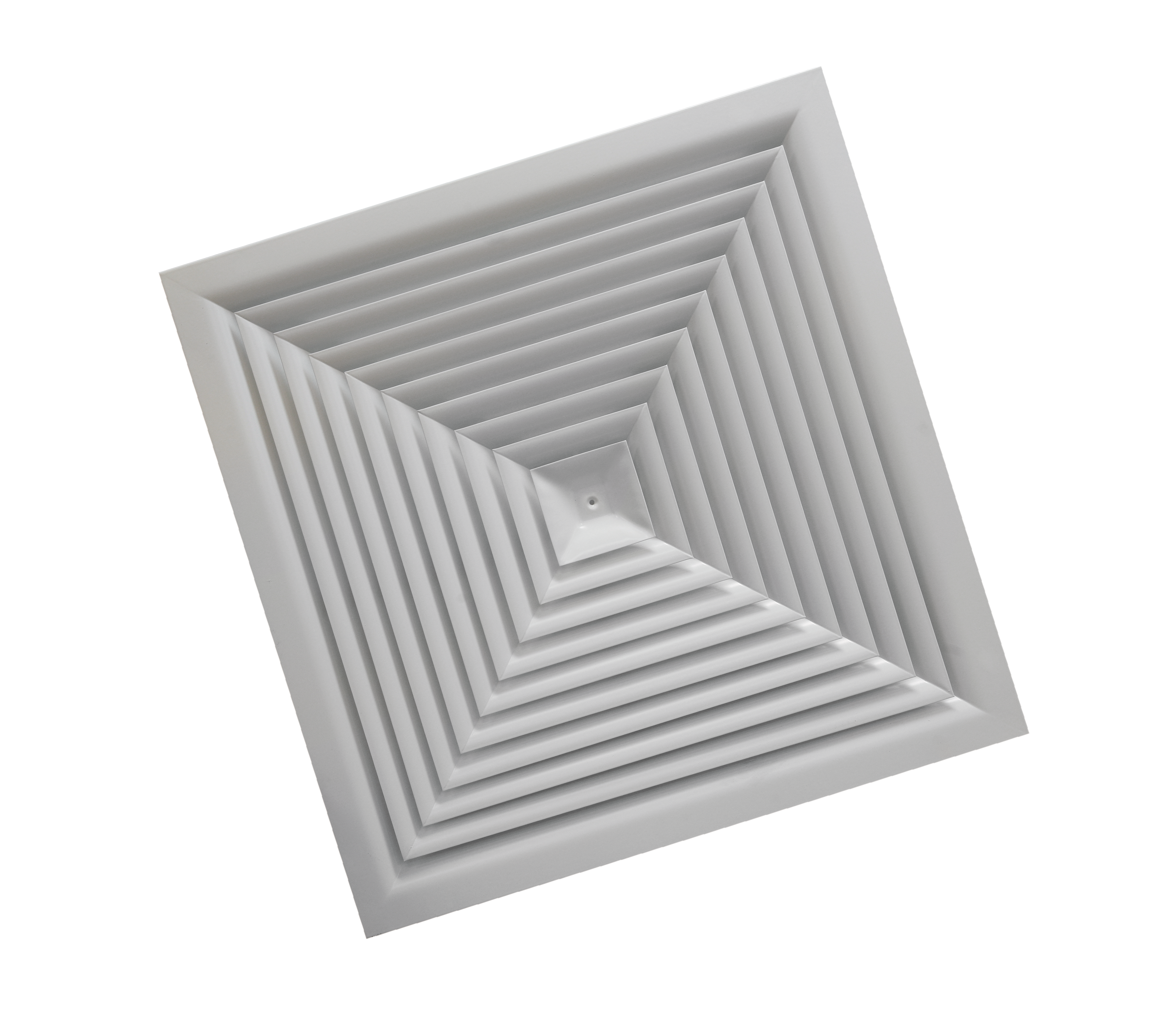

Budowa DWB-A1

  • Ramka czołowa oraz kierownice ukształtowane w formie dyfuzora, wykonane z walcowanych profili z blachy. Osadzenie kierownic na stałe w ramce zewnętrznej.
    Wykończenie powierzchni: powłoka lakiernicza proszkowa biała RAL 9010. Montaż: w skrzynkach rozprężnych i w sufitach podwieszanych. Mocowanie za pomocą śruby centralnej.

Budowa DWB-P1

  • Ramka czołowa wykonana z walcowanych profili z blachy stalowej, wypełnienie z blachy perforowanej. Wykończenie powierzchni: powłoka lakiernicza proszkowa biała RAL 9010.
    Anemostaty wyciągowe o powierzchni czynnej 30% (perforacja Ø 6 mm). Montaż: w skrzynkach rozprężnych i w sufitach podwieszanych. Mocowanie za pomocą śruby centralnej.

Budowa DWB-S1

  • Panel stalowy z wytłoczonymi stałymi kierownicami oferowany w dwóch średnicach nawiewu Ø 350 oraz Ø 540 w panelu kwadratowym. Wykończenie powierzchni: powłoka lakiernicza proszkowa biała RAL 9010. Montaż: w skrzynkach rozprężnych i w sufitach podwieszanych. Mocowanie za pomocą śruby centralnej.

Budowa DWB-S2

  • Panel stalowy z przestawnymi kierownicami z tworzywa (kolor biały), umożliwiającymi ukierunkowanie strumienia powietrza. Wykończenie powierzchni: powłoka lakiernicza proszkowa biała RAL 9010. Montaż: w skrzynkach rozprężnych i w sufitach podwieszanych. Mocowanie za pomocą śruby centralnej.

Budowa DWB-S3

  • Panel stalowy z przestawnymi kierownicami z tworzywa (kolor biały) umożliwiającymi ukierunkowanie strumienia powietrza. Wykończenie powierzchni: powłoka lakiernicza proszkowa biała RAL 9010. Montaż: w skrzynkach rozprężnych i w sufitach podwieszanych. Mocowanie za pomocą śruby centralnej.

Budowa DWB-SLR1

  • Nawiewniki DWB-SLR1 standardowo są wyposażone w zintegrowany układ kierownic z ręczną nastawą (za pomocą siłownika – opcja). Korpus nawiewnika wykonany z profili stalowych. Całość jest lakierowana proszkowo na kolor biały RAL9010. Wykończenie powierzchni: powłoka lakiernicza proszkowa biła RAL 9010. Montaż: w skrzynkach rozprężnych lub przewodach wentylacyjnych za pomocą wkrętów.
