EVO-H MRH

Moduły recyrkulacyjne higieniczne

Szkielet

Technologia bezszkieletowa

Obudowa

Wykonana z blachy stalowej nierdzewnej 0,7 mm w kształt litery U
Grubość obudowy 25 mm
Wypełnienie wełną mineralną niepalną klasy A2-S1
Pokrywy inspekcyjne, wyposażone w uchwyty, mocowane do obudowy na zamki
Uszczelnienie pokrywa-obudowa płaską uszczelką

Rama nośna

Rama gięta z blachy stalowej nierdzewnej
Wysokość 80 mm

Tace ociekowe

Nie występują

Prowadnice

Wykonane z blachy stalowej nierdzewnej

Przepustnice

Nie występują (jedynie jako element sieci powietrznej, przepustnica szczelna 4 klasy)

Króćce elastyczne

Króciec elastyczny z profilami przyłączy kanałowych

Inne wyposażenie

Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia, montowane na obudowie modułu
Kratka higieniczna na wlocie do urządzenia. Uwaga: Istnieje możliwość wykonania Modułu Recyrkulacyjnego EVO-H MRH w technologii central higienicznych EVO-H, w przypadku urządzeń montowanych poza pomieszczeniem sali operacyjnej, w której następuje oczyszczanie powietrza.

Filtr wtórny

Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C

Zespół wentylatorowy

Funkcja i zastosowanie

Zastosowanie

Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia

Rodzaje

Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu

Konstrukcja

Wentylatory z silnikami AC

Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali\
Napęd bezpośredni – wirnik montowany na wale silnika
Silnik jednobiegowy zgodny z normą IEC
Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne

Wentylatory z silnikami EC

Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
Napęd bezpośredni – wirnik montowany na wale silnika
Silnik jednobiegowy zgodny z normą IEC
Silnik z zabudowanym sterowaniem i zasilaniem

Wentylatory z silnikami AC

(EVO-M wykonanie morskie)
Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
Napęd pasowy
Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
Silnik zamontowany na regulowanej podstawie
Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową

Parametry

Wentylatory z silnikami AC

Napięcie zasilające: 3x400 V / 50 Hz
Moc znamionowa: 0,75 kW ÷ 15 kW
Zabezpieczenie typu PTC
Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
Stopień ochrony: IP55
Klasa sprawności: IE2 / IE3
Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
Min. / maks. temperatura pracy: -30°C / 55°C

Wentylatory z silnikami EC

Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
Moc znamionowa: 0,5 kW ÷ 11,9 kW
Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
Żywotność łożysk: L10 = 20000h / L50 = 100000 h
Stopień ochrony: IP54 / IP55
Klasa sprawności: powyżej IE3
Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
Otwarty protokół standardu RS485 MODBUS-RTU
Min. / maks. temperatura pracy: -25°C / 60°C

Wentylatory z silnikami AC

(EVO-M wykonanie morskie)
Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Moc znamionowa: 0,75 kW ÷ 22,5 kW
Zabezpieczenie typu PTC
Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
Stopień ochrony: IP55
Klasa sprawności: IE2
Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
Min. / maks. temperatura pracy: -30°C / 55°C

ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

Maks. temperatura °C	30	35	40	45	50	55	60
P/PN %	105	102	100	97	93	87	82

Tłumik

Funkcja i zastosowanie

Zastosowanie

Redukcja hałasu emitowanego do instalacji powietrznej

Rodzaje

SLC_STD (standardowy)
SLC_HEFF (wyższa skuteczność)

Konstrukcja

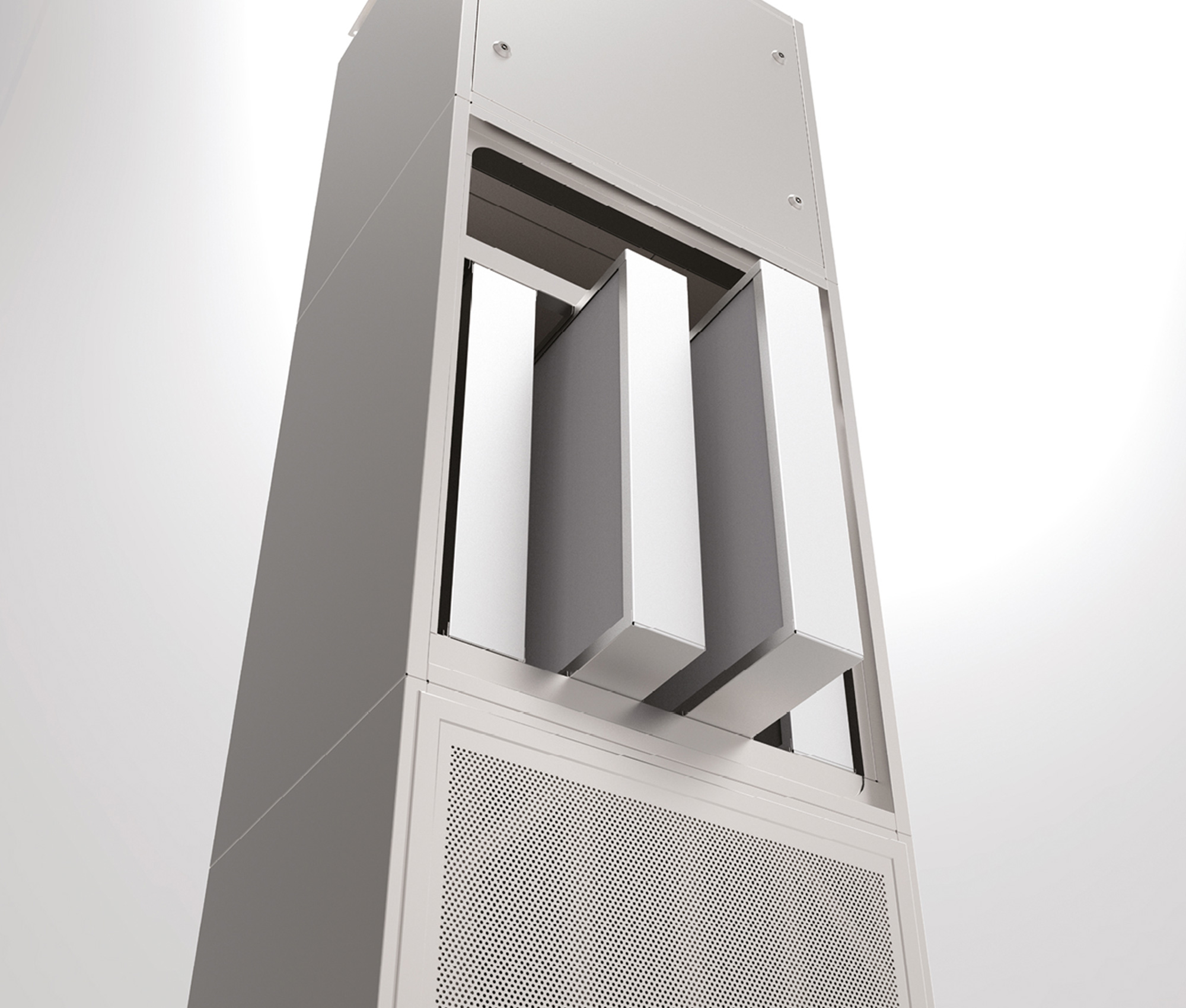

Wkłady tłumiące o grubości 100 mm lub 200 mm, wypełnienie z niepalnej wełny mineralnej o klasie odporności ogniowej A1
Powierzchnia płyty izolacyjnej pokryta welonem szklanym
Mata izolacyjna zabudowana ramką z blachy galwanizowanej lub dodatkowo pokrytej poliestrem (EVO-H)

Parametry

Maks. prędkość powietrza: v = 4,5 m/s

Akcesoria

Dach / czerpnia / wyrzutnia

Dla central w wersji zewnętrznej dostarczany jest dach oraz element czerpni i wyrzutni
Dla central w wersji zewnętrznej możliwy jest montaż elementów systemu odprowadzania wody po stronie nie obsługowej urządzeń

Drzwi / zamki / uchwyty

Łatwe w użyciu zamki drzwi serwisowych oraz uchwyty paneli rewizyjnych umożliwiają prawidłową i bezpieczną konserwację urządzeń

Okna inspekcyjne

Okna inspekcyjne o średnicy 200 mm pozwalają na obserwację wnętrza podczas pracy urządzeń.
Dla wykonań zewnętrznych możliwość zainstalowania elementów zaciemniających

Wewnętrzne oświetlenie

Oświetlenie zamontowane w wymaganych sekcjach umożliwia obserwację wnętrza centrali przez okno inspekcyjne
Włącznik oświetlenia zamontowany na zewnątrz urządzenia

Filtr wtórny

Zespół wentylatorowy

Tłumik

Zakłady opieki zdrowotnej

Przemysł farmaceutyczny

Przemysł elektroniczny, optyczny

Laboratoria

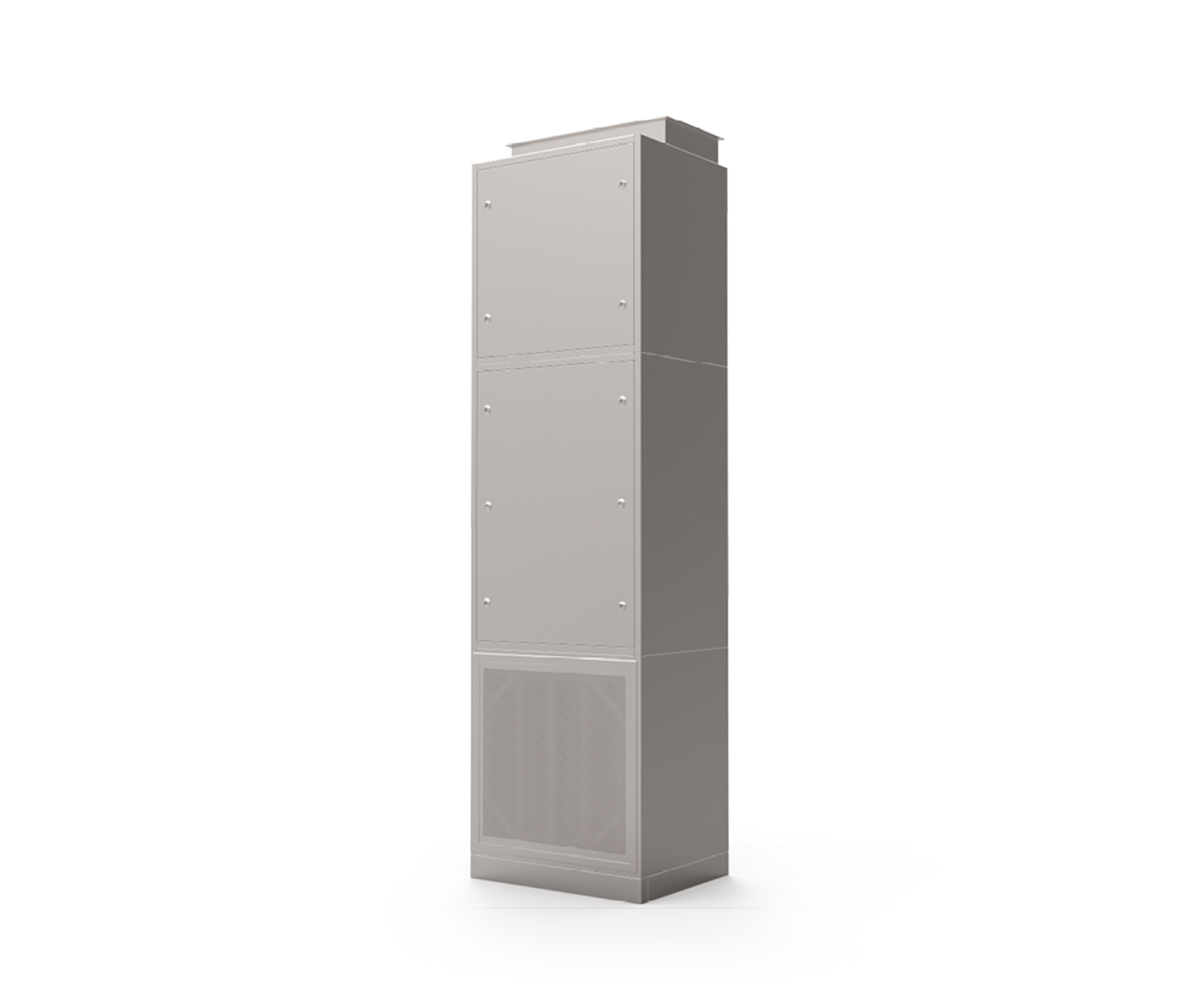

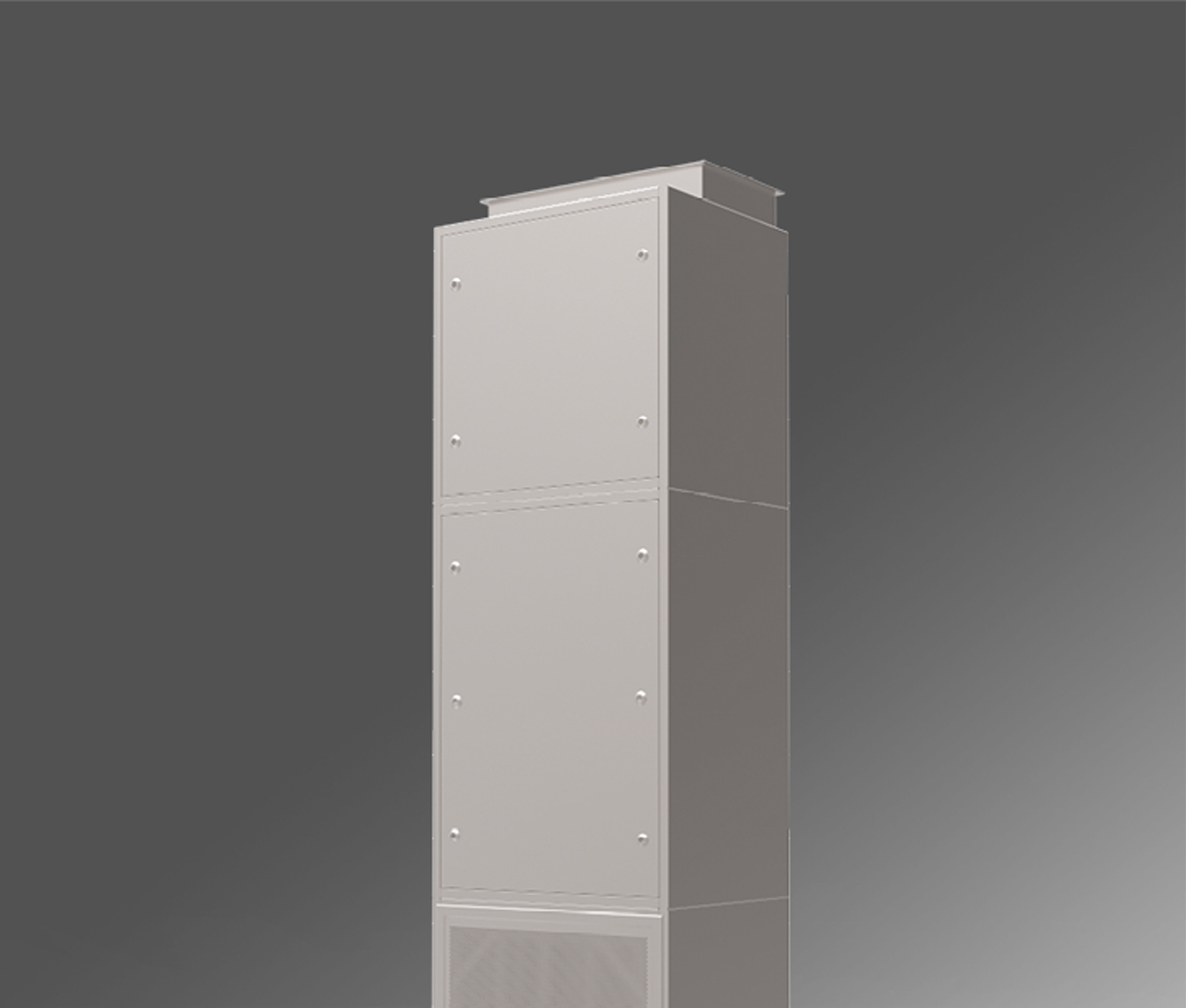

Moduły recyrkulacyjne EVO-H MRH przeznaczone są do oczyszczania powietrza recyrkulacyjnego na sali operacyjnej oraz w innych pomieszczeniach o wysokich wymaganiach higienicznych. Ze względu zwiększoną wymaganą ilość powietrza, które dostarczane jest do klimatyzowanego czystego pomieszczenia, zastosowanie modułu pozwala na zmniejszenie wielkości systemu AHU sali operacyjnej (w tym centrali klimatyzacyjnej) oraz kosztów eksploatacji. Urządzenia montowane są na sali operacyjnej lub w przyległych pomieszczeniach bloku operacyjnego, w których występuje również oczyszczanie powietrza. Moduły współpracują ze stropem laminarnym NSL wyposażonym w króćce przyłączeniowe poprzez dodatkowy kanał powietrzny. Moduły recyrkulacyjne produkowane są w dwóch wielkościach. Urządzenia posiadają dwie opcje montażu króćca nawiewu: do góry i od czoła. Do wymuszenia przepływu powietrza zastosowano wentylator promieniowy z łopatkami zakrzywionymi do przodu, dwustronnie ssący, z bezpośrednim napędem z silnikiem EC. Kulisy tłumika wykonane są w wersji higienicznej, łatwo demontowane z obudowy modułu. Do oczyszczania powietrza stosuje się filtry kompaktowe klasy F7 lub F9 (wg PN-EN 779) lub odpowiednik wg normy PN-EN ISO-16890:2017. Na wlocie do sekcji filtracji montowana jest kratka wywiewna higieniczna typu GWB-G5.

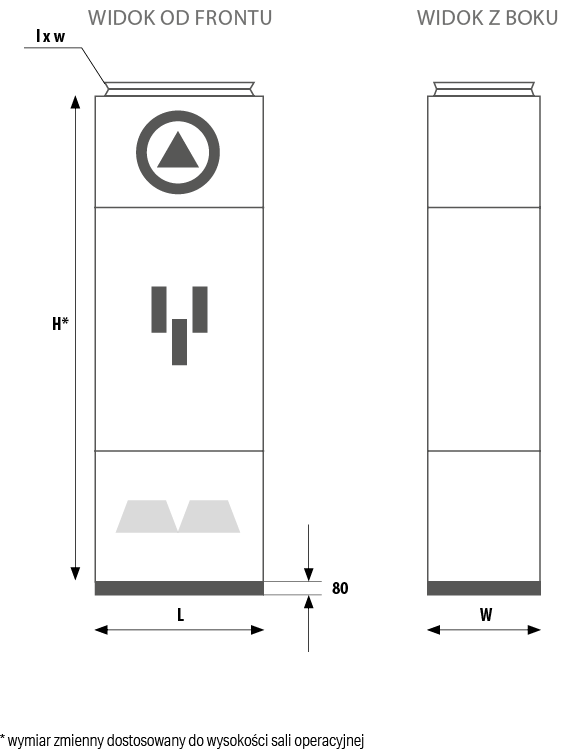

EVO-H MRH	MRH01	MRH02
H [mm]*	2 450÷2 900*	2 450÷2 900*
L [mm]	700	1 000
W [mm]	550	550
Moc elektryczna wentylatora [W] / Prąd [A] / Napięcie [V]	500/2,2/1x230V	940/1,6/3x400V
Wymiar przyłącza l x w [mm]	650x335	950x335
Masa [kg]	150	210
