ProduktyCentrale kompaktoweEVO-RXPoznaj technologię Klimor EVO

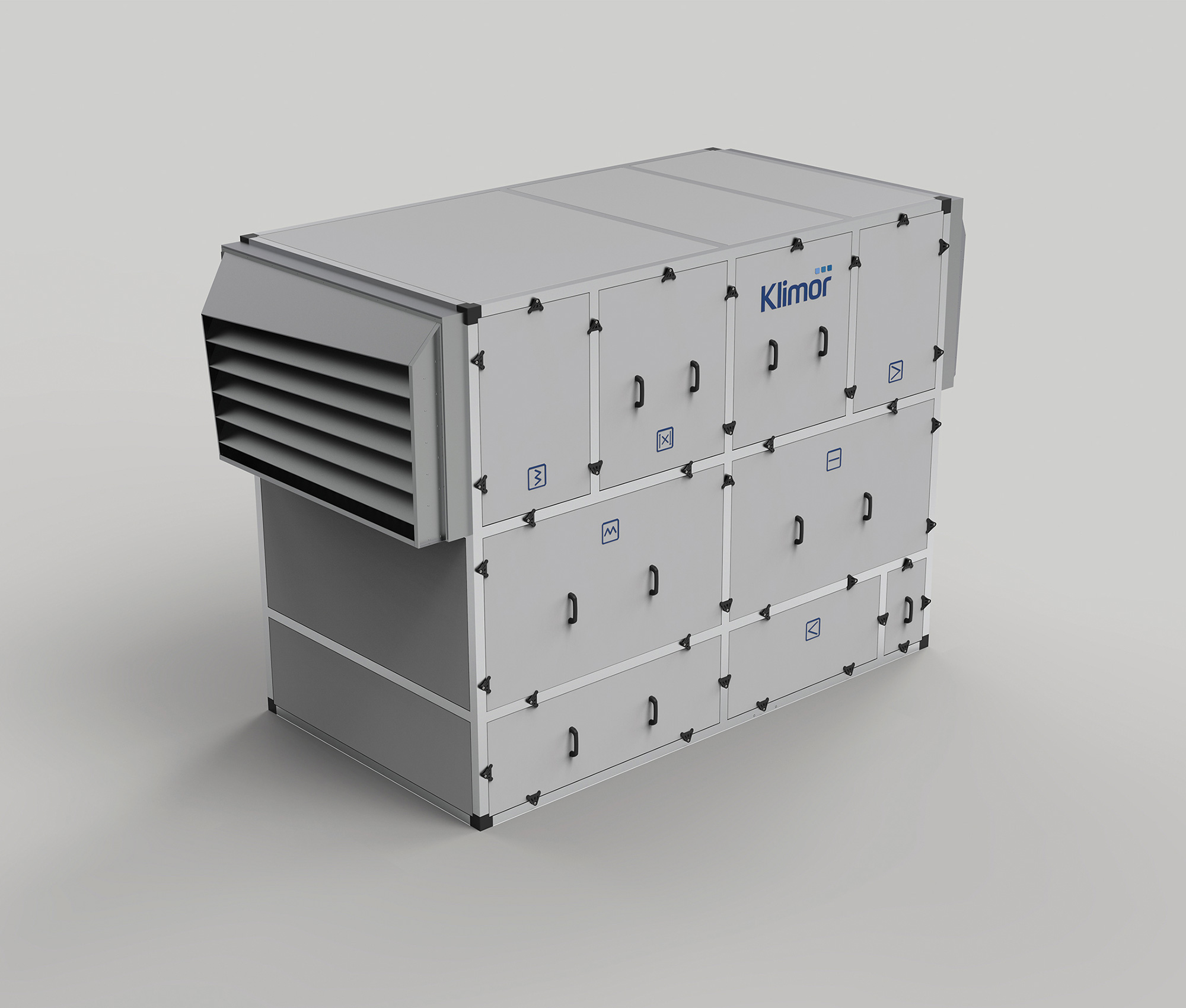

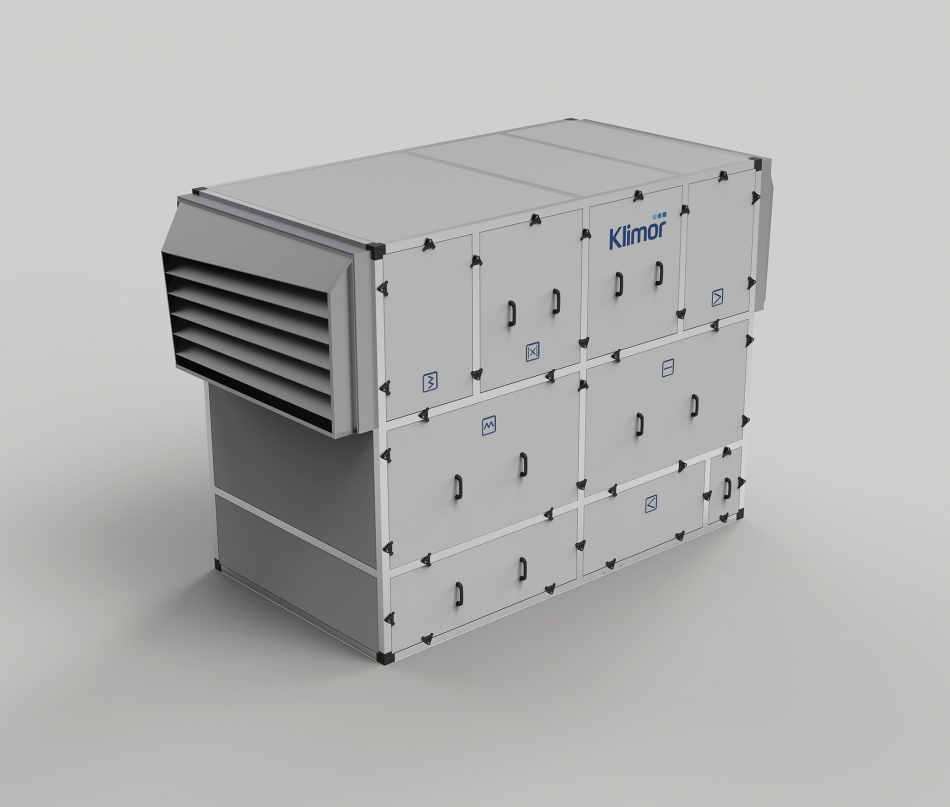

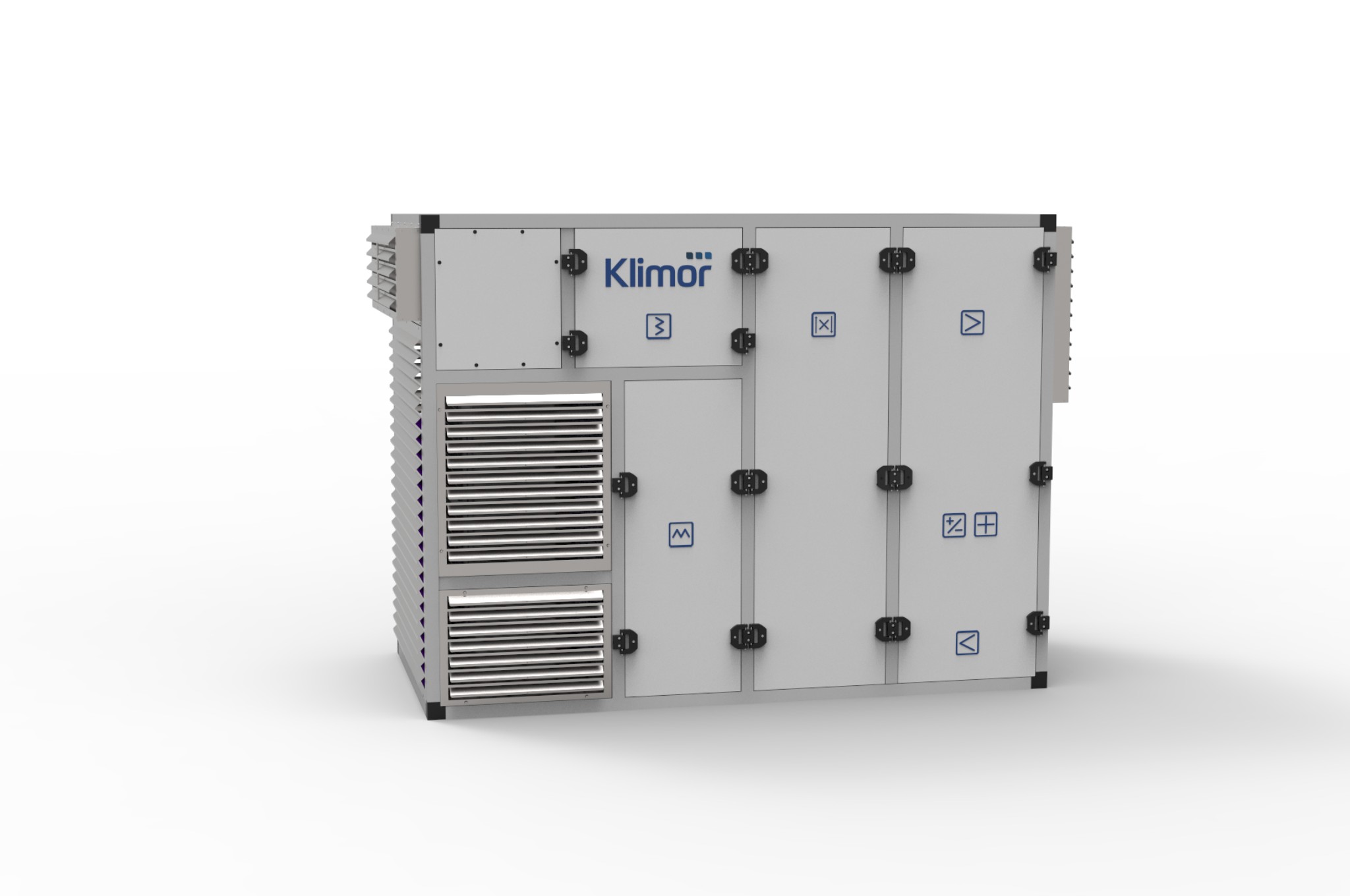

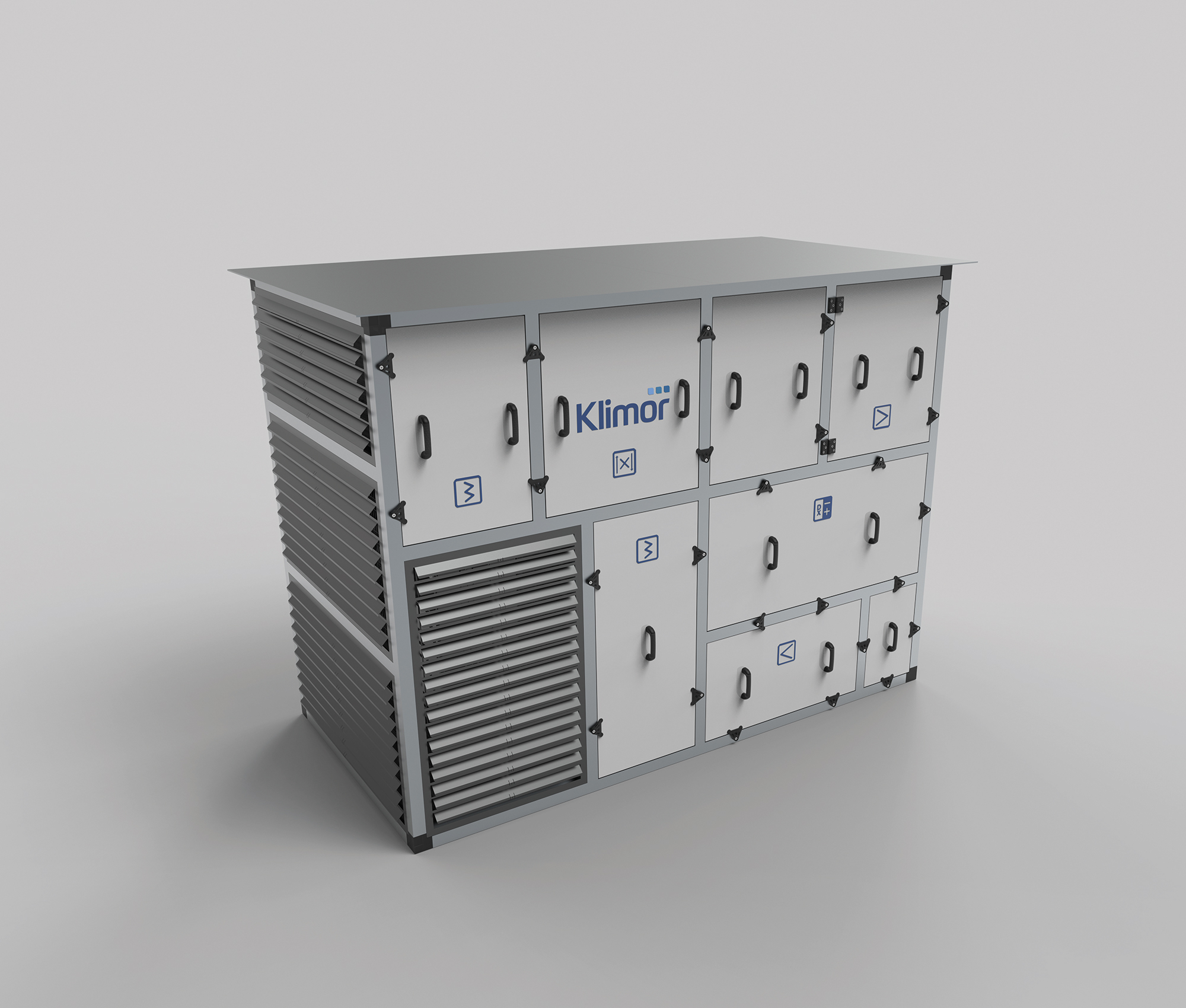

EVO-RX

Bezkanałowe centrale wentylacyjne

EVO_RX
EVO_RX_Wielkość
Certyfikaty
PL-EN 1886_2008
PL-EN 13053+A1_2011
ISO_9001
ISO_14001
eurovent
ETL
CE

Komponenty EVO-RX

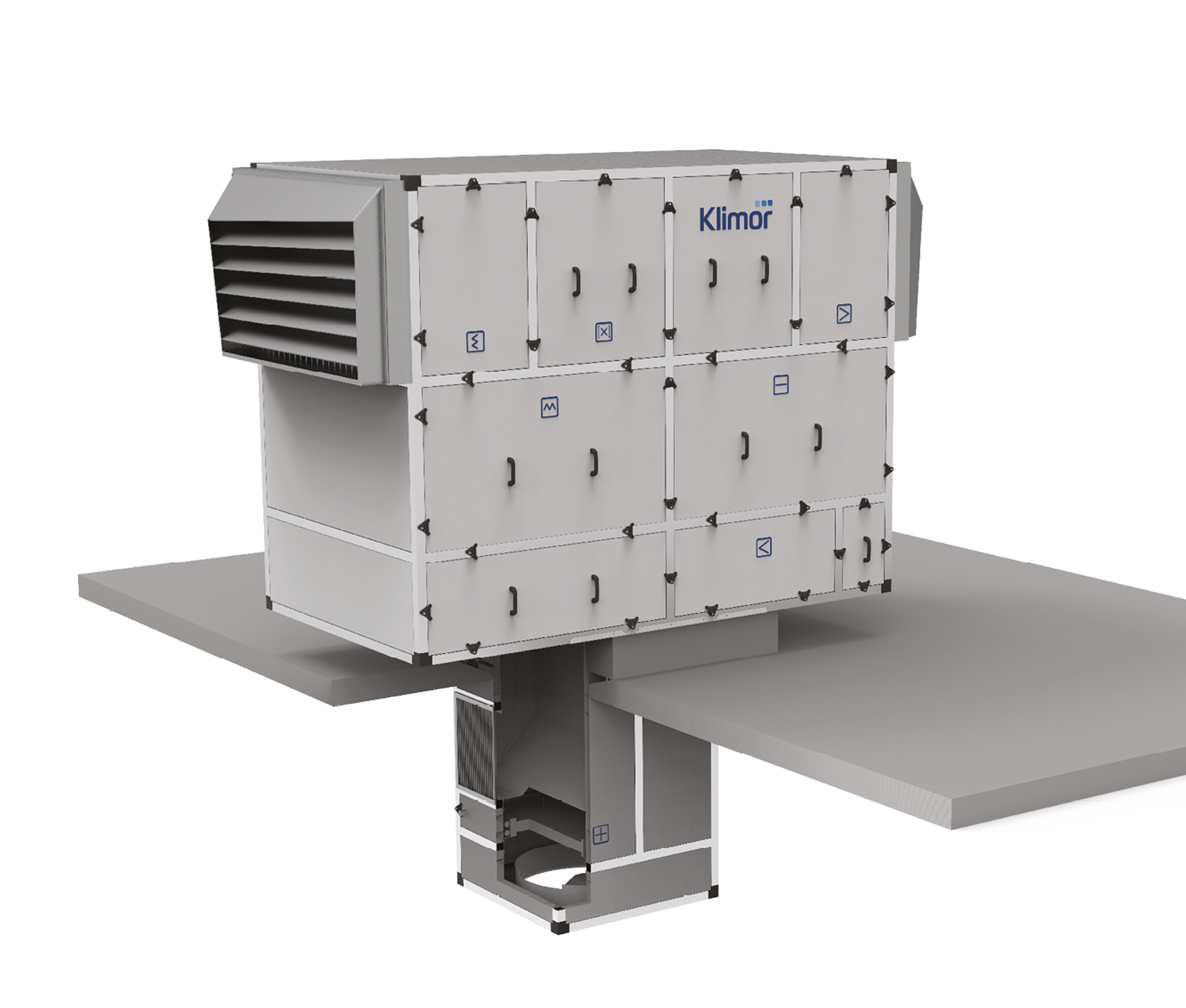

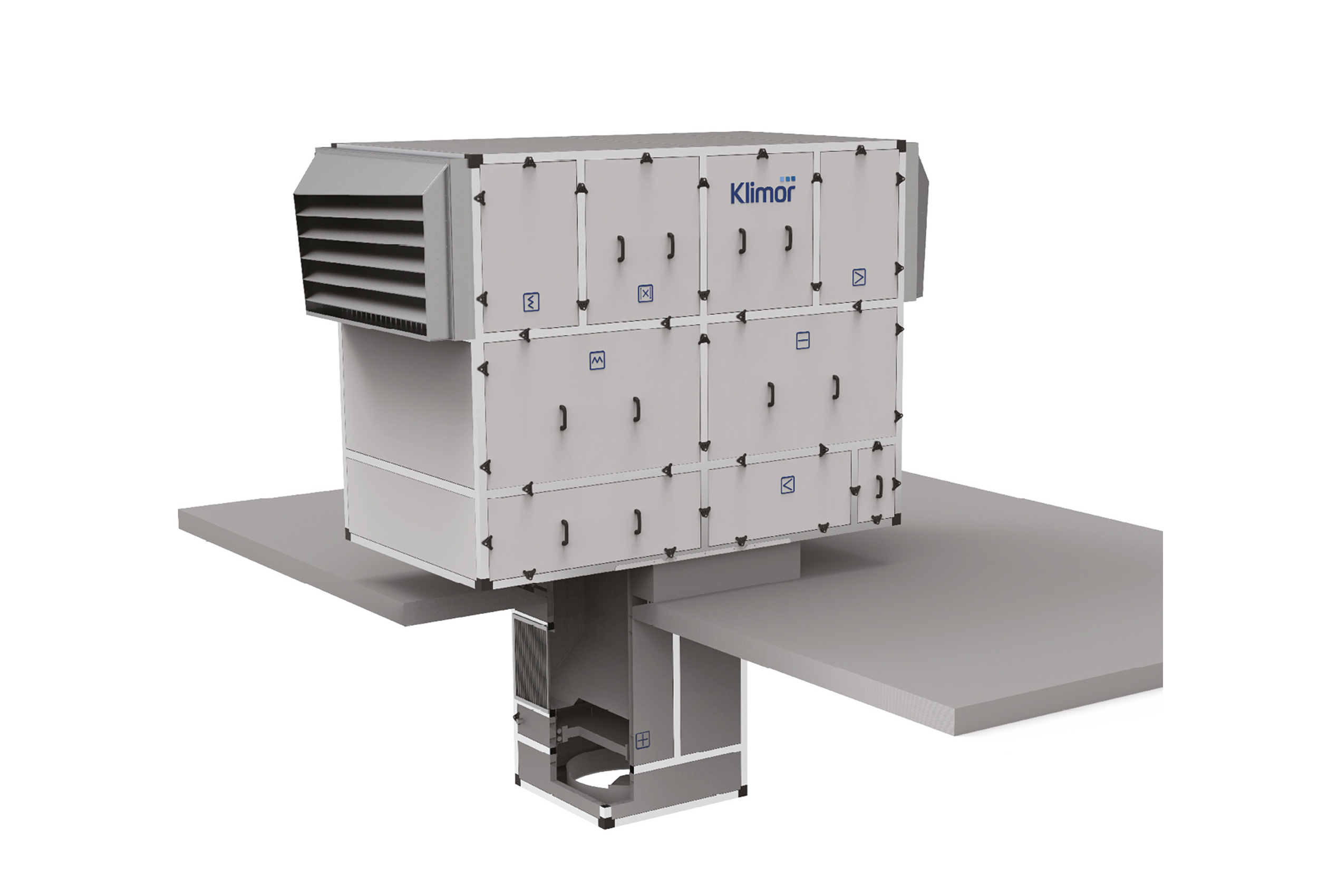

evo-rx-01
1
2
3
4
5
6
7
8
1
Szkielet
  • Profil stalowy galwanizowany z powłoką o wysokiej odporności antykorozyjnej
  • Narożniki z tworzywa sztucznego odpornego na temperaturę do 190°C
2
Obudowa
  • Unikalna konstrukcja Paneli Termicznych, wykonanych z blachy stalowej galwanizowanej 0,7mm z powłoką o wysokiej odporności antykorozyjnej
  • Grubość panelu 50mm
  • Wypełnienie wełną mineralną niepalną klasy A1
  • Osłony mocowane do szkieletu na nity zrywane, uszczelnienie silikonem
  • Pokrywy inspekcyjne i drzwi, wyposażone w uchwyty, mocowane do obudowy na dociski (standard) lub zamki (opcja)
  • Uszczelnienie pokrywa-budowa przez profilową uszczelkę. Obudowa dzieli się na jednostkę zewnętrzną w wykonaniu dachowym i jednostkę wewnętrzną.
3
Rama nośna
  • Nie występuje. Centrale instaluje się na konstrukcji budowlanej
4
Tace ociekowe
  • Wykonane z blachy stalowej nierdzewnej, o spadku w trzech kierunkach, zamocowane w podłodze
  • Izolowane od spodu izolacją kauczukową
  • Króćce skroplin wykonane z tworzywa, wyprowadzone na zewnątrz przez profil szkieletu
  • Syfon odpływowy uniwersalny pod i nadciśnieniowy
5
Prowadnice
  • Wykonane z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej
6
Przepustnice
  • Wykonane z aluminium z mechanizmem napędowym schowanym w podwójnym profilu. Na przepustnicach montowane są elementy czerpni / wyrzutni.
7
Króćce elastyczne
  • Nie występują
8
Inne wyposażenie
  • Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia montowane na obudowie centrali, czerpnia
  • Wyrzutnia powietrza, dach.

Realizowane funkcje

Close
Filtr wstępny
PF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C



Close
Nagrzewnica wodna
WH
Nagrzewnica wodna
Funkcja i zastosowanie

Zastosowanie

  • Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
  • Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
  • Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby



Kluczowe zalety

  • Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
  • Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
  • Redukcja hałasu wentylatora
  • Wkłady filtracyjne podlegają myciu, a nie wymianie



Rodzaje

  • G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
  • Wersja aktywna i pasywna
Konstrukcja
  • Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
  • Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
  • Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
  • Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
  • Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości



Parametry powietrza

  • Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
  • Maksymalna temperatura powietrza: 70°C
Parametry

(acc. EN 13053+A1:2011)



PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ

Filtry EF

Filtry mechaniczne

Końcowy spadek ciśnienia [Pa]

50

450

Spadek ciśnienia zalecany do wymiany [Pa]

wymiana niekonieczna

300

Regeneracja

całkowite czyszczenie

niemożliwa

Utylizacja

nie dotyczy

na życzenie

Koszty eksploatacji

czyszczenie/mycie

wymiana i recykling



ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]

Średnia sprawność Em

Spadek  ciśnienia [Pa]

3

82%

42

2.5

90%

30

2

95%

20



KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D

80 ÷ 90

ePM1 - 80%

C

90 ÷ 95

ePM1 - 90%

B

95 ÷99

ePM1 - 95%

A

> 99

ePM1 - 95%

D

80 ÷ 90

ePM1 - 80%

Close
Chłodnica wodna
WC
Chłodnica wodna
Funkcja i zastosowanie
  • Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Chłodnica z bezpośrednim odparowaniem
DX
Chłodnica z bezpośrednim odparowaniem
Funkcja i zastosowanie
  • Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Zespół wentylatorowy
VF
Zespół wentylatorowy
Funkcja i zastosowanie

Zastosowanie

  • Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
  • Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
  • Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia



Rodzaje

  • Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
  • Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
  • Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu
Konstrukcja

Wentylatory z silnikami AC

  • Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali\
  • Napęd bezpośredni – wirnik montowany na wale silnika
  • Silnik jednobiegowy zgodny z normą IEC
  • Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne



Wentylatory z silnikami EC

  • Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
  • Napęd bezpośredni – wirnik montowany na wale silnika
  • Silnik jednobiegowy zgodny z normą IEC
  • Silnik z zabudowanym sterowaniem i zasilaniem



Wentylatory z silnikami AC

  • (EVO-M wykonanie morskie)
  • Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
  • Napęd pasowy
  • Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
  • Silnik zamontowany na regulowanej podstawie
  • Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
  • Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową



Parametry

Wentylatory z silnikami AC

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Moc znamionowa: 0,75 kW ÷ 15 kW
  • Zabezpieczenie typu PTC
  • Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
  • Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
  • Stopień ochrony: IP55
  • Klasa sprawności: IE2 / IE3
  • Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
  • Min. / maks. temperatura pracy: -30°C / 55°C



Wentylatory z silnikami EC

  • Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
  • Moc znamionowa: 0,5 kW ÷ 11,9 kW
  • Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
  • Żywotność łożysk: L10 = 20000h / L50 = 100000 h
  • Stopień ochrony: IP54 / IP55
  • Klasa sprawności: powyżej IE3
  • Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
  • Otwarty protokół standardu RS485 MODBUS-RTU
  • Min. / maks. temperatura pracy: -25°C / 60°C



Wentylatory z silnikami AC

  • (EVO-M wykonanie morskie)
  • Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
  • Moc znamionowa: 0,75 kW ÷ 22,5 kW
  • Zabezpieczenie typu PTC
  • Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
  • Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
  • Stopień ochrony: IP55
  • Klasa sprawności: IE2
  • Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
  • Min. / maks. temperatura pracy: -30°C / 55°C



ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

Maks. temperatura °C

30

35

40

45

50

55

60

P/PN %

105

102

100

97

93

87

82

Close
Krzyżowo-przeciwprądowy wymiennik ciepła
CPR
plytowy-wymiennik-ciepla
Funkcja i zastosowanie
  • Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
  • Oddzielenie strumienia powietrza nawiewanego i wywiewanego
  • Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego
Konstrukcja

Wymiennik płytowy krzyżowy

  • Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
  • 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
  • Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Wymiennik płytowy krzyżowy  przeciwprądowy

  • Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
  • 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
  • Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu
Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)



Wymiennik płytowy krzyżowy

  • Maks. wydajność powietrza: 60000÷70000 m3/h
  • Sprawność odzysku ciepła: do 75%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,9%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 450 Pa
  • Dopuszczalna różnica ciśnień: 2000 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C



Wymiennik płytowy krzyżowy  przeciwprądowy

  • Maks. wydajność powietrza: 20000 m3/h
  • Sprawność odzysku ciepła: do 92%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,5%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 400 Pa
  • Dopuszczalna różnica ciśnień: 800 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C
PF
Filtr wstępny
WH
Nagrzewnica wodna
WC
Chłodnica wodna
DX
Chłodnica z bezpośrednim odparowaniem
VF
Zespół wentylatorowy
CPR
Krzyżowo-przeciwprądowy wymiennik ciepła

Zastosowanie

shutterstock_796346002
Biura
shutterstock_635922503
Sklepy
shutterstock_518413024
Galerie
shutterstock_709645828
Restauracje
shutterstock_398623363
Hurtownie
shutterstock_348719579
Obiekty użyt. publicznej

Podstawowa konfiguracja

Wielkość centrali

Wydajność

Jednostka zewnętrzna

Jednostka wewnętrzna

min.

maks.

B

H

L

Masa

B1

H1*

H2*

L1

øD

Masa



m3/h

m3/h

mm

mm

mm

kg

mm

mm

mm

mm

mm

kg

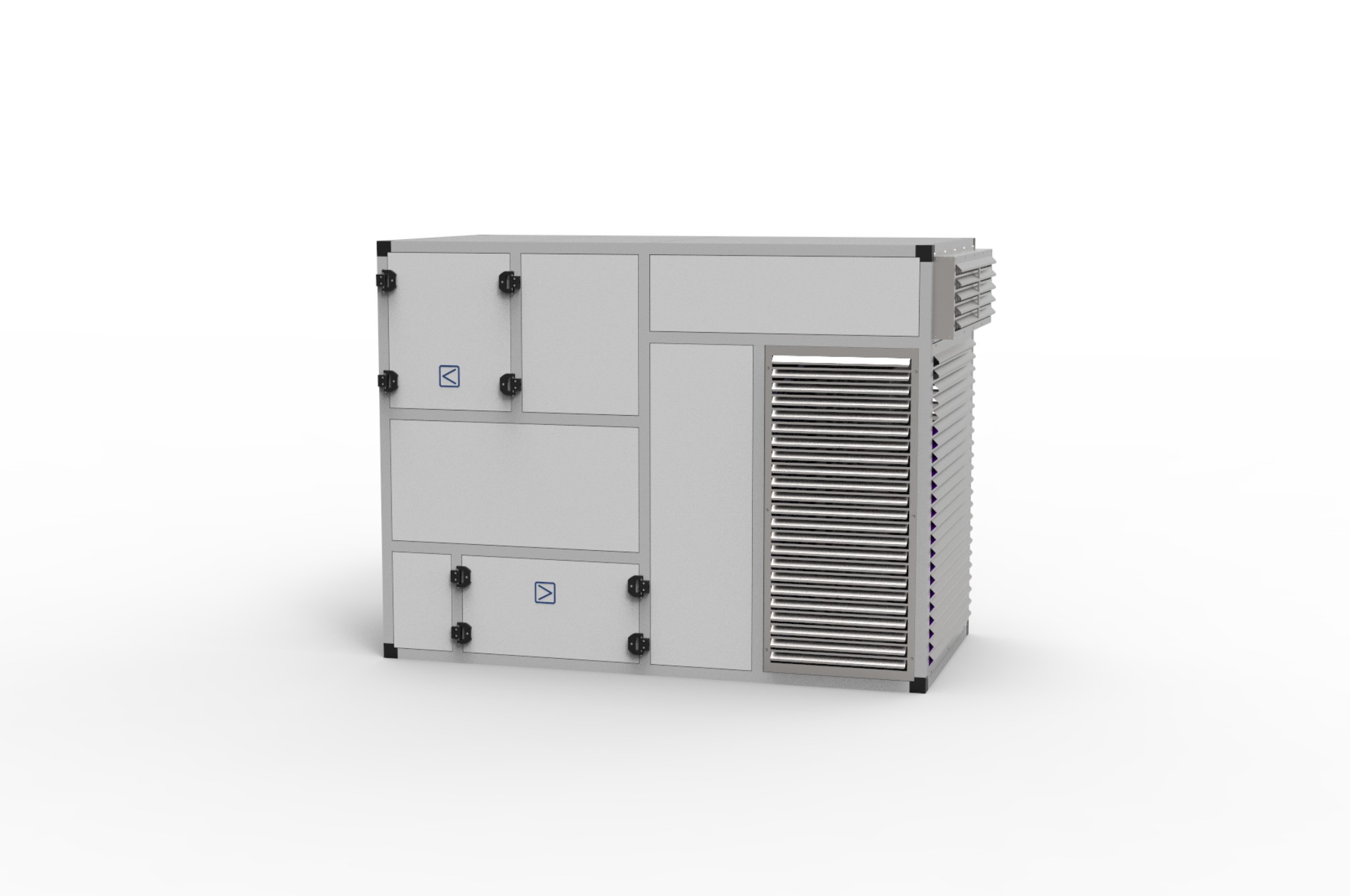

EVO-RX 0500

3750

5750

1300

1950

2560

165

950

1650

510

950

630

534

EVO-RX 0800

6000

9200

1650

2360

2970

196

1050

1650

510

1050

800

835



Pliki do pobrania

Klimor Air Designer

Internetowe oprogramowanie doboru oferuje szybki wybór produktów zgodnie z konkretnymi wymaganiami projektowymi. Oprogramowanie dostarcza użytkownikom wszelkich potrzebnych informacji technicznych
Przejdź do konfiguratora
kad
