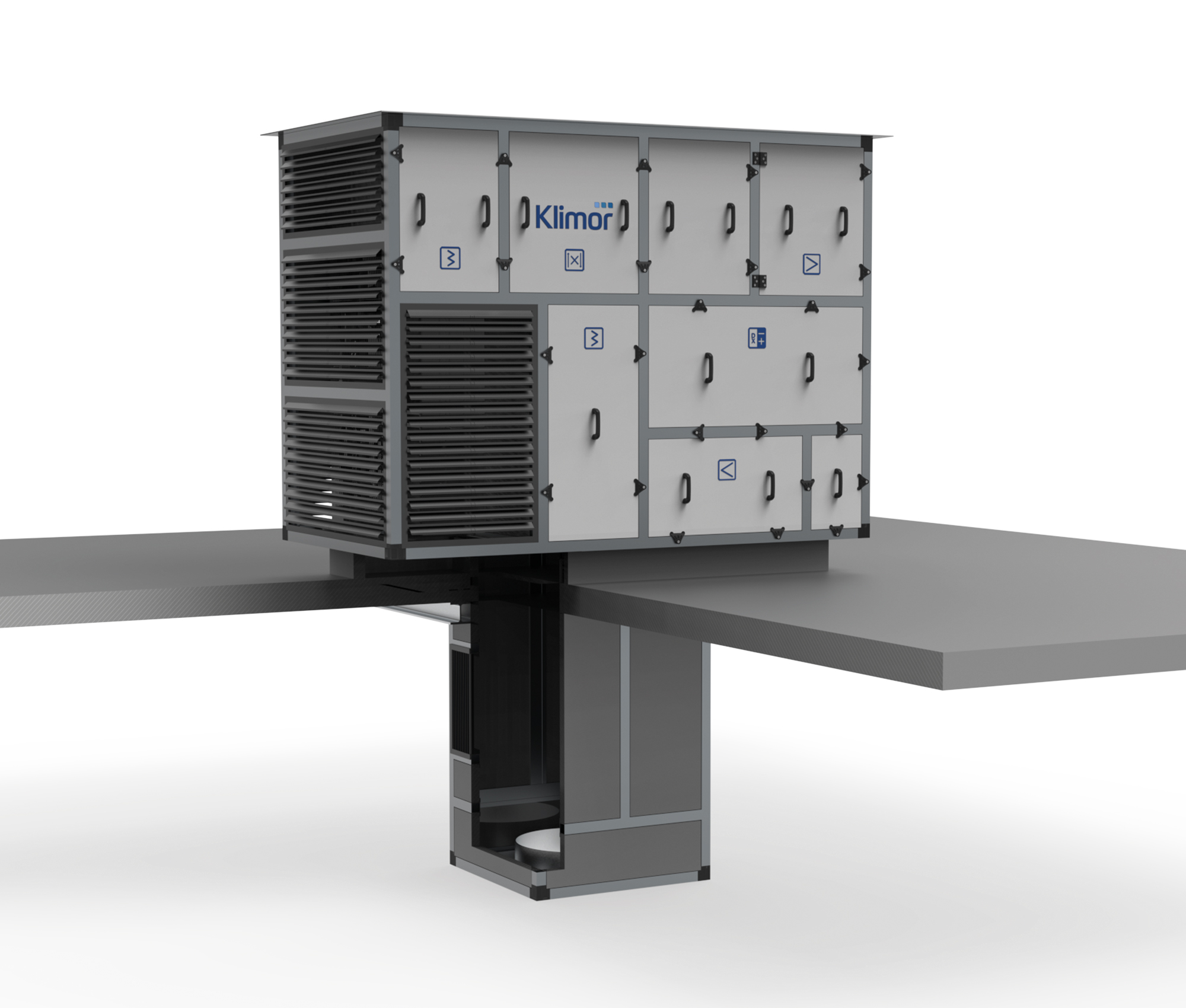

EVO-RX HPM

Bezkanałowe centrale wentylacyjne

Szkielet

Profil stalowy galwanizowany z powłoką o wysokiej odporności antykorozyjnej
Narożniki z tworzywa sztucznego odpornego na temperaturę do 190°C

Obudowa

Unikalna konstrukcja Paneli Termicznych, wykonanych z blachy stalowej galwanizowanej 0,7mm z powłoką o wysokiej odporności antykorozyjnej
Grubość obudowy 50mm
Wypełnienie wełną mineralną niepalną klasy A1
Osłony mocowane do szkieletu na nity zrywane, uszczelnienie silikonem
Pokrywy inspekcyjne i drzwi, wyposażone w uchwyty, mocowane do obudowy na dociski (standard) lub zamki (opcja)
Uszczelnienie pokrywa-budowa przez profilową uszczelkę. Obudowa dzieli się na jednostkę zewnętrzną w wykonaniu dachowym i jednostkę wewnętrzną.

Rama nośna

Nie występuje dla wersji zestawu jednostki zewnętrznej i wewnętrznej.. Centrale instaluje się na konstrukcji budowlanej
Wysępuje w przypadku samodzielnej jednostki zewnętrznej z przyłączami kanałów na tylnej ścianie

Prowadnice

Wykonane z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej

Tace ociekowe

Wykonane z blachy stalowej nierdzewnej, o spadku w trzech kierunkach, zamocowane w podłodze
Izolowane od spodu izolacją kauczukową
Króćce skroplin wykonane z tworzywa, wyprowadzone na zewnątrz przez profil szkieletu
Syfon odpływowy uniwersalny pod i nadciśnieniowy

Króćce elastyczne

Nie występują

Przepustnice

Wykonane z aluminium z mechanizmem napędowym schowanym w podwójnym profilu. Na przepustnicach montowane są elementy czerpni / wyrzutni.

Nawiewnik wirowy

Nawiewnik wirowy dalekiego zasięgu z regulacją kąta nachylenia łopatek.

Inne wyposażenie

Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia montowane na obudowie centrali, czerpnia
Wyrzutnia powietrza, dach.

Układ chłodniczy

Wbudowany układ chłodniczy realizujący proces chłodzenia i ogrzewania (pompa ciepła)

Kratka Wywiewna

Filtr wstępny

Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C

Nagrzewnica wodna

Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby

Kluczowe zalety

Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
Redukcja hałasu wentylatora
Wkłady filtracyjne podlegają myciu, a nie wymianie

Rodzaje

G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
Wersja aktywna i pasywna

Konstrukcja

Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości

Parametry powietrza

Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
Maksymalna temperatura powietrza: 70°C

Parametry

(acc. EN 13053+A1:2011)

PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ	Filtry EF	Filtry mechaniczne
Końcowy spadek ciśnienia [Pa]	50	450
Spadek ciśnienia zalecany do wymiany [Pa]	wymiana niekonieczna	300
Regeneracja	całkowite czyszczenie	niemożliwa
Utylizacja	nie dotyczy	na życzenie
Koszty eksploatacji	czyszczenie/mycie	wymiana i recykling

ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]	Średnia sprawność Em	Spadek ciśnienia [Pa]
3	82%	42
2.5	90%	30
2	95%	20

KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D	80 ÷ 90	ePM1 - 80%
C	90 ÷ 95	ePM1 - 90%
B	95 ÷99	ePM1 - 95%
A	> 99	ePM1 - 95%
D	80 ÷ 90	ePM1 - 80%

Zespół wentylatorowy

Funkcja i zastosowanie

Zastosowanie

Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia

Rodzaje

Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu

Konstrukcja

Wentylatory z silnikami AC

Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali\
Napęd bezpośredni – wirnik montowany na wale silnika
Silnik jednobiegowy zgodny z normą IEC
Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne

Wentylatory z silnikami EC

Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
Napęd bezpośredni – wirnik montowany na wale silnika
Silnik jednobiegowy zgodny z normą IEC
Silnik z zabudowanym sterowaniem i zasilaniem

Wentylatory z silnikami AC

(EVO-M wykonanie morskie)
Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
Napęd pasowy
Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
Silnik zamontowany na regulowanej podstawie
Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową

Parametry

Wentylatory z silnikami AC

Napięcie zasilające: 3x400 V / 50 Hz
Moc znamionowa: 0,75 kW ÷ 15 kW
Zabezpieczenie typu PTC
Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
Stopień ochrony: IP55
Klasa sprawności: IE2 / IE3
Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
Min. / maks. temperatura pracy: -30°C / 55°C

Wentylatory z silnikami EC

Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
Moc znamionowa: 0,5 kW ÷ 11,9 kW
Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
Żywotność łożysk: L10 = 20000h / L50 = 100000 h
Stopień ochrony: IP54 / IP55
Klasa sprawności: powyżej IE3
Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
Otwarty protokół standardu RS485 MODBUS-RTU
Min. / maks. temperatura pracy: -25°C / 60°C

Wentylatory z silnikami AC

(EVO-M wykonanie morskie)
Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Moc znamionowa: 0,75 kW ÷ 22,5 kW
Zabezpieczenie typu PTC
Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
Stopień ochrony: IP55
Klasa sprawności: IE2
Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
Min. / maks. temperatura pracy: -30°C / 55°C

ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

Maks. temperatura °C	30	35	40	45	50	55	60
P/PN %	105	102	100	97	93	87	82

Krzyżowo-przeciwprądowy wymiennik ciepła

CPR

Funkcja i zastosowanie

Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
Oddzielenie strumienia powietrza nawiewanego i wywiewanego
Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego

Konstrukcja

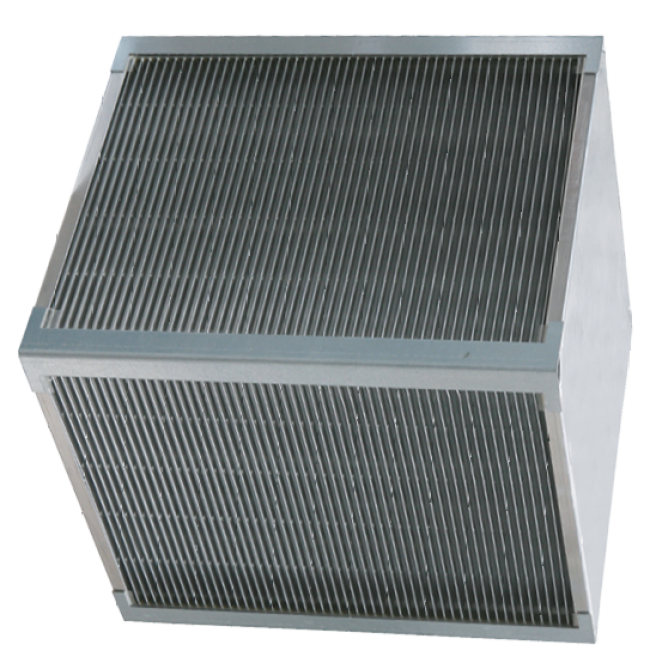

Wymiennik płytowy krzyżowy

Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Wymiennik płytowy krzyżowy przeciwprądowy

Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)

Wymiennik płytowy krzyżowy

Maks. wydajność powietrza: 60000÷70000 m3/h
Sprawność odzysku ciepła: do 75%
Szczelność wymiennika dla parametrów nominalnych: do 99,9%
Maks. prędkość powietrza 4,5 m/s
Maks. strata ciśnienia: 450 Pa
Dopuszczalna różnica ciśnień: 2000 Pa
Min./maks. temperatura pracy: -40°C / +80°C

Wymiennik płytowy krzyżowy przeciwprądowy

Maks. wydajność powietrza: 20000 m3/h
Sprawność odzysku ciepła: do 92%
Szczelność wymiennika dla parametrów nominalnych: do 99,5%
Maks. prędkość powietrza 4,5 m/s
Maks. strata ciśnienia: 400 Pa
Dopuszczalna różnica ciśnień: 800 Pa
Min./maks. temperatura pracy: -40°C / +80°C

Wymiennik DX pompy ciepła

DXR

Funkcja i zastosowanie

Chłodzenie i ogrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
Chłodzenie i ogrzewanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji

Konstrukcja
