ProduktyCentrale kompaktoweEVO-T CompactPoznaj technologię Klimor EVO

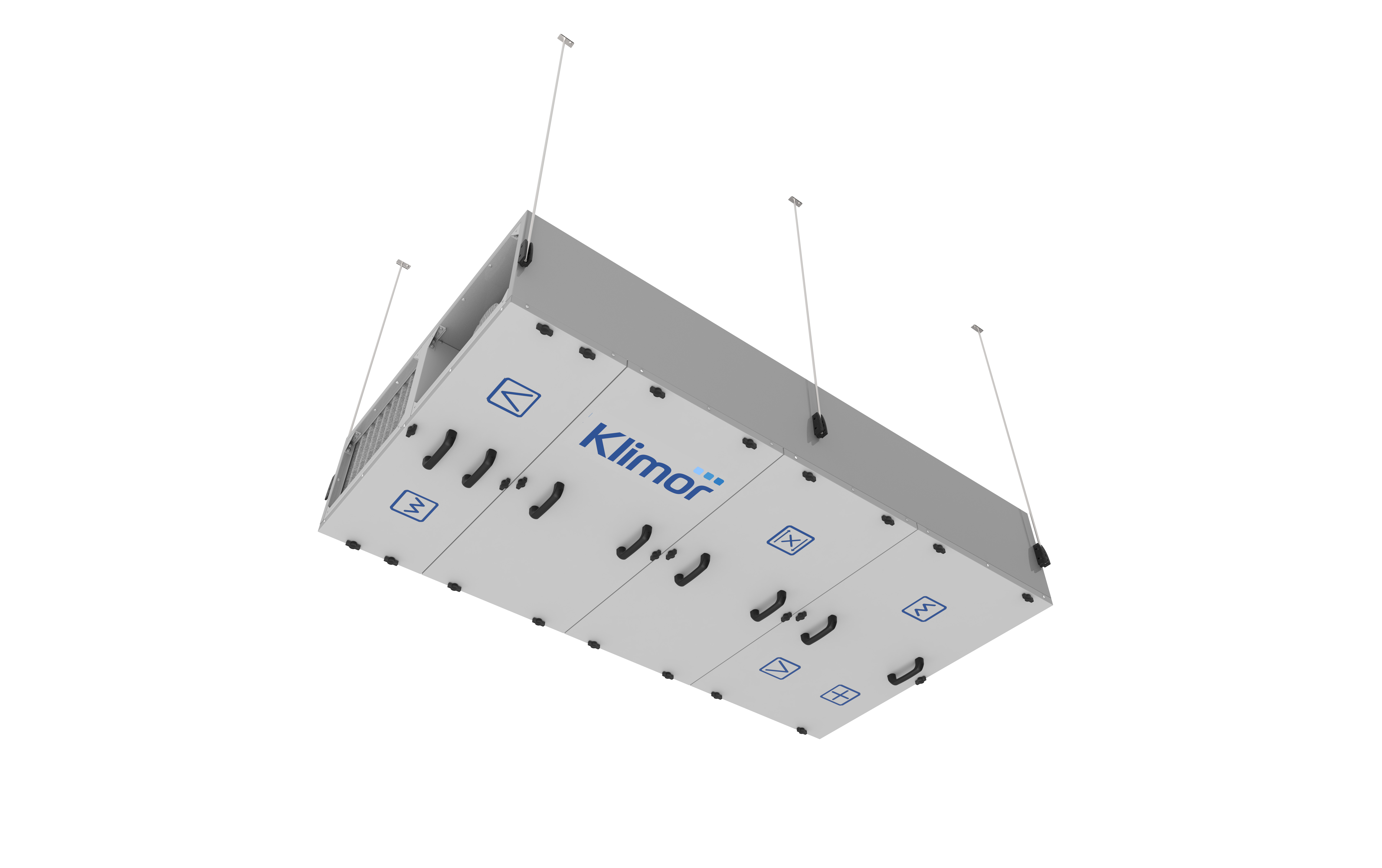

EVO-T Compact

Podwieszane kompaktowe centrale wentylacyjne i klimatyzacyjne w wykonaniu standardowym

EVO_T_Compact
EVO_T_Compact_Wielkość
Certyfikaty
PL-EN 1886_2008
PL-EN 13053+A1_2011
ISO_9001
ISO_14001
eurovent
ETL
CE

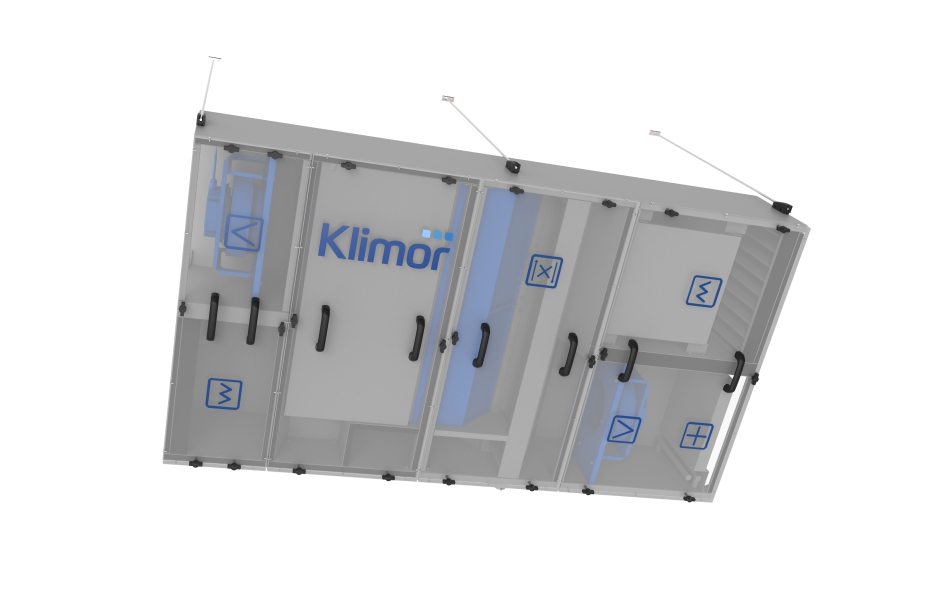

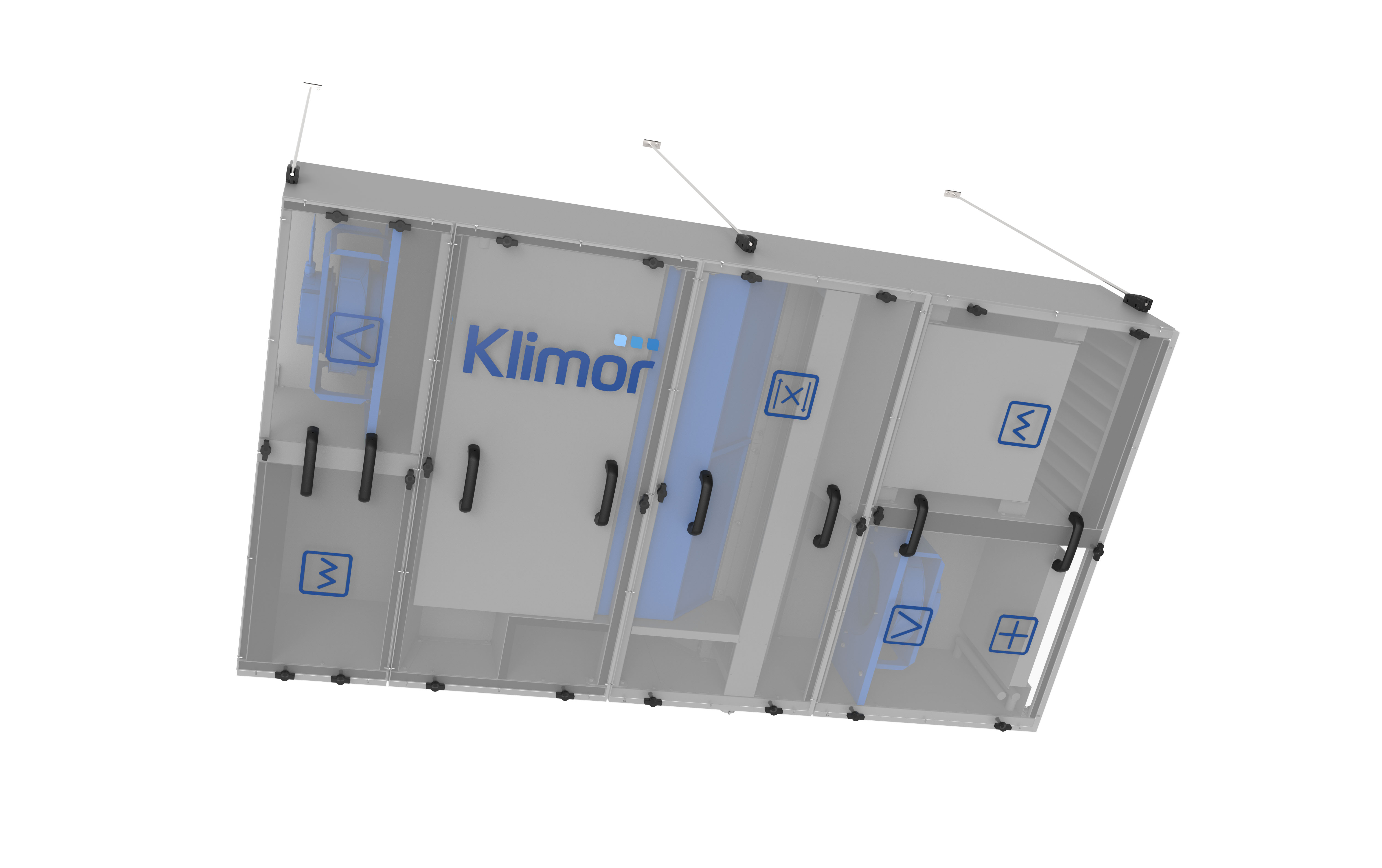

Komponenty EVO-T Compact

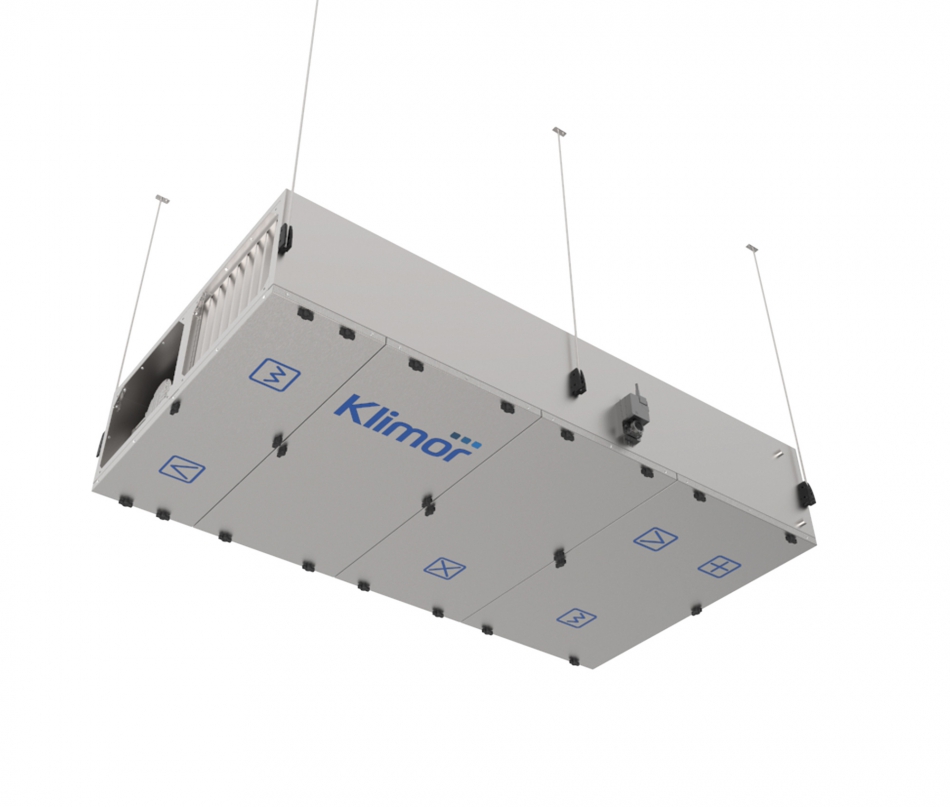

evo-t-compact01-l
1
2
3
4
5
6
7
8
1
Szkielet
  • Technologia bezszkieletowa
2
Obudowa
  • Wykonana z blachy stalowej galwanizowanej 0,7 mm z powłoką o wysokiej odporności antykorozyjnej giętej w kształt litery U
  • Grubość obudowy 25 mm
  • Wypełnienie wełną mineralną niepalną klasy A2-S1
  • Pokrywy inspekcyjne, wyposażone w uchwyty, mocowane do obudowy na śruby motylkowe
  • Uszczelnienie pokrywa-obudowa płaską uszczelką
3
Rama nośna
  • Bez ramy
  • Urządzenie przewidziane do podwieszania na uchwytach
  • Uchwyty wykorzystywane również do łączenia sekcji
4
Tace ociekowe
  • Wykonana z blachy stalowej nierdzewnej
  • Dwukierunkowe nachylenie
  • Izolowana od spodu izolacją kauczukową
  • Króciec z tworzywa wyprowadzony na boczną ścianę
  • Syfon odpływowy uniwersalny pod i nadciśnieniowy
5
Prowadnice
  • Wykonane z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej
6
Przepustnice
  • Wykonane z aluminium z mechanizmem napędowym schowanym w podwójnym profilu
7
Króćce elastyczne
  • Króciec elastyczny z profilami przyłączy kanałowych
8
Inne wyposażenie
  • Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia montowane na obudowie centrali
  • Niskonapięciowe oświetlenie typu LED i okna rewizyjne typu bulaje (opcja)

Realizowane funkcje

Close
Nagrzewnica wodna
WH
Nagrzewnica wodna
Funkcja i zastosowanie

Zastosowanie

  • Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
  • Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
  • Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby



Kluczowe zalety

  • Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
  • Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
  • Redukcja hałasu wentylatora
  • Wkłady filtracyjne podlegają myciu, a nie wymianie



Rodzaje

  • G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
  • Wersja aktywna i pasywna
Konstrukcja
  • Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
  • Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
  • Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
  • Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
  • Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości



Parametry powietrza

  • Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
  • Maksymalna temperatura powietrza: 70°C
Parametry

(acc. EN 13053+A1:2011)



PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ

Filtry EF

Filtry mechaniczne

Końcowy spadek ciśnienia [Pa]

50

450

Spadek ciśnienia zalecany do wymiany [Pa]

wymiana niekonieczna

300

Regeneracja

całkowite czyszczenie

niemożliwa

Utylizacja

nie dotyczy

na życzenie

Koszty eksploatacji

czyszczenie/mycie

wymiana i recykling



ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]

Średnia sprawność Em

Spadek  ciśnienia [Pa]

3

82%

42

2.5

90%

30

2

95%

20



KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D

80 ÷ 90

ePM1 - 80%

C

90 ÷ 95

ePM1 - 90%

B

95 ÷99

ePM1 - 95%

A

> 99

ePM1 - 95%

D

80 ÷ 90

ePM1 - 80%

Close
Chłodnica wodna
WC
Chłodnica wodna
Funkcja i zastosowanie
  • Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Nagrzewnica elektryczna
EH
Nagrzewnica elektryczna
Funkcja i zastosowanie
  • Ogrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Ogrzewanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Wstępne ogrzewanie powietrza na wlocie centrali (centrale higieniczne)
Konstrukcja
  • Jedno lub wielostopniowe elementy grzejne
  • Elementy grzejne grupowane w sekcje
  • Obudowa nagrzewnicy ze stali galwanizowanej
  • Podłączenie do listwy zaciskowej
  • Nagrzewnica standardowo wyposażona w termostat zabezpieczający przed przegrzaniem



Przyłącza wymiennika

  • Podłączenie przewodów do listwy zaciskowej wymiennika od strony obsługowej centrali
Parametry
  • Napięcie zasilające: 3x400 V / 50 Hz
  • Min. / maks. moc grzewcza: 4÷168 kW
  • Min. prędkośc powietrza: v = 1,5 m/s
  • Maks. dopuszczalna temperatura otoczenia wokół elementów grzejnych: 65°C
Close
Tłumik
SL
popTłumik
Funkcja i zastosowanie

Zastosowanie

  • Redukcja hałasu emitowanego do instalacji powietrznej



Rodzaje

  • SLC_STD (standardowy)
  • SLC_HEFF (wyższa skuteczność)
Konstrukcja
  • Wkłady tłumiące o grubości 100 mm lub 200 mm, wypełnienie z niepalnej wełny mineralnej o klasie odporności ogniowej A1
  • Powierzchnia płyty izolacyjnej pokryta welonem szklanym
  • Mata izolacyjna zabudowana ramką z blachy galwanizowanej lub dodatkowo pokrytej poliestrem (EVO-H)
Parametry

Maks. prędkość powietrza: v = 4,5 m/s

Akcesoria

Dach / czerpnia / wyrzutnia

  • Dla central w wersji zewnętrznej dostarczany jest dach oraz element czerpni i wyrzutni
  • Dla central w wersji zewnętrznej możliwy jest montaż elementów systemu odprowadzania wody po stronie nie obsługowej urządzeń



Drzwi / zamki / uchwyty

  • Łatwe w użyciu zamki drzwi serwisowych oraz uchwyty paneli rewizyjnych umożliwiają prawidłową i bezpieczną konserwację urządzeń



Okna inspekcyjne

  • Okna inspekcyjne o średnicy 200 mm pozwalają na obserwację wnętrza podczas pracy urządzeń.
  • Dla wykonań zewnętrznych możliwość zainstalowania elementów zaciemniających



Wewnętrzne oświetlenie

  • Oświetlenie zamontowane w wymaganych sekcjach umożliwia obserwację wnętrza centrali przez okno inspekcyjne
  • Włącznik oświetlenia zamontowany na zewnątrz urządzenia
Close
Pusta sekcja
ES
WH
Nagrzewnica wodna
WC
Chłodnica wodna
EH
Nagrzewnica elektryczna
SL
Tłumik
ES
Pusta sekcja

Zastosowanie

shutterstock_796346002
Biura
shutterstock_635922503
Sklepy
shutterstock_518413024
Galerie
shutterstock_709645828
Restauracje
shutterstock_398623363
Hurtownie
shutterstock_348719579
Obiekty użyt. publicznej

Dane techniczne

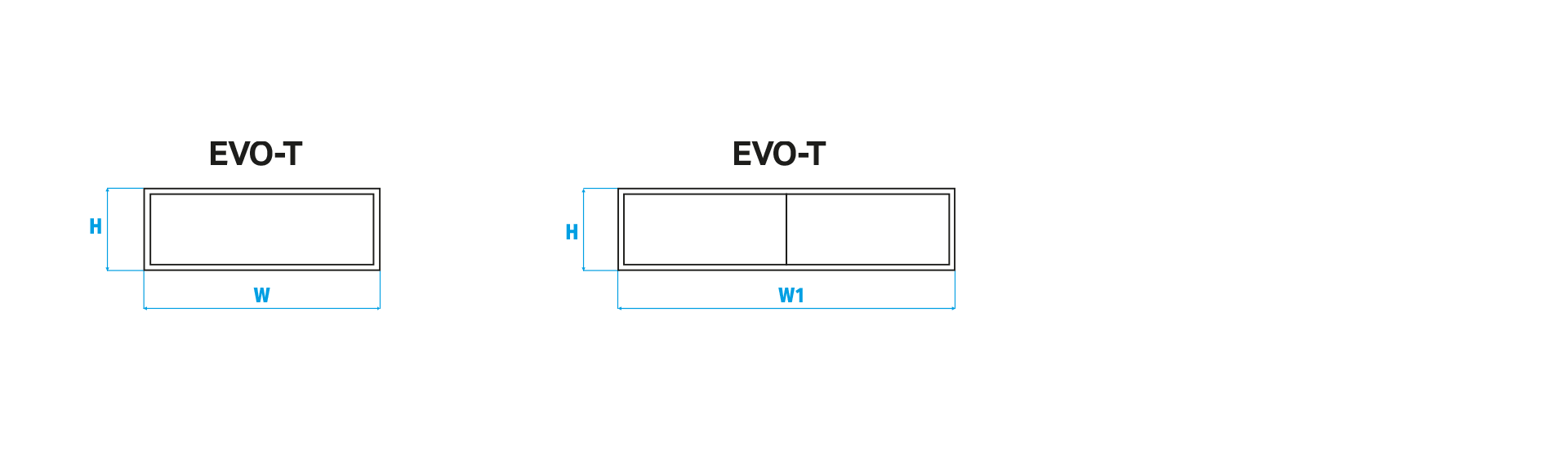

EVO_T_new_new

WIELKOŚĆ

VMIN

VOPT

VMAKS

WYMIARY ZEWNĘTRZNE

CENTRALE NAWIEWNE LUB WYWIEWNE

CENTRALE

NAWIEWNO-WYWIEWNE

W

H

HTOT

W1

H1

H1TOT

8000

500

800

1200

506

355

-

1 012

-

-

4100

500

1500

2000

661

355

-

1 322

-

-

1200

1000

2100

3500

961

355

-

1 932

-

-

Pliki do pobrania

Klimor Air Designer

Internetowe oprogramowanie doboru oferuje szybki wybór produktów zgodnie z konkretnymi wymaganiami projektowymi. Oprogramowanie dostarcza użytkownikom wszelkich potrzebnych informacji technicznych
Przejdź do konfiguratora
kad
