Przeznaczenie i budowakratek GWB

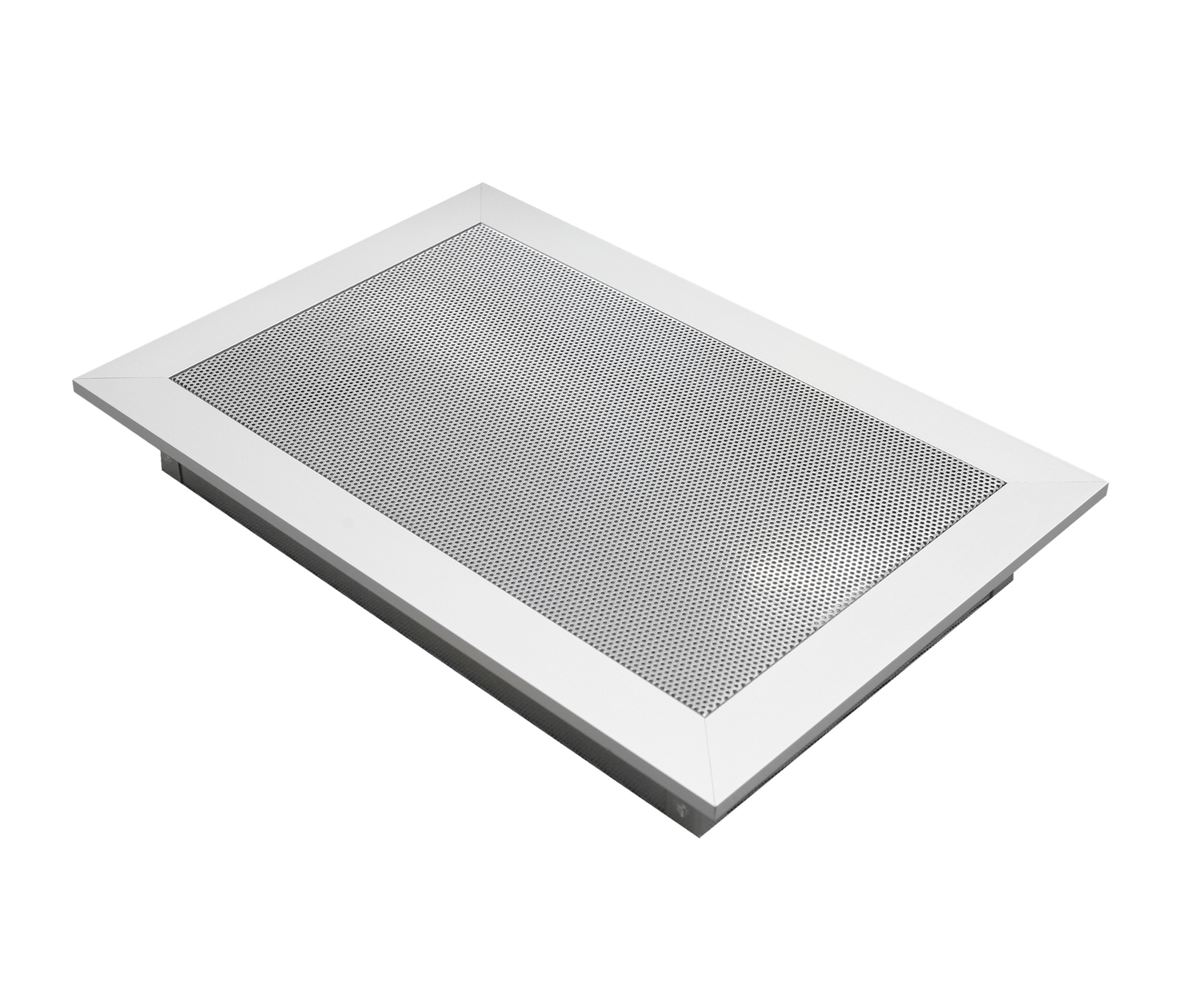

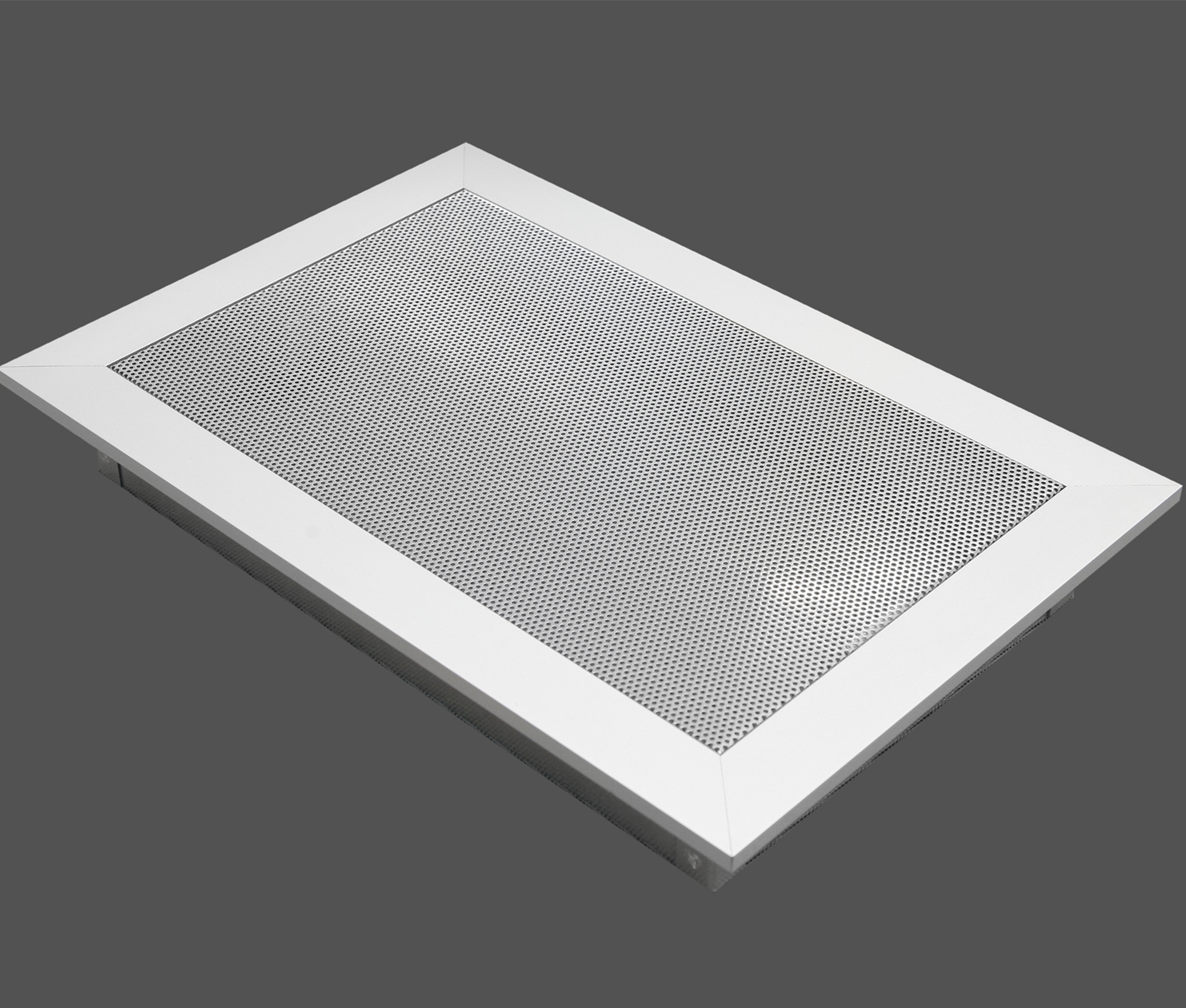

Kratki GWB w wykonaniu higienicznym (typ GWB-G5) przeznaczone są do montażu w instalacji wywiewnej sal operacyjnych. Funkcją kratek higienicznych jest wychwytywanie z wywiewanego powietrza między innymi zawiesin z materiałów opatrunkowych (lignina, gaza itp.).



Budowa

Kratki GWB dzielimy na:



Kratki stalowe typu G1

  • z kierownicami poziomymi, z możliwością zmiany ich kąta nachylenia. Kratki obejmują zakres wymiarowy w przedziale 75÷1225 mm. Stosowane są na wyciągach i nawiewach w instalacjach nisko i średniociśnieniowych. Standardowo kratki wykonane są z blachy malowanej proszkowo na kolor RAL9010.



Kratki stalowe typu G2

  • z kierownicami poziomymi i pionowymi, z możliwością zmiany ich kąta nachylenia. Kratki obejmują zakres wymiarowy  w przedziale 75÷1225 mm. Stosowane są na nawiewach w instalacjach nisko i średniociśnieniowych. Standardowo kratki wykonane są z blachy malowanej proszkowo na kolor RAL9010.



Kratki aluminiowe typu G3 – Budowa

  • z kierownicami poziomymi, z możliwością zmiany ich kąta nachylenia. Kratki obejmują zakres wymiarowy w przedziale 75÷1225 mm. Stosowane są na wywiewach i nawiewach w instalacjach nisko i średniociśnieniowych. Standardowo kratki wykonane są z aluminium anodyzowanego na kolor naturalny.



Kratki aluminiowe typu G4 – Budowa

  • z kierownicami poziomymi i pionowymi, z możliwością zmiany ich kąta nachylenia. Kratki obejmują zakres wymiarowy w przedziale 75÷1225 mm. Stosowane są na nawiewach w instalacjach nisko i średniociśnieniowych. Standardowo kratki wykonane są z aluminium anodyzowanego na kolor naturalny.



Kratki higieniczne typu G5 – Budowa

  • wyposażone w przesłonę perforowana, z blachy nierdzewnej, ramkę montażową z blachy ocynkowanej oraz ramę kratki z profili aluminiowych anodyzowanych. Kratki obejmują zakres wymiarowy w przedziale 75÷1225 mm.

Informacje dodatkowe

Standardowo kratki typu od G1 do G4 mocowane są za pomocą widocznych śrub w wytłaczanych otworach w ramce czołowej, a G5 na wcisk za pomocą ramki montażowej. Możliwe jest wykonanie kratek w wykonaniu niestandardowym:

  • Typy G1 i G2 – inny kolor RAL
  • Typy od G1 do G4 – montaż na wcisk w ramce montażowej
  • Wszystkie typy – z przepustnicą przeciwbieżną

Dane techniczne

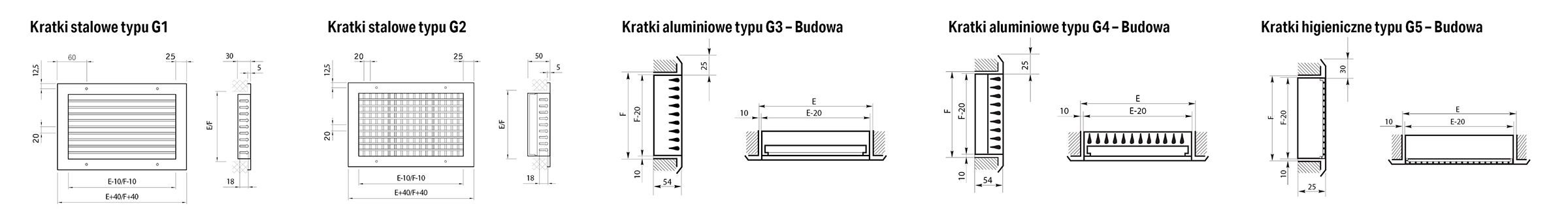

Standardowe wymiary kratek

F / E [mm]

125

225

325

425

525

625

825

1025

1225

75

x

x

x

x

x

x

x

x

x

125

x

x

x

x

x

x

x

x

x

225



x

x

x

x

x

x

x

x

325





x

x

x

x

x

x

x

425







x

x

x

x

x

x

525









x

x

x

x

x

625











x

x

x

x

Pliki do pobrania

Klimor Air Designer

Internetowe oprogramowanie doboru oferuje szybki wybór produktów zgodnie z konkretnymi wymaganiami projektowymi. Oprogramowanie dostarcza użytkownikom wszelkich potrzebnych informacji technicznych
