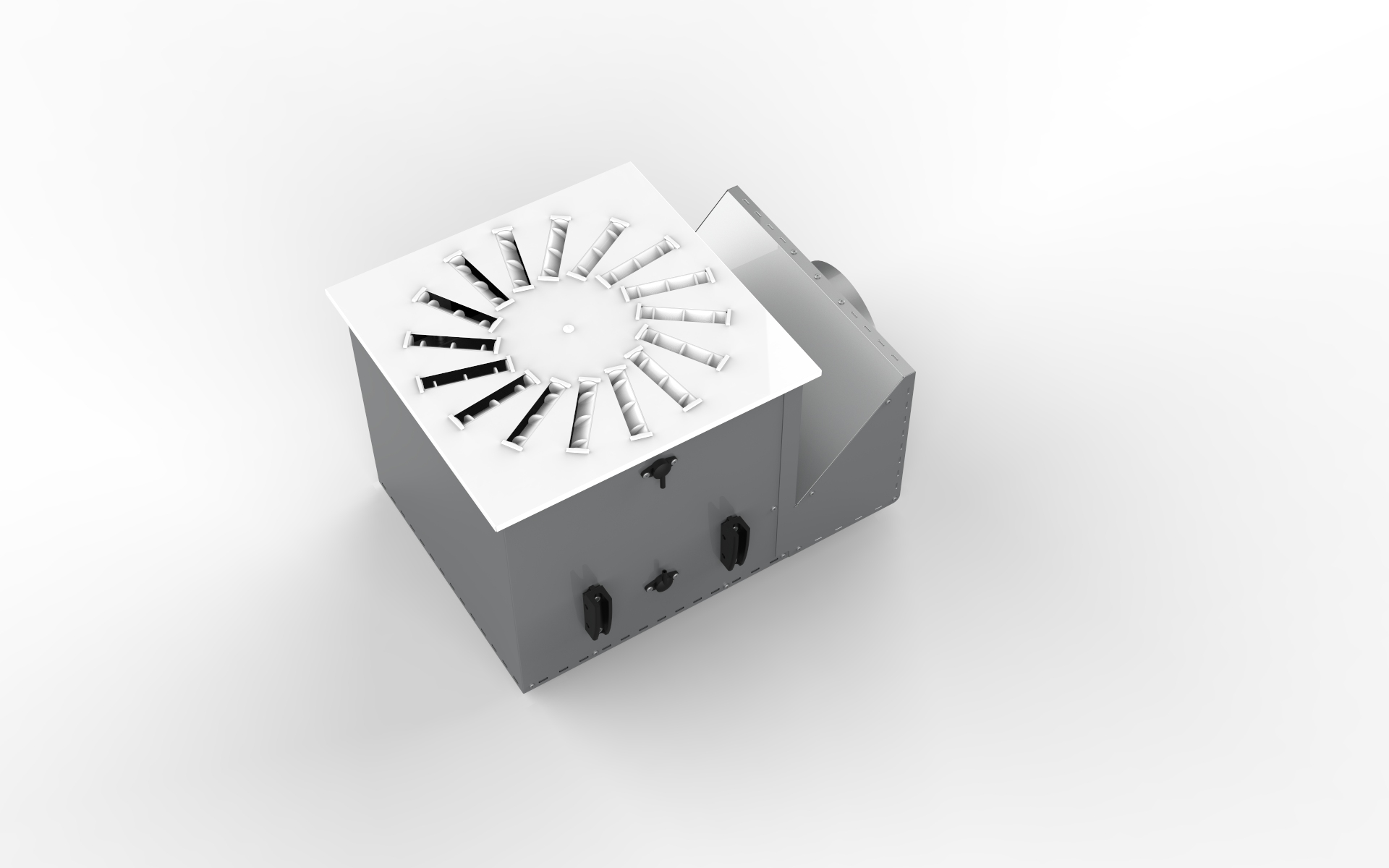

HFD

Nawiewniki HFD z wysokoskutecznym filtrem HEPA przeznaczone są do nawiewu powietrza w instalacjach klimatyzacyjnych bloków operacyjnych, laboratoriów i pomieszczeń produkcyjnych o wysokim stopniu czystości (produkcja leków, elektronika).

Zastosowany filtr HEPA klasy H13 zapewnia spełnienie najwyższych wymagań w zakresie skuteczności filtracji powietrza.

Nawiewnik z kratką wentylacyjną G1 przewidziany jest do nawiewu poziomego (montaż ścienny) lub ukośnego, z anemostatem typu A1 i P1 do nawiewu sufitowego w pomieszczeniach niskich, z anemostatem typu S1, S2 i S3 do sufitowego nawiewu wirowego.

Cechą charakterystyczną nawiewu wirowego jest wysoka indukcyjność strumienia powietrza nawiewanego i intensywne mieszanie się z powietrzem w pomieszczeniu. Stwarza to możliwość nawiewania większej ilości powietrza bez powodowania przeciągów. Ponadto dzięki takiej właściwości nawiewu, może być przyjmowana większa różnica między temperaturą powietrza nawiewanego, a temperaturą w pomieszczeniu.

Typoszereg nawiewników jest dostosowany do typu i wielkości filtrów absolutnych. Nawiewniki z filtrem absolutnym zostały zaprojektowane i wykonane zgodnie z rygorystycznymi wymaganiami sformułowanymi w rozporządzeniach i normach dotyczących szpitali oraz pomieszczeń czystych. Nawiewniki z filtrem wysokoskutecznym po konsultacji z inspektorem nadzoru sanitarnego mogą być zastosowane do wywiewu powietrza z pomieszczeń o kontrolowanym poziomie zanieczyszczeń.

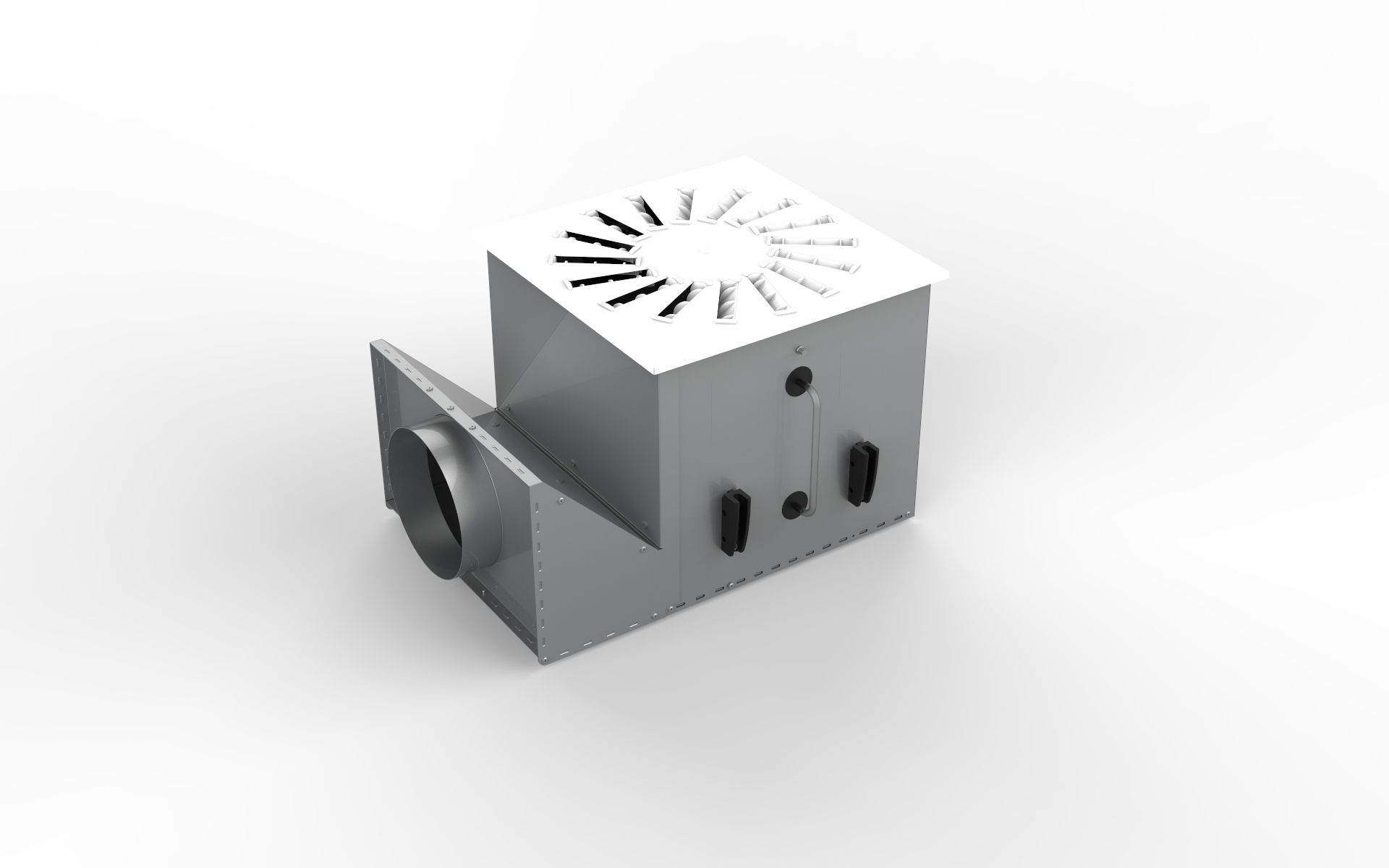

Głównymi elementami nawiewnika są:

1. Obudowa z króćcem wlotowym prostokątnym lub okrągłym z zamontowanymi króćcami do pomiaru spadku ciśnienia oraz stężenia aerozolu
2. Filtr absolutny HEPA klasy H13 (opcja: F9, E11, H14)*
3. Płaszczyzna wypływu: kratka nawiewna (G1), anemostat nawiewny czterostronny (A1), anemostat wirowy (S1), anemostat wirowy z regulowanymi kierownicami powietrza (S2 i S3), anemostat perforowany (P1)

Cechy charakterystyczne nawiewnika w wykonaniu standardowym:

• obudowa z blachy ocynkowanej bez malowania
• wersja figury HR, HS, VR, VS
• filtr klasy H13
• głębokość filtra: 69 mm
• anemostaty A1; S1; S2; S3 i P1 malowane na kolor RAL9010
• kratka stalowa G1 malowana na kolor RAL9010

Nawiewniki standardowo są wyposażone w króćce do pomiaru spadku ciśnienia oraz pomiaru stężenia aerozolu.

*Cechy charakterystyczne nawiewnika w wykonaniu specjalnym:

• filtr klasy F9, E11, H14
• przepustnica AD

* Wymiar wewnętrzny / **  Bez filtra i płaszczyzny wypływu

1 – V_max dla S1 = 250 m³/h     2 – V_max dla S1 = 700 m³/h     3 – V_max dla S2,S3 = 120 m³/h     4 – V_max dla S2,S3 = 250 m³/h     5 – V_max dla S2,S3 = 400 m³/h     6 – V_max dla S2,S3 = 550 m³/h     7 – V_max dla S2,S3 = 750 m³/h
