Szafki morskie

Szafki_morskie
Szafki_morskie_Wielkości
Certyfikaty
MED

Zastosowanie

Statki_towarowe
Statki towarowe
Statki_rybackie
Statki rybackie
Statki_pasazersko-towarowe
Promy pasażersko-towarowe
Statki_badawcze_i_wojskowe
Statki badawcze i wojskowe
Statki_pomocniczne_holowniki
Statki pomocnicze np. holowniki

Budowa

Obudowa

W szafkach sufitowych zastosowano blachę stalowa galwanizowaną 0,7 mm (opcja z blachy stalowej nierdzewnej – wykonanie antymagnetyczne) Obudowa szafek sufitowych od środka wyklejona jest matą izolacyjną. Wewnątrz usytuowano kierownice służące do równomiernego rozproszenia powietrza. Na zewnątrz obudowy znajdują się otwory umożliwiające zamocowania szafki do pokładu. W szafkach przyściennych obudowa wykonana jest z blachy stalowej galwanizowanej 0,7 mm  z powłoką poliestrową w kolorze RAL 9010 (opcja z blachy stalowej nierdzewnej – wykonanie antymagnetyczne). Na tylnej ścianie umieszczono otwory umożliwiające zamocowanie szafki do ściany w pomieszczeniu.





Mechanizm regulacji

W szafkach sufitowych zastosowano krzywkowy mechanizm regulacji umożliwiający doregulowanie wydatku powietrza. W szafkach przyściennych doregulowanie wydatku powietrza jest możliwe przy pomocy zamontowanej w szafce przepustnicy. Elementy mechanizmu wykonane są z tworzywa, stali galwanizowanej oraz metali nieżelaznych.



Zespół grzejny (szafki elektryczne)

Zastosowano elementy grzejne ożebrowane oraz dwa stopnie zabezpieczenia termicznego. Pierwszy z samoczynnym resetem zabezpiecza przed wzrostem temperatury powietrza nawiewanego powyżej 60˚C, drugi z ręcznym resetem zabezpiecza przed przegrzaniem powyżej 90˚C. Grzałki wykonane są ze stali nierdzewnej. Przy braku przepływu powietrza z centrali klimatyzacyjnej, szafka nie może pracować jako grzejnik konwekcyjny.



Końcówka powietrzna

Anemostat wykonany z blachy stalowej galwanizowanej z powłoką poliestrową w kolorze RAL 9010 (wykonanie standardowe) lub z blachy nierdzewnej (wykonanie antymagnetyczne).

Realizowane funkcje

Szafki nawiewne jednoprzewodowe oraz wyciągowe przeznaczone są do instalowania na zakończeniach przewodów wysokociśnieniowych instalacji klimatyzacyjnych.



Urządzenia te służą do:

Doprowadzenia powietrza do pomieszczeń klimatyzowanych

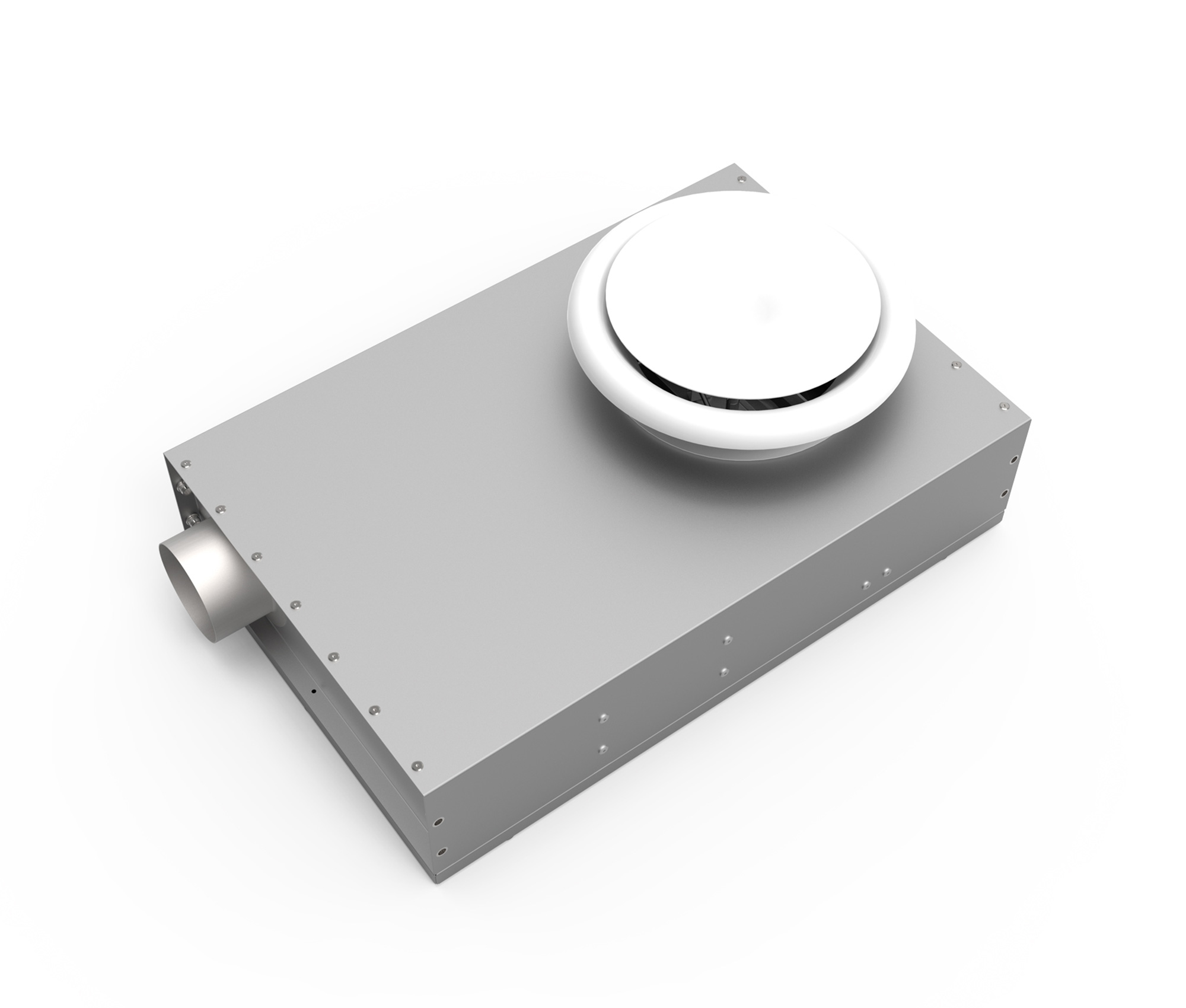

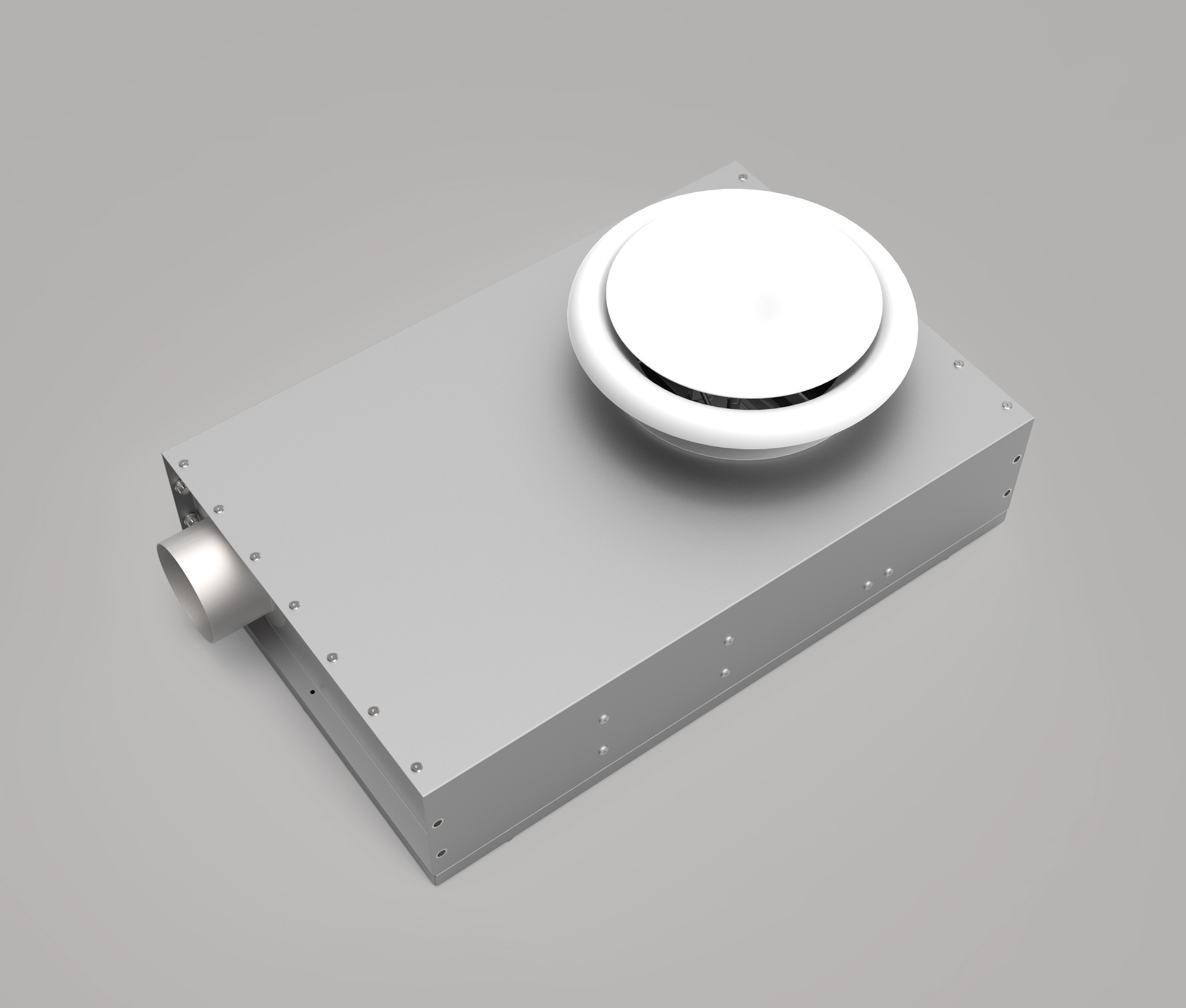

Szafka nawiewna sufitowa typ

CUT

ECUT

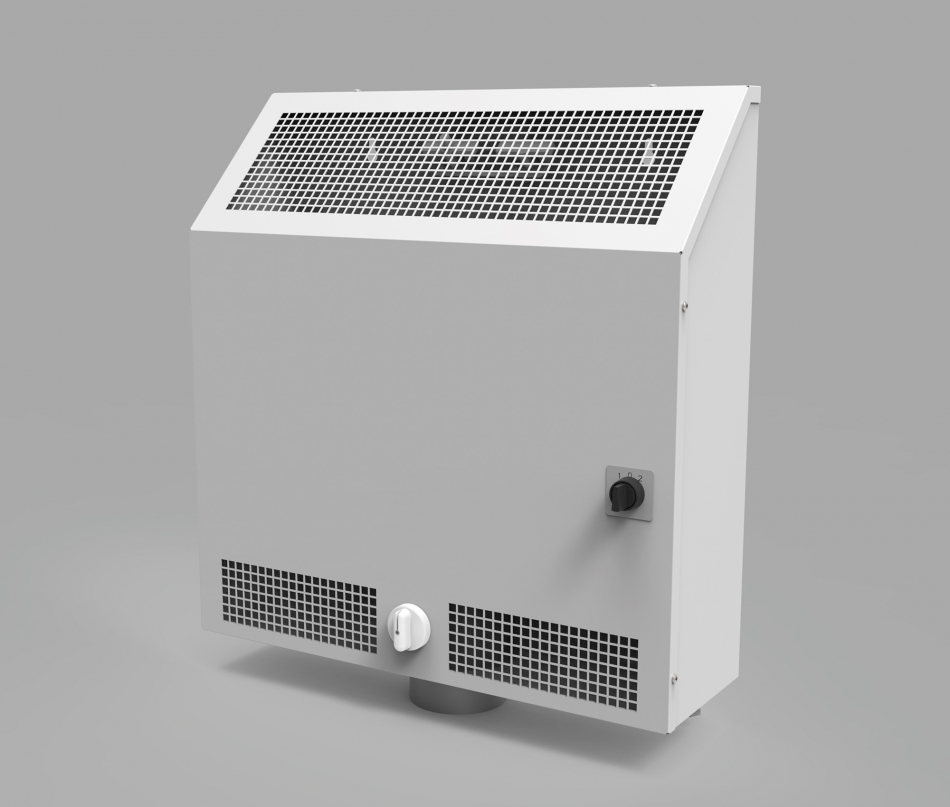

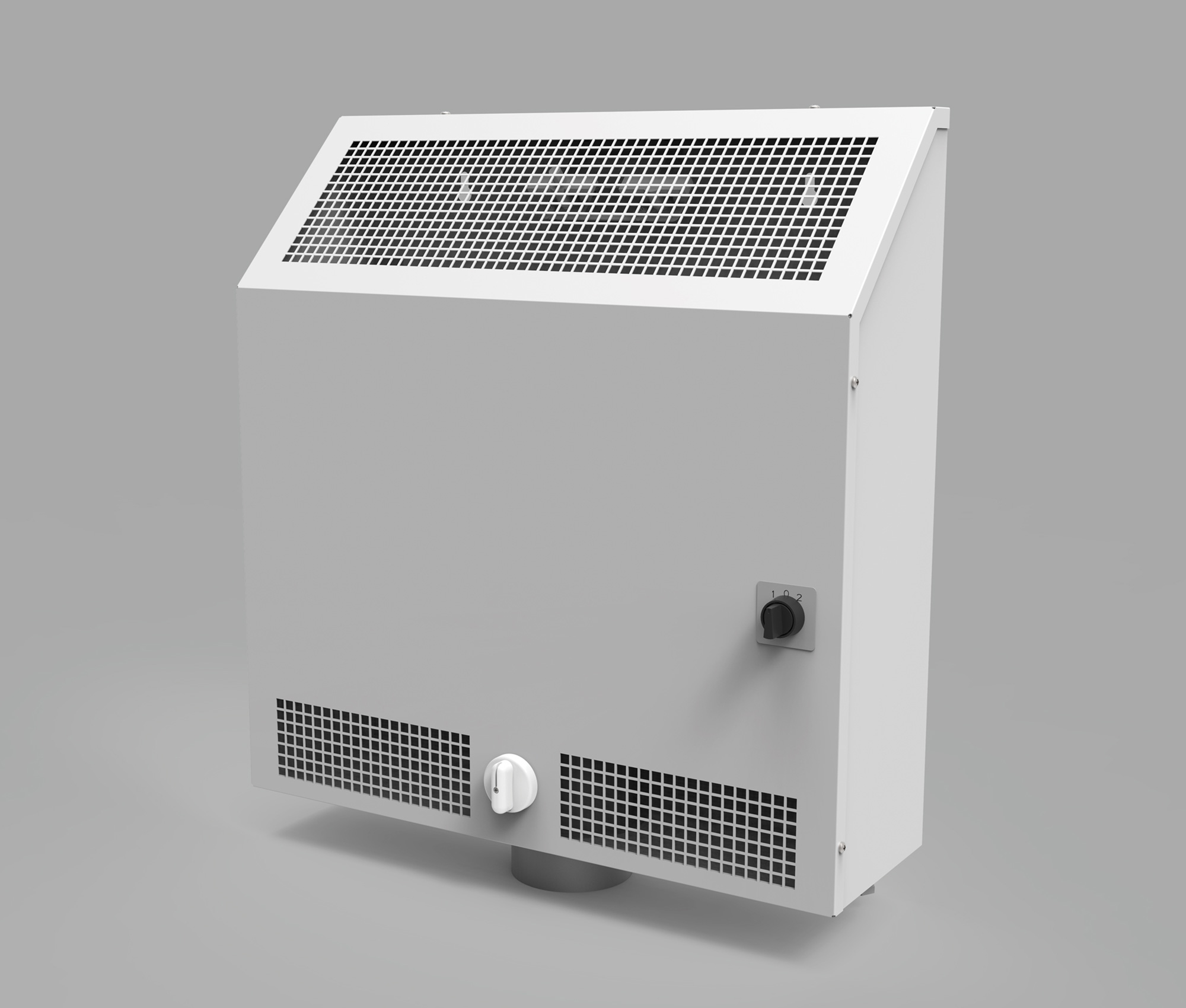

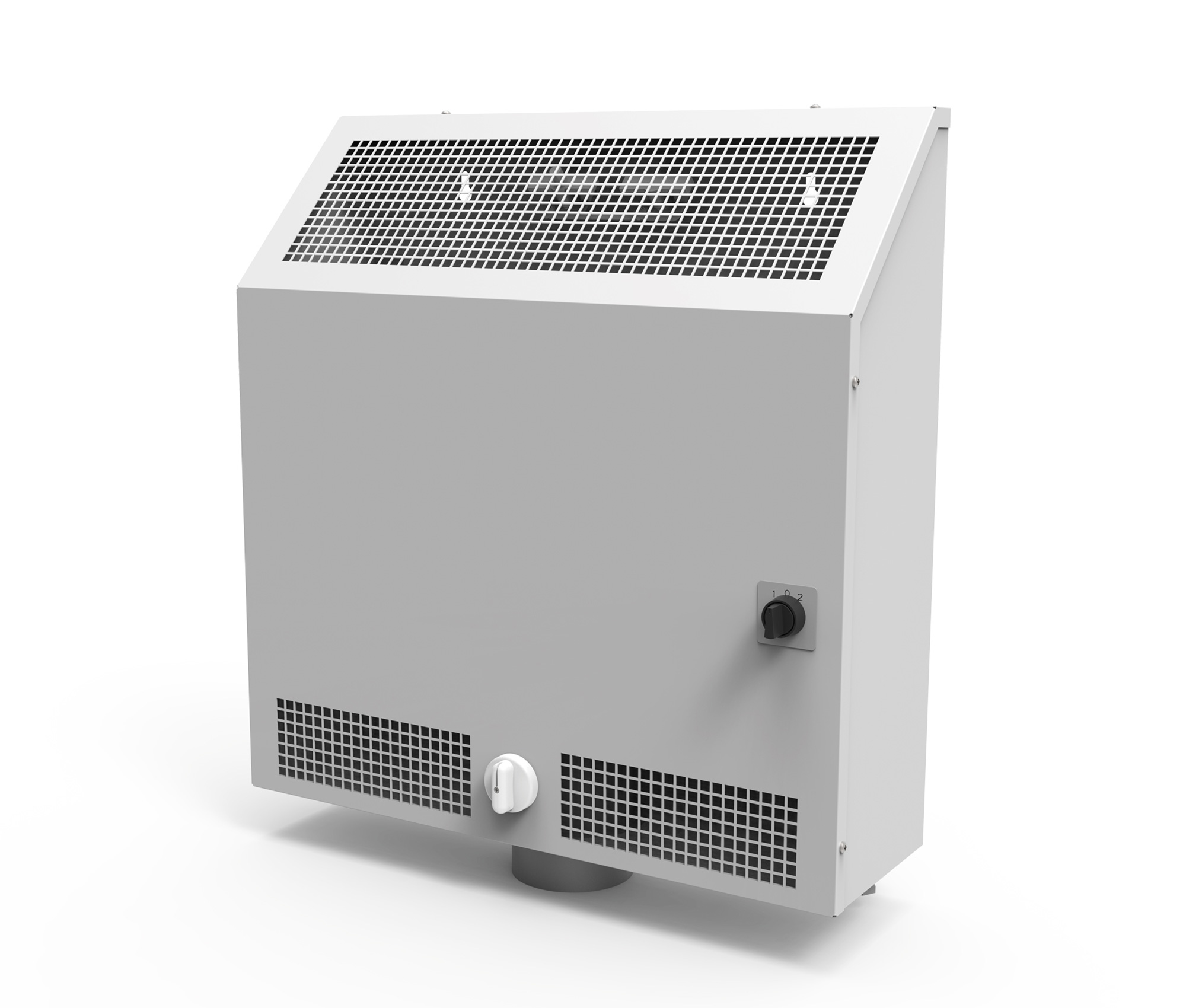

Szafka nawiewna przyścienna typ

ECU





Wykonanie szafek CUT, ECUT wielkość 1 i 2 jest zgodne z dyrektywą MED, możliwość montażu w sufitach klasy B15.
