ProduktyCentrale wentylacyjneEVO-MPoznaj technologię Klimor EVO

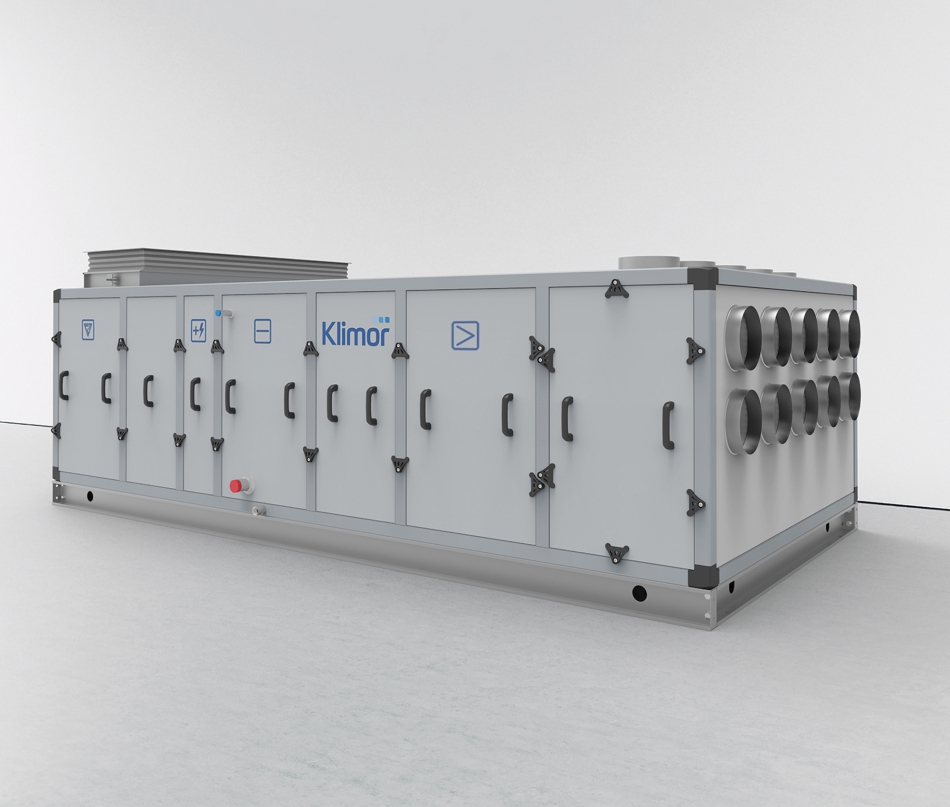

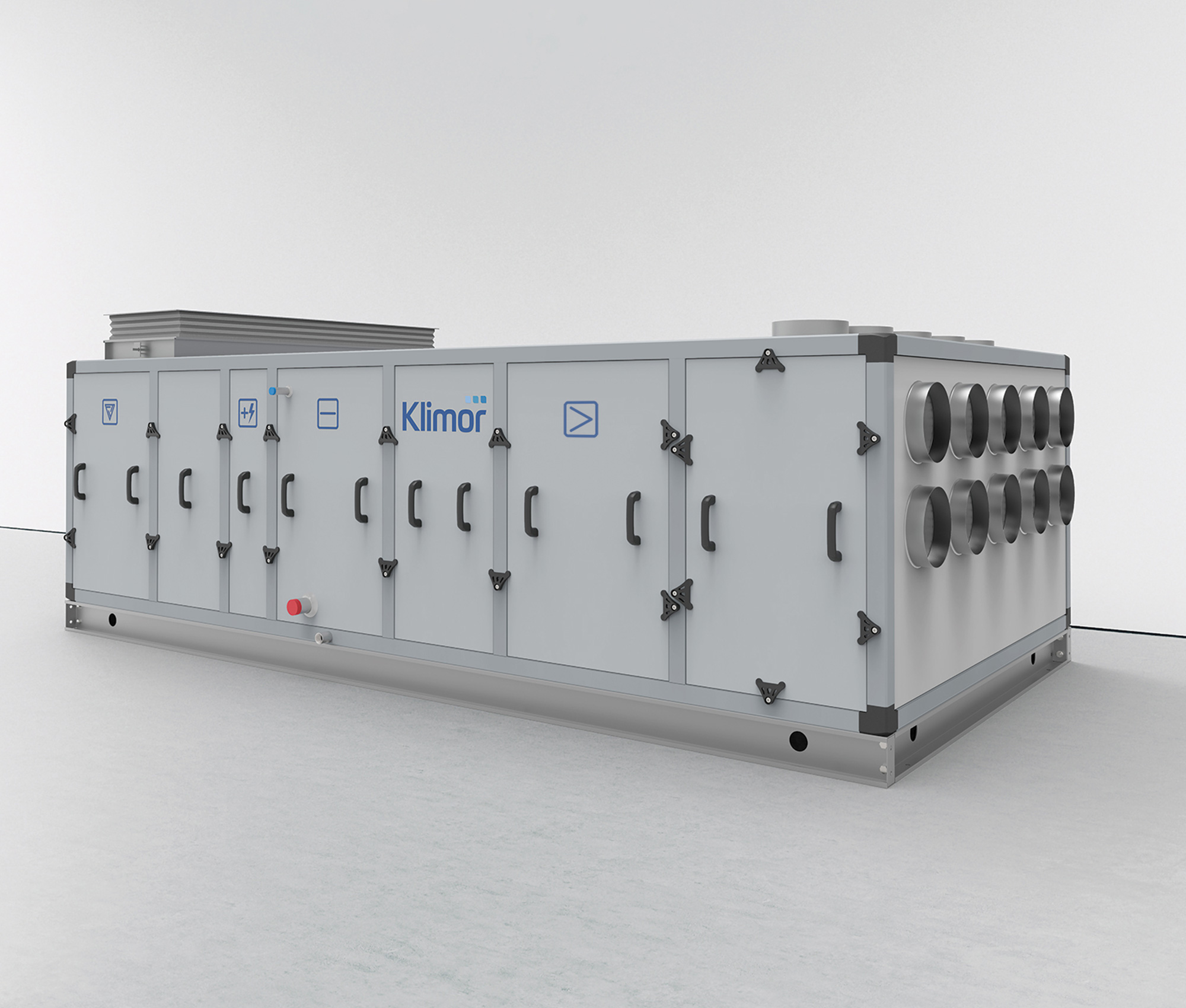

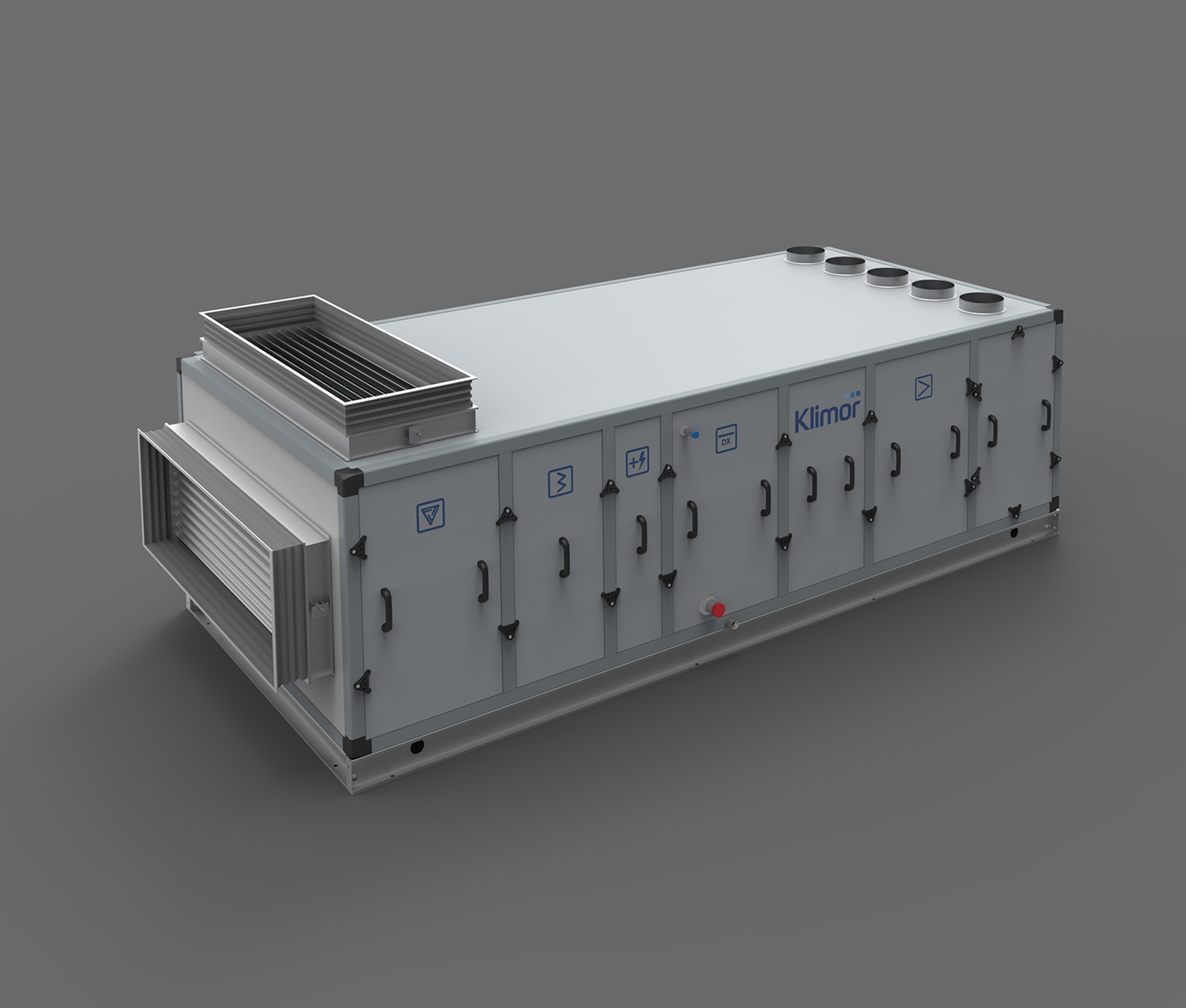

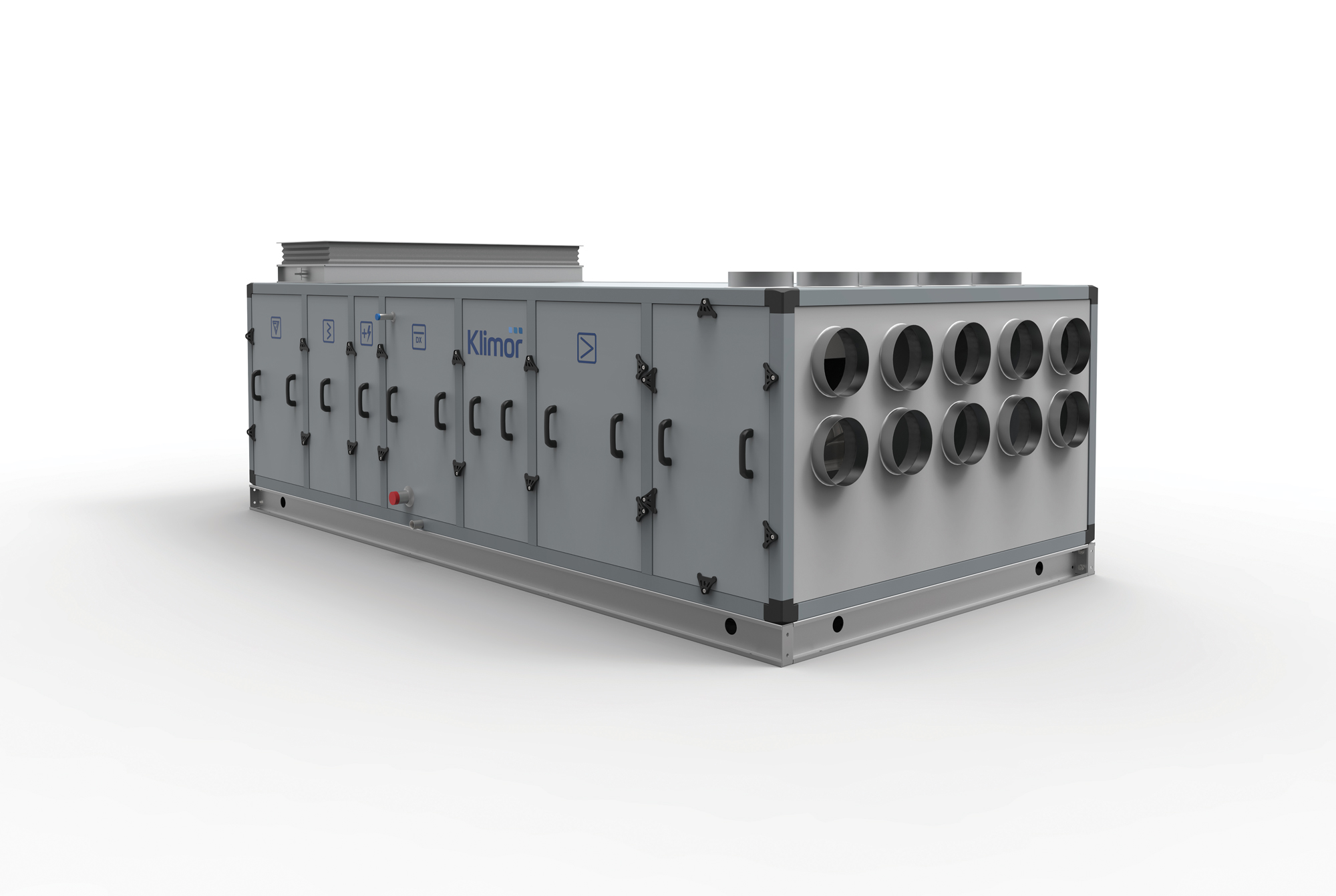

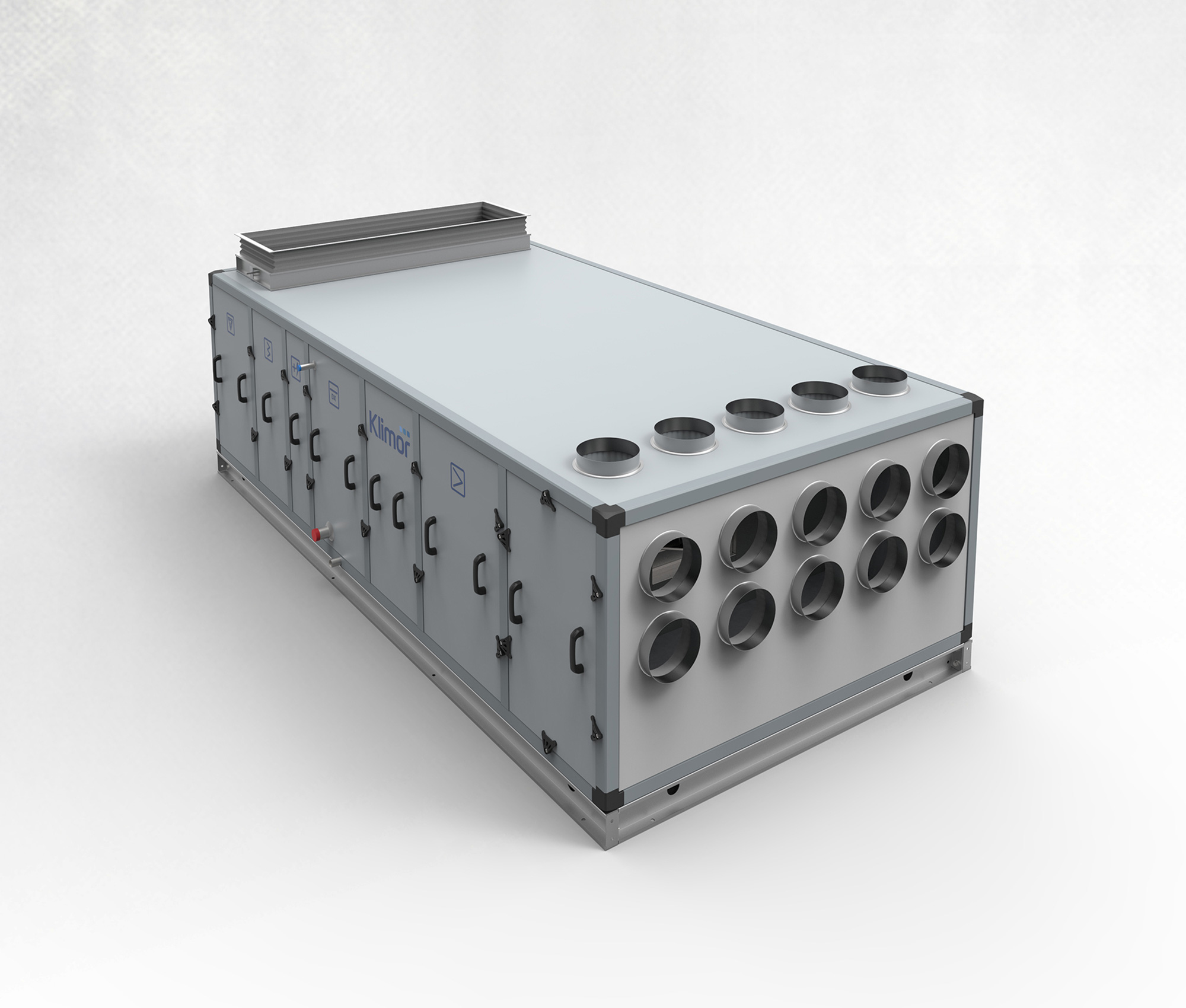

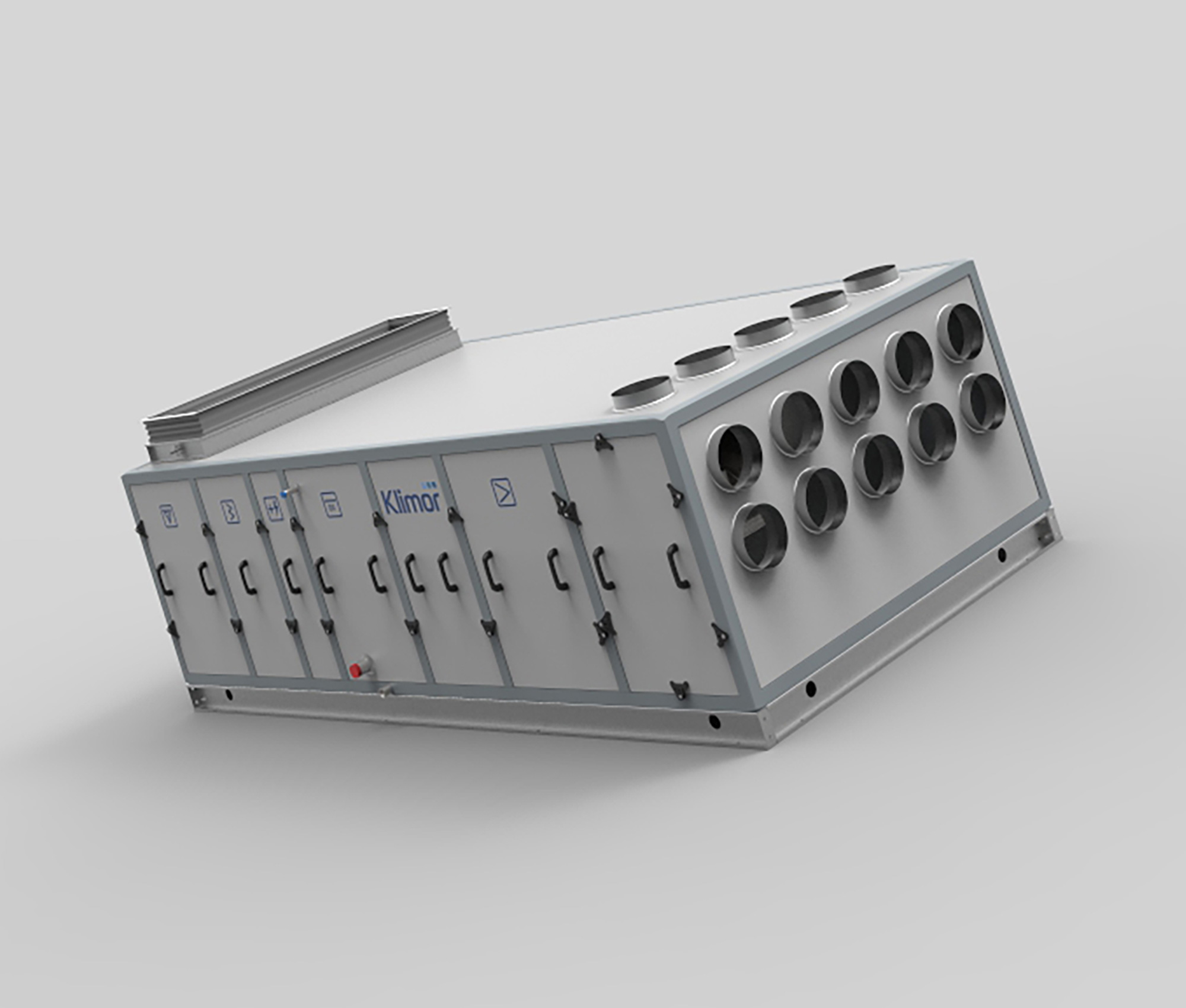

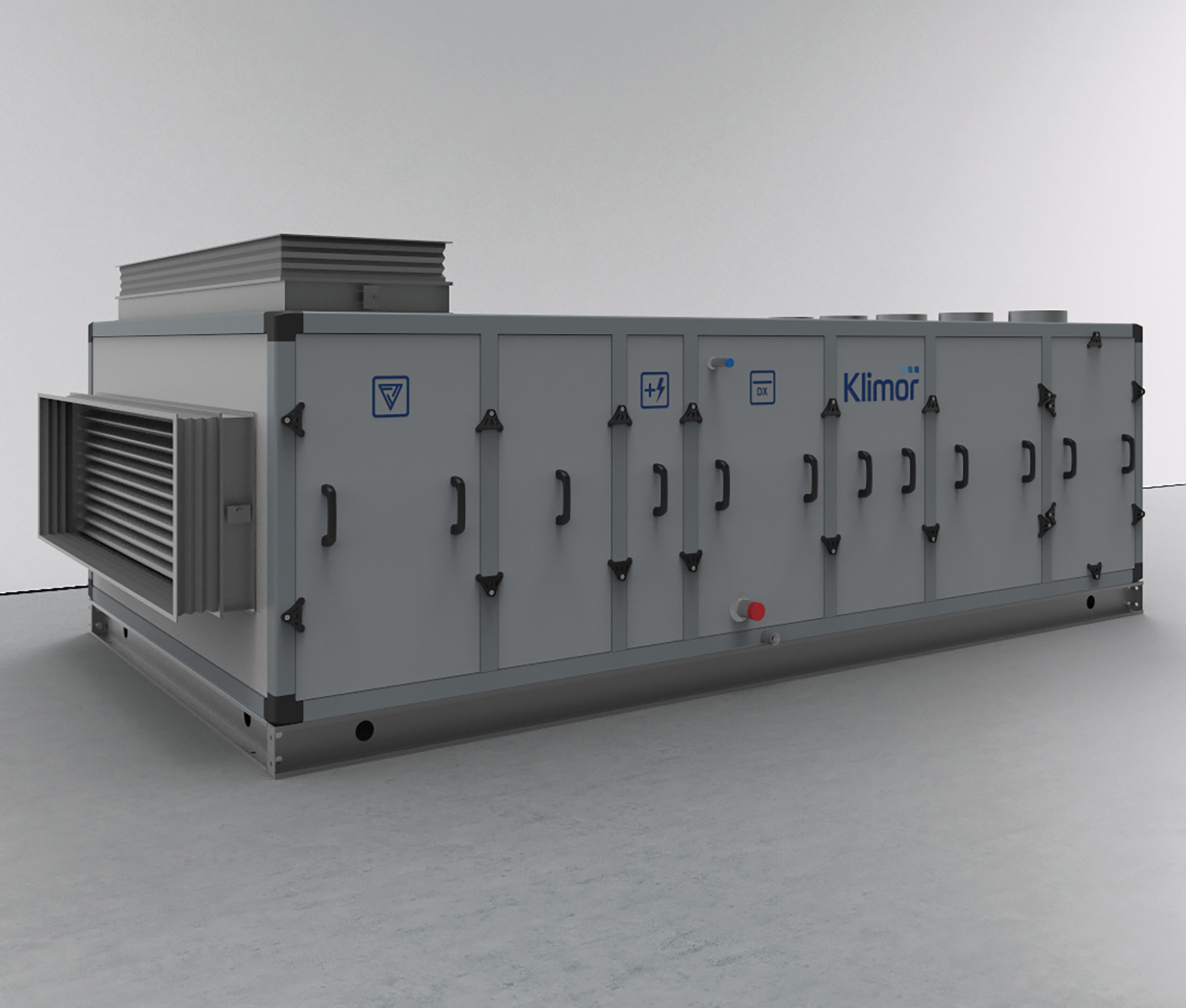

EVO-M

Modułowe centrale klimatyzacyjne i wentylacyjne w wykonaniu morskim

EVO_M_Wielkość
500_30000
Certyfikaty
PL-EN 1886_2008
PL-EN 13053+A1_2011
ISO_9001
ISO_14001
CE

Wybrane cechy serii EVO-M

Sekcja rozdziału
Taca ociekowa
Powłoka antykorozyjna
Nagrzewnica elektryczna
Izolacja
Sztywna konstrukcja ramy
Zespół wentylatorowy

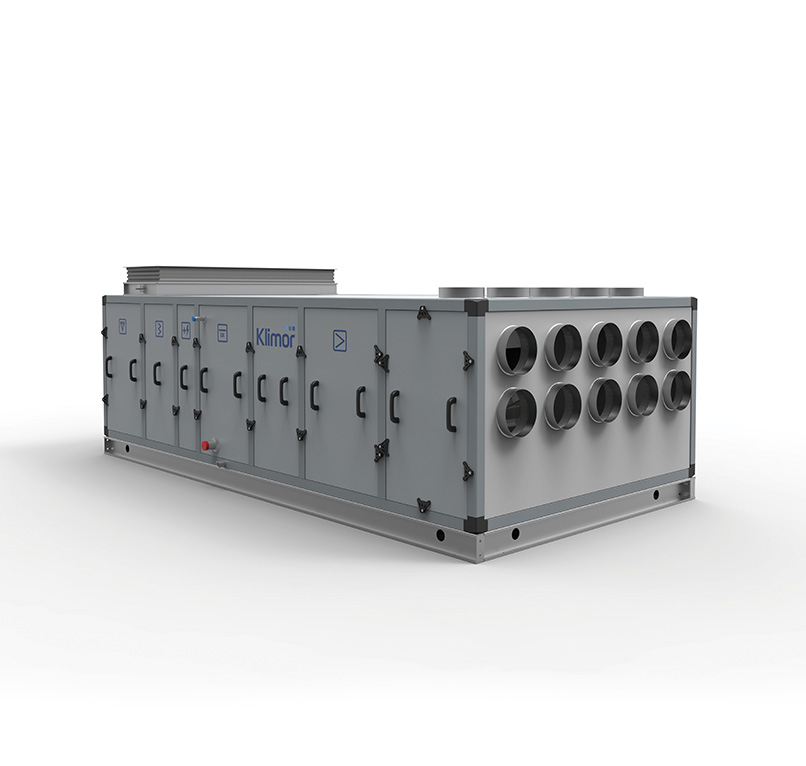

Sekcja rozdziału

Króćce okrągłe do rozdziału powietrza na poszczególne instalacje

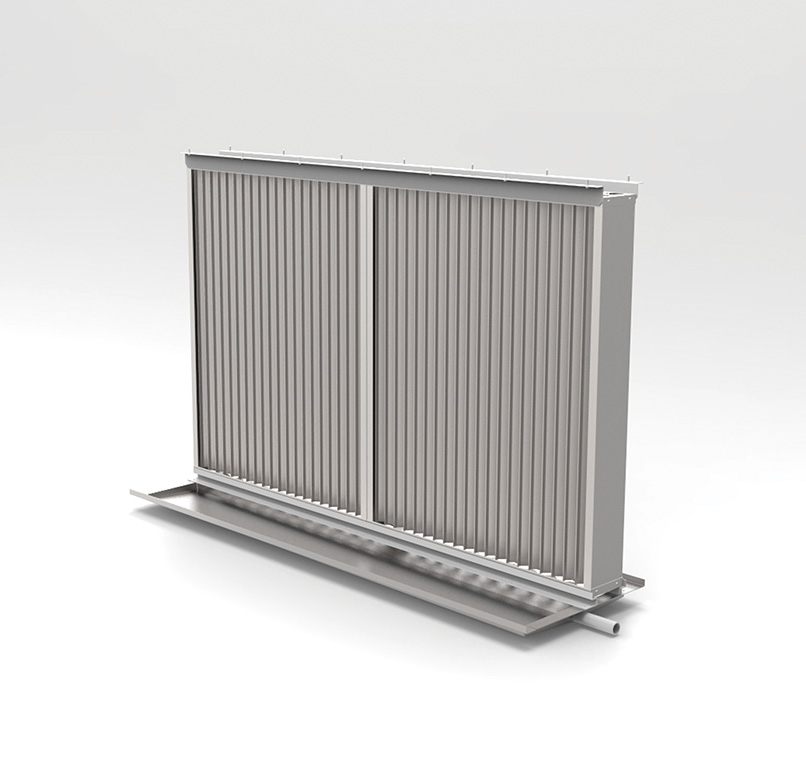

Taca ociekowa
  • Trzykierunkowy spadek
  • Łatwa konserwacja
Powłoka antykorozyjna
  • Blacha galwanizowana: z powłoką poliestrową / malowana

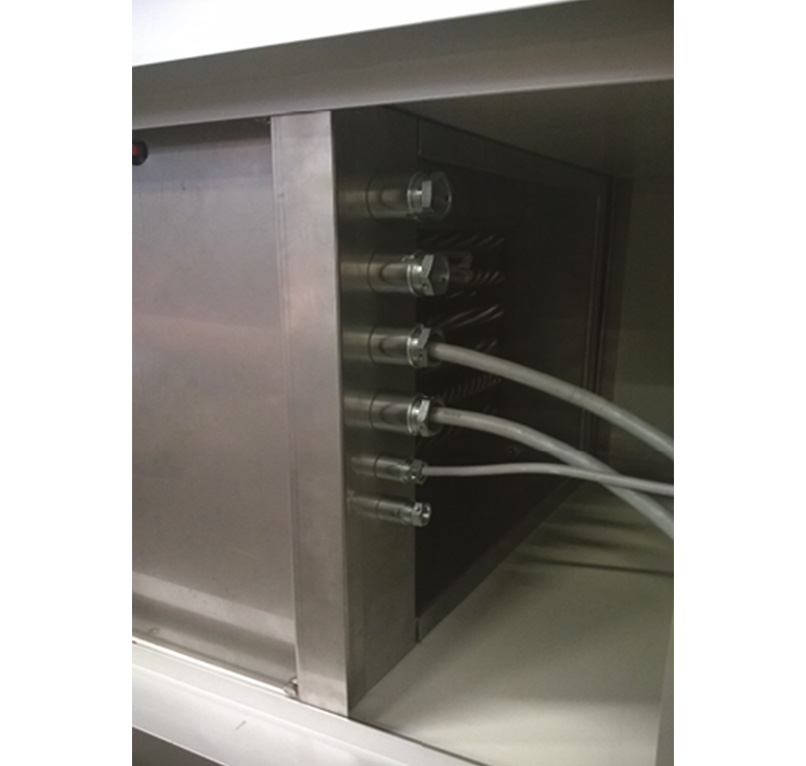

Nagrzewnica elektryczna
  • Podwójna ochrona termiczna
  • 60°C– reset automatyczny
  • 90°C– reset ręczny

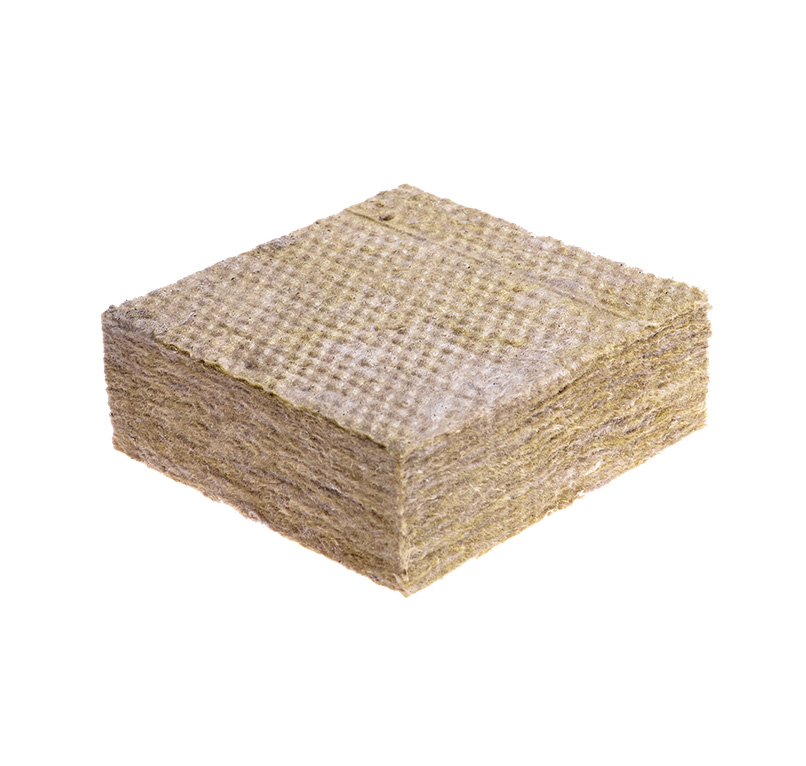

Izolacja
  • 50 mm ognioodporna
  • Wełna mineralna

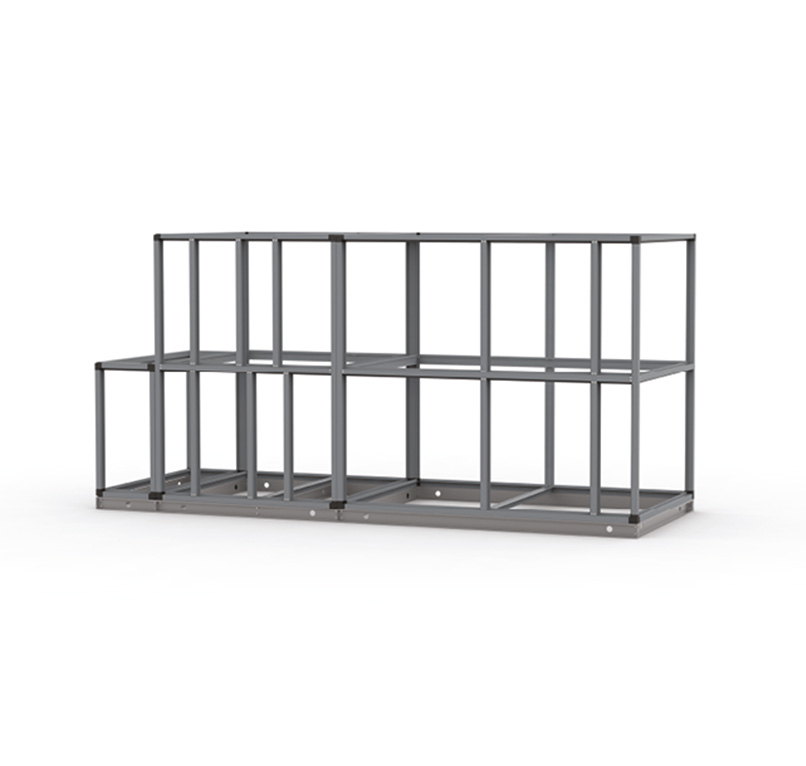

Sztywna konstrukcja ramy
  • Uniwersalna dla wszystkich wielkości
  • Dwa warianty profili:
  • Aluminium lub stal galwanizowana

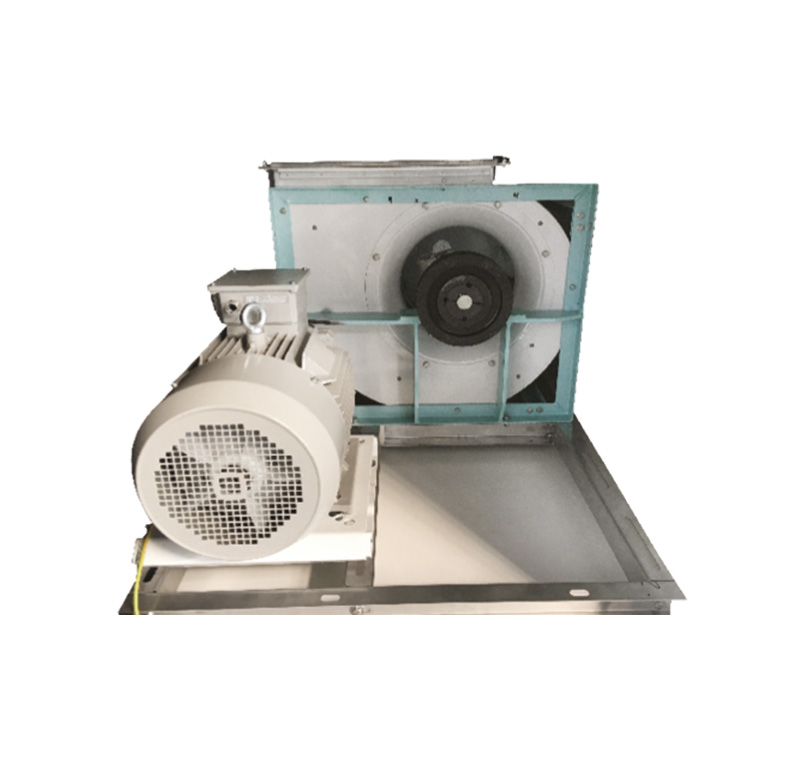

Zespół wentylatorowy
  • Wentylatory z bezpośrednim napędem lub z przekładnią pasową
sekcja-rozdzielcza
taca-ociekoawa
powloka
nagrzewnica
izolacja
sztywna-konstrukcja
zespol-wentylatorowy

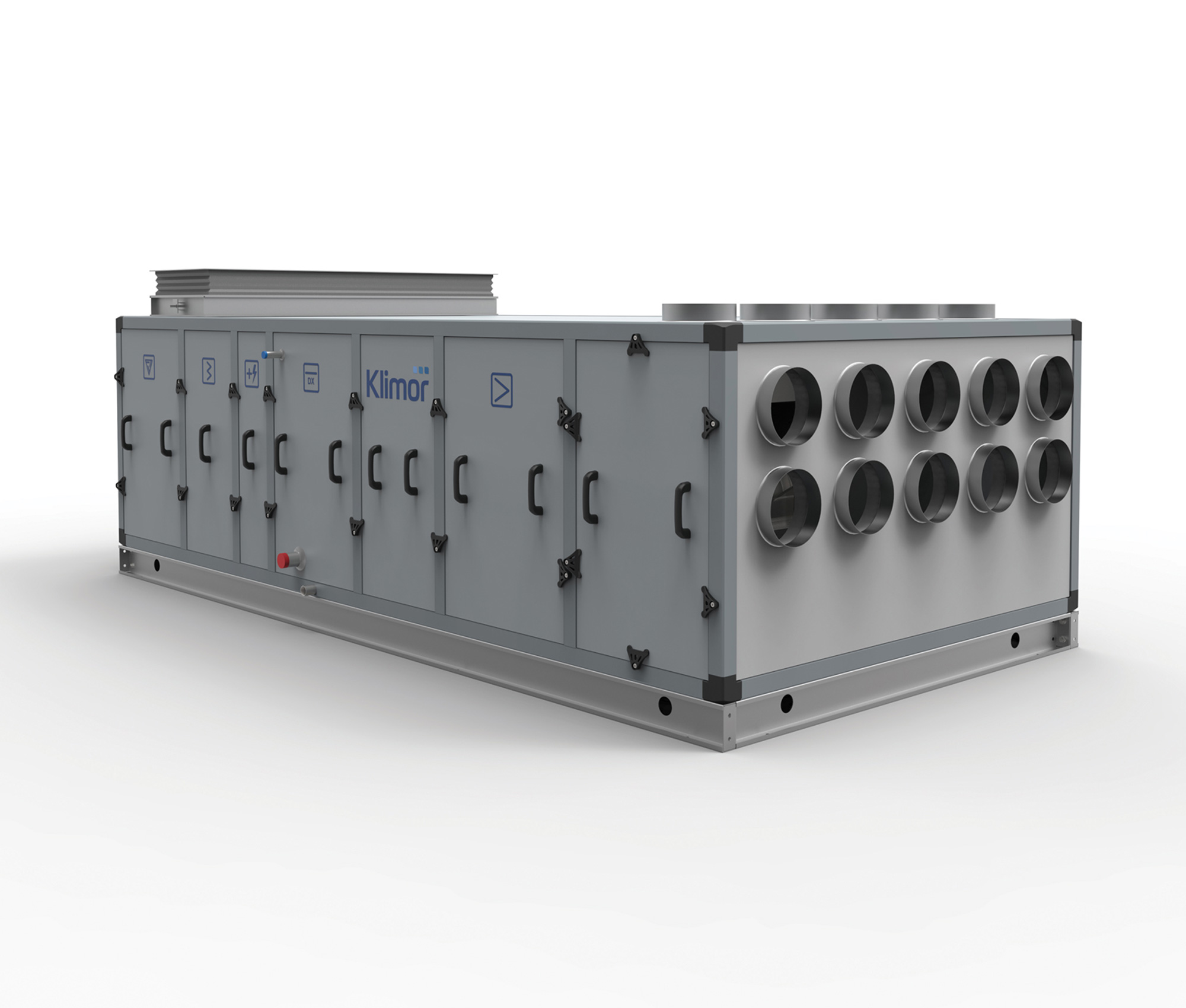

Komponenty EVO-M

EVO-m_02
1
2
3
4
5
6
7
8
1
Szkielet
  • Profil stalowy galwanizowany o wysokiej odporności antykorozyjnej
  • Narożniki z aluminium
2
Obudowa
  • Unikalna konstrukcja Paneli Termicznych, wykonanych z blachy stalowej galwanizowanej 0,7 mm z powłoką poliestrową i malowaną (opcja blachy stalowej nierdzewnej na wszystkie ściany wewnętrzne)
  • Płyty podłogowe z blachy stalowej nierdzewnej
  • Grubość panelu 50 mm (podłoga 70 mm)
  • Wypełnienie wełną mineralną niepalną klasy A1
  • Osłony mocowane do szkieletu na nity zrywane, styk blach wypełniony materiałem uszczelniającym
  • Pokrywy inspekcyjne i drzwi, wyposażone w uchwyty, mocowane do obudowy na dociski (standard) lub zamki (opcja)
  • Uszczelnienie pokrywa-szkielet przez profilową uszczelkę
3
Rama nośna
  • Rama gięta wykonana z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej lub rama spawana z ceowników hutniczych, zabezpieczona antykorozyjnie przez malowanie
  • Wysokość 120 mm
4
Tace ociekowe
  • Wykonane z blachy stalowej nierdzewnej, o spadku w trzech kierunkach, zamocowane w podłodze
  • Izolowane od spodu izolacją kauczukową
  • Króćce skroplin wykonane z tworzywa, wyprowadzone na zewnątrz przez profil szkieletu
  • Syfon odpływowy uniwersalny pod i nadciśnieniowy
  • Nie jest wymagane podniesienia ramy dla ciśnienia 600 Pa
5
Prowadnice
  • Wykonane z blachy nierdzewnej
6
Przepustnice
  • Wykonane z aluminium z mechanizmem napędowym schowanym w podwójnym profilu
7
Króćce elastyczne
  • Króćce elastyczne z profilami przyłączy kanałowych
8
Inne wyposażenie
  • Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia, montowane na obudowie centrali
  • Króciec wyrównania ciśnienia w sekcji wentylatorowej

Realizowane funkcje

Close
Filtr wstępny
PF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C



Close
Nagrzewnica wodna
WH
Nagrzewnica wodna
Funkcja i zastosowanie

Zastosowanie

  • Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
  • Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
  • Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby



Kluczowe zalety

  • Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
  • Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
  • Redukcja hałasu wentylatora
  • Wkłady filtracyjne podlegają myciu, a nie wymianie



Rodzaje

  • G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
  • Wersja aktywna i pasywna
Konstrukcja
  • Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
  • Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
  • Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
  • Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
  • Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości



Parametry powietrza

  • Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
  • Maksymalna temperatura powietrza: 70°C
Parametry

(acc. EN 13053+A1:2011)



PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ

Filtry EF

Filtry mechaniczne

Końcowy spadek ciśnienia [Pa]

50

450

Spadek ciśnienia zalecany do wymiany [Pa]

wymiana niekonieczna

300

Regeneracja

całkowite czyszczenie

niemożliwa

Utylizacja

nie dotyczy

na życzenie

Koszty eksploatacji

czyszczenie/mycie

wymiana i recykling



ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]

Średnia sprawność Em

Spadek  ciśnienia [Pa]

3

82%

42

2.5

90%

30

2

95%

20



KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D

80 ÷ 90

ePM1 - 80%

C

90 ÷ 95

ePM1 - 90%

B

95 ÷99

ePM1 - 95%

A

> 99

ePM1 - 95%

D

80 ÷ 90

ePM1 - 80%

Close
Filtr wtórny
SF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C





Close
Chłodnica wodna
WC
Chłodnica wodna
Funkcja i zastosowanie
  • Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Chłodnica z bezpośrednim odparowaniem
DX
Chłodnica z bezpośrednim odparowaniem
Funkcja i zastosowanie
  • Охлаждение приточного воздуха в помещениях систем вентиляции и кондиционирования воздуха
  • Охлаждение технологическим воздухом в промышленных системах вентиляции и кондиционирования воздуха
  • Сушка технологического воздуха в промышленных системах вентиляции и кондиционирования воздуха
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Zespół wentylatorowy
VF
Zespół wentylatorowy
Funkcja i zastosowanie

Zastosowanie

  • Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
  • Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
  • Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia



Rodzaje

  • Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
  • Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
  • Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu
Konstrukcja

Wentylatory z silnikami AC

  • Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali\
  • Napęd bezpośredni – wirnik montowany na wale silnika
  • Silnik jednobiegowy zgodny z normą IEC
  • Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne



Wentylatory z silnikami EC

  • Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
  • Napęd bezpośredni – wirnik montowany na wale silnika
  • Silnik jednobiegowy zgodny z normą IEC
  • Silnik z zabudowanym sterowaniem i zasilaniem



Wentylatory z silnikami AC

  • (EVO-M wykonanie morskie)
  • Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
  • Napęd pasowy
  • Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
  • Silnik zamontowany na regulowanej podstawie
  • Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
  • Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową



Parametry

Wentylatory z silnikami AC

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Moc znamionowa: 0,75 kW ÷ 15 kW
  • Zabezpieczenie typu PTC
  • Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
  • Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
  • Stopień ochrony: IP55
  • Klasa sprawności: IE2 / IE3
  • Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
  • Min. / maks. temperatura pracy: -30°C / 55°C



Wentylatory z silnikami EC

  • Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
  • Moc znamionowa: 0,5 kW ÷ 11,9 kW
  • Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
  • Żywotność łożysk: L10 = 20000h / L50 = 100000 h
  • Stopień ochrony: IP54 / IP55
  • Klasa sprawności: powyżej IE3
  • Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
  • Otwarty protokół standardu RS485 MODBUS-RTU
  • Min. / maks. temperatura pracy: -25°C / 60°C



Wentylatory z silnikami AC

  • (EVO-M wykonanie morskie)
  • Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
  • Moc znamionowa: 0,75 kW ÷ 22,5 kW
  • Zabezpieczenie typu PTC
  • Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
  • Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
  • Stopień ochrony: IP55
  • Klasa sprawności: IE2
  • Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
  • Min. / maks. temperatura pracy: -30°C / 55°C



ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

Maks. temperatura °C

30

35

40

45

50

55

60

P/PN %

105

102

100

97

93

87

82

Close
Nagrzewnica elektryczna
EH
Nagrzewnica elektryczna
Funkcja i zastosowanie
  • Ogrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Ogrzewanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Wstępne ogrzewanie powietrza na wlocie centrali (centrale higieniczne)
Konstrukcja
  • Jedno lub wielostopniowe elementy grzejne
  • Elementy grzejne grupowane w sekcje
  • Obudowa nagrzewnicy ze stali galwanizowanej
  • Podłączenie do listwy zaciskowej
  • Nagrzewnica standardowo wyposażona w termostat zabezpieczający przed przegrzaniem



Przyłącza wymiennika

  • Podłączenie przewodów do listwy zaciskowej wymiennika od strony obsługowej centrali
Parametry
  • Napięcie zasilające: 3x400 V / 50 Hz
  • Min. / maks. moc grzewcza: 4÷168 kW
  • Min. prędkośc powietrza: v = 1,5 m/s
  • Maks. dopuszczalna temperatura otoczenia wokół elementów grzejnych: 65°C
Close
Obrotowy wymiennik ciepła
RR
Obrotowy wymiennik ciepła
Funkcja i zastosowanie

Zastosowanie

  • Pośredni odzysk energii oraz przeniesienie wilgoci z kondensatu wykraplanego z powietrza wywiewanego
  • Pośredni odzysk ciepła jawnego i utajonego z powietrza wywiewanego oraz przeniesienie ciepła i wilgoci do powietrza nawiewanego
  • Odzysk energii bez całkowitej separacji strumieni powietrza nawiewanego i wywiewanego
  • Zastosowanie w urządzeniach nawiewno-wywiewnych



Rodzaje

  • Kondensacyjny
  • Higroskopijny
Konstrukcja

Kondensacyjny

  • Rotor wykonany z płaskich i giętych arkuszy folii aluminiowej, tworzących drobne kanały
  • Przemiennik częstotliwości kontroluje prędkość przekładni pasowej – możliwość regulacji stopnia regeneracji oraz zabezpieczenie rotora przed zamrożeniem skondensowanej pary wodnej
  • Komora czyszcząca, redukcja ilości „zanieczyszczonego” powietrza wywiewanego, przenikającego do świeżego powietrza nawiewanego
  • Uszczelka szczotkowa na obwodzie rotora i na połączeniach, chroni przed dodatkowymi nieszczelnościami
  • Rotor niedzielony do średnicy 2300 mm i wysokości obudowy 2500 mm



Higroskopijny

  • Rotor wykonany z płaskich i giętych arkuszy folii aluminiowej z powłoką higroskopijną, tworzących drobne kanały
  • Przemiennik częstotliwości kontroluje prędkość przekładni pasowej – możliwość regulacji stopnia regeneracji oraz zabezpieczenie rotora przed zamrożeniem skondensowanej pary wodnej
  • Komora czyszcząca, redukcja ilości „zanieczyszczonego” powietrza wywiewanego, przenikającego do świeżego powietrza nawiewanego
  • Uszczelka szczotkowa na obwodzie rotora i na połączeniach, chroni przed dodatkowymi nieszczelnościami
  • Rotor niedzielony do średnicy 2300 mm i wysokości obudowy 2500 mm



Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)



Kondensacyjny

  • Sprawność: do 85%
  • Szczelność wymiennika dla parametrów nominalnych: do 97%
  • Maks. prędkość powietrza 4,5 m/s
  • Prędkość obrotowa rotora: 10 obr/min
  • Maks. spadek ciśnienia: 450 Pa
  • Min. /maks. temperatura pracy: -30°C / +70°C



Higroskopijny

  • Sprawność: do 85%
  • Szczelność wymiennika dla parametrów nominalnych: do 97%
  • Maks. prędkość powietrza 4,5 m/s
  • Prędkość obrotowa rotora: 10 obr/min
  • Maks. spadek ciśnienia: 450 Pa
  • Min./maks. temperatura pracy: -30°C / +70°C



Close
Tłumik
SL
popTłumik
Funkcja i zastosowanie

Zastosowanie

  • Redukcja hałasu emitowanego do instalacji powietrznej



Rodzaje

  • SLC_STD (standardowy)
  • SLC_HEFF (wyższa skuteczność)
Konstrukcja
  • Wkłady tłumiące o grubości 100 mm lub 200 mm, wypełnienie z niepalnej wełny mineralnej o klasie odporności ogniowej A1
  • Powierzchnia płyty izolacyjnej pokryta welonem szklanym
  • Mata izolacyjna zabudowana ramką z blachy galwanizowanej lub dodatkowo pokrytej poliestrem (EVO-H)
Parametry

Maks. prędkość powietrza: v = 4,5 m/s

Akcesoria

Dach / czerpnia / wyrzutnia

  • Dla central w wersji zewnętrznej dostarczany jest dach oraz element czerpni i wyrzutni
  • Dla central w wersji zewnętrznej możliwy jest montaż elementów systemu odprowadzania wody po stronie nie obsługowej urządzeń



Drzwi / zamki / uchwyty

  • Łatwe w użyciu zamki drzwi serwisowych oraz uchwyty paneli rewizyjnych umożliwiają prawidłową i bezpieczną konserwację urządzeń



Okna inspekcyjne

  • Okna inspekcyjne o średnicy 200 mm pozwalają na obserwację wnętrza podczas pracy urządzeń.
  • Dla wykonań zewnętrznych możliwość zainstalowania elementów zaciemniających



Wewnętrzne oświetlenie

  • Oświetlenie zamontowane w wymaganych sekcjach umożliwia obserwację wnętrza centrali przez okno inspekcyjne
  • Włącznik oświetlenia zamontowany na zewnątrz urządzenia
Close
Pusta sekcja
ES
Close
Sekcja mieszania
MX
Close
Nawilżacz
HS
nawilzacz_OPEN.976
Функция и применение

Zastosowanie

  • Klimatyzacja komfortu: Dostarczenie powietrzu odpowiedniej ilości wilgoci
  • Zastosowania przemysłowe
  • Zastosowania medyczne
  • Minimalny wpływ na temperaturę termometru suchego (DB)
  • Łatwy w użyciu: Podświetlany wyświetlacz LCD, informujący o stanie urządzenia oraz zapewniający jego pełną diagnostykę
  • Niezawodność: Cylindry z szybkozłączami do łatwej i szybkiej konserwacji
  • Wydajność: Szybkie uruchamianie oraz osiąganie wymaganej wydajności
  • Łączność: Zintegrowany protokół komunikacyjny Modbus®



Rodzaje

  • Elektrodowa wytwornica pary
  • Nawilżacz z bezpośrednim wtryskiem pary technologicznej
Konstrukcja

Elektrodowa wytwornica pary

  • Obudowa zewnętrzna i wewnętrzna z blachy galwanizowanej
  • Cylinder wodny z tworzywa
  • Kompletny system sterowania z panelem sterującym
  • Zestaw nierdzewnych lanc dystrybucyjnych
  • Węże parowe
  • Przewód kondensatu
  • Grzałka przeciwzamrożeniowa (wersja zewnętrzna)
  • Wentylator chłodzący (wersja zewnętrzna)
  • Pompka kondensatu



Nawilżacz z bezpośrednim wtryskiem pary technologicznej

  • Zintegrowany zawór regulacyjny
  • Osuszacz pary
  • Separator
  • Zestaw rozdzielaczy i nierdzewnych lanc dystrybucyjnych
  • Odwadniacz
  • Grzałka przeciwzamrożeniowa (wersja zewnętrzna)
  • Wentylator chłodzący (wersja zewnętrzna)
Parametry

Elektrodowa wytwornica pary

  • Regulacja wydajności
  • Wydajność (produkcja pary): 10÷130 kg/h
  • Napięcie: 3x400 V / 50 Hz
  • Pobór mocy elektrycznej: 7,5÷97 kW
  • Maks. prędkość powietrza: v = 4 m/s



Nawilżacz z bezpośrednim wtryskiem pary technologicznej

  • Sprawność regulacji: ± 10%
  • Sygnał kontrolny: 0÷10 V (24 V AC)
  • Zalecane ciśnienie pary: 0,8 MPa
  • Zakres ciśnienia: 0,15÷4 bar
  • Maks. prędkość powietrza: v = 4 m/s





Parametry  wody



Min.

Maks.

Min.

Maks.

Ciśnienie

MPa

0,1

0,8

0,1

0,8

Temperatura

°C

1

40

1

40

Rodzaj wody

woda normalna

woda o niskim zasoleniu

Przewodność przy 20°C

uS/cm

350

1250

75

300

Rozpuszczalność (cR)

mg/l

0,65 * przewodność przy 20°C

Suchość przy 180°C (R180

mg/l

0,93 * przewodność przy 20°C

Twardość całkowita (TH)

mg/l CaCO3

100

400

50

150

Twardość tymczasowa

mg/l CaCO3

60

300

30

100

Żelazo + magnez

mg/l Fe+Mg

-

0,2

-

0,2

Chlorki

mg/l Cl

-

30

-

20

Krzemionki

mg/l Si02

-

20

-

20

Chlor śladowy

mg/l Cl-

-

0,2

-

0,2

Siarczan wapnia

mg/l CaSO4

-

100

-

60

Zanieczyszczenia mechaniczne

mg/l

-

0

-

0

Rozpuszczalniki, rozcieńczalniki,

detergenty, środki smarne

mg/l

-

0

-

0

Rozpuszczalność (cR)

mg/l

100

400

50

150

PF
Filtr wstępny
WH
Nagrzewnica wodna
SF
Filtr wtórny
WC
Chłodnica wodna
DX
Chłodnica z bezpośrednim odparowaniem
VF
Zespół wentylatorowy
EH
Nagrzewnica elektryczna
RR
Obrotowy wymiennik ciepła
SL
Tłumik
ES
Pusta sekcja
MX
Sekcja mieszania
HS
Nawilżacz

Zastosowanie

Statki_towarowe
Statki towarowe
Statki_rybackie
Statki rybackie
Statki_pasazersko-towarowe
Promy pasażersko-towarowe
Statki_badawcze_i_wojskowe
Statki badawcze i wojskowe
Statki_pomocniczne_holowniki
Statki pomocnicze np. holowniki

Dane techniczne

EVO-M

WIELKOŚĆ

VMIN

VOPT

VMAKS

WYMIARY ZEWNĘTRZNE

CENTRALE NAWIEWNE LUB WYWIEWNE

CENTRALE

NAWIEWNO-WYWIEWNE

W

H

HTOT

W1

H1

H1TOT

5100

778

1450

3499

700

500

620

1400

950

1070

3200

1102

2250

4957

950

500

620

1900

950

1070

5200

1210

2200

5443

700

700

820

1400

1350

1470

0300

1408

2800

6334

950

600

720

2400

1150

1270

0400

1822

3750

8197

1200

600

720

2400

1150

1270

2500

2419

500

10886

1300

700

8920

2600

1350

1470

3500

2 479

4 900

11 154

950

950

1070

1 900

1 850

1 970

0600

2 851

5 900

12 830

1 300

800

920

2 600

1 550

1 670

0700

3 326

7 000

14 969

1 500

800

920

3 000

1 550

1 670

5800

4 082

8 300

18 371

1 500

950

1070

3 000

1 850

1 970

8800

4 198

8 000

18 889

1 200

1 200

1 320

2 400

2 350

2 470

0010

4 666

9 700

20 995

1 700

950

1 070

3 400

1 850

1 970

5010

5 011

9 800

22 550

1 300

1 300

1 420

2 600

2 550

2 670

5310

6 487

13 400

29 192

1 800

1 200

1 320

3 600

2 350

2 470

Pliki do pobrania

Klimor Air Designer

Internetowe oprogramowanie doboru oferuje szybki wybór produktów zgodnie z konkretnymi wymaganiami projektowymi. Oprogramowanie dostarcza użytkownikom wszelkich potrzebnych informacji technicznych
Przejdź do konfiguratora
kad
