ProduktyCentrale wentylacyjneEVO-PPoznaj technologię Klimor EVO

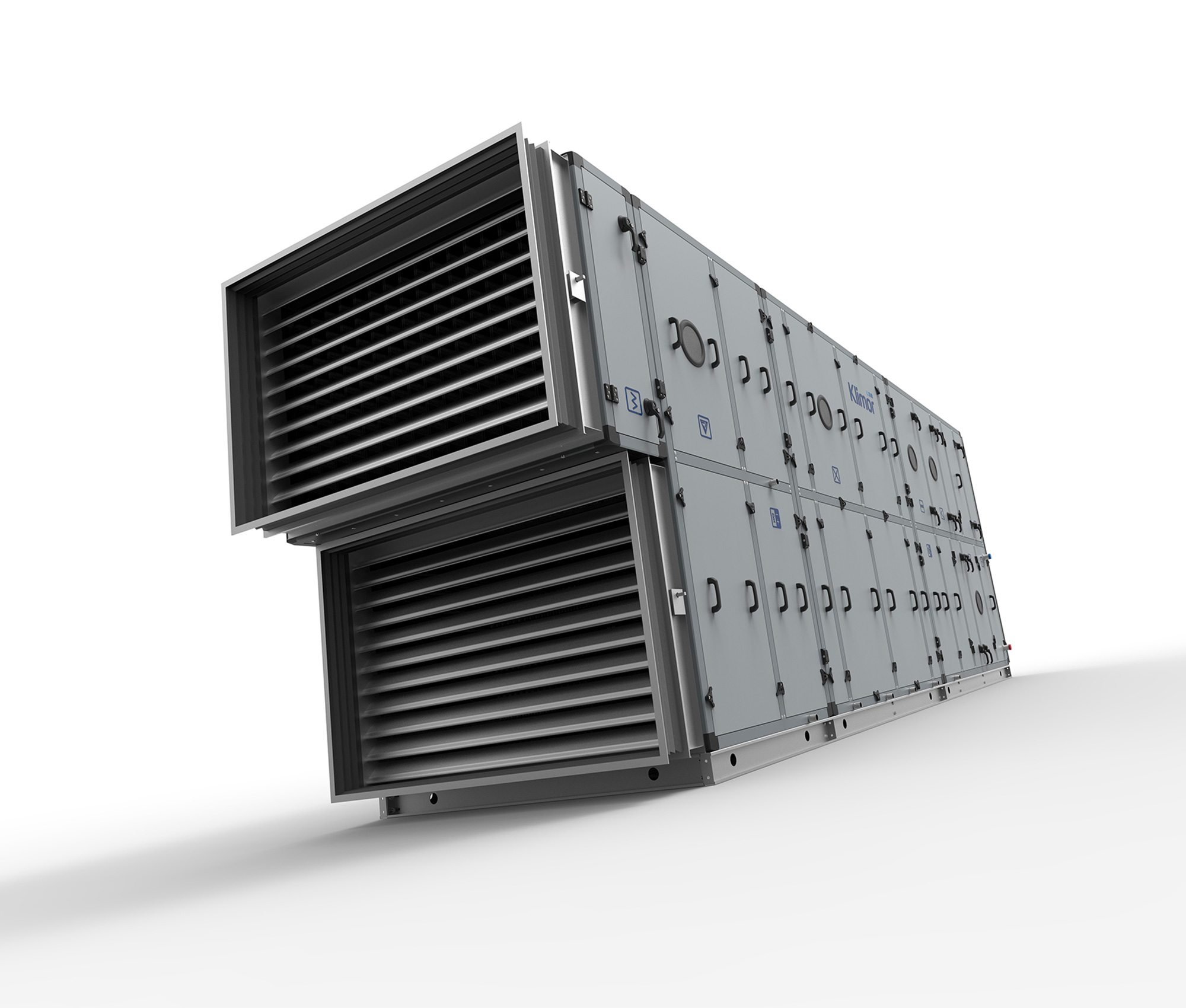

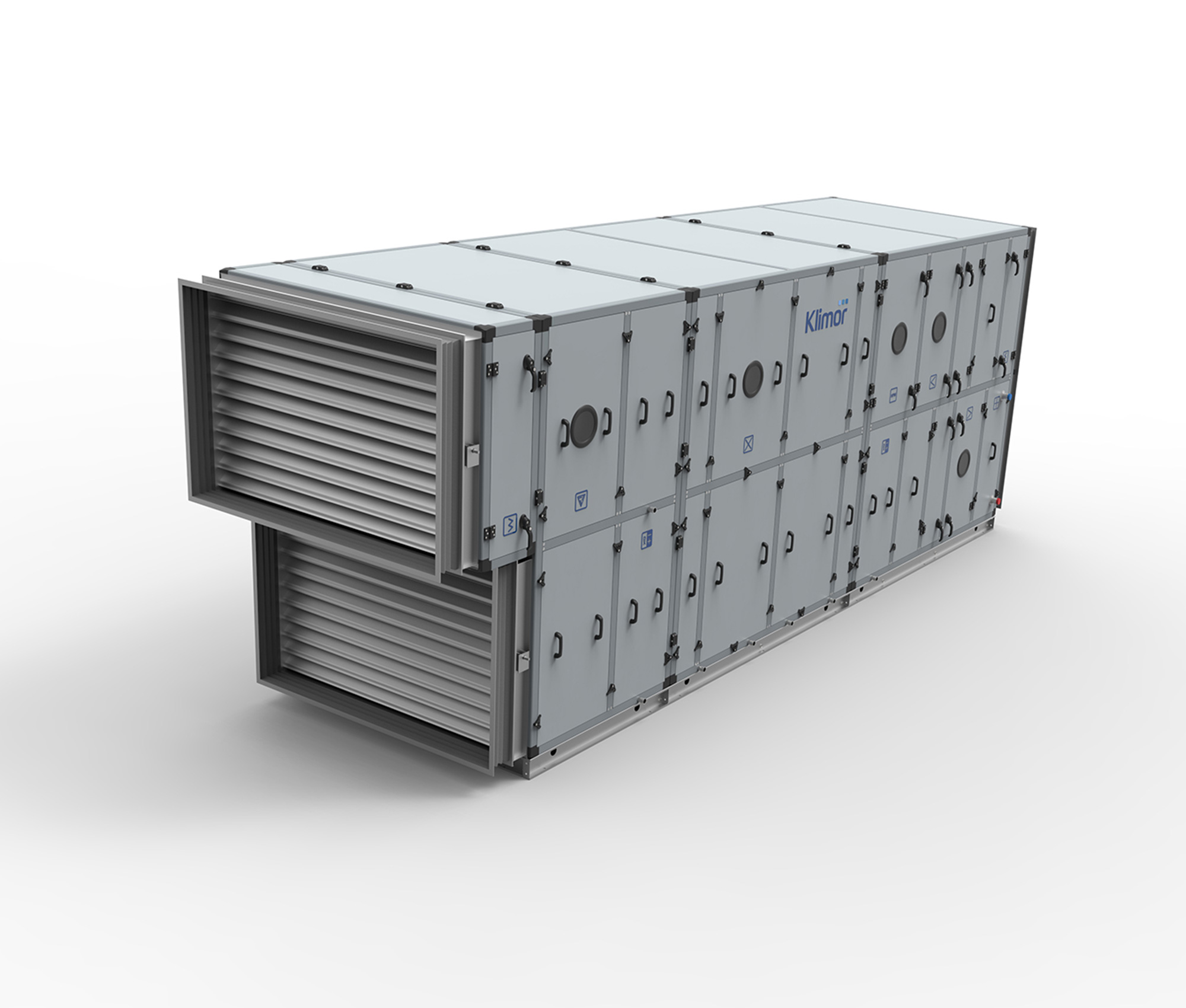

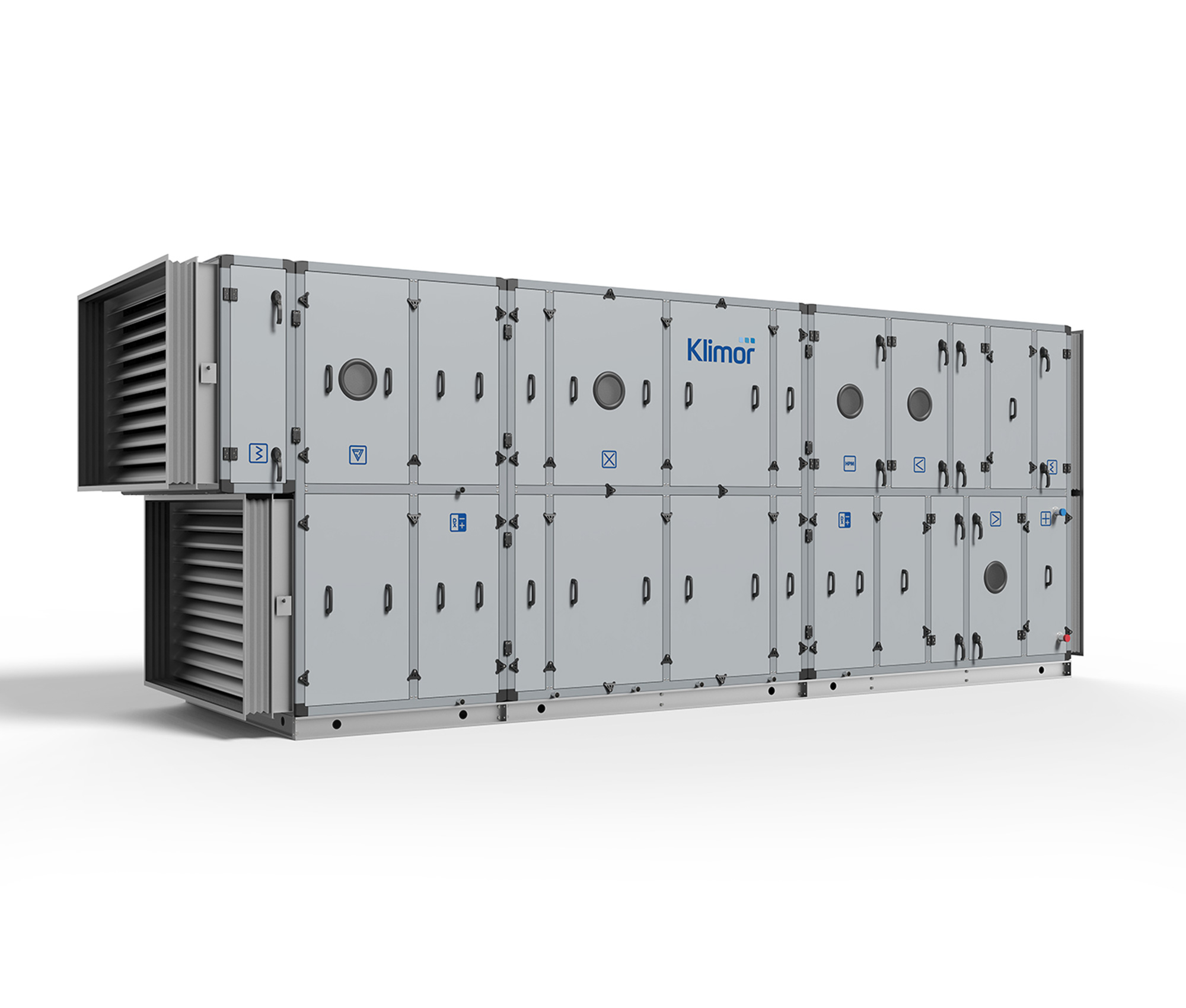

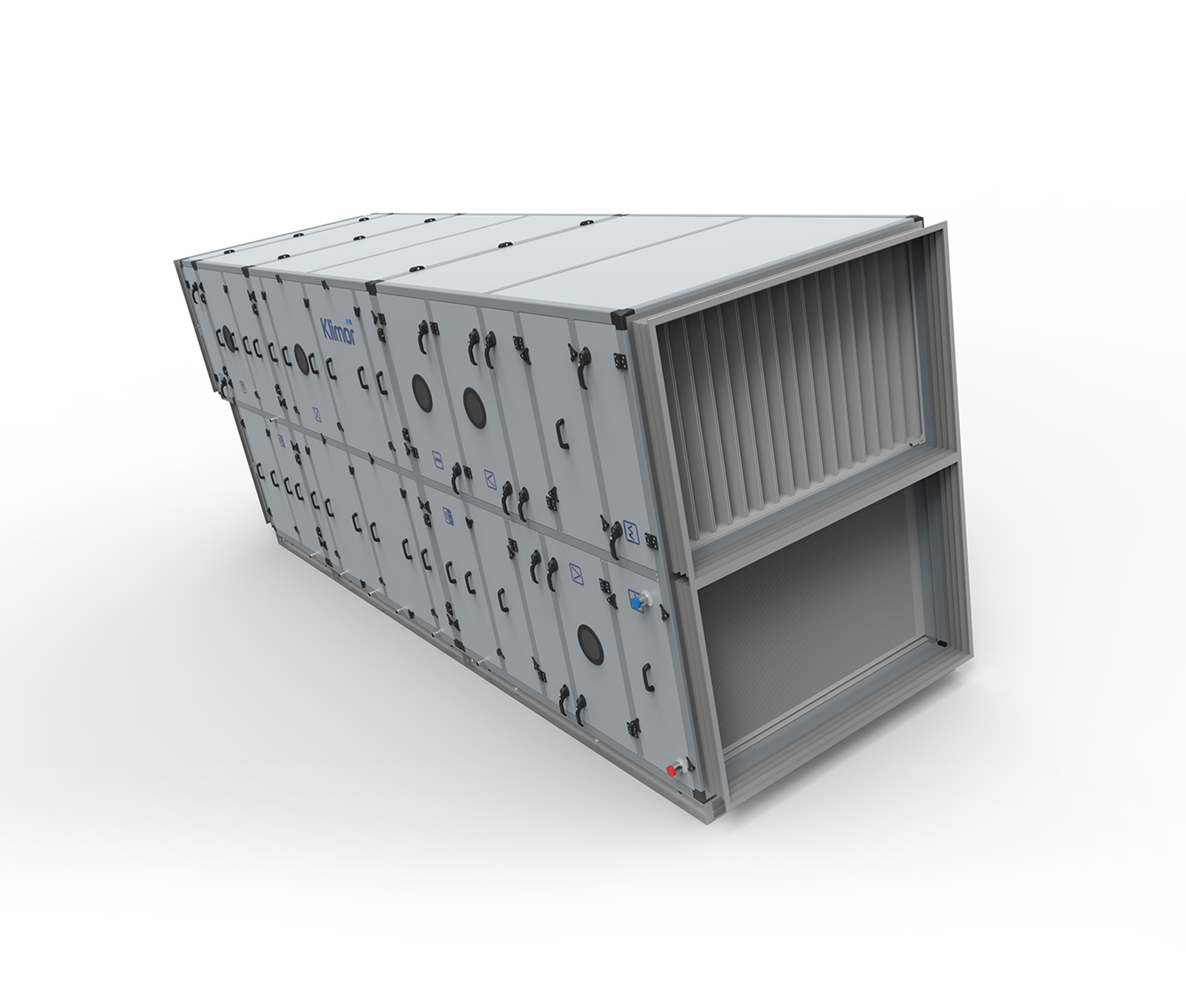

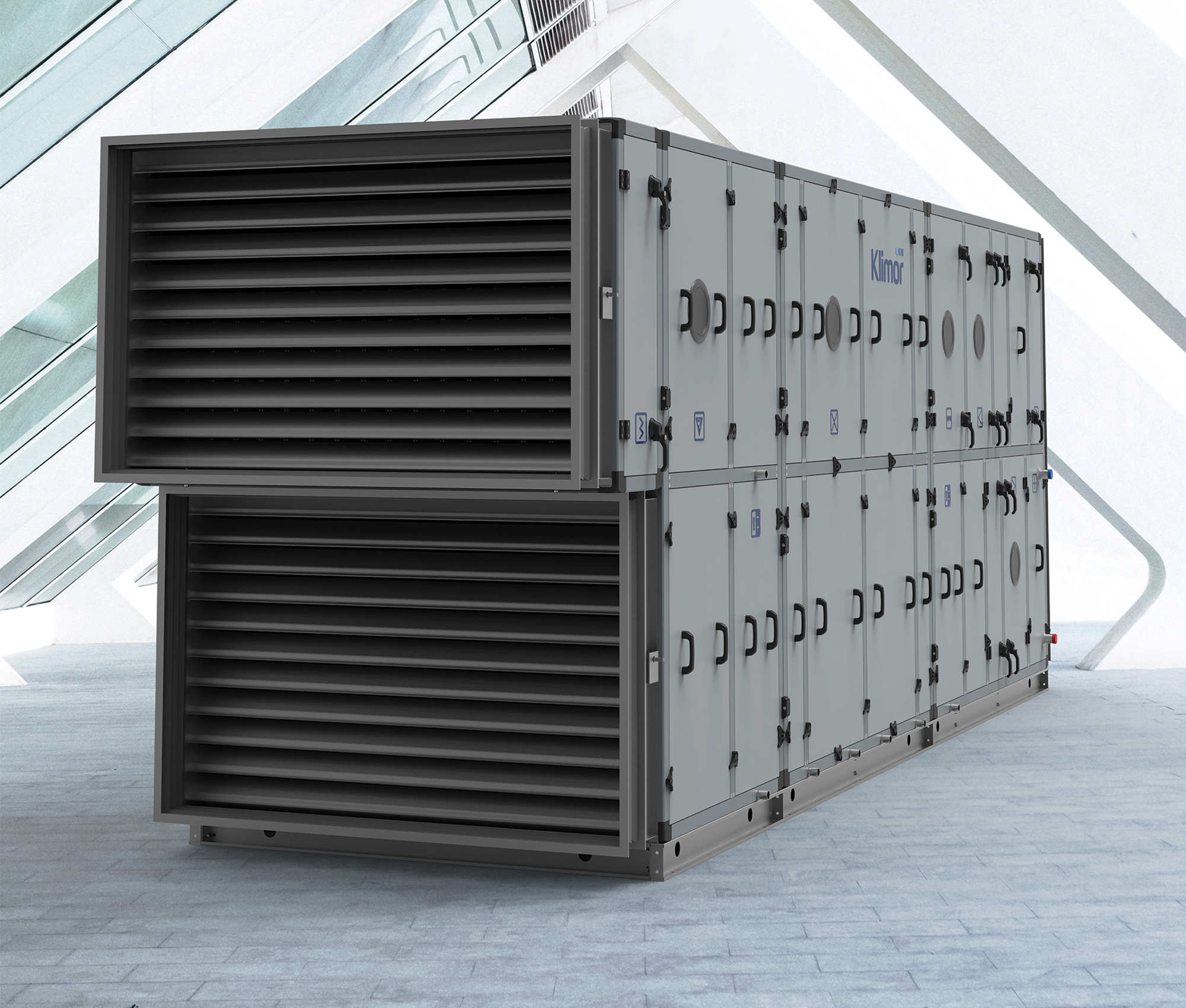

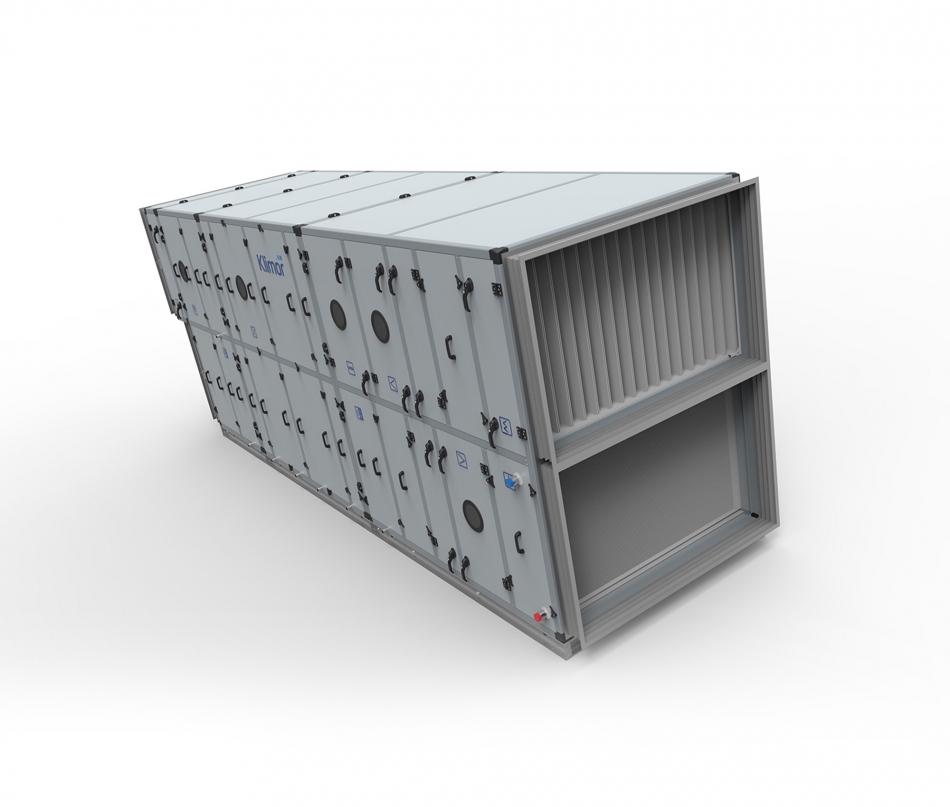

EVO-P

Modułowe centrale wentylacyjne i klimatyzacyjne w wykonaniu basenowym i przemysłowym

1400_4000,500_55000
EVO_P_Wielkość
Certyfikaty
PL-EN 1886_2008
PL-EN 13053+A1_2011
ISO_9001
ISO_14001
eurovent
ETL
CE

Wybrane cechy serii EVO-P

Odzysk energii
Panele z wkładką termiczną
Taca ociekowa
Zespół wentylatorowy
Powłoka antykorozyjna
Konstrukcja szkieletu obojętna termicznie
Moduł pompy ciepła

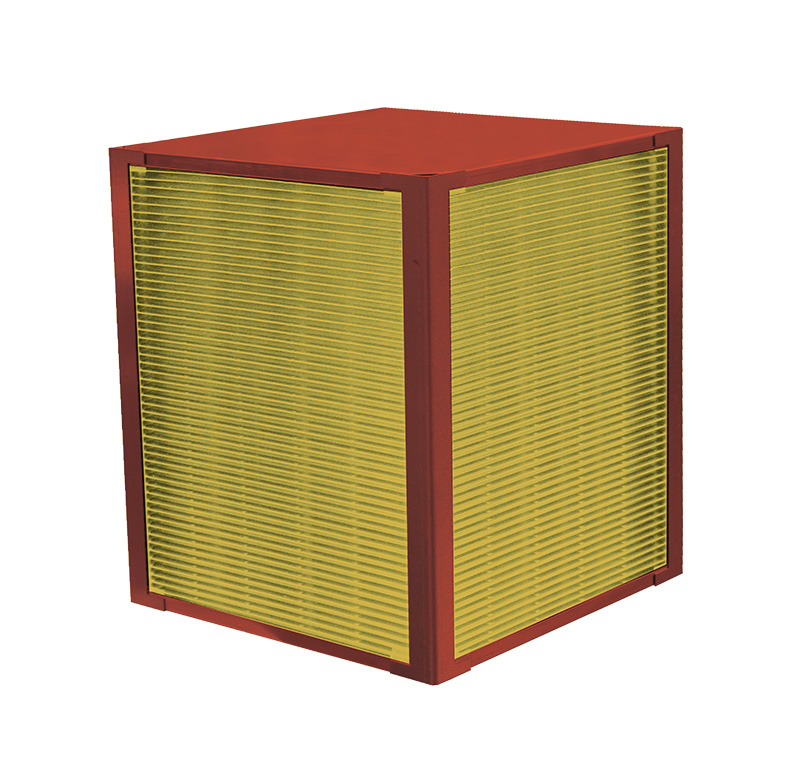

Odzysk energii
  • Wymiennik płytowo-krzyżowy do odzysku ciepła o sprawności do 75%.
  • Wymiennik krzyżowo-przeciwprądowy do odzysku ciepła o sprawności do 92%.

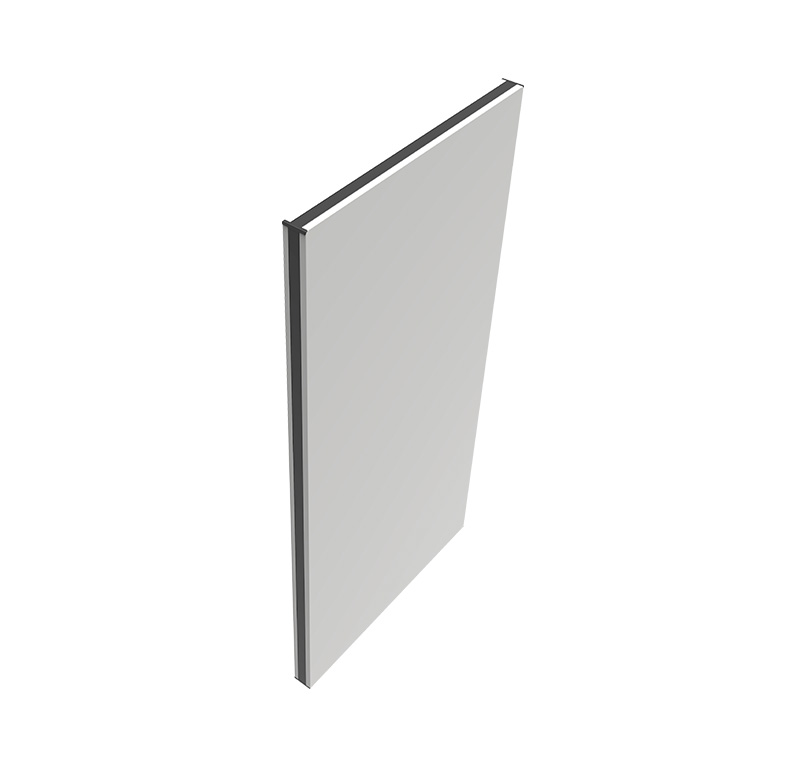

Panele z wkładką termiczną
  • Redukcja przewodności cieplnej

  • Korzyści ekonomiczne

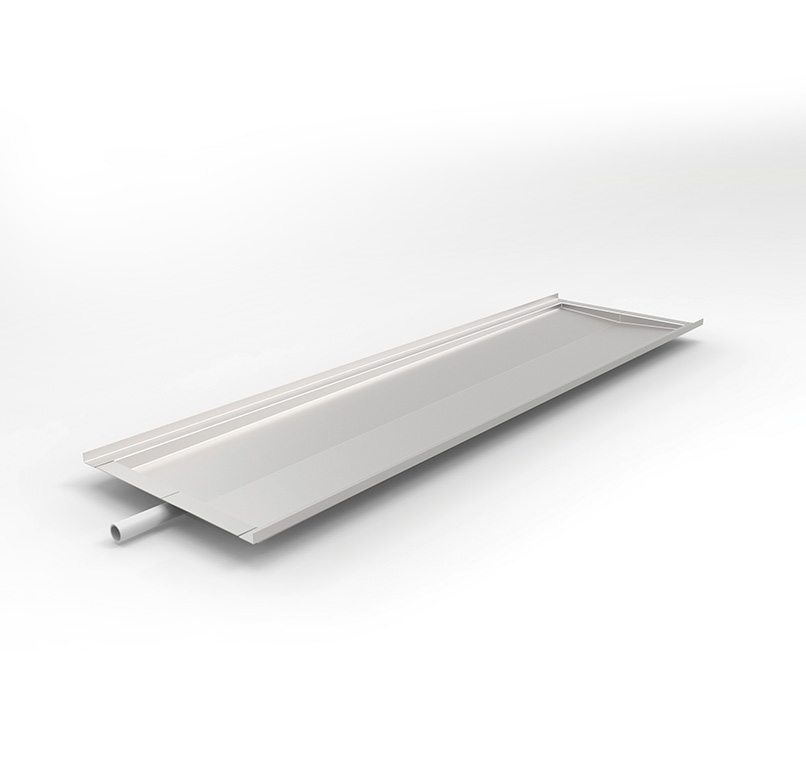

Taca ociekowa
  • Trzykierunkowy spadek
  • Łatwa konserwacja

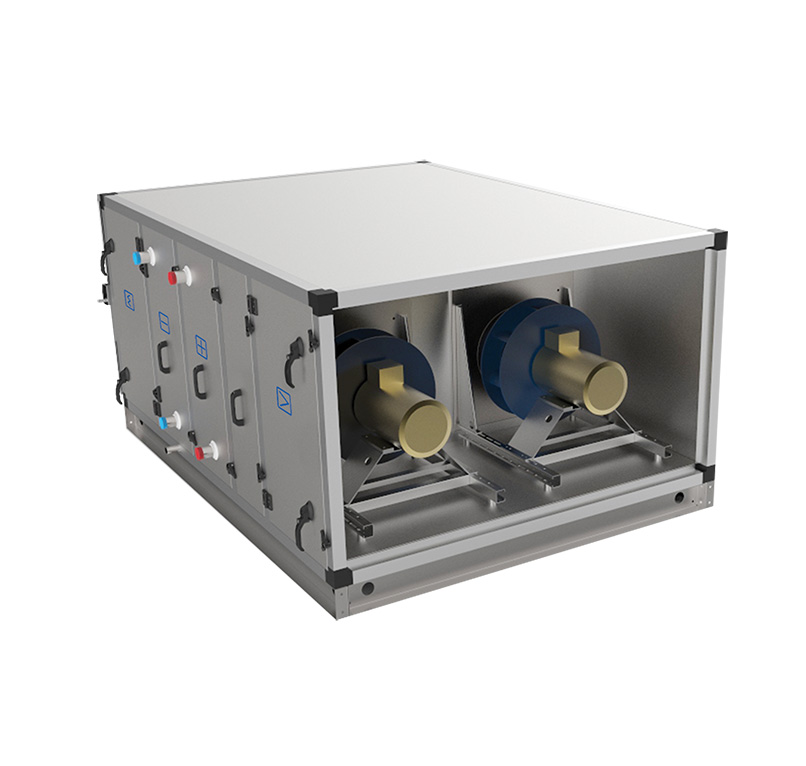

Zespół wentylatorowy
  • Wentylatory z bezpośrednim napędem
  • Pojedyncze lub w zestawach
  • Rozwiązania z silnikami AC lub EC
  • Eliminacja przekładni pasowej

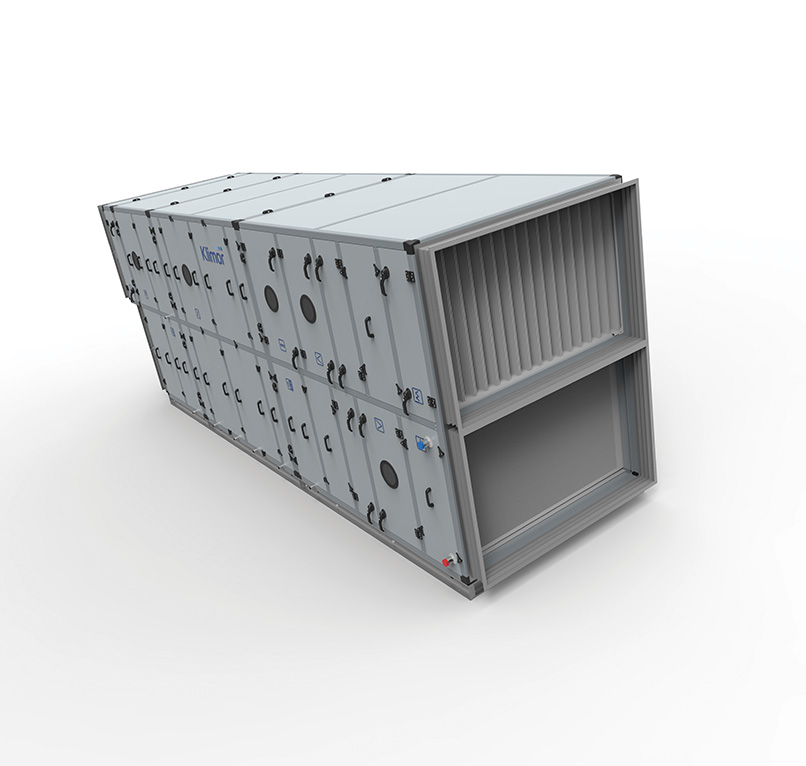

Powłoka antykorozyjna
  • Blacha galwanizowana: z powłoką poliestrową / malowana

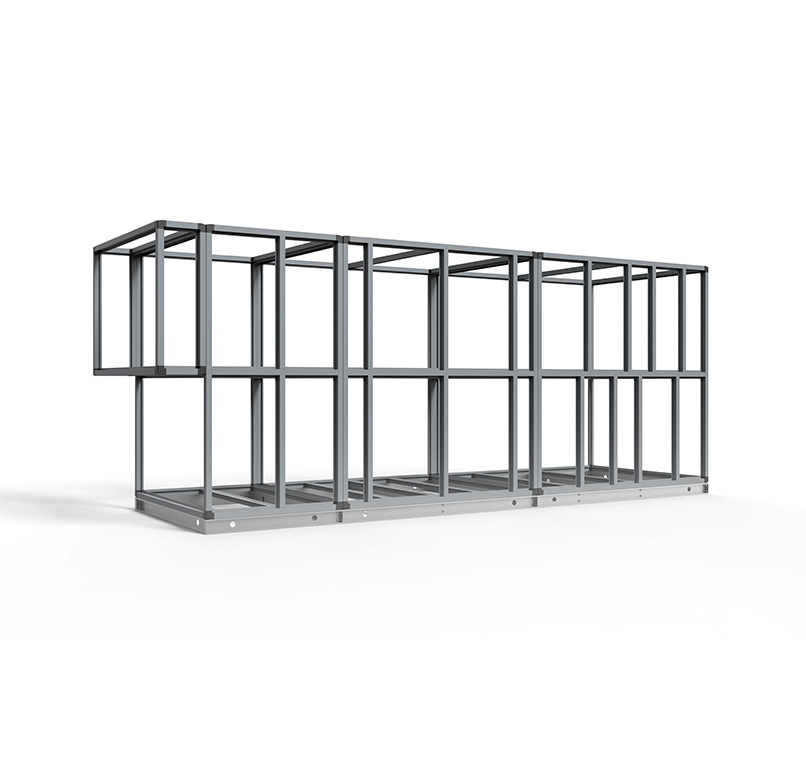

Konstrukcja szkieletu obojętna termicznie
  • Wykonana z profili kompozytowych i paneli TBC pozwala osiągnąć współczynnik przewodzenia ciepła obudowy klasy T2 i straty termiczne mostków ciepła klasy TB2

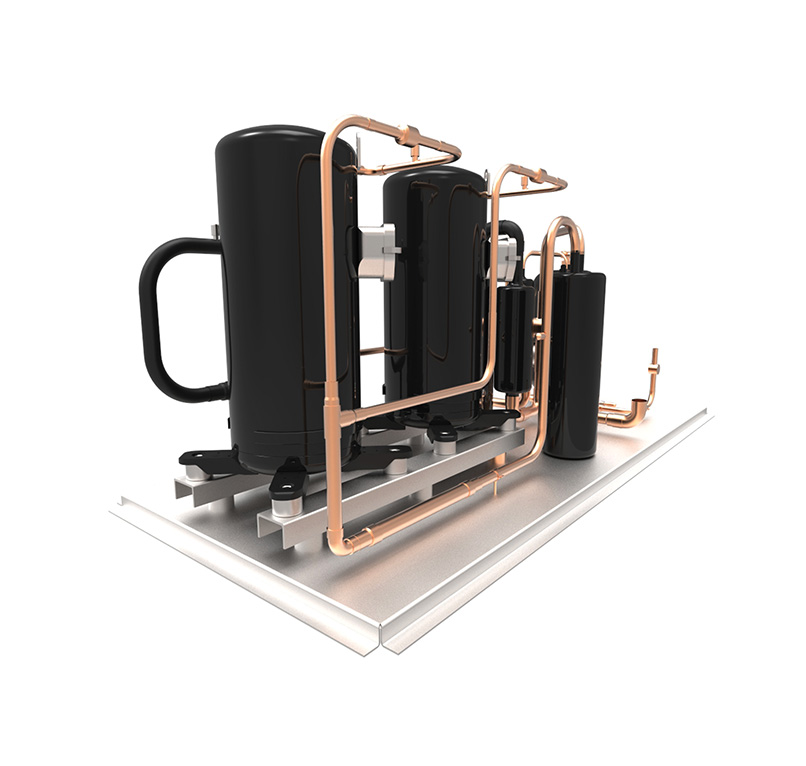

Moduł pompy ciepła
  • Układy zbudowane na sprężarkach inwerterowych i digitalowych
odzysk-energii
panele
taca-ociekoaw
zespol-wentylatoryw
powloka-antykorzycja
szkielet
pompa

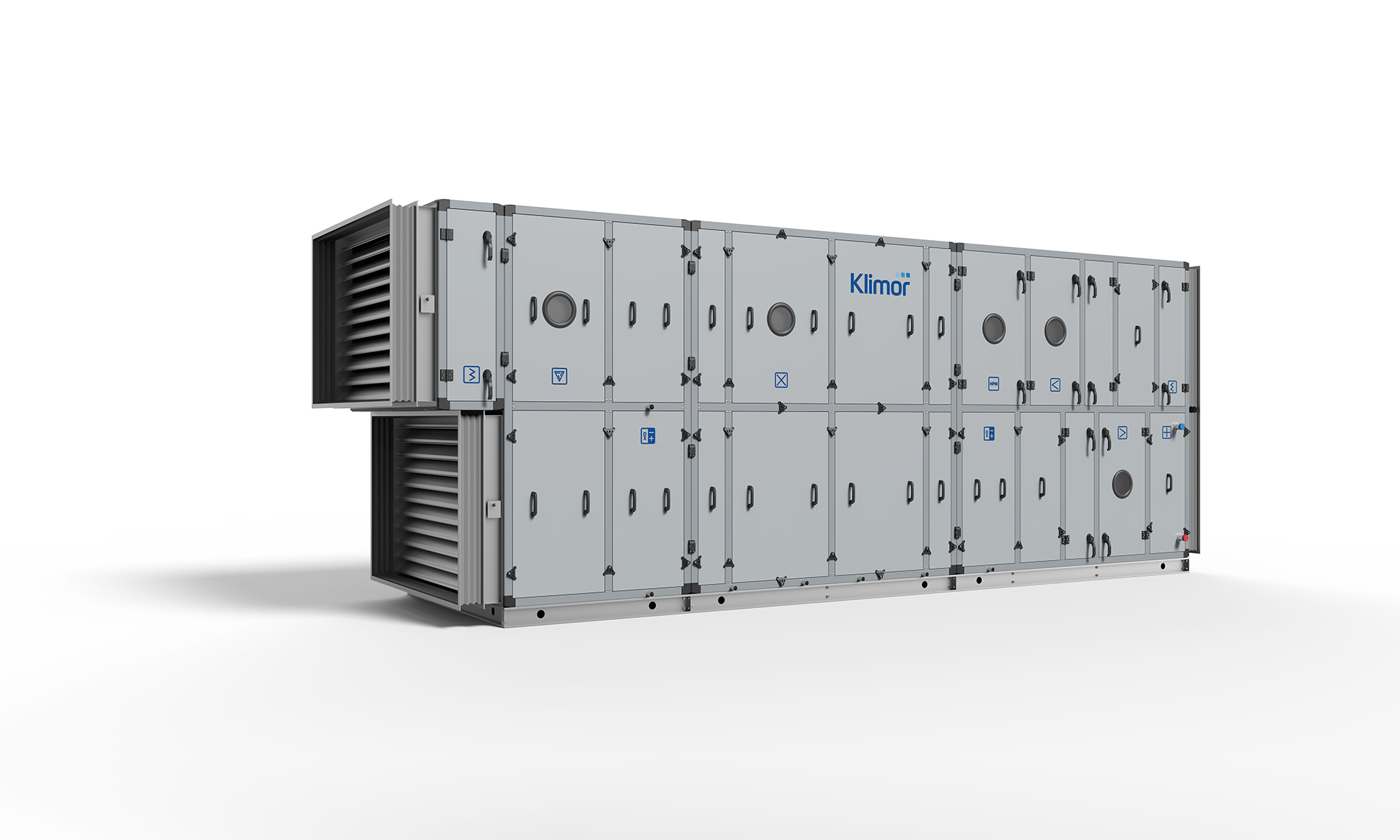

Komponenty EVO-P

EVO-P_03
1
2
3
4
5
6
7
8
1
Szkielet
  • Profil kompozytowy lub stalowy galwanizowany o wysokiej odporności antykorozyjnej
  • Narożniki z tworzywa sztucznego odpornego na temperaturę do 190°C
2
Obudowa
  • Unikalna konstrukcja Paneli Termicznych, wykonanych z blachy stalowej galwanizowanej 0,7 mm z powłoką poliestrową (opcja blachy stalowej nierdzewnej na wszystkie ściany wewnętrzne)
  • Płyty podłogowe z blachy stalowej nierdzewnej
  • Grubość panelu 50 mm (podłoga 70 mm)
  • Wypełnienie wełną mineralną niepalną klasy A1
  • Osłony mocowane do szkieletu na nity zrywane, styk blach wypełniony materiałem uszczelniającym
  • Pokrywy inspekcyjne i drzwi, wyposażone w uchwyty, mocowane do obudowy na dociski (standard) lub zamki (opcja)
  • Uszczelnienie pokrywa-szkielet przez profilową uszczelkę
3
Rama nośna
  • Stopy fundamentowe (dla wlk. 0300) i rama gięta (dla wlk. 5100÷0020) wykonane z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej
  • Wysokość 120 mm
4
Tace ociekowe
  • Wykonane z blachy stalowej nierdzewnej, o spadku w trzech kierunkach, zamocowane w podłodze
  • Izolowane od spodu izolacją kauczukową
  • Króćce skroplin wykonane z tworzywa, wyprowadzone na zewnątrz przez profil szkieletu
  • Syfon odpływowy uniwersalny pod i nadciśnieniowy
  • Nie jest wymagane podniesienia ramy dla ciśnienia 600 Pa
5
Prowadnice
  • Wykonane z blachy nierdzewnej

6
Przepustnice
  • Wykonane z aluminium z mechanizmem napędowym schowanym w podwójnym profilu
7
Króćce elastyczne
  • Króćce elastyczne z profilami przyłączy kanałowych

  • Opcja wykonania króćców sztywnych wykonanych ze stali nierdzewnej

8
Inne wyposażenie
  • Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia montowane na obudowie centrali

  • Niskonapięciowe oświetlenie typu Led i okna rewizyjne typu bulaje w sekcjach filtrów, wentylatorów, chłodnic i odzysku ciepła

Realizowane funkcje

Close
Filtr wstępny
PF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C



Close
Nagrzewnica wodna
WH
Nagrzewnica wodna
Funkcja i zastosowanie

Zastosowanie

  • Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
  • Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
  • Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby



Kluczowe zalety

  • Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
  • Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
  • Redukcja hałasu wentylatora
  • Wkłady filtracyjne podlegają myciu, a nie wymianie



Rodzaje

  • G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
  • Wersja aktywna i pasywna
Konstrukcja
  • Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
  • Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
  • Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
  • Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
  • Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości



Parametry powietrza

  • Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
  • Maksymalna temperatura powietrza: 70°C
Parametry

(acc. EN 13053+A1:2011)



PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ

Filtry EF

Filtry mechaniczne

Końcowy spadek ciśnienia [Pa]

50

450

Spadek ciśnienia zalecany do wymiany [Pa]

wymiana niekonieczna

300

Regeneracja

całkowite czyszczenie

niemożliwa

Utylizacja

nie dotyczy

na życzenie

Koszty eksploatacji

czyszczenie/mycie

wymiana i recykling



ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]

Średnia sprawność Em

Spadek  ciśnienia [Pa]

3

82%

42

2.5

90%

30

2

95%

20



KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D

80 ÷ 90

ePM1 - 80%

C

90 ÷ 95

ePM1 - 90%

B

95 ÷99

ePM1 - 95%

A

> 99

ePM1 - 95%

D

80 ÷ 90

ePM1 - 80%

Close
Filtr wtórny
SF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C





Close
Chłodnica wodna
WC
Chłodnica wodna
Funkcja i zastosowanie
  • Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Chłodnica z bezpośrednim odparowaniem
DX
Chłodnica z bezpośrednim odparowaniem
Funkcja i zastosowanie
  • Охлаждение приточного воздуха в помещениях систем вентиляции и кондиционирования воздуха
  • Охлаждение технологическим воздухом в промышленных системах вентиляции и кондиционирования воздуха
  • Сушка технологического воздуха в промышленных системах вентиляции и кондиционирования воздуха
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Zespół wentylatorowy
VF
Zespół wentylatorowy
Funkcja i zastosowanie

Zastosowanie

  • Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
  • Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
  • Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia



Rodzaje

  • Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
  • Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
  • Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu
Konstrukcja

Wentylatory z silnikami AC

  • Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali\
  • Napęd bezpośredni – wirnik montowany na wale silnika
  • Silnik jednobiegowy zgodny z normą IEC
  • Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne



Wentylatory z silnikami EC

  • Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
  • Napęd bezpośredni – wirnik montowany na wale silnika
  • Silnik jednobiegowy zgodny z normą IEC
  • Silnik z zabudowanym sterowaniem i zasilaniem



Wentylatory z silnikami AC

  • (EVO-M wykonanie morskie)
  • Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
  • Napęd pasowy
  • Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
  • Silnik zamontowany na regulowanej podstawie
  • Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
  • Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową



Parametry

Wentylatory z silnikami AC

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Moc znamionowa: 0,75 kW ÷ 15 kW
  • Zabezpieczenie typu PTC
  • Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
  • Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
  • Stopień ochrony: IP55
  • Klasa sprawności: IE2 / IE3
  • Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
  • Min. / maks. temperatura pracy: -30°C / 55°C



Wentylatory z silnikami EC

  • Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
  • Moc znamionowa: 0,5 kW ÷ 11,9 kW
  • Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
  • Żywotność łożysk: L10 = 20000h / L50 = 100000 h
  • Stopień ochrony: IP54 / IP55
  • Klasa sprawności: powyżej IE3
  • Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
  • Otwarty protokół standardu RS485 MODBUS-RTU
  • Min. / maks. temperatura pracy: -25°C / 60°C



Wentylatory z silnikami AC

  • (EVO-M wykonanie morskie)
  • Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
  • Moc znamionowa: 0,75 kW ÷ 22,5 kW
  • Zabezpieczenie typu PTC
  • Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
  • Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
  • Stopień ochrony: IP55
  • Klasa sprawności: IE2
  • Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
  • Min. / maks. temperatura pracy: -30°C / 55°C



ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

Maks. temperatura °C

30

35

40

45

50

55

60

P/PN %

105

102

100

97

93

87

82

Close
Płytowo-krzyżowy wymiennik ciepła
PR
Płytowy wymiennik ciepła
Funkcja i zastosowanie
  • Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
  • Oddzielenie strumienia powietrza nawiewanego i wywiewanego
  • Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego
Konstrukcja

Wymiennik płytowy krzyżowy

  • Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
  • 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
  • Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Wymiennik płytowy krzyżowy  przeciwprądowy

  • Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
  • 100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
  • Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu
Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)



Wymiennik płytowy krzyżowy

  • Maks. wydajność powietrza: 60000÷70000 m3/h
  • Sprawność odzysku ciepła: do 75%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,9%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 450 Pa
  • Dopuszczalna różnica ciśnień: 2000 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C



Wymiennik płytowy krzyżowy  przeciwprądowy

  • Maks. wydajność powietrza: 20000 m3/h
  • Sprawność odzysku ciepła: do 92%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,5%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 400 Pa
  • Dopuszczalna różnica ciśnień: 800 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C
Close
Glikolowy układ odzysku ciepła
RG
Glikolowy układ odzysku ciepła
Funkcja i zastosowanie

Zastosowanie

  • Pośredni odzysk energii (ciepła utajonego) przy całkowitym oddzieleniu strumieni powietrza nawiewanego i wywiewanego (szczególnie zalecane w instalacjach wentylacyjnych i klimatyzacyjnych pomieszczeń czystych)
  • Wymienniki nawiewu i wywiewu mogą być rozmieszczone w różnych lokalizacjach



Rodzaje

  • Wymienniki instalowane w obudowie centrali, na wyposażeniu kompletna instalacja hydrauliczna (wykonanie centrali monoblokowe)
  • Wymienniki montowane w oddzielnych blokach centrali nawiewnej i wywiewnej (wykonanie central rozdzielone)
Konstrukcja
  • Sekcja dwóch wymienników – wymiennik umieszczony w strumieniu powietrza wywiewanego, odbiera zawarte w nim ciepło (energię), które za pośrednictwem czynnika nisko krzepnącego przekazuje do wymiennika umieszczonego w części nawiewnej
  • Wymiennik umieszczony w części wywiewnej, jest dodatkowo wyposażony w odkraplacz oraz trójspadową tacę na skropliny, zabudowaną w podłodze sekcji centrali
  • Konstrukcja wymienników indywidualnie zaprojektowana dla warunków przepływu przeciwprądowego i maksymalnego odzysku energii
  • Każdy obieg w wymienniku wyposażony w spust i odpowietrzenie z dostępem przez pokrywę serwisową
  • Instalacja hydrauliczna wykonana z materiału antykorozyjnego, obojętnego dla wody/glikolu, wyposażona w naczynie wzbiorcze i pompę obiegową sterowaną falownikiem
  • Króćce wymienników dostępne od strony serwisowej centrali
  • Taca ociekowa trójspadowa, wyposażona w syfon wykonany z polipropylenu
Parametry

(PN-EN 308:2011, PN-EN 13053+A1:2011)



  • Sprawność odzysku ciepła: do 76%
  • Maks. prędkości powietrza: nagrzewnica: v = 4,6 m/s, chłodnica: v = 4,1 m/s
  • Maks. ciśnienie pracy czynnika: 1,6 MPa=16 bar (testowane 21 bar)
  • Min. temperatura czynnika uzależniona od stężenia % glikolu
  • Maks. stężenie glikolu: 50%
  • Wartości strat ciśnienia/wielkości przepływu medium na wymienniku, określone w karcie doboru z programu KAD
Close
Krzyżowo-przeciwprądowy wymiennik ciepła
CPR
plytowy-wymiennik-ciepla
Funkcja i zastosowanie
  • Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
  • Oddzielenie strumienia powietrza nawiewanego i wywiewanego
  • Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego
Konstrukcja

Wymiennik płytowy krzyżowy

Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu


Wymiennik płytowy krzyżowy przeciwprądowy

Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)



Wymiennik płytowy krzyżowy

  • Maks. wydajność powietrza: 60000÷70000 m3/h
  • Sprawność odzysku ciepła: do 75%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,9%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 450 Pa
  • Dopuszczalna różnica ciśnień: 2000 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C



Wymiennik płytowy krzyżowy  przeciwprądowy

  • Maks. wydajność powietrza: 20000 m3/h
  • Sprawność odzysku ciepła: do 92%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,5%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 400 Pa
  • Dopuszczalna różnica ciśnień: 800 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C
Close
Tłumik
SL
popTłumik
Funkcja i zastosowanie

Zastosowanie

  • Redukcja hałasu emitowanego do instalacji powietrznej



Rodzaje

  • SLC_STD (standardowy)
  • SLC_HEFF (wyższa skuteczność)
Konstrukcja
  • Wkłady tłumiące o grubości 100 mm lub 200 mm, wypełnienie z niepalnej wełny mineralnej o klasie odporności ogniowej A1
  • Powierzchnia płyty izolacyjnej pokryta welonem szklanym
  • Mata izolacyjna zabudowana ramką z blachy galwanizowanej lub dodatkowo pokrytej poliestrem (EVO-H)
Parametry

Maks. prędkość powietrza: v = 4,5 m/s

Akcesoria

Dach / czerpnia / wyrzutnia

  • Dla central w wersji zewnętrznej dostarczany jest dach oraz element czerpni i wyrzutni
  • Dla central w wersji zewnętrznej możliwy jest montaż elementów systemu odprowadzania wody po stronie nie obsługowej urządzeń



Drzwi / zamki / uchwyty

  • Łatwe w użyciu zamki drzwi serwisowych oraz uchwyty paneli rewizyjnych umożliwiają prawidłową i bezpieczną konserwację urządzeń



Okna inspekcyjne

  • Okna inspekcyjne o średnicy 200 mm pozwalają na obserwację wnętrza podczas pracy urządzeń.
  • Dla wykonań zewnętrznych możliwość zainstalowania elementów zaciemniających



Wewnętrzne oświetlenie

  • Oświetlenie zamontowane w wymaganych sekcjach umożliwia obserwację wnętrza centrali przez okno inspekcyjne
  • Włącznik oświetlenia zamontowany na zewnątrz urządzenia
Close
Moduł chłodniczy
CM
HPM oko2.972
Funkcja i zastosowanie

Zastosowanie

  • Moduł chłodniczy CM - chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Moduł pompy ciepła HPM - chłodzenie lub nagrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Moduł chłodniczy CM / Pompa ciepła HPM - stosowane w układach hybrydowych w połączeniu z wymiennikami odzysku ciepła: krzyżowym PR, krzyżowo-przeciwprądowym CPR, obrotowym RR lub układem odzysku glikolowego RG



Rodzaje

  • CMi/HPMi EVO (inwerter)
  • CMd/HPMd EVO (digital)
Konstrukcja
  • Moduły sprężarkowe montowane wewnątrz central
  • Moduł złożony z dwóch sekcji – sprężarki z armaturą oraz zbiornika czynnika z armaturą
  • Przepływ czynnika chłodniczego sterowany przez elektroniczny zawór rozprężny
  • Zabezpieczenie sprężarki przez presostaty wysokiego i niskiego ciśnienia
  • System chłodniczy dostarczany z kompletnym układem automatyki sterującej
  • Presostaty oraz czujniki ciśnienia montowane na obudowie (poza strumieniem powietrza)
Parametry

CMi/HPMi EVO

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Typ sprężarki: DC inverter (do 30 kW)
  • Typ sprężarki: DC Inverter+on/off (powyżej 30 kW)
  • Przepływ powietrza: 1700÷76000 m3/h
  • Moc chłodząca Qc: 7÷175 kW
  • Moc grzewcza Qh: 6÷140 kW
  • Współczynnik EER*: do 7
  • Współczynnik COP*: do 24
  • Czynnik chłodniczy: R410a lub R407c



CMd/HPMd EVO

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Typ sprężarki: Digital Scroll (do 30 kW)
  • Typ sprężarki: Digital Scroll +on/off (ponad 30 kW)
  • Przepływ powietrza: 2000÷18000 m3/h
  • Moc chłodząca Qc: 7÷63 kW
  • Moc grzewcza Qh: 8÷46 kW
  • Współczynnik EER*: do 7
  • Współczynnik COP*: do 24
  • Czynnik chłodniczy: R410a lub R407c

*Współczynnik sprawności obliczany jest z kombinacji modułu chłodniczego i systemu odzysku energii

Close
Moduł pompy ciepła
HPM
HPM oko2.972
Funkcja i zastosowanie

Zastosowanie

  • Moduł chłodniczy CM - chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Moduł pompy ciepła HPM - chłodzenie lub nagrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Moduł chłodniczy CM / Pompa ciepła HPM - stosowane w układach hybrydowych w połączeniu z wymiennikami odzysku ciepła: krzyżowym PR, krzyżowo-przeciwprądowym CPR, obrotowym RR lub układem odzysku glikolowego RG



Rodzaje

  • CMi/HPMi EVO (inwerter)
  • CMd/HPMd EVO (digital)
Konstrukcja
  • Moduły sprężarkowe montowane wewnątrz central
  • Moduł złożony z dwóch sekcji – sprężarki z armaturą oraz zbiornika czynnika z armaturą
  • Przepływ czynnika chłodniczego sterowany przez elektroniczny zawór rozprężny
  • Zabezpieczenie sprężarki przez presostaty wysokiego i niskiego ciśnienia
  • System chłodniczy dostarczany z kompletnym układem automatyki sterującej
  • Presostaty oraz czujniki ciśnienia montowane na obudowie (poza strumieniem powietrza)
Parametry

CMi/HPMi EVO

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Typ sprężarki: DC inverter (do 30 kW)
  • Typ sprężarki: DC Inverter+on/off (powyżej 30 kW)
  • Przepływ powietrza: 1700÷76000 m3/h
  • Moc chłodząca Qc: 7÷175 kW
  • Moc grzewcza Qh: 6÷140 kW
  • Współczynnik EER*: do 7
  • Współczynnik COP*: do 24
  • Czynnik chłodniczy: R410a lub R407c



CMd/HPMd EVO

  • Napięcie zasilające: 3x400 V / 50 Hz
  • Typ sprężarki: Digital Scroll (do 30 kW)
  • Typ sprężarki: Digital Scroll +on/off (ponad 30 kW)
  • Przepływ powietrza: 2000÷18000 m3/h
  • Moc chłodząca Qc: 7÷63 kW
  • Moc grzewcza Qh: 8÷46 kW
  • Współczynnik EER*: do 7
  • Współczynnik COP*: do 24
  • Czynnik chłodniczy: R410a lub R407c

*Współczynnik sprawności obliczany jest z kombinacji modułu chłodniczego i systemu odzysku energii

Close
Pusta sekcja
ES
Close
Sekcja mieszania
MX
PF
Filtr wstępny
WH
Nagrzewnica wodna
SF
Filtr wtórny
WC
Chłodnica wodna
DX
Chłodnica z bezpośrednim odparowaniem
VF
Zespół wentylatorowy
PR
Płytowo-krzyżowy wymiennik ciepła
RG
Glikolowy układ odzysku ciepła
CPR
Krzyżowo-przeciwprądowy wymiennik ciepła
SL
Tłumik
CM
Moduł chłodniczy
HPM
Moduł pompy ciepła
ES
Pusta sekcja
MX
Sekcja mieszania

Zastosowanie

przemysł
Przemysł
basen
Baseny, pływalnie
spożywczy
Przemysł przetwórczy
chemiczny
Химическая промышленность

Dane techniczne

EVO-P

WIELKOŚĆ

VMIN

VOPT

VMAKS

WYMIARY ZEWNĘTRZNE

CENTRALE NAWIEWNE LUB WYWIEWNE

CENTRALE

NAWIEWNO-WYWIEWNE

W

H

HTOT

W1

H1

H1TOT

0300

1408

2800

6334

950

600

720

2400

1150

1270

0400

1822

3750

8197

1200

600

720

2400

1150

1270

2500

2419

500

10886

1300

700

8920

2600

1350

1470

3500

2 479

4 900

11 154

950

950

1070

1 900

1 850

1 970

0600

2 851

5 900

12 830

1 300

800

920

2 600

1 550

1 670

0700

3 326

7 000

14 969

1 500

800

920

3 000

1 550

1 670

5800

4 082

8 300

18 371

1 500

950

1070

3 000

1 850

1 970

8800

4 198

8 000

18 889

1 200

1 200

1 320

2 400

2 350

2 470

0010

4 666

9 700

20 995

1 700

950

1 070

3 400

1 850

1 970

5010

5 011

9 800

22 550

1 300

1 300

1 420

2 600

2 550

2 670

5310

6 487

13 400

29 192

1 800

1 200

1 320

3 600

2 350

2 470

4410

6 854

14 200

30 845

1 500

1 500

1 620

3 000

2 950

3 070

5610

7 934

16 500

35 705

2 000

1 300

1 420

4 000

2 550

2 670

0020

9 605

20 000

43 222

2400

1300

1420

4 800

2 600

2 720

0120

10 159

21 000

45 716

1 800

1 800

1 920

3 600

3 600

3 270

5320

11 261

24 000

50 674

2 400

1 500

1 620

4 800

3 000

3 120

0720

12 722

27 000

57 251

2 000

2 000

2 120

4 000

4 000

4 120

0230

15 163

32 500

68 234

2 800

1 700

1 820

5 600

3 400

3 520

0530

16 848

36 000

75 816

3 100

1 700

1 820

6 200

3 400

3 520

0930

18 713

40 000

84 208

2 400

2 400

2 520

4 800

4 800

4 920

0040

20 088

45 000

90 396

3 100

2 000

2 120

6 200

4 000

4 120

0050

24 106

54 500

108 475

3 700

2 000

2 120

7 400

4 000

4 120

Pliki do pobrania

Klimor Air Designer

Internetowe oprogramowanie doboru oferuje szybki wybór produktów zgodnie z konkretnymi wymaganiami projektowymi. Oprogramowanie dostarcza użytkownikom wszelkich potrzebnych informacji technicznych
Przejdź do konfiguratora
kad
