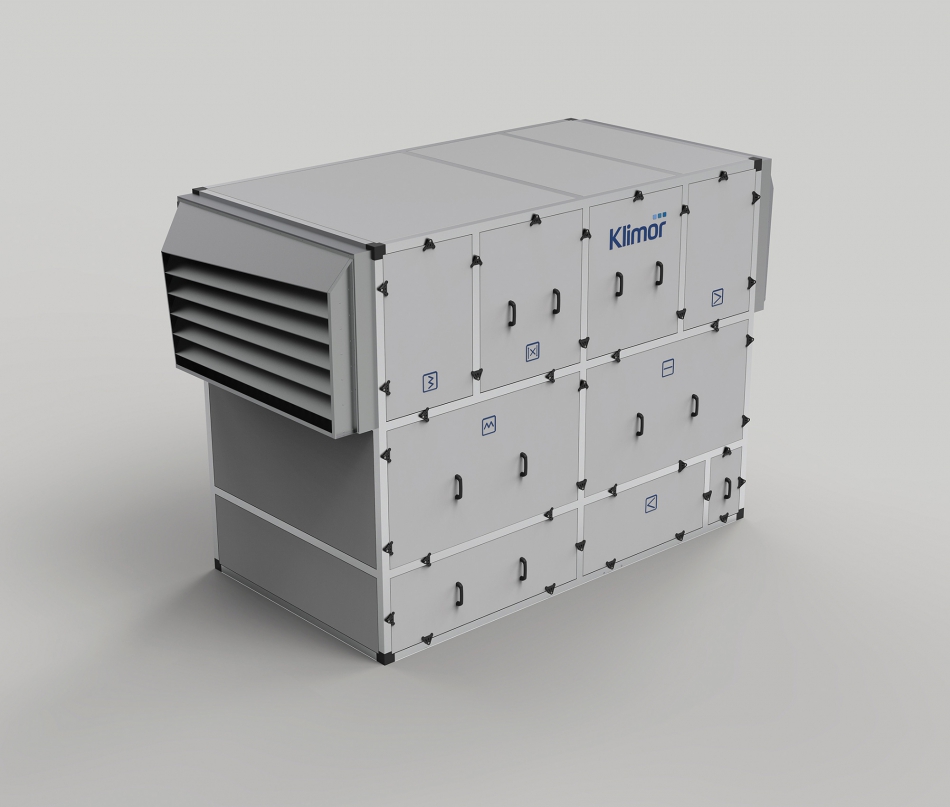

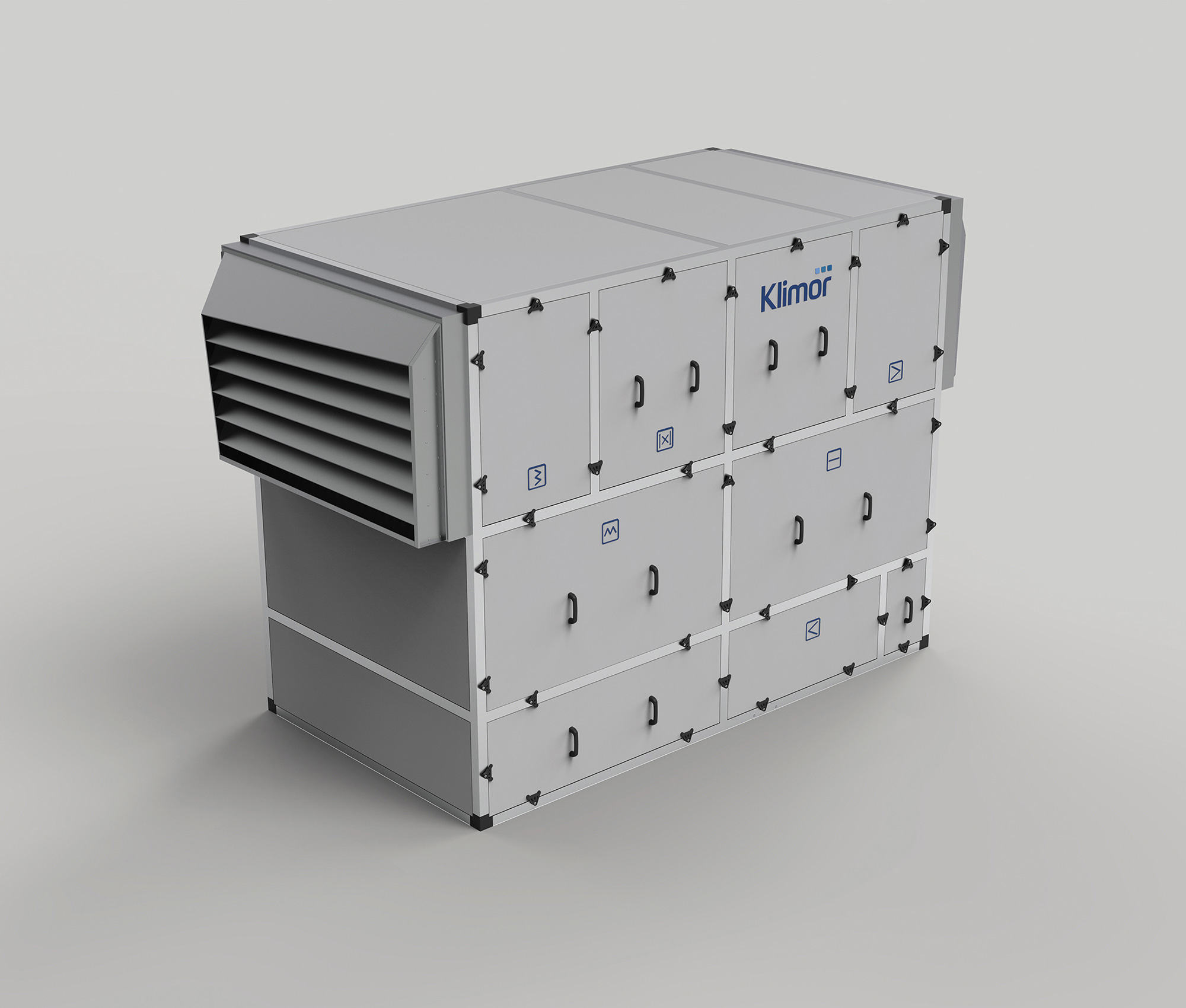

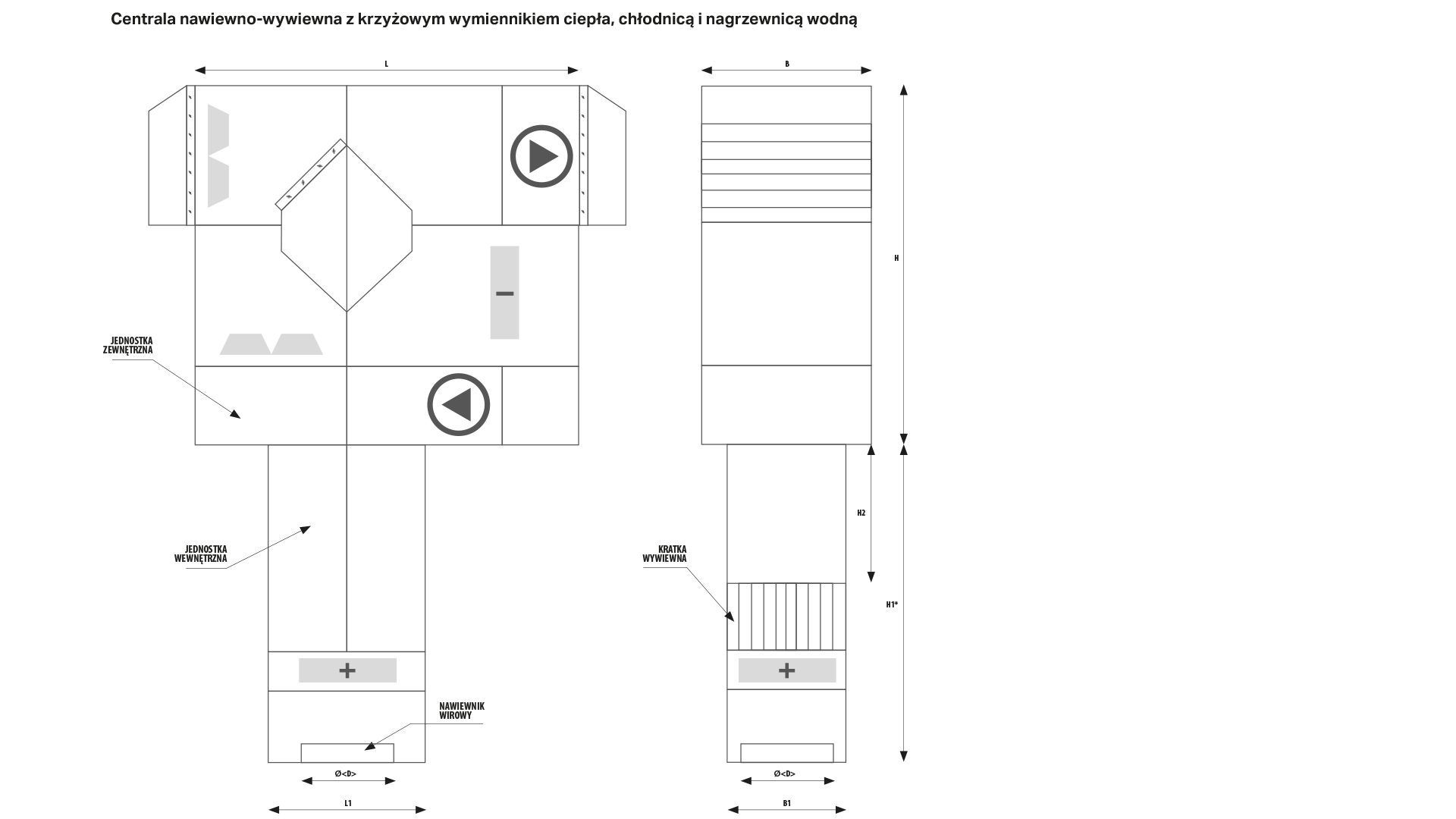

EVO-RX

Bezkanałowe centrale wentylacyjne

Szkielet

Profil stalowy galwanizowany z powłoką o wysokiej odporności antykorozyjnej
Narożniki z tworzywa sztucznego odpornego na temperaturę do 190°C

Obudowa

Unikalna konstrukcja Paneli Termicznych, wykonanych z blachy stalowej galwanizowanej 0,7mm z powłoką o wysokiej odporności antykorozyjnej
Grubość panelu 50mm
Wypełnienie wełną mineralną niepalną klasy A1
Osłony mocowane do szkieletu na nity zrywane, uszczelnienie silikonem
Pokrywy inspekcyjne i drzwi, wyposażone w uchwyty, mocowane do obudowy na dociski (standard) lub zamki (opcja)
Uszczelnienie pokrywa-budowa przez profilową uszczelkę. Obudowa dzieli się na jednostkę zewnętrzną w wykonaniu dachowym i jednostkę wewnętrzną.

Rama nośna

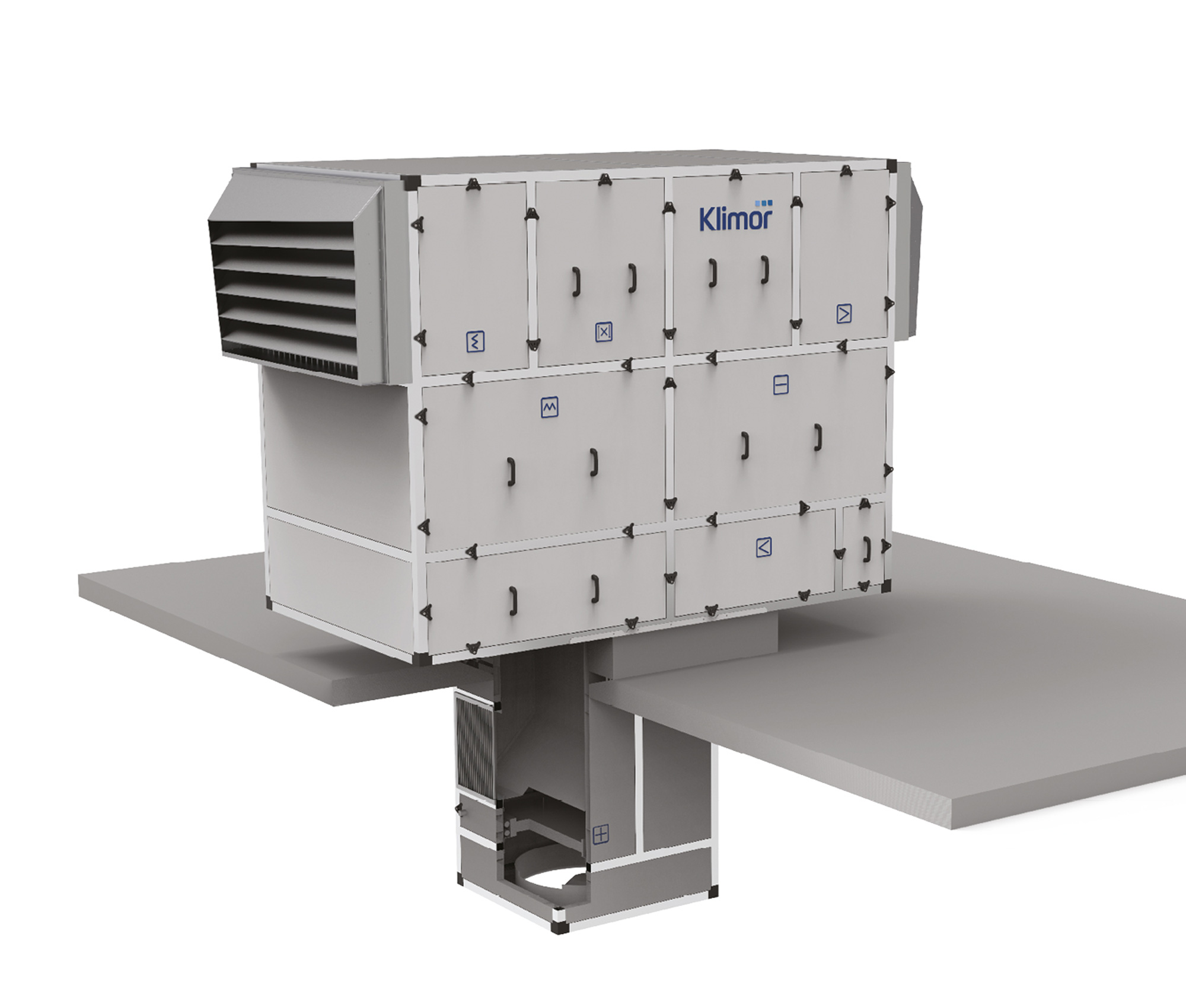

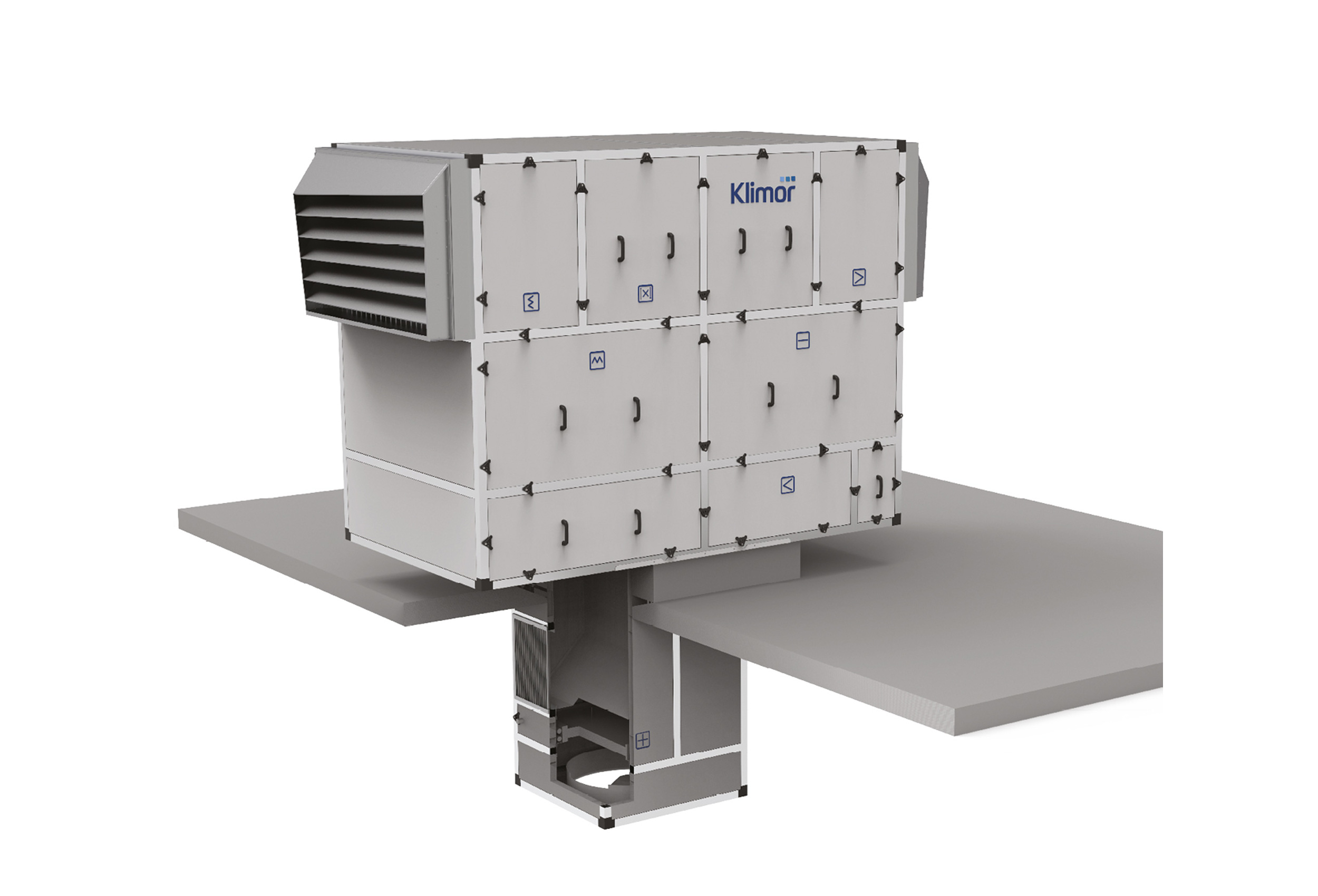

Nie występuje. Centrale instaluje się na konstrukcji budowlanej

Tace ociekowe

Wykonane z blachy stalowej nierdzewnej, o spadku w trzech kierunkach, zamocowane w podłodze
Izolowane od spodu izolacją kauczukową
Króćce skroplin wykonane z tworzywa, wyprowadzone na zewnątrz przez profil szkieletu
Syfon odpływowy uniwersalny pod i nadciśnieniowy

Prowadnice

Wykonane z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej

Przepustnice

Wykonane z aluminium z mechanizmem napędowym schowanym w podwójnym profilu. Na przepustnicach montowane są elementy czerpni / wyrzutni.

Króćce elastyczne

Nie występują

Inne wyposażenie

Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia montowane na obudowie centrali, czerpnia
Wyrzutnia powietrza, dach.

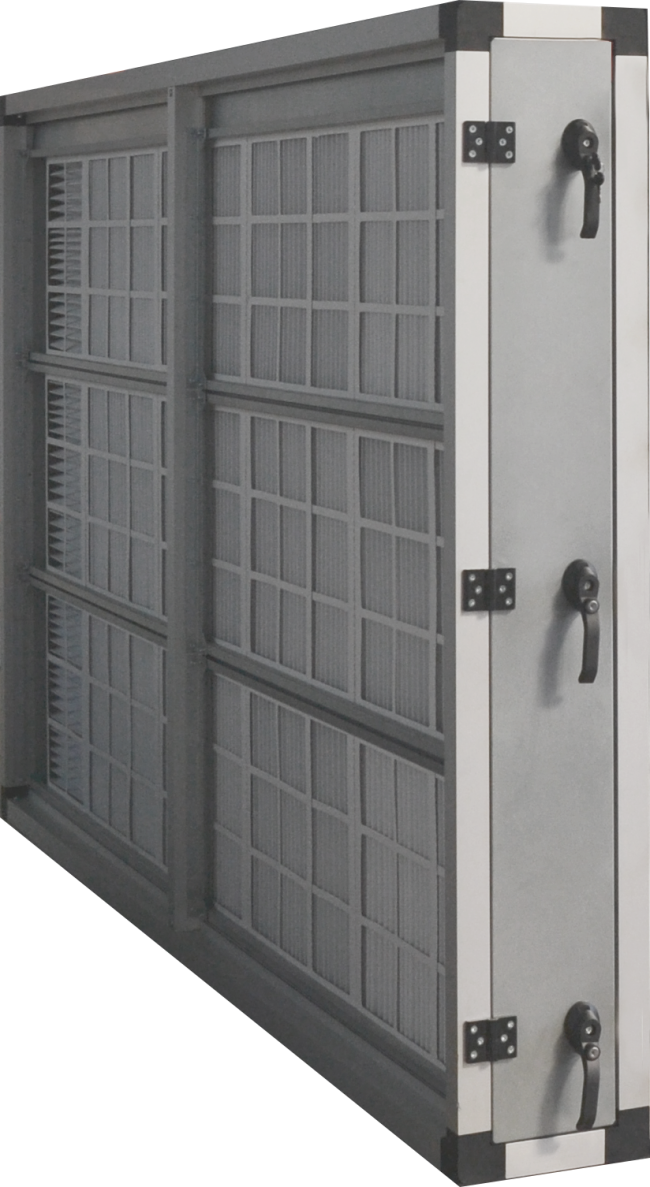

Filtr wstępny

Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C

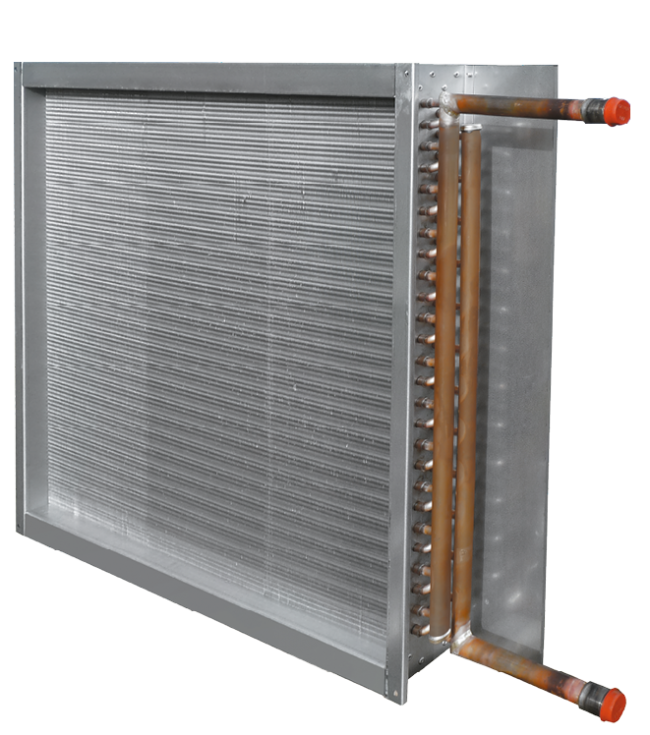

Nagrzewnica wodna

Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby

Kluczowe zalety

Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
Redukcja hałasu wentylatora
Wkłady filtracyjne podlegają myciu, a nie wymianie

Rodzaje

G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
Wersja aktywna i pasywna

Konstrukcja

Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości

Parametry powietrza

Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
Maksymalna temperatura powietrza: 70°C

Parametry

(acc. EN 13053+A1:2011)

PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ	Filtry EF	Filtry mechaniczne
Końcowy spadek ciśnienia [Pa]	50	450
Spadek ciśnienia zalecany do wymiany [Pa]	wymiana niekonieczna	300
Regeneracja	całkowite czyszczenie	niemożliwa
Utylizacja	nie dotyczy	na życzenie
Koszty eksploatacji	czyszczenie/mycie	wymiana i recykling

ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]	Średnia sprawność Em	Spadek ciśnienia [Pa]
3	82%	42
2.5	90%	30
2	95%	20

KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D	80 ÷ 90	ePM1 - 80%
C	90 ÷ 95	ePM1 - 90%
B	95 ÷99	ePM1 - 95%
A	> 99	ePM1 - 95%
D	80 ÷ 90	ePM1 - 80%

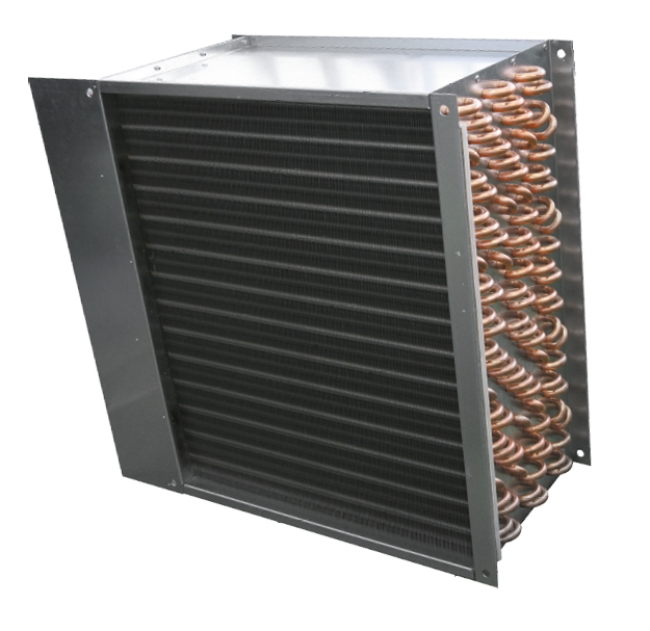

Chłodnica wodna

Funkcja i zastosowanie

Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji

Konstrukcja

Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
Pojedyncze lub podwójne sekcje wymiennika
Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
Króćce i kolektory miedziane
Ilość rzędów: 2÷10
Rozstaw lamel: 2,5 mm
Grubość lameli: 0,1 mm
Grubość ścianki rury wężownicy: 0,37 mm
Średnica rury wężownicy: 3/8”÷5/8”
Odkraplacz montowany za wymiennikiem
Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza

Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

Min. temperatura parowania czynnika chłodniczego: +3°C
Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
Maks. prędkość powietrza: v = 4,0 m/s
Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
Możliwość doboru indywidualnego w stosunku do standardowych parametrów

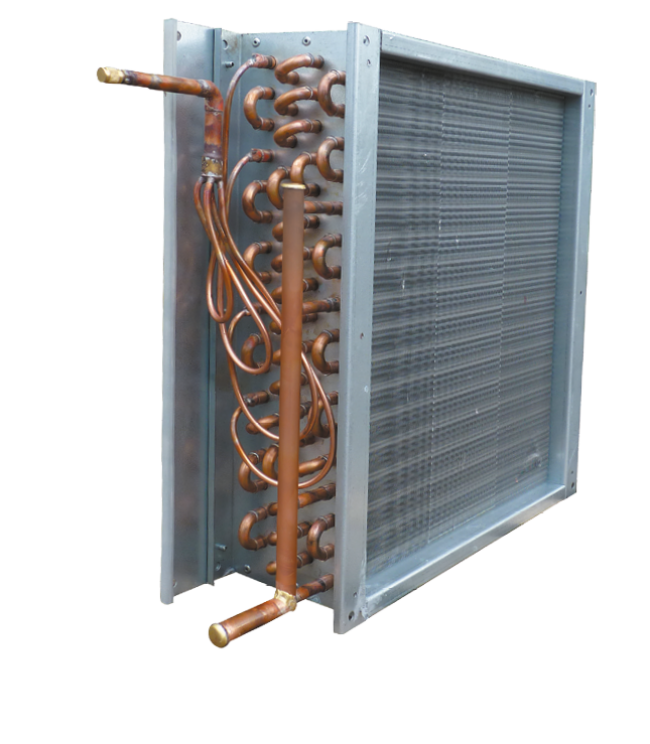

Chłodnica z bezpośrednim odparowaniem

Funkcja i zastosowanie

Охлаждение приточного воздуха в помещениях систем вентиляции и кондиционирования воздуха
Охлаждение технологическим воздухом в промышленных системах вентиляции и кондиционирования воздуха
Сушка технологического воздуха в промышленных системах вентиляции и кондиционирования воздуха

Konstrukcja

Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
Pojedyncze lub podwójne sekcje wymiennika
Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
Króćce i kolektory miedziane
Ilość rzędów: 2÷10
Rozstaw lamel: 2,5 mm
Grubość lameli: 0,1 mm
Grubość ścianki rury wężownicy: 0,37 mm
Średnica rury wężownicy: 3/8”÷5/8”
Odkraplacz montowany za wymiennikiem
Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza

Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)

Min. temperatura parowania czynnika chłodniczego: +3°C
Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
Maks. prędkość powietrza: v = 4,0 m/s
Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
Możliwość doboru indywidualnego w stosunku do standardowych parametrów

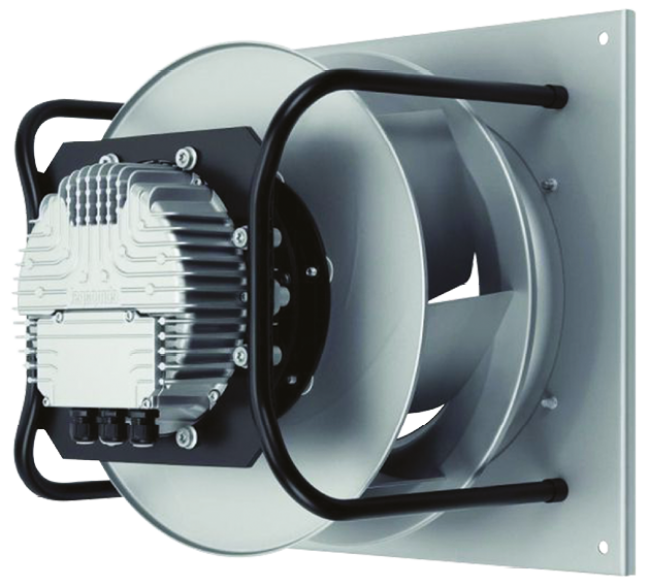

Zespół wentylatorowy

Funkcja i zastosowanie

Zastosowanie

Nisko i średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 2000 Pa
Średniociśnieniowe systemy wentylacyjne i klimatyzacyjne z ciśnieniem całkowitym do 3000 Pa (wykonanie morskie EVO-M)
Zastosowanie wentylatorów pojedynczych lub zestawów wielowentylatorowych (do 6 w zestawie) w zależności od wielkości centrali i ciśnienia

Rodzaje

Wentylatory z silnikami AC: Wentylator promieniowy bez obudowy, jednostronnie ssący, typu PLUG, z łopatkami zagiętymi do tyłu
Wentylatory z silnikami EC: Wentylator promieniowy bez obudowy, jednostronnie ssący typu PLUG, z łopatkami zagiętymi do tyłu
Wentylatory z silnikami AC (EVO-M wykonanie morskie): Wentylator promieniowy z obudową, dwustronnie ssący, z łopatkami zagiętymi do tyłu

Konstrukcja

Wentylatory z silnikami AC

Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań od obudowy centrali\
Napęd bezpośredni – wirnik montowany na wale silnika
Silnik jednobiegowy zgodny z normą IEC
Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne

Wentylatory z silnikami EC

Wentylator i silnik na wspólnej ramie zamontowanej bezpośrednio na przeponie sekcji centrali
Napęd bezpośredni – wirnik montowany na wale silnika
Silnik jednobiegowy zgodny z normą IEC
Silnik z zabudowanym sterowaniem i zasilaniem

Wentylatory z silnikami AC

(EVO-M wykonanie morskie)
Wentylator i silnik zamontowany na wspólnej ramie, posadowionej na amortyzatorach dla odizolowania drgań obudowy centrali
Napęd pasowy
Silnik jednobiegowy lub dwubiegowy w wykonaniu morskim zgodny z normą IEC
Silnik zamontowany na regulowanej podstawie
Silnik przystosowany do zasilania przez falownik (przemiennik częstotliwości) – wyposażenie opcjonalne
Zespól wentylatorowy zabezpieczony przez malowanie farbą epoksydową

Parametry

Wentylatory z silnikami AC

Napięcie zasilające: 3x400 V / 50 Hz
Moc znamionowa: 0,75 kW ÷ 15 kW
Zabezpieczenie typu PTC
Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
Żywotność łożyska: L10 = 20000 h / L50 = 100000 h
Stopień ochrony: IP55
Klasa sprawności: IE2 / IE3
Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
Min. / maks. temperatura pracy: -30°C / 55°C

Wentylatory z silnikami EC

Napięcie zasilające: 1x230 V / 3x400 V / 50 Hz
Moc znamionowa: 0,5 kW ÷ 11,9 kW
Klasa izolacji uzwojenia silnika: B/ F (zgodna z kontrolerem EC)
Żywotność łożysk: L10 = 20000h / L50 = 100000 h
Stopień ochrony: IP54 / IP55
Klasa sprawności: powyżej IE3
Czujnik ze standardowym wyjściem analogowym (0÷10 V lub 4÷20 mA)
Otwarty protokół standardu RS485 MODBUS-RTU
Min. / maks. temperatura pracy: -25°C / 60°C

Wentylatory z silnikami AC

(EVO-M wykonanie morskie)
Napięcie zasilające: 1x230 V / 3x400 V / 3x440 V / 3x690 V – 50 / 60 Hz
Moc znamionowa: 0,75 kW ÷ 22,5 kW
Zabezpieczenie typu PTC
Klasa izolacji uzwojenia silnika: F (zgodna z przemiennikiem częstotliwości)
Żywotność łożysk: L10 = 20000 h / L50 = 100000 h
Stopień ochrony: IP55
Klasa sprawności: IE2
Zakres częstotliwości sterowania przez falownik: 10÷100 Hz
Min. / maks. temperatura pracy: -30°C / 55°C

ZAPOTRZEBOWANIE NA MOC W ZALEŻNOŚCI O TEMPERATURY OTACZAJĄCEGO POWIETRZA

Maks. temperatura °C	30	35	40	45	50	55	60
P/PN %	105	102	100	97	93	87	82

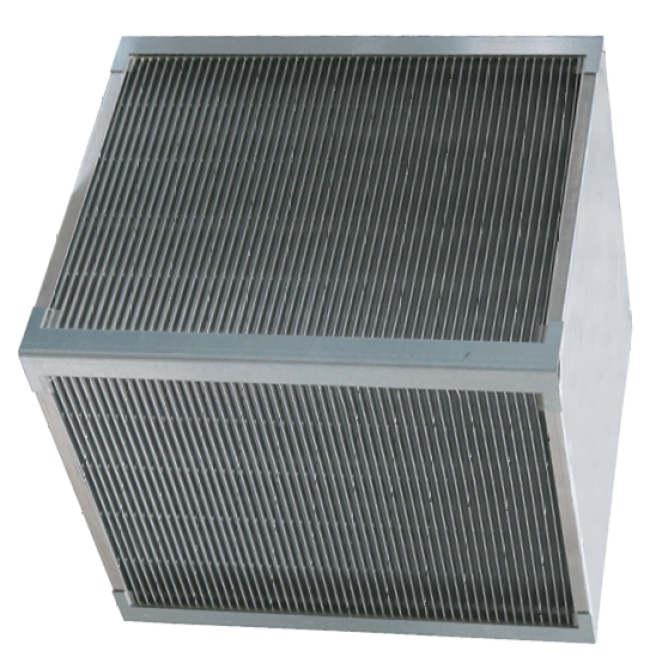

Krzyżowo-przeciwprądowy wymiennik ciepła

CPR

Funkcja i zastosowanie

Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
Oddzielenie strumienia powietrza nawiewanego i wywiewanego
Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego

Konstrukcja

Wymiennik płytowy krzyżowy

Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Wymiennik płytowy krzyżowy przeciwprądowy

Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)

Wymiennik płytowy krzyżowy

Maks. wydajność powietrza: 60000÷70000 m3/h
Sprawność odzysku ciepła: do 75%
Szczelność wymiennika dla parametrów nominalnych: do 99,9%
Maks. prędkość powietrza 4,5 m/s
Maks. strata ciśnienia: 450 Pa
Dopuszczalna różnica ciśnień: 2000 Pa
Min./maks. temperatura pracy: -40°C / +80°C

Wymiennik płytowy krzyżowy przeciwprądowy

Maks. wydajność powietrza: 20000 m3/h
Sprawność odzysku ciepła: do 92%
Szczelność wymiennika dla parametrów nominalnych: do 99,5%
Maks. prędkość powietrza 4,5 m/s
Maks. strata ciśnienia: 400 Pa
Dopuszczalna różnica ciśnień: 800 Pa
Min./maks. temperatura pracy: -40°C / +80°C

Filtr wstępny

Nagrzewnica wodna

Chłodnica wodna

Chłodnica z bezpośrednim odparowaniem

Zespół wentylatorowy

CPR

Krzyżowo-przeciwprądowy wymiennik ciepła

Biura

Sklepy

Galerie

Restauracje

Hurtownie

Obiekty użyt. publicznej

Wielkość centrali	Wydajność		Jednostka zewnętrzna				Jednostka wewnętrzna
Wielkość centrali	min.	max.	B	H	L	Маsa	B1	H1*	H2*	L1	øD	Маsa
	m³/h	m³/h	mm	mm	mm	кg	mm	mm	mm	mm	mm	кg
EVO-RX 0500	3750	5750	1300	1950	2560	165	950	1650	510	950	630	534
EVO-RX 0800	6000	9200	1650	2360	2970	196	1050	1650	510	1050	800	835

Klimor EVOlution 2020

EVO-RX

Bezkanałowe centrale wentylacyjne

Komponenty EVO-RX

Realizowane funkcje

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Zastosowanie

Podstawowa konfiguracja

Pliki do pobrania

Klimor Air Designer
