ProduktyCentrale wentylacyjneEVO-TPoznaj technologię Klimor EVO

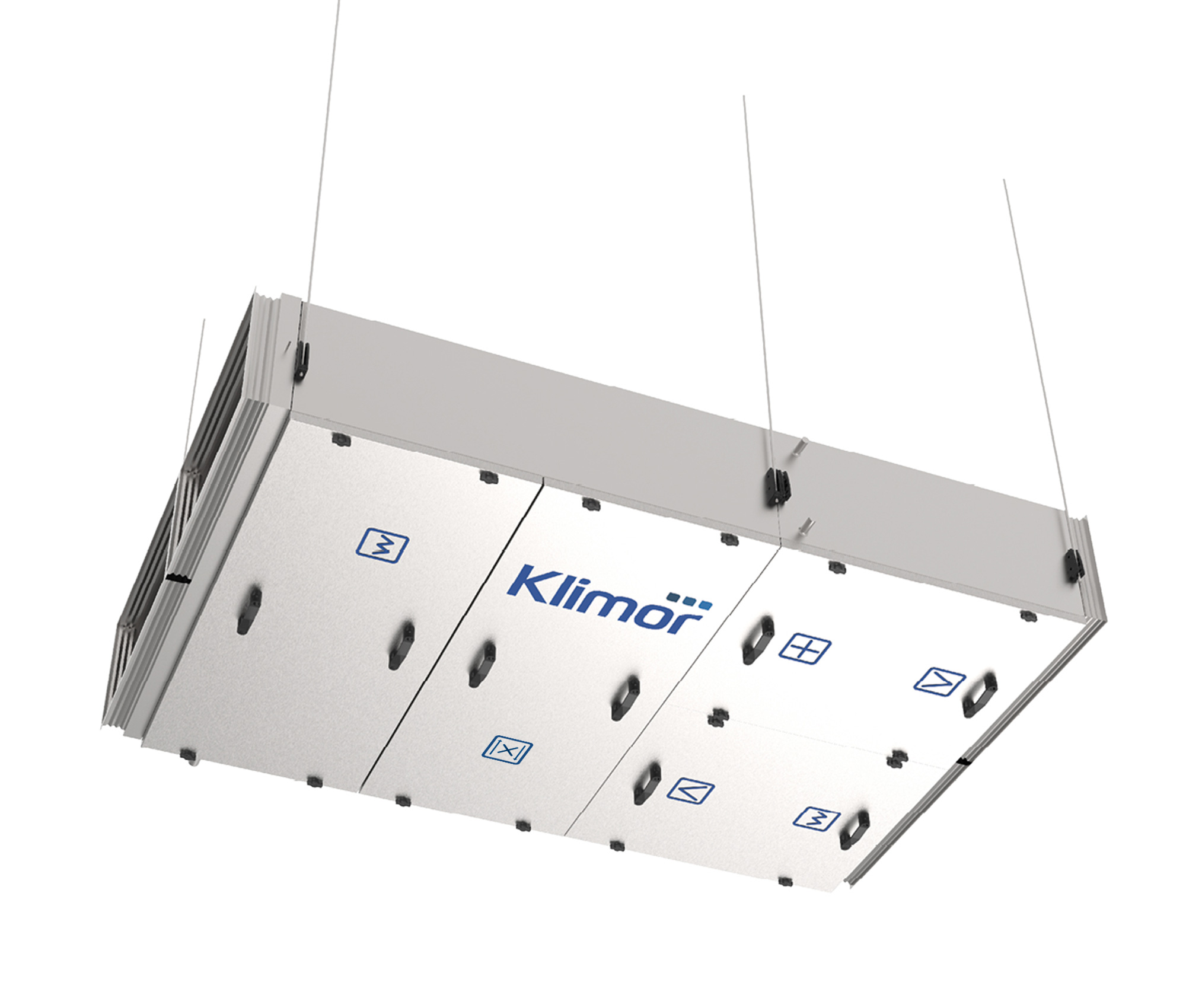

EVO-T

Podwieszane modułowe centrale wentylacyjne i klimatyzacyjne w wykonaniu standardowym

500_5200
EVO_T_Wielkość
Certyfikaty
PL-EN 1886_2008
PL-EN 13053+A1_2011
ISO_9001
ISO_14001
CE

EVO-T

Zestawienie modułów funkcjonalnych, umożliwia realizację dowolnego procesu obróbki powietrza, od najprostszego nawiewu i wywiewu oczyszczonego powietrza, aż do przygotowania powietrza nawiewanegomw zakresie:

  • ogrzewania – nagrzewnice wodne lub elektryczne,
  • chłodzenia – chłodnice wodne lub z bezpośrednim odparowaniem DX,
  • filtracji wstępnej i wtórnej,
  • tłumienia,
  • odzysku ciepła.

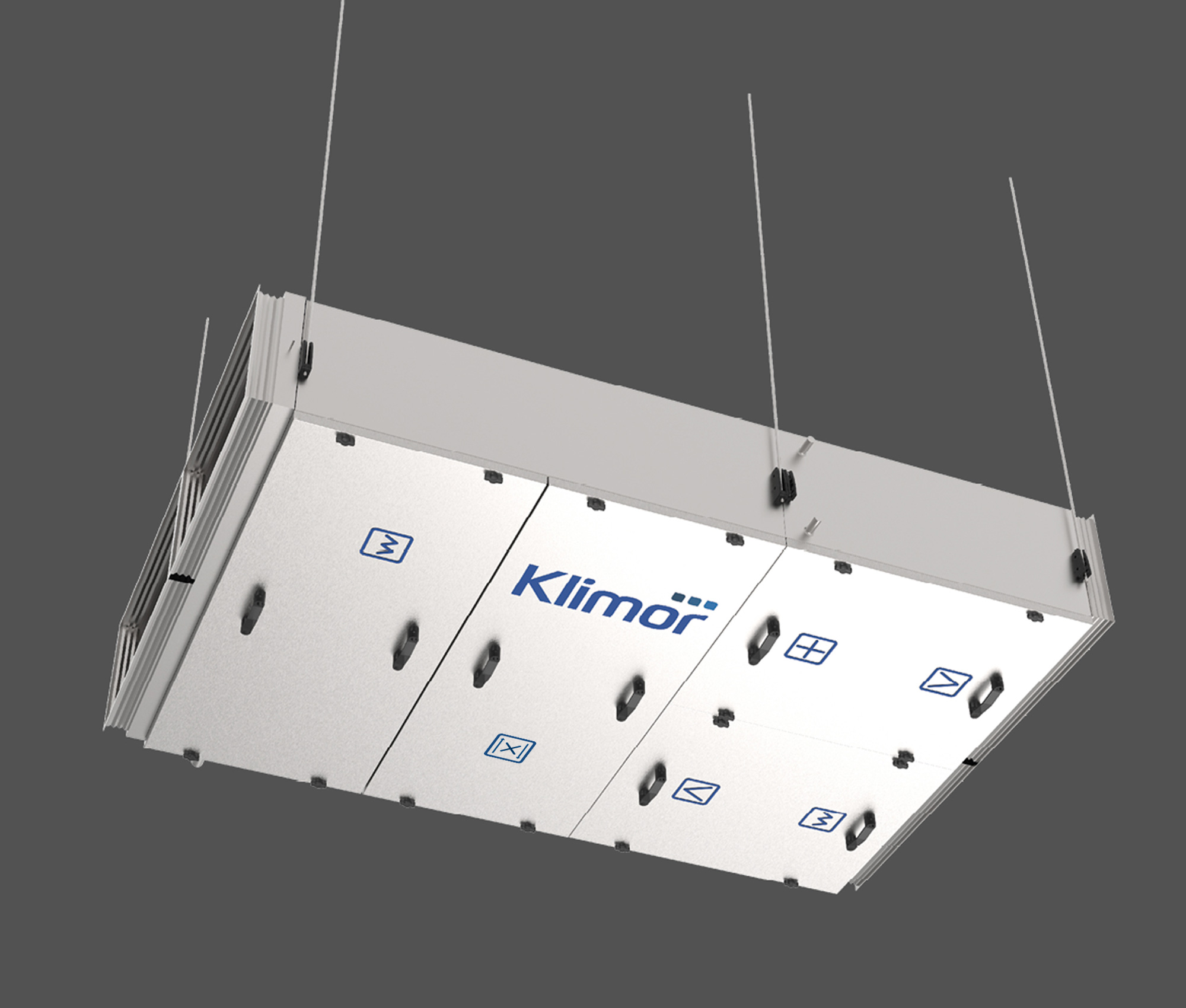

Komponenty EVO-T

evot_new_new
1
2
3
4
5
6
7
8
1
Szkielet
  •   Бесшовная технология
2
Obudowa
  • Wykonana z blachy stalowej galwanizowanej 0,7 mm z powłoką o wysokiej odporności antykorozyjnej giętej w kształt litery U
  • Grubość obudowy 25 mm
  • Wypełnienie wełną mineralną niepalną klasy A2-S1
  • Pokrywy inspekcyjne, wyposażone w uchwyty, mocowane do obudowy na śruby motylkowe
  • Uszczelnienie pokrywa-obudowa płaską uszczelką
3
Rama nośna
  • Bez ramy
  • Urządzenie przewidziane do podwieszania na uchwytach
  • Uchwyty wykorzystywane również do łączenia sekcji
4
Tace ociekowe
  • Wykonana z blachy stalowej nierdzewnej
  • Dwukierunkowe nachylenie
  • Izolowana od spodu izolacją kauczukową
  • Króciec z tworzywa wyprowadzony na boczną ścianę
  • Syfon odpływowy uniwersalny pod i nadciśnieniowy
5
Prowadnice
  • Wykonane z blachy stalowej galwanizowanej z powłoką o wysokiej odporności antykorozyjnej
6
Przepustnice
  •   Изготовлен из алюминия с приводным механизмом, скрытым в двойном профиле
7
Króćce elastyczne
  • Króciec elastyczny z profilami przyłączy kanałowych
8
Inne wyposażenie
  • Końcówki „dumbo” do podłączenia rurek impulsowych do pomiaru ciśnienia montowane na obudowie centrali
  • Niskonapięciowe oświetlenie typu LED i okna rewizyjne typu bulaje (opcja)

Realizowane funkcje

Close
Filtr wstępny
PF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

 (zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C



Close
Nagrzewnica wodna
WH
Nagrzewnica wodna
Funkcja i zastosowanie

Zastosowanie

  • Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; zastosowanie filtrów wstępnych
  • Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na końcowym etapie filtracji
  • Eliminacja zanieczyszczeń obecnych w powietrzu, w tym dymu tytoniowego, pyłu (PM10, PM2,5 – smog), włókien, mikrobiologicznych substancji szkodliwych dla zdrowia ludzkiego typu bakterie, pleśnie, grzyby



Kluczowe zalety

  • Znaczne zmniejszenie spadku ciśnienia w porównaniu z filtrami mechanicznymi
  • Znaczne zredukowanie zapotrzebowania energii do napędu wentylatora
  • Redukcja hałasu wentylatora
  • Wkłady filtracyjne podlegają myciu, a nie wymianie



Rodzaje

  • G4 / M5 / F7 / F9 klasa filtra związana z prędkością powietrza
  • Wersja aktywna i pasywna
Konstrukcja
  • Stale naładowana elektrostatycznie (polaryzowana), aktywna elektroniczna płytka filtruje powierzchnię
  • Sekcja jonizująca tworzy intensywne pole elektryczne, które uwalnia elektrony z molekuł i „ładują” one zanieczyszczenia
  • Przepływając, powietrze uwalnia naładowane cząstki i są one przechwytywane przez płytki elektrod
  • Układ zasilany jest generatorem wysokiego napięcia. Klasa obudowy IP65
  • Skolektorowane płytki elektrod są demontowalne i dzięki temu łatwe w utrzymaniu czystości



Parametry powietrza

  • Min. / maks. zakres wilgotności względnej przepływającego powietrza 15% ÷ 98%
  • Maksymalna temperatura powietrza: 70°C
Parametry

(acc. EN 13053+A1:2011)



PORÓWNANIE FILTRÓW ELEKTROSTATYCZNYCH I KONWENCJONALNYCH

Typ

Filtry EF

Filtry mechaniczne

Końcowy spadek ciśnienia [Pa]

50

450

Spadek ciśnienia zalecany do wymiany [Pa]

wymiana niekonieczna

300

Regeneracja

całkowite czyszczenie

niemożliwa

Utylizacja

nie dotyczy

na życzenie

Koszty eksploatacji

czyszczenie/mycie

wymiana i recykling



ŚREDNIA SPRAWNOŚĆ OCZYSZCZANIA I ODPOWIEDNI SPADEK CIŚNIENIA POWIETRZA

Prędkość czołowa [m/s]

Średnia sprawność Em

Spadek  ciśnienia [Pa]

3

82%

42

2.5

90%

30

2

95%

20



KLASYFIKACJA FILTRÓW ELEKTROSTATYCZNYCH

D

80 ÷ 90

ePM1 - 80%

C

90 ÷ 95

ePM1 - 90%

B

95 ÷99

ePM1 - 95%

A

> 99

ePM1 - 95%

D

80 ÷ 90

ePM1 - 80%

Close
Filtr wtórny
SF
filtr_mechaniczny
Funkcja i zastosowanie

Zastosowanie

Systemy wentylacyjne i klimatyzacyjne ze standardowymi wymogami czystości; filtry wstępne

Systemy wentylacyjne i klimatyzacyjne z podwyższonymi wymaganiami czystości; filtry wstępne i wtórne

Systemy wentylacyjne i klimatyzacyjne o standardowych lub ściśle określonych wymaganiach czystości powietrza na
końcowym etapie filtracji; filtry wstępne i wtórne

Eliminacja cząstek tłuszczu i ciężkich zanieczyszczeń (filtry metalowe)

Rodzaje

Filtr metalowy, kasetowy

Klasa G2/ISO COARSE

Filtr kasetowy

Klasa G4 – ISO COARSE

Klasa M5 – ISOePM10-70%

Filtr kasetowy mini pleat

Klasa M5 – ISOePM10-70%

Klasa F7 – ISOePM1-60%

Klasa F9 – ISOePM1-80%

Filtr kieszeniowy

Klasa M5 – ISOePM10-50%

Klasa F7 – ISOePM2,5-65%

Klasa F9 – ISOePM1-70%/80%

Konstrukcja

Filtr metalowy

Dzianina metalowa zamknięta w ramce z blachy ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Wysokogatunkowa dzianina ze stali galwanizowanej

Filtr kasetowy

Splisowana włóknina syntetyczna, wzmocniona siatką, wklejona w ramę ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Splisowana włóknina syntetyczna

Filtr kasetowy

mini pleat

Pakiety filtracyjne w technologii mini pleat z separatorami typu hot melt, obudowa ze stali ocynkowanej

Montaż w prowadnicy o szerokości 50 mm

Włóknina szklana lub syntetyczna (100% polipropylen)

Filtr kieszeniowy

Kieszenie zszyte i umieszczone na kratownicy z drutu, oprawione w ramkę z blachy ocynkowanej

Montaż w prowadnicy o szerokości 25 mm, zaciskanie mimośrodowe

Trzywarstwowa włóknina syntetyczna polipropylenowa z użyciem mikro włókien

Parametry

(zgodne z normami: PN EN 13053+A1:2011 i PN EN 779:2012)

Filtr metalowy

Stopień zatrzymania pyłu syntetycznego Am = 80%

Końcowy spadek ciśnienia Δp = 120 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 300°C

Filtr kasetowy

Stopień zatrzymania pyłu syntetycznego Am = 82% ÷ 92%

Końcowy spadek ciśnienia Δp = 150 Pa ÷200 Pa

Maks. prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 90÷100°C

Filtr kasetowy

mini pleat

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 150 Pa ÷ 200 Pa

Maksymalna prędkość powietrza v = 4,2 m/s

Maksymalna temperatura pracy 80°C

Filtr kieszeniowy

Stopień zatrzymania pyłu syntetycznego Am = 95%÷99%

Końcowy spadek ciśnienia Δp = 200 Pa÷300 Pa

Maks. prędkość powietrza v = 3,7÷4,6 m/s

Maksymalna temperatura pracy 90÷100°C





Close
Chłodnica wodna
WC
Chłodnica wodna
Funkcja i zastosowanie
  • Chłodzenie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Chłodzenie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Osuszanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu



Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Chłodnica z bezpośrednim odparowaniem
DX
Chłodnica z bezpośrednim odparowaniem
Funkcja i zastosowanie
  • Охлаждение приточного воздуха в помещениях систем вентиляции и кондиционирования воздуха
  • Охлаждение технологическим воздухом в промышленных системах вентиляции и кондиционирования воздуха
  • Сушка технологического воздуха в промышленных системах вентиляции и кондиционирования воздуха
Konstrukcja
  • Rury miedziane, lamele aluminiowe lub dodatkowo epoksydowane (EVO-P)
  • Pojedyncze lub podwójne sekcje wymiennika
  • Obudowa ze stali galwanizowanej lub stali nierdzewnej (EVO-P)
  • Króćce i kolektory miedziane
  • Ilość rzędów: 2÷10
  • Rozstaw lamel: 2,5 mm
  • Grubość lameli: 0,1 mm
  • Grubość ścianki rury wężownicy: 0,37 mm
  • Średnica rury wężownicy: 3/8”÷5/8”
  • Odkraplacz montowany za wymiennikiem
  • Trójspadowa taca na skropliny wykonana ze stali nierdzewnej, montowana w podłodze sekcji centrali
  • Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Przyłącza wymiennika

  • Króćce przyłączeniowe instalacji zlokalizowane po stronie serwisowej centrali
  • Króciec zasilający umieszczony w górnej części, bez względu od kierunku przepływu powietrza
Parametry

(zgodne z normami: PN-EN 305:2001, PN-EN 1216:2002, PN-EN 13053+A1:2011)



  • Min. temperatura parowania czynnika chłodniczego: +3°C
  • Maks. ciśnienie pracy czynnika chłodniczego 2,8 MPa = 28 bar (testowane 32bar)
  • Maks. prędkość powietrza: v = 4,0 m/s
  • Możliwość doboru wymiennika ze względu na rodzaj czynnika chłodniczego: R134a, R407c, R410a…
  • Wartości mocy chłodzącej, strat ciśnienia i innych parametrów określone w karcie doboru z programu KAD
  • Możliwość doboru indywidualnego w stosunku do standardowych parametrów
Close
Nagrzewnica elektryczna
EH
Nagrzewnica elektryczna
Funkcja i zastosowanie
  • Ogrzewanie powietrza nawiewanego do pomieszczeń w systemach wentylacji i klimatyzacji
  • Ogrzewanie powietrza procesowego w przemysłowych systemach wentylacji i klimatyzacji
  • Wstępne ogrzewanie powietrza na wlocie centrali (centrale higieniczne)
Konstrukcja
  • Jedno lub wielostopniowe elementy grzejne
  • Elementy grzejne grupowane w sekcje
  • Obudowa nagrzewnicy ze stali galwanizowanej
  • Podłączenie do listwy zaciskowej
  • Nagrzewnica standardowo wyposażona w termostat zabezpieczający przed przegrzaniem



Przyłącza wymiennika

  • Podłączenie przewodów do listwy zaciskowej wymiennika od strony obsługowej centrali
Parametry
  • Napięcie zasilające: 3x400 V / 50 Hz
  • Min. / maks. moc grzewcza: 4÷168 kW
  • Min. prędkośc powietrza: v = 1,5 m/s
  • Maks. dopuszczalna temperatura otoczenia wokół elementów grzejnych: 65°C
Close
Krzyżowo-przeciwprądowy wymiennik ciepła
CPR
plytowy-wymiennik-ciepla
Funkcja i zastosowanie
  • Bezpośredni odzysk energii z powietrza wywiewanego i jej przeniesienie do powietrza nawiewanego bez możliwości odzysku wilgoci
  • Oddzielenie strumienia powietrza nawiewanego i wywiewanego
  • Zastosowanie w urządzeniach nawiewno-wywiewnych, w konfiguracji wykonania pionowego i poziomego
Konstrukcja

Wymiennik płytowy krzyżowy

Pakiet lamelowy wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu


Wymiennik płytowy krzyżowy przeciwprądowy

Pakiet lamelowy jest wykonany z tłoczonych aluminiowych arkuszy (EVO-S / EVO-H) lub pokrytych epoksydową powłoką (EVO-P) ułożonych naprzemiennie, tworzących kanały dla przepływu powietrza nawiewanego i wywiewanego
100% bypass z zainstalowaną przepustnicą na kanale i wymienniku, pozwalający na zmniejszenie lub „wyłączenie” odzyskiwania energii / zabezpieczenie wymiennika przed zamarznięciem
Odkraplacz i taca ociekowa o trójkierunkowym spadku skroplin, zamontowana w podłodze sekcji centrali
Taca ociekowa wyposażona w syfon wykonany z polipropylenu

Parametry

(Zgodne z normami: PN-EN 308:2011, PN-EN 13053+A1:2011)



Wymiennik płytowy krzyżowy

  • Maks. wydajność powietrza: 60000÷70000 m3/h
  • Sprawność odzysku ciepła: do 75%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,9%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 450 Pa
  • Dopuszczalna różnica ciśnień: 2000 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C



Wymiennik płytowy krzyżowy  przeciwprądowy

  • Maks. wydajność powietrza: 20000 m3/h
  • Sprawność odzysku ciepła: do 92%
  • Szczelność wymiennika dla parametrów nominalnych: do 99,5%
  • Maks. prędkość powietrza 4,5 m/s
  • Maks. strata ciśnienia: 400 Pa
  • Dopuszczalna różnica ciśnień: 800 Pa
  • Min./maks. temperatura pracy: -40°C / +80°C
Close
Tłumik
SL
popTłumik
Funkcja i zastosowanie

Zastosowanie

  • Redukcja hałasu emitowanego do instalacji powietrznej



Rodzaje

  • SLC_STD (standardowy)
  • SLC_HEFF (wyższa skuteczność)
Konstrukcja
  • Wkłady tłumiące o grubości 100 mm lub 200 mm, wypełnienie z niepalnej wełny mineralnej o klasie odporności ogniowej A1
  • Powierzchnia płyty izolacyjnej pokryta welonem szklanym
  • Mata izolacyjna zabudowana ramką z blachy galwanizowanej lub dodatkowo pokrytej poliestrem (EVO-H)
Parametry

Maks. prędkość powietrza: v = 4,5 m/s

Akcesoria

Dach / czerpnia / wyrzutnia

  • Dla central w wersji zewnętrznej dostarczany jest dach oraz element czerpni i wyrzutni
  • Dla central w wersji zewnętrznej możliwy jest montaż elementów systemu odprowadzania wody po stronie nie obsługowej urządzeń



Drzwi / zamki / uchwyty

  • Łatwe w użyciu zamki drzwi serwisowych oraz uchwyty paneli rewizyjnych umożliwiają prawidłową i bezpieczną konserwację urządzeń



Okna inspekcyjne

  • Okna inspekcyjne o średnicy 200 mm pozwalają na obserwację wnętrza podczas pracy urządzeń.
  • Dla wykonań zewnętrznych możliwość zainstalowania elementów zaciemniających



Wewnętrzne oświetlenie

  • Oświetlenie zamontowane w wymaganych sekcjach umożliwia obserwację wnętrza centrali przez okno inspekcyjne
  • Włącznik oświetlenia zamontowany na zewnątrz urządzenia
Close
Pusta sekcja
ES
PF
Filtr wstępny
WH
Nagrzewnica wodna
SF
Filtr wtórny
WC
Chłodnica wodna
DX
Chłodnica z bezpośrednim odparowaniem
EH
Nagrzewnica elektryczna
CPR
Krzyżowo-przeciwprądowy wymiennik ciepła
SL
Tłumik
ES
Pusta sekcja

Zastosowanie

shutterstock_796346002
Biura
shutterstock_635922503
Sklepy
shutterstock_518413024
Galerie
shutterstock_709645828
Restauracje
shutterstock_398623363
Hurtownie
shutterstock_348719579
Obiekty użyt. publicznej

Dane techniczne

EVO_T_new_new

WIELKOŚĆ

VMIN

VOPT

VMAKS

WYMIARY ZEWNĘTRZNE

CENTRALE NAWIEWNE LUB WYWIEWNE

CENTRALE

NAWIEWNO-WYWIEWNE

W

H

HTOT

W1

H1

H1TOT

4100

500

1500

2000

661

355

-

1 322

-

-

1200

1000

2100

3500

961

355

-

1 932

-

-

9200

1200

2900

5200

961

475

-

1 932

-

-

Pliki do pobrania

Klimor Air Designer

Internetowe oprogramowanie doboru oferuje szybki wybór produktów zgodnie z konkretnymi wymaganiami projektowymi. Oprogramowanie dostarcza użytkownikom wszelkich potrzebnych informacji technicznych
Przejdź do konfiguratora
kad
