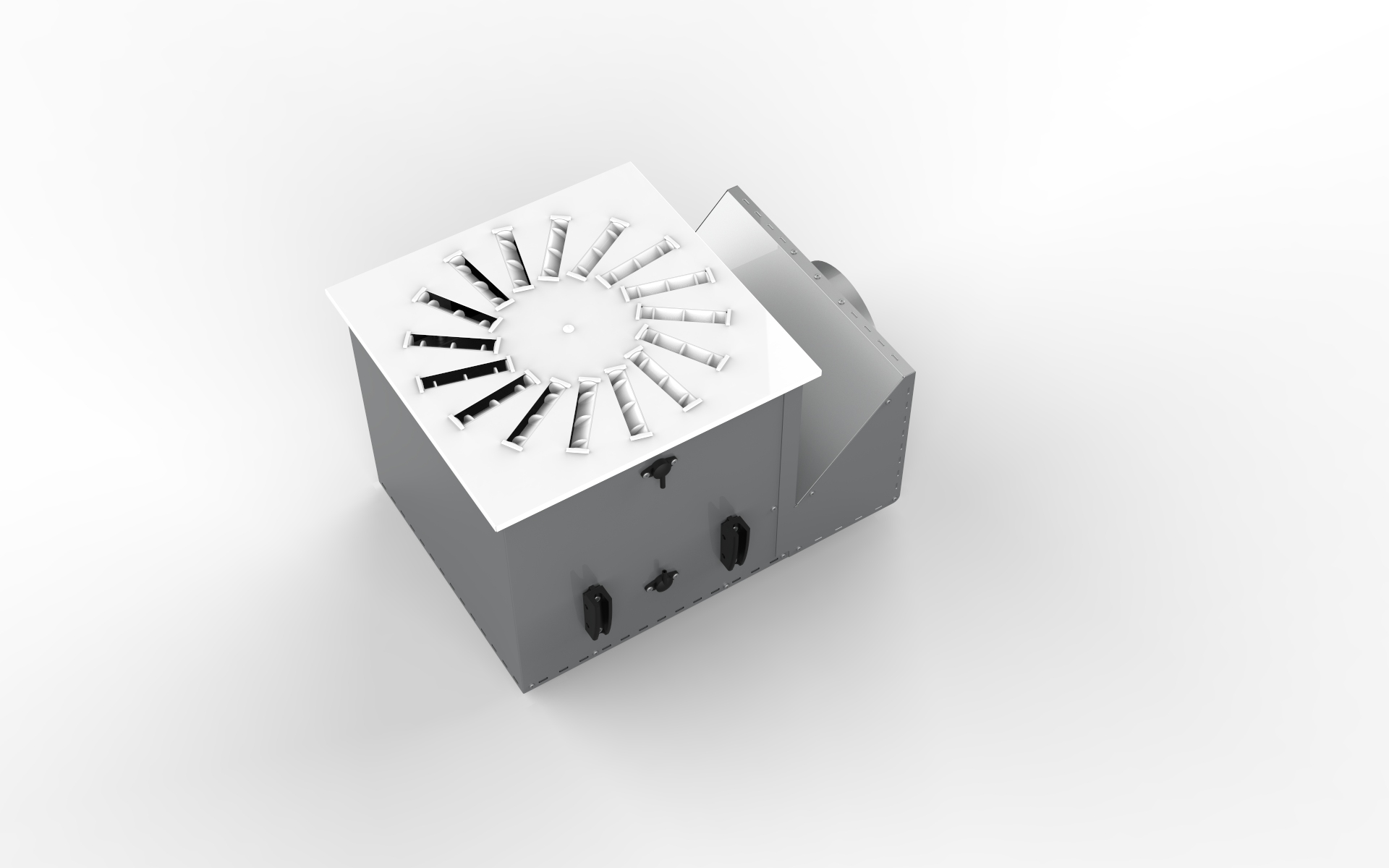

HFD

Nawiewniki z filtrem absolutnym

50_1000
HFD_wielkości
Certyfikaty
PZH

Zastosowanie

ZOZ_ręka
Zakłady opieki zdrowotnej
farmaceutyczny
Przemysł farmaceutyczny
elektroniczny
Przemysł elektroniczny, optyczny
laboratorium
Laboratoria

Przeznaczenie

Nawiewniki HFD z wysokoskutecznym filtrem HEPA przeznaczone są do nawiewu powietrza w instalacjach klimatyzacyjnych bloków operacyjnych, laboratoriów i pomieszczeń produkcyjnych o wysokim stopniu czystości (produkcja leków, elektronika).



Zastosowany filtr HEPA klasy H13 zapewnia spełnienie najwyższych wymagań w zakresie skuteczności filtracji powietrza.

Nawiewnik z kratką wentylacyjną G1 przewidziany jest do nawiewu poziomego (montaż ścienny) lub ukośnego, z anemostatem typu A1 i P1 do nawiewu sufitowego w pomieszczeniach niskich, z anemostatem typu S1, S2 i S3 do sufitowego nawiewu wirowego.



Cechą charakterystyczną nawiewu wirowego jest wysoka indukcyjność strumienia powietrza nawiewanego i intensywne mieszanie się z powietrzem w pomieszczeniu. Stwarza to możliwość nawiewania większej ilości powietrza bez powodowania przeciągów. Ponadto dzięki takiej właściwości nawiewu, może być przyjmowana większa różnica między temperaturą powietrza nawiewanego, a temperaturą w pomieszczeniu.



Typoszereg nawiewników jest dostosowany do typu i wielkości filtrów absolutnych. Nawiewniki z filtrem absolutnym zostały zaprojektowane i wykonane zgodnie z rygorystycznymi wymaganiami sformułowanymi w rozporządzeniach i normach dotyczących szpitali oraz pomieszczeń czystych. Nawiewniki z filtrem wysokoskutecznym po konsultacji z inspektorem nadzoru sanitarnego mogą być zastosowane do wywiewu powietrza z pomieszczeń o kontrolowanym poziomie zanieczyszczeń.

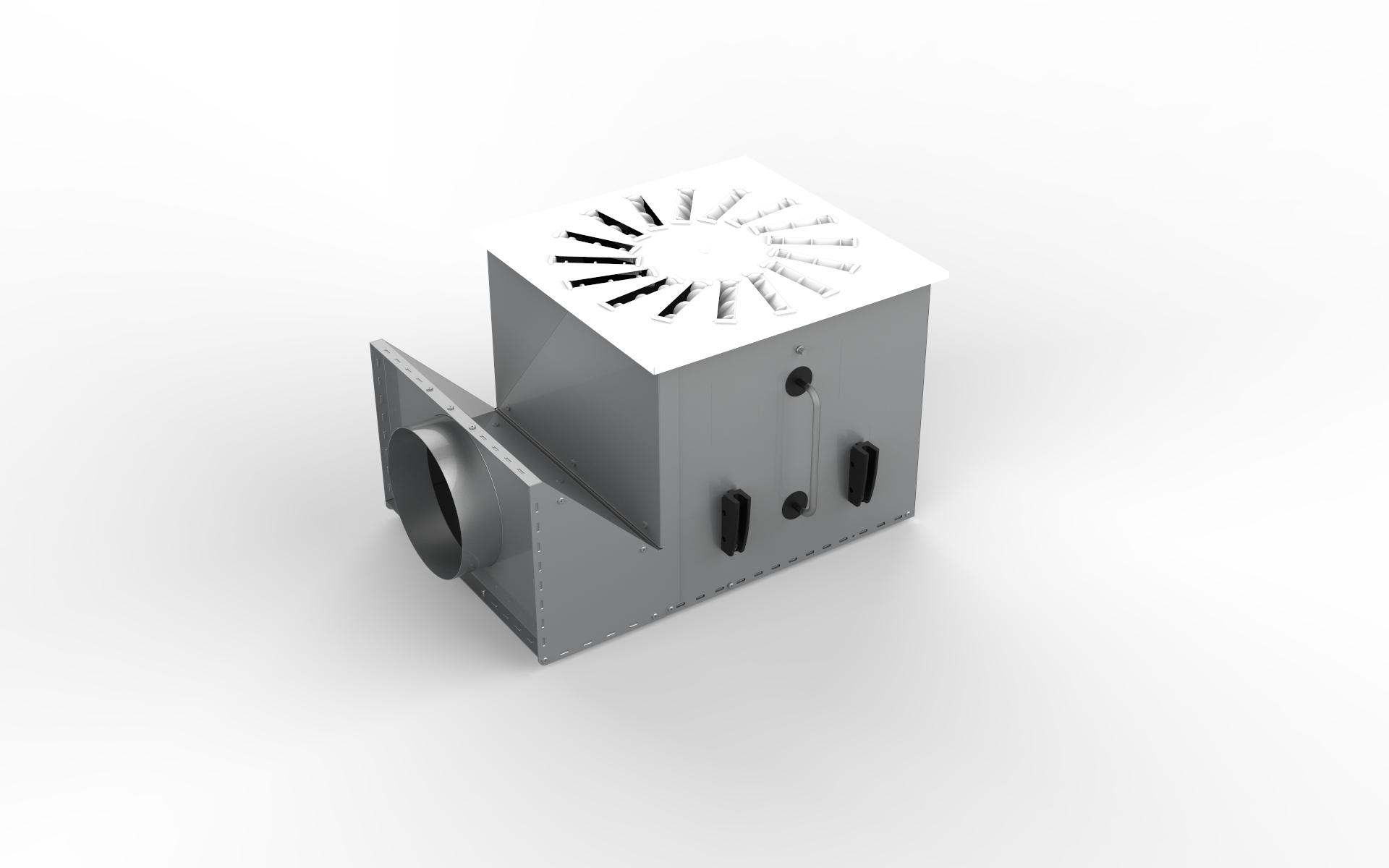

Budowa

Głównymi elementami nawiewnika są:

  1. Obudowa z króćcem wlotowym prostokątnym lub okrągłym z zamontowanymi króćcami do pomiaru spadku ciśnienia oraz stężenia aerozolu
  2. Filtr absolutny HEPA klasy H13 (opcja: F9, E11, H14)*
  3. Płaszczyzna wypływu: kratka nawiewna (G1), anemostat nawiewny czterostronny (A1), anemostat wirowy (S1), anemostat wirowy z regulowanymi kierownicami powietrza (S2 i S3), anemostat perforowany (P1)



Cechy charakterystyczne nawiewnika w wykonaniu standardowym:

  • obudowa z blachy ocynkowanej bez malowania
  • wersja figury HR, HS, VR, VS
  • filtr klasy H13
  • głębokość filtra: 69 mm
  • anemostaty A1; S1; S2; S3 i P1 malowane na kolor RAL9010
  • kratka stalowa G1 malowana na kolor RAL9010



Nawiewniki standardowo są wyposażone w króćce do pomiaru spadku ciśnienia oraz pomiaru stężenia aerozolu.



*Cechy charakterystyczne nawiewnika w wykonaniu specjalnym:

  • filtr klasy F9, E11, H14
  • przepustnica AD

Dane techniczne



Wielkość

Wymiary

filtra

Obudowa

Vmax

Króćce dolotowe

Masa netto**

C x D*

K

H



L



Φ D

ExF

HR

HS

VR

VS

HR

HR HS

VR VS

HR

HS

HR VR

HS

VS



[mm]

[m3/h]

[mm]

[kg]

1/7

235x235x69

270x270

37

285

285

443

315,5

1303

125

270x80

270x270

6

5

4,5

5

2/7

335x335x69

370x370

37

285

285

543

415,5

3001,4

160

370x80

370x370

8

7

6,5

6,5

3/7

435x435x69

470x470

37

285

285

643

515,5

5101,5

200

470x80

470x470

10

9

8

8

4/7

457x457x69

492x492

27

325

285

675

537,5

5601,5

250

490x120

492x492

11,5

10

8,5

8,5

5/7

535x535x69

570x570

27

325

285

753

615,5

7702,6

250

570x120

570x570

13

11,5

10

9,5

6/7

557x557x69

592x592

27

325

285

775

637,5

8402,7

250

590x120

592x592

14

12

10,5

10

7/7

610x610x69

645x645

27

325

285

828

690,5

10002,7

250

645x120

645x645

15

13

11,5

10,5

8/7

305x610x69

645x340

37

285

285

513

385,5

500

200

645x80

645x340

11

9,5

8,5

8,5

* Wymiar wewnętrzny / **  Bez filtra i płaszczyzny wypływu



1 – Vmax dla S1 = 250 m3/h     2 – Vmax dla S1 = 700 m3/h     3 – Vmax dla S2,S3 = 120 m3/h     4 – Vmax dla S2,S3 = 250 m3/h     5 – Vmax dla S2,S3 = 400 m3/h     6 – Vmax dla S2,S3 = 550 m3/h     7 – Vmax dla S2,S3 = 750 m3/h
